- Производитель: Ридан
- Страна: Россия
- Категория: Автоматические балансировочные клапаны Ридан
- Код товара: 003Z1801R3
- Артикул: 003Z1801R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 3/4"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 15
- Температура макс., С
- 120
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 0,055-0,33
- Тип резьбы
- НН
- Материал
- латунь CW602N
- Номинальный расход при настройке 100%, м3/ч
- 0,275
- Отличительные особенности
- LF
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Измерительные ниппели
- без измерительных ниппелей
- Серия товаров
- AQT-R3

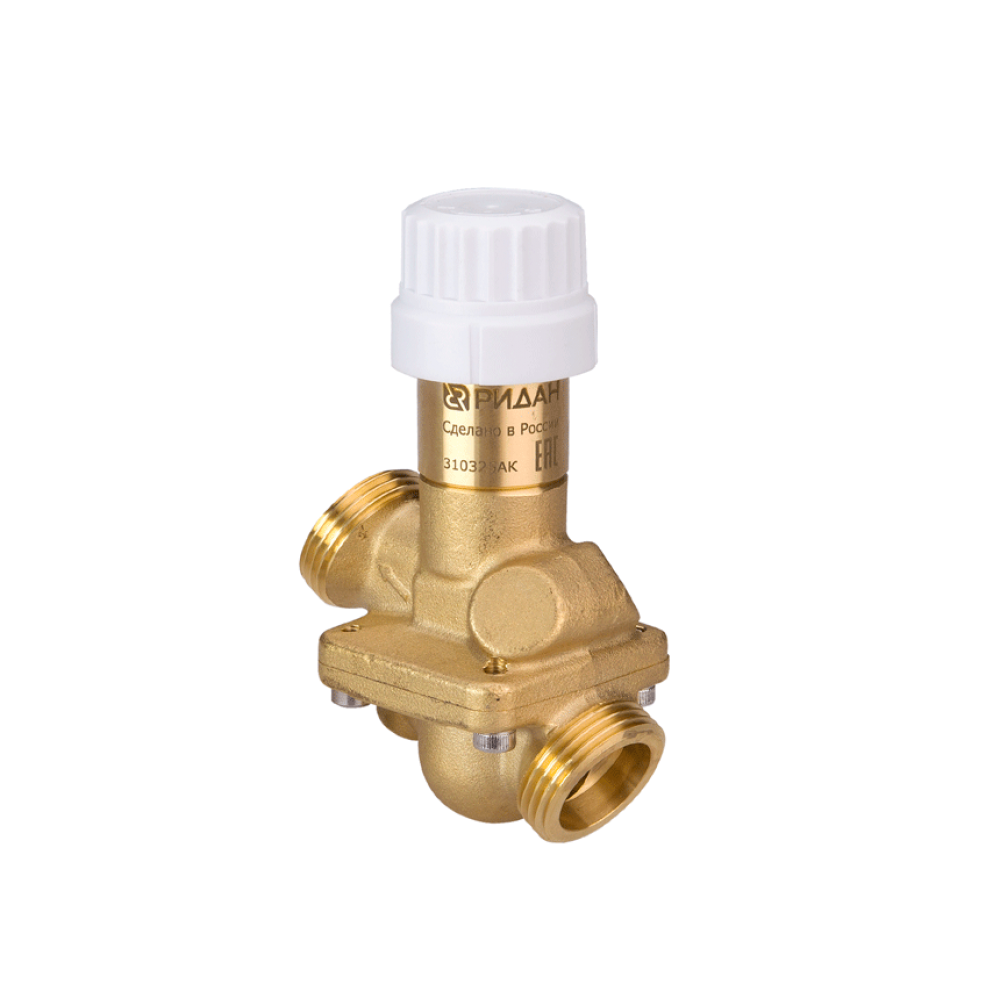

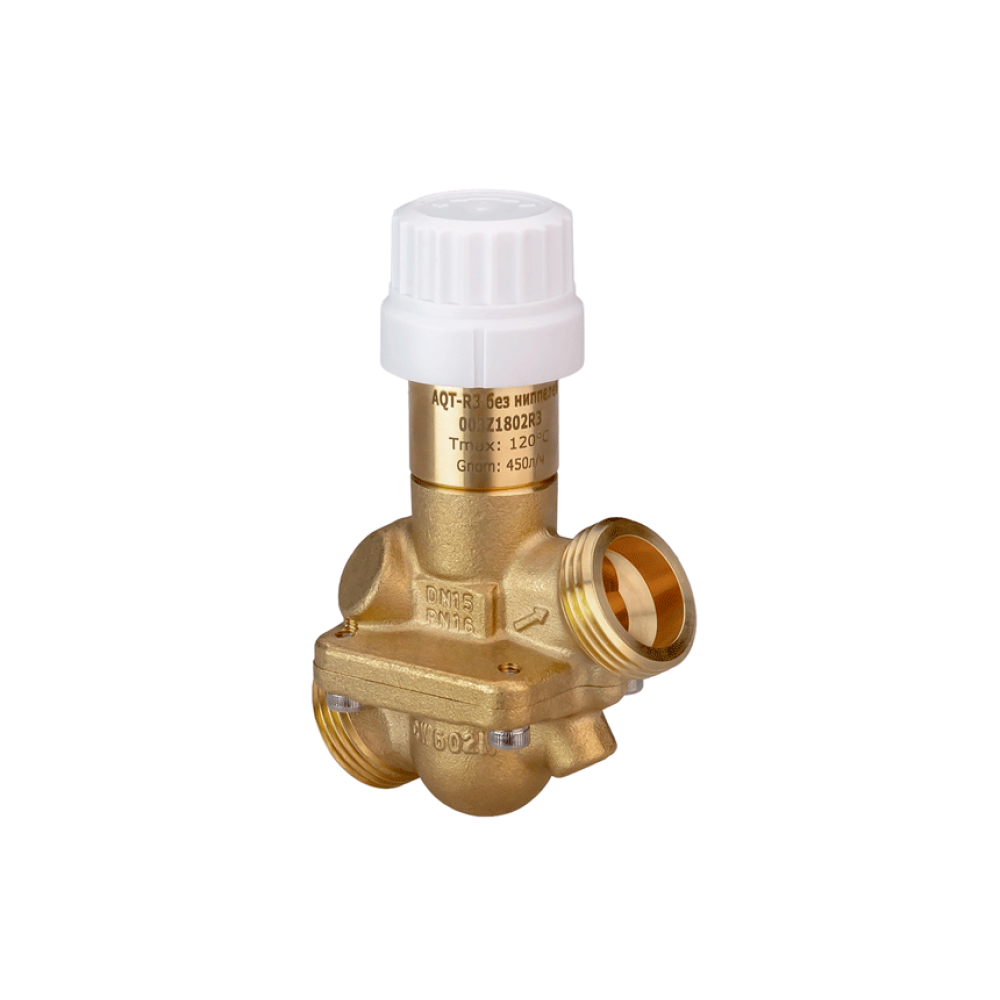

AQT-R3 003Z1801R3 DN15 LF применяют в системах с постоянными гидравлическими характеристиками, где нужно ограничить и стабилизировать расход через отдельный участок. Клапан подходит для однотрубных стояков отопления и контуров холодоснабжения установок кондиционирования воздуха.
Автоматическая балансировка в AQT-R3 основана на встроенном регуляторе перепада давлений. Он удерживает постоянный перепад на регулирующем клапане при колебаниях давления в трубопроводной сети, поэтому расход не выходит за настроенный предел во всем диапазоне загрузок системы.
Модель 003Z1801R3 DN15 LF имеет резьбовое присоединение 3/4" с типом резьбы НН. Расход задаётся в диапазоне N=2–12: при настройке 10 номинальный расход составляет 0,275 м³/ч, максимальный расход — 0,33 м³/ч. Для работы клапана требуется перепад не ниже 0,16 бар, максимально допустимый перепад давлений — 4 бар.
Корпус выполнен из латуни CW602N, конус регулятора перепада давлений — из AISI 304, мембрана и уплотнения — из EPDM. Клапан рассчитан на PN 16, температуру рабочей среды до 120 °C, воду и водные растворы гликоля концентрацией до 50%; контакт с питьевой водой в хозяйственно-питьевом водоснабжении не применяется.
Версия без измерительных ниппелей подходит для узлов, где расход задают настройкой клапана без измерения перепада непосредственно на корпусе. При установке электрического или термогидравлического привода AQT-R3 дополнительно выполняет функцию регулирующего клапана. Комплект поставки включает клапан AQT-R3, инструкцию по монтажу, паспорт и руководство по эксплуатации в электронном виде.
- Артикул: 003Z1801R3;
- серия: Ридан AQT-R3;
- DN 15 LF, PN 16;
- присоединение: резьба 3/4", тип НН;
- настройка расхода: N=2–12;
- номинальный расход при настройке 10: 0,275 м³/ч;
- максимальный расход: 0,33 м³/ч;
- без измерительных ниппелей.
Документы на Автоматический балансировочный клапан Ридан AQT-R3 003Z1801R3 DN15 LF:
