- Производитель: Ридан
- Страна: Россия
- Категория: Автоматические балансировочные клапаны Ридан
- Код товара: 003Z1802R3
- Артикул: 003Z1802R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 3/4"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 15
- Температура макс., С
- 120
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 0,09-0,54
- Тип резьбы
- НН
- Материал
- латунь CW602N
- Номинальный расход при настройке 100%, м3/ч
- 0,45
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Измерительные ниппели
- без измерительных ниппелей
- Серия товаров
- AQT-R3

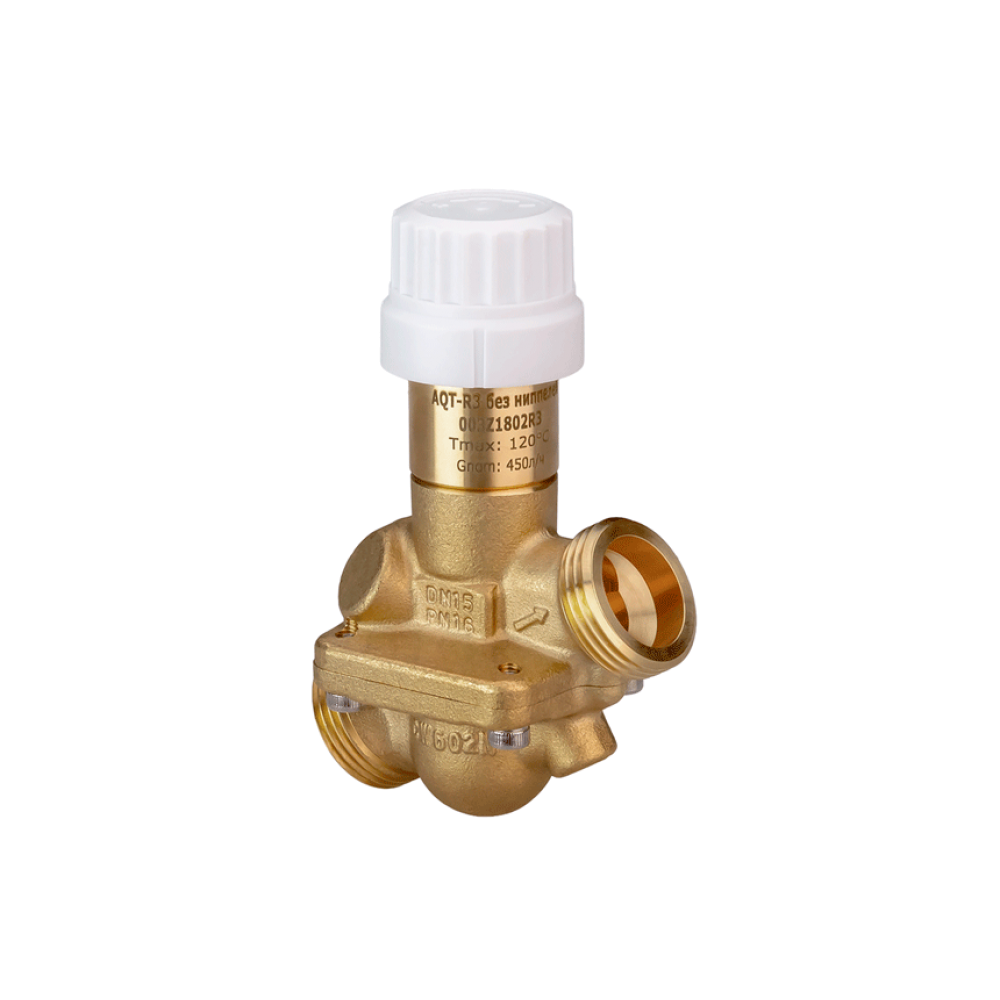

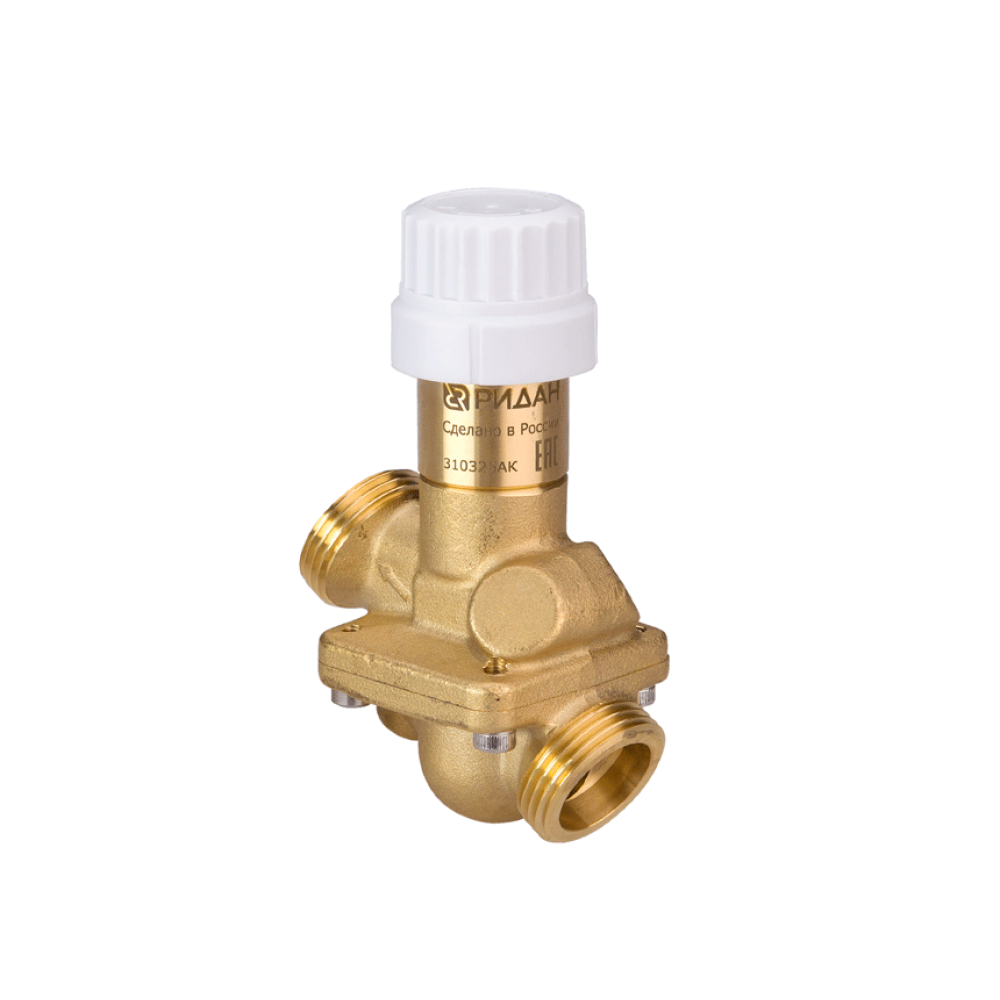

Автоматический балансировочный клапан Ридан AQT-R3 003Z1802R3 предназначен для поддержания заданного расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования. Устройство устанавливают на трубопроводе у потребителя — например, перед теплообменником, фанкойлом, ветвью отопления или другим оборудованием с переменным расходом.
В отличие от ручного балансировочного клапана, AQT-R3 автоматически компенсирует изменения перепада давления в сети. При частичном закрытии термостатических клапанов, изменении режима работы насосов или подключении других контуров расход через защищаемую ветвь не должен увеличиваться сверх заданного значения. Это помогает исключить гидравлическое разбалансирование, шум в арматуре и избыточный расход теплоносителя.
Модель 003Z1802R3 имеет DN 15 и наружную резьбу G 3/4. Расход настраивается поворотом регулировочного кольца в диапазоне N=2–12; при положении N=10 номинальный расход составляет 0,45 м³/ч, максимальный — 0,54 м³/ч. Для стабильной работы нужен минимальный перепад давления 0,16 бар, допустимый перепад — до 4 бар.
Корпус клапана изготовлен из латуни CW602N, внутренний конус регулятора перепада давления — из нержавеющей стали AISI 304, мембрана и уплотнения — из EPDM. Клапан рассчитан на давление PN 16 и температуру рабочей среды до 120 °C. Допускается применение воды и водных растворов гликоля концентрацией до 50%.
Вариант без измерительных ниппелей используют в узлах, где измерение перепада давления на корпусе клапана не требуется. Монтаж выполняют по направлению стрелки на корпусе; настройку расхода задают по гидравлическому расчёту системы. В комплект поставки входят клапан, инструкция по монтажу, паспорт и руководство по эксплуатации в электронном виде.
- Артикул: 003Z1802R3;
- серия: Ридан AQT-R3;
- DN 15, PN 16;
- присоединение: наружная резьба G 3/4;
- настройка расхода: N=2–12;
- расход при N=10: 0,45 м³/ч;
- максимальный расход: 0,54 м³/ч;
- без измерительных ниппелей.
Документы на Автоматический балансировочный клапан Ридан AQT-R3 003Z1802R3 DN15:
