- Производитель: Ридан
- Страна: Россия
- Категория: Автоматические балансировочные клапаны Ридан
- Код товара: 003Z1803R3
- Артикул: 003Z1803R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 1"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 20
- Температура макс., С
- 120
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 0,18-1,08
- Тип резьбы
- НН
- Материал
- латунь CW602N
- Номинальный расход при настройке 100%, м3/ч
- 0,9
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Измерительные ниппели
- без измерительных ниппелей
- Серия товаров
- AQT-R3

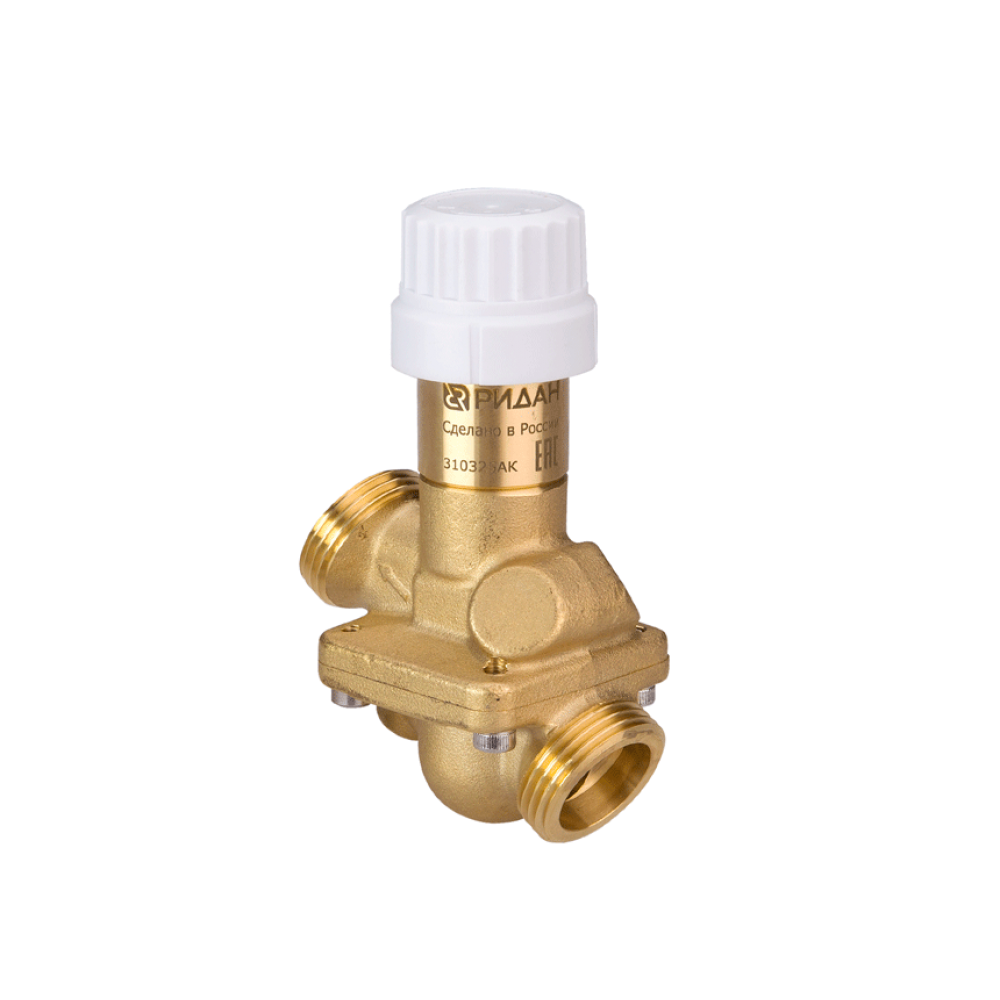

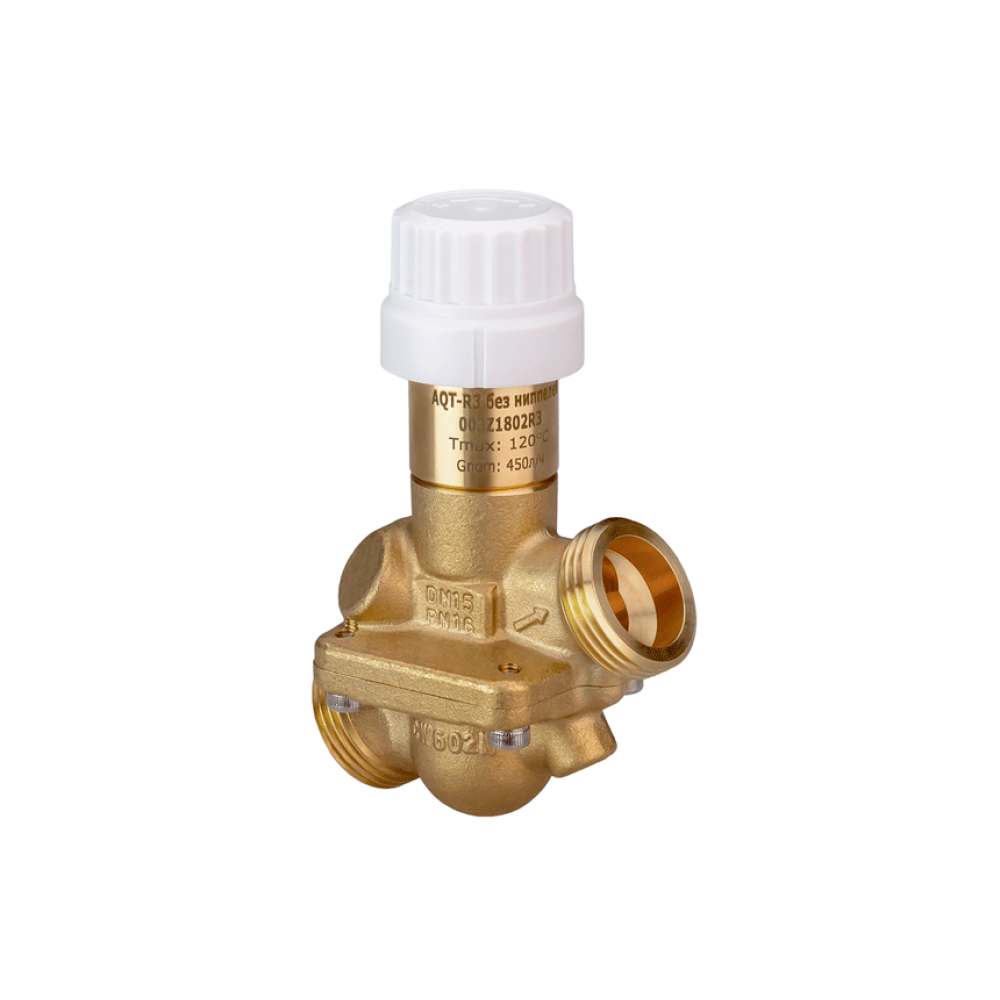

Ридан AQT-R3 003Z1803R3 DN20 устанавливают в трубопроводных контурах с постоянными гидравлическими характеристиками, где расход нужно удерживать в заданных пределах. Типовые участки применения — однотрубные стояки отопления и линии холодоснабжения установок кондиционирования воздуха.
Клапан совмещает регулирующий орган и автоматическую балансировку. Встроенный регулятор перепада давлений поддерживает постоянный перепад на регулирующем клапане независимо от колебаний давления в сети, благодаря чему настройка расхода сохраняет рабочее значение при изменении загрузки системы.
Модель 003Z1803R3 рассчитана на DN 20 и резьбовое присоединение 1" с типом резьбы НН. Шкала настройки N=2–12 позволяет задать ограничение расхода; при настройке 10 номинальный расход составляет 0,9 м³/ч, а максимальный расход достигает 1,08 м³/ч. Минимальный перепад для работы клапана — 0,16 бар, верхняя граница перепада давлений — 4 бар.
Латунный корпус CW602N сочетается с конусом регулятора перепада давлений из AISI 304, мембраной и уплотнениями из EPDM. Рабочая среда — вода и водные растворы гликоля концентрацией до 50%; допустимая температура среды — до 120 °C, номинальное давление — PN 16.
Отсутствие измерительных ниппелей делает эту версию уместной для участков, где не требуется контроль перепада давления на самом корпусе клапана. При добавлении электрического или термогидравлического привода AQT-R3 получает функцию регулирующего клапана для автоматического регулирования температуры в вентиляции и кондиционировании. В комплект входят клапан AQT-R3, инструкция по монтажу, паспорт и руководство по эксплуатации в электронном виде.
- Артикул: 003Z1803R3;
- серия: Ридан AQT-R3;
- DN 20, PN 16;
- присоединение: резьба 1", тип НН;
- настройка расхода: N=2–12;
- номинальный расход при настройке 10: 0,9 м³/ч;
- максимальный расход: 1,08 м³/ч;
- без измерительных ниппелей.
Документы на Автоматический балансировочный клапан Ридан AQT-R3 003Z1803R3 DN20:
