- Производитель: Ридан
- Страна: Россия
- Категория: Автоматические балансировочные клапаны Ридан
- Код товара: 003Z1804R3
- Артикул: 003Z1804R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 1 1/4"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 25
- Температура макс., С
- 120
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 0,34-1,87
- Тип резьбы
- НН
- Материал
- латунь CW602N
- Номинальный расход при настройке 100%, м3/ч
- 1,7
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Измерительные ниппели
- без измерительных ниппелей
- Серия товаров
- AQT-R3

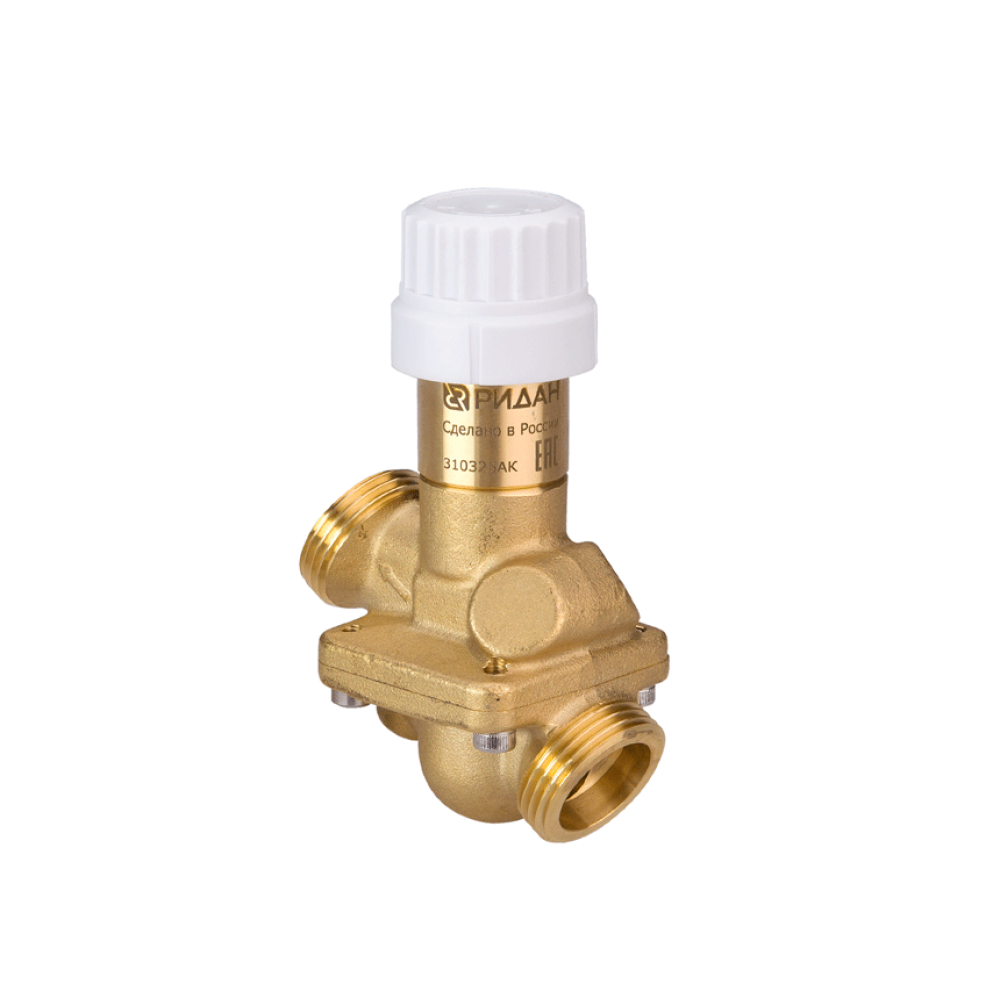

AQT-R3 003Z1804R3 DN25 применяют для автоматического ограничения расхода в системах с постоянными гидравлическими характеристиками. Клапан ставят в однотрубных стояках отопления и в системах холодоснабжения установок кондиционирования воздуха, где расход на участке должен оставаться управляемым.
Внутри AQT-R3 расположен регулятор перепада давлений, который удерживает постоянный перепад на регулирующем клапане. При изменениях давления в трубопроводной сети клапан сохраняет стабильность регулирования во всем диапазоне загрузок системы и помогает удерживать расход в настроенном пределе.
Модель 003Z1804R3 имеет DN 25 и резьбовое присоединение 1 1/4" с типом резьбы НН. Настройка выполняется по диапазону N=2–11; при настройке 10 номинальный расход равен 1,7 м³/ч, максимальный расход — 1,87 м³/ч. Для работы требуется минимальный перепад 0,2 бар, максимально допустимый перепад давлений составляет 4 бар.
Корпус клапана изготовлен из латуни CW602N, конус регулятора перепада давлений — из AISI 304, мембрана и уплотнения — из EPDM. AQT-R3 рассчитан на PN 16 и температуру рабочей среды до 120 °C; в качестве среды применяются вода и водные растворы гликоля концентрацией до 50%.
Клапан 003Z1804R3 поставляется без измерительных ниппелей и не предназначен для контакта с питьевой водой в хозяйственно-питьевом водоснабжении. Электрический или термогидравлический привод добавляет к автоматическому ограничению расхода функцию регулирующего клапана. Комплект поставки включает клапан AQT-R3, инструкцию по монтажу, паспорт и руководство по эксплуатации в электронном виде.
- Артикул: 003Z1804R3;
- серия: Ридан AQT-R3;
- DN 25, PN 16;
- присоединение: резьба 1 1/4", тип НН;
- настройка расхода: N=2–11;
- номинальный расход при настройке 10: 1,7 м³/ч;
- максимальный расход: 1,87 м³/ч;
- без измерительных ниппелей.
Документы на Автоматический балансировочный клапан Ридан AQT-R3 003Z1804R3 DN25:
