- Производитель: Ридан
- Страна: Россия
- Категория: Автоматические балансировочные клапаны Ридан
- Код товара: 003Z1805R3
- Артикул: 003Z1805R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 1 1/2"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 32
- Температура макс., С
- 120
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 0,64-3,52
- Тип резьбы
- НН
- Материал
- латунь CW602N
- Номинальный расход при настройке 100%, м3/ч
- 3,2
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Измерительные ниппели
- без измерительных ниппелей
- Серия товаров
- AQT-R3

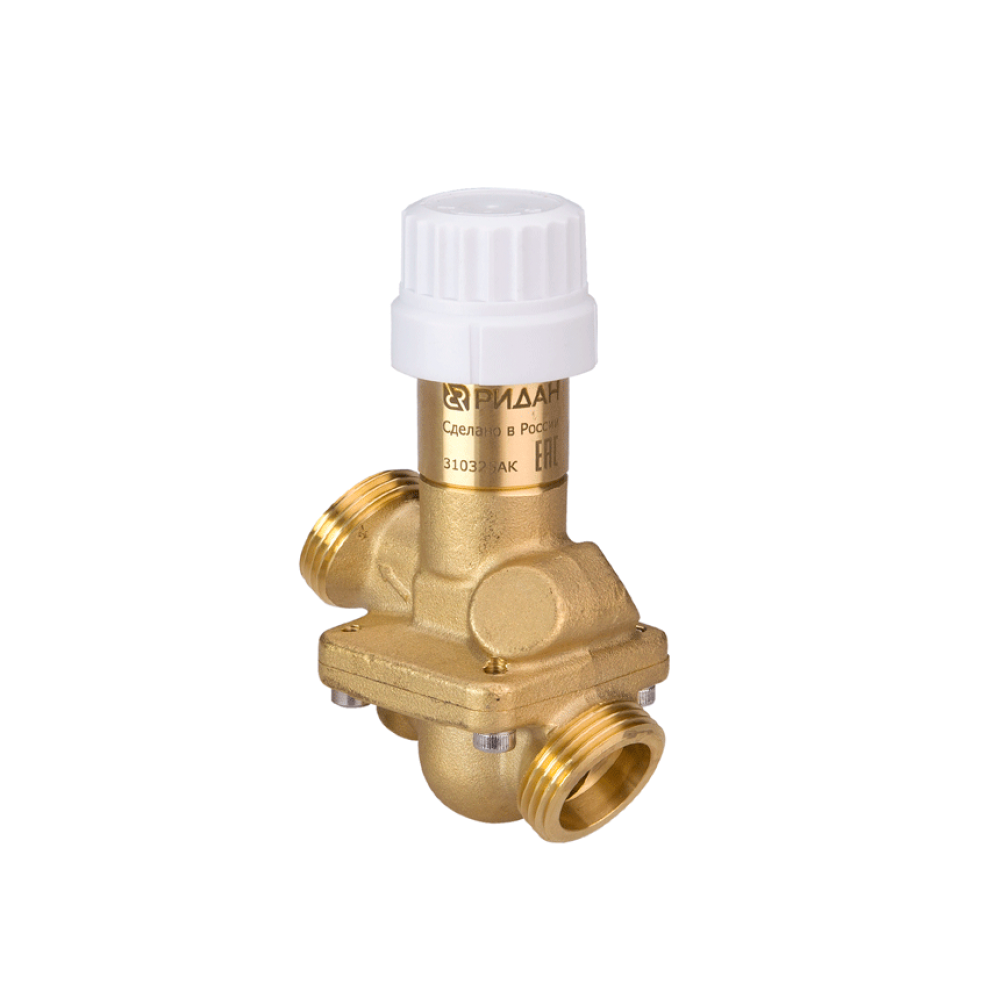

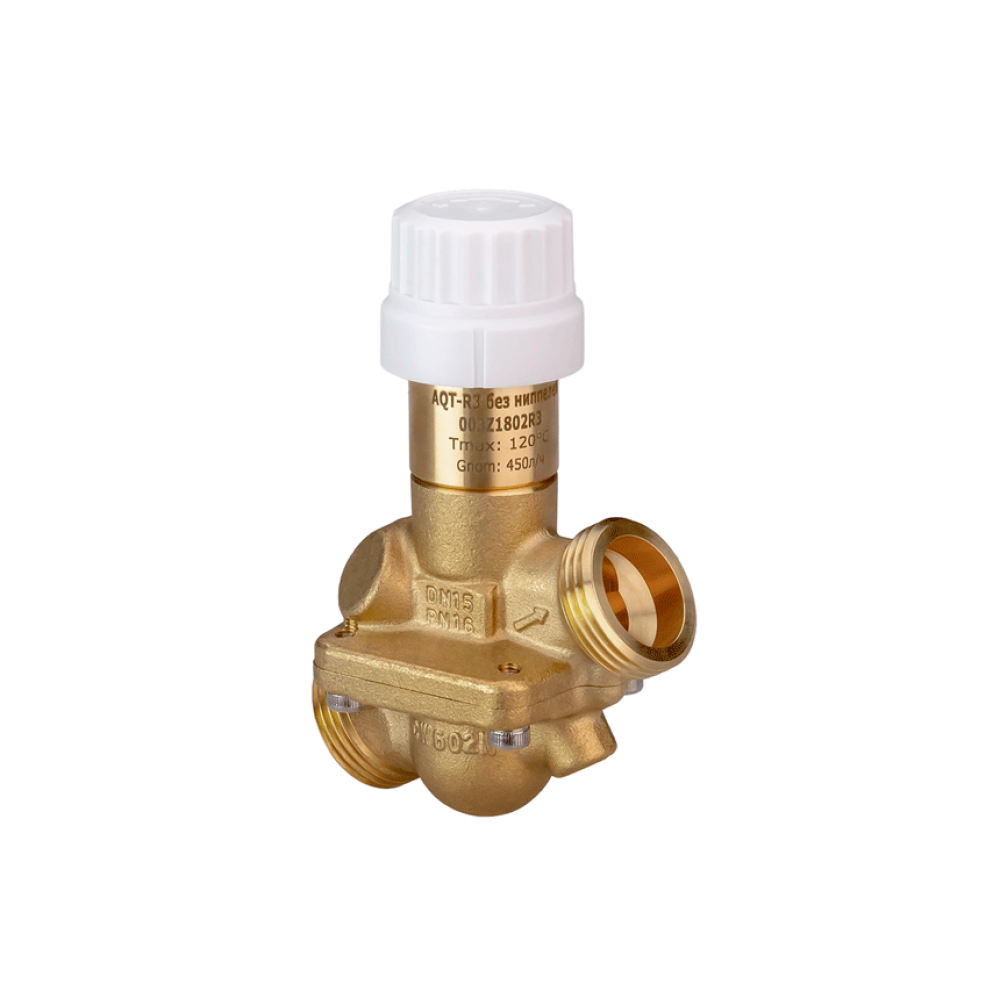

Ридан AQT-R3 003Z1805R3 DN32 используют в системах с постоянными гидравлическими характеристиками, где требуется автоматическое ограничение и стабилизация расхода. Области применения включают однотрубные стояки отопления и холодоснабжение установок кондиционирования воздуха.
AQT-R3 поддерживает расход через встроенный регулятор перепада давлений. Регулятор сохраняет постоянный перепад на регулирующем клапане при колебаниях давления в трубопроводной сети, поэтому настроенный предел расхода остается устойчивым при разных загрузках системы.
Модель 003Z1805R3 выполнена с DN 32 и резьбовым присоединением 1 1/2", тип резьбы — НН. Диапазон настройки N=2–11 соответствует расходу 0,64–3,52 м³/ч; при настройке 10 номинальный расход составляет 3,2 м³/ч. Для корректной работы нужен перепад не ниже 0,2 бар, максимально допустимый перепад давлений — 4 бар.
Корпус клапана изготовлен из латуни CW602N, конус регулятора перепада давлений — из AISI 304, мембрана и уплотнения — из EPDM. Клапан рассчитан на PN 16 и температуру рабочей среды до 120 °C. Допускаются вода и водные растворы гликоля концентрацией до 50%; контакт с питьевой водой в хозяйственно-питьевом водоснабжении не предусмотрен.
Версия без измерительных ниппелей рассчитана на узлы, где не требуется измерять перепад давления непосредственно на корпусе клапана. При установке электрического или термогидравлического привода AQT-R3 также используется как регулирующий клапан для автоматического регулирования температуры в вентиляции и кондиционировании. В поставку входят клапан AQT-R3, инструкция по монтажу, паспорт и руководство по эксплуатации в электронном виде.
- Артикул: 003Z1805R3;
- серия: Ридан AQT-R3;
- DN 32, PN 16;
- присоединение: резьба 1 1/2", тип НН;
- настройка расхода: N=2–11;
- диапазон расхода: 0,64–3,52 м³/ч;
- номинальный расход при настройке 10: 3,2 м³/ч;
- без измерительных ниппелей.
