Балансировочный клапан подбирают не по диаметру трубы, а по расчётному расходу и перепаду давления, который требуется создать или поддерживать на участке. По этим данным определяют Kv, затем проверяют диапазон настройки, DN, присоединение, рабочую среду и ограничения конкретной модели ещё без шума и лишних потерь по сети.
Ошибочный выбор приводит к работе почти в закрытом положении, неточной регулировке и шуму. Ниже показан порядок предварительного расчёта для воды, правила выбора ручного клапана, регулятора перепада и PICV, а также проверки, которые нужно выполнить перед закупкой и после монтажа.
- Определить расход и перепад
- Рассчитать пропускную способность
- Проверить DN и диапазон настройки
- Сверить параметры модели
Калькулятор Kv балансировочного клапана
Результат расчета
| Формула | Kv = Q / √Δp |
|---|---|
| Внутренние единицы | Q = 1,200 м³/ч; Δp = 0,1500 бар |
Какие исходные данные потребуются
До выбора модели клапана необходимо определить:
| Параметр | Обозначение | Единица |
|---|---|---|
| Расчётный расход | Q | м³/ч |
| Перепад давления на клапане | Δp | бар или кПа |
| Требуемая пропускная способность | Kv | м³/ч |
| Номинальный диаметр | DN | мм |
| Номинальное давление | PN | бар |
| Температура среды | T | °C |
Также учитываются тип системы, назначение клапана, состав теплоносителя, присоединение, монтажная длина, наличие измерительных ниппелей и требуемая функция устройства.
Что такое Kv и Kvs
Kv показывает расход воды в м³/ч через клапан при перепаде давления 1 бар и заданном положении регулирующего элемента.
Kvs — пропускная способность полностью открытого клапана при тех же условиях. Для балансировки важна не только максимальная величина Kvs, но и диапазон пропускной характеристики при различных настройках.
Если расчётное значение находится слишком близко к минимальной настройке, клапан будет почти закрыт. Если оно превышает доступный диапазон, клапан создаст чрезмерные потери и не обеспечит необходимый расход.

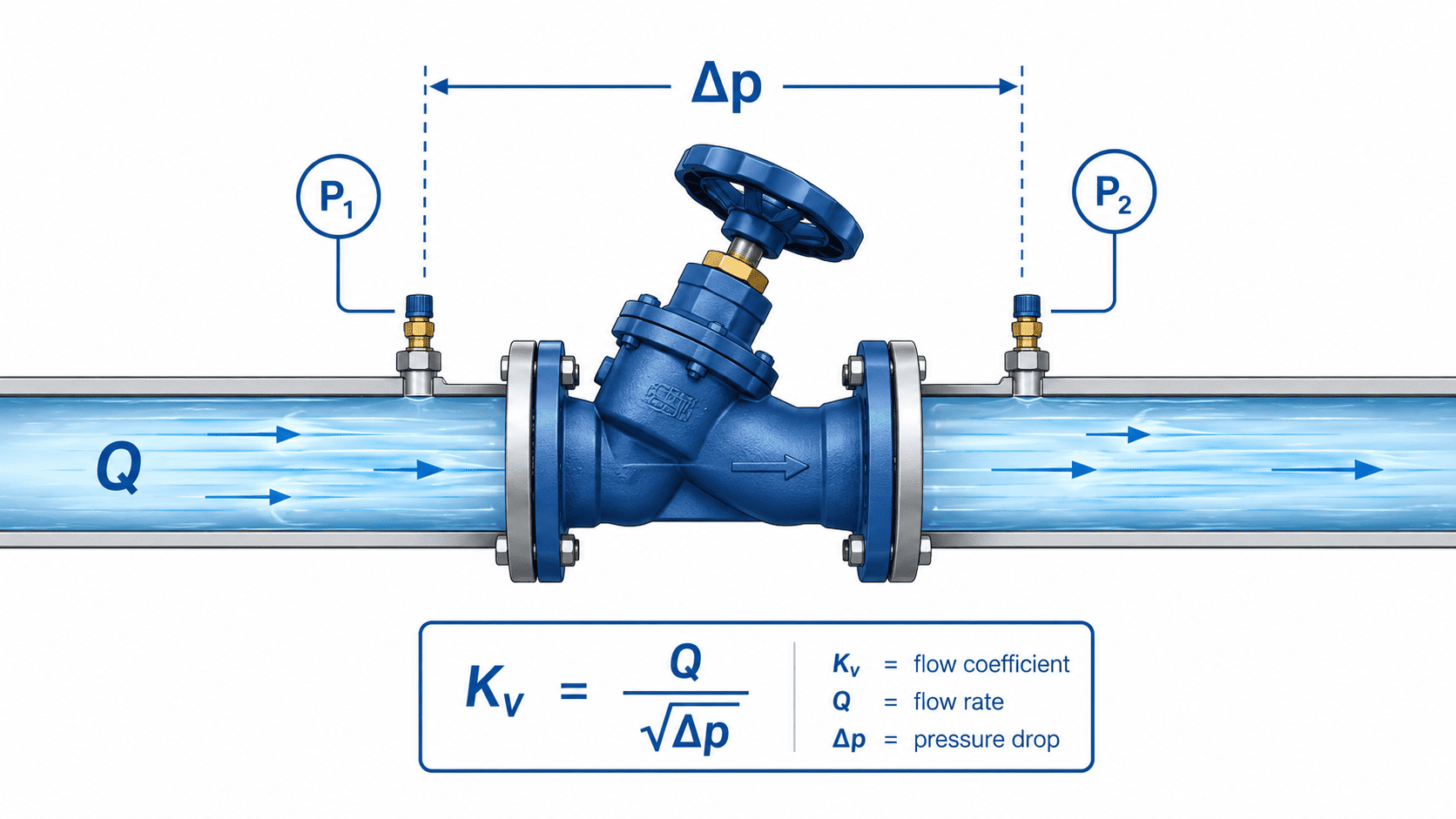

Формула расчёта
Для воды используют формулу:
Kv = Q / √Δp,
где:
- Q — расход, м³/ч;
- Δp — перепад на клапане, бар;
- Kv — пропускная способность, м³/ч.
Если перепад задан в килопаскалях, его переводят в бары:
1 бар = 100 кПа.
Обратная формула для определения перепада:
Δp = (Q / Kv)².
Пример расчёта ручного клапана
Исходные данные:
- расход Q = 1,2 м³/ч;
- требуемый перепад Δp = 15 кПа;
- рабочая среда — вода;
- резьбовое присоединение.
15 кПа = 0,15 бар.
Kv = 1,2 / √0,15 = 1,2 / 0,387 ≈ 3,10 м³/ч.
Требуется клапан, который при рабочей настройке обеспечивает пропускную способность около 3,1 м³/ч. Нельзя просто выбрать модель с Kvs = 3,1: по таблице производителя необходимо найти положение настройки, при котором достигается расчётный результат, и проверить его положение внутри рабочего диапазона.

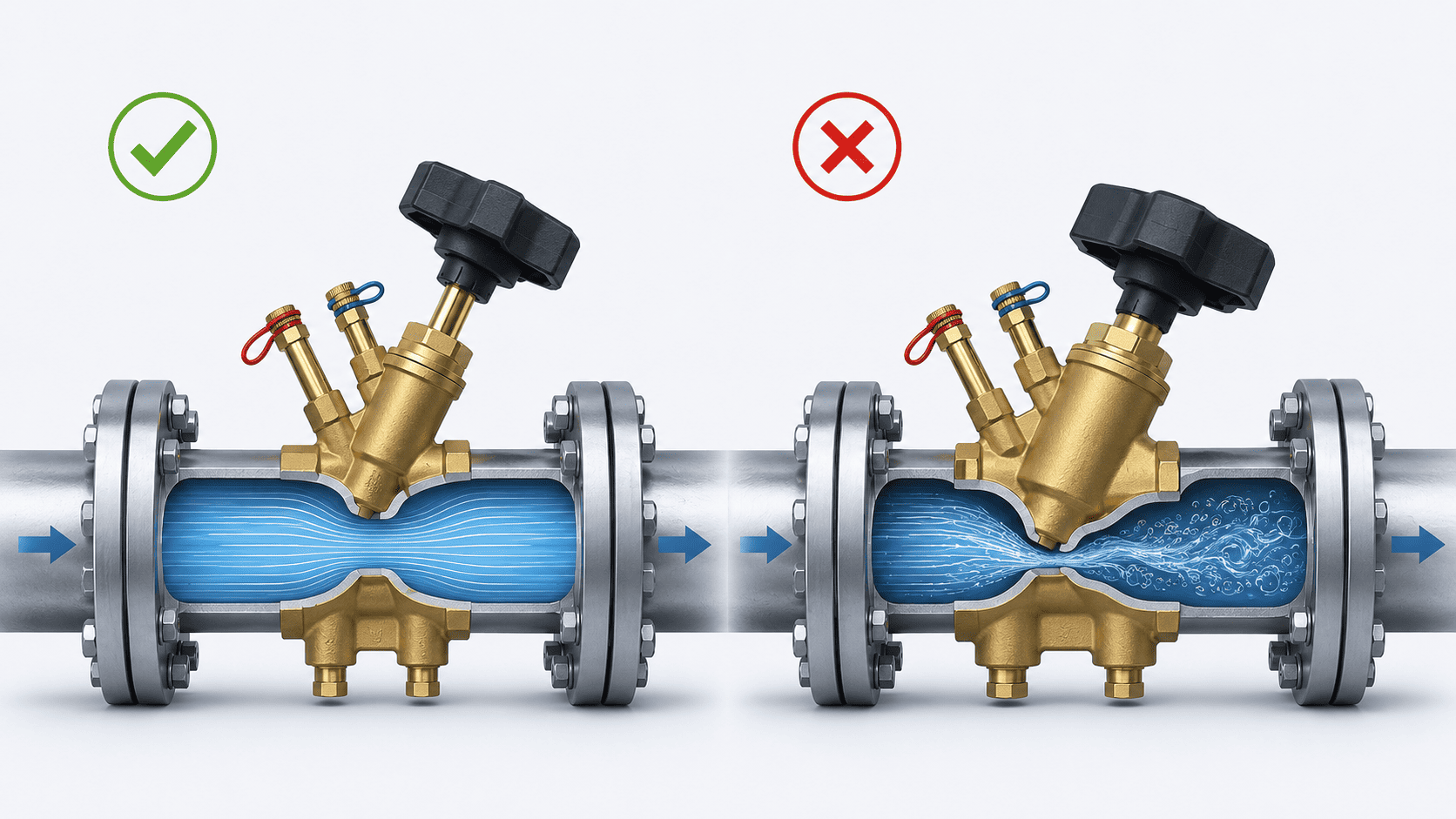

Почему клапан может быть меньше трубопровода
Диаметр балансировочного клапана не обязан совпадать с диаметром трубы. Арматуру подбирают по расходу и необходимому сопротивлению. Клапан меньшего DN может обеспечить более удобную и точную настройку, чем завышенная модель, работающая почти в закрытом положении.
Переход на меньший DN допустим только после проверки:
- скорости потока;
- потерь давления;
- допустимого расхода;
- риска шума и кавитации;
- монтажных требований производителя.
Как выбрать настройку ручного клапана
После вычисления используют таблицу настройки клапана, номограмму или программу производителя:
- Выбирают предполагаемый DN.
- Находят требуемый расход.
- Находят расчётный перепад.
- Определяют положение рукоятки.
- Проверяют, что настройка не находится у крайнего закрытого положения.
- После монтажа измеряют перепад на ниппелях клапана.
- По характеристике модели пересчитывают измеренное значение в фактический расход.
Расходную характеристику одной серии нельзя использовать для другой, даже если DN и внешний вид клапанов совпадают.
Подбор регулятора перепада давления
Для автоматического регулятора требуются:
- максимальный расчётный расход участка;
- поддерживаемый перепад давления;
- доступный перепад на узле;
- диапазон настройки;
- потери давления на клапане-партнёре;
- схема отбора импульса.
Регулятор должен иметь достаточный располагаемый перепад. Если фактический перепад ниже минимального, клапан полностью откроется, но не сможет поддерживать установленное значение. При чрезмерно высоком перепаде необходимо проверить допустимые условия, риск шума и кавитации.
Подбор регулятора расхода или PICV
Для PICV главным исходным параметром служит максимальный расчётный расход потребителя. Далее проверяют:
- диапазон настройки расхода;
- минимальный перепад для независимой работы;
- максимально допустимый перепад;
- ход штока;
- характеристику регулирования;
- тип привода и управляющий сигнал;
- температуру и рабочую среду.
Клапан должен работать внутри регулирующего диапазона. Завышенный типоразмер ухудшает точность настройки небольшого расхода.
Поправка на гликоль
Базовая формула обычно приводится для воды. Водно-гликолевая смесь отличается плотностью и вязкостью. При значительной концентрации необходимо применять поправочные коэффициенты производителя и проверять совместимость среды с уплотнениями и корпусом.
Использовать расчёт для воды без поправки при высокой концентрации гликоля нельзя.
Проверка выбранной модели клапана
Перед закупкой необходимо проверить:
- расчётное значение входит в диапазон модели;
- расчётная настройка воспроизводится по шкале;
- клапан оснащён измерительными ниппелями;
- характеристика доступна в документации или измерительном приборе;
- PN и температура соответствуют параметрам системы;
- материал клапана совместим с рабочей средой;
- направление потока соответствует схеме;
- предусмотрено место для монтажа и доступа к ниппелям;
- необходимые фитинги и импульсная трубка входят в комплект либо заказаны отдельно.
Паспорт предварительного выбора
Перед заказом сведите в один паспорт функцию устройства, расчётный расход, перепад, Kv, DN, PN, температуру, рабочую среду, присоединение, диапазон настройки и комплектность. Такой паспорт упрощает сравнение моделей и проверку аналогов.
Типичные ошибки подбора
Выбор по диаметру трубы
DN показывает присоединительный размер, но не определяет расчётную настройку.
Выбор по максимальному Kvs
Максимальная пропускная способность не показывает, насколько точно клапан будет работать при требуемом небольшом расходе.
Смешение кПа и бар
Если подставить 15 кПа в формулу как 15 бар, результат будет ошибочным. Перед расчётом единицы обязательно приводят к одному виду.
Игнорирование минимального перепада
Автоматический клапан не сможет поддерживать расход или перепад, если располагаемого давления недостаточно.
Подбор без проверки частичных режимов
В динамической системе необходимо оценить не только максимальную нагрузку, но и работу при закрытии части потребителей.
Итог
Правильный подбор регулирующего клапана выполняют последовательно: расчётный расход участка → требуемый перепад → коэффициент пропускной способности → рабочий диапазон → DN и конкретная модель. Диаметр трубы остаётся ограничением по присоединению, но не заменяет гидравлический расчёт и проверку регулирующей арматуры по технической документации.
Важно: формула и калькулятор дают предварительный результат для воды. Окончательное решение принимают по проектному режиму, характеристике конкретной модели и документации производителя. Для водно-гликолевой жидкости учитывают поправочные коэффициенты.
Источники расчётной методики: техническое описание автоматического балансировочного клапана APT-R компании «Ридан»; пособие «Ридан» по расчёту и подбору ручных балансировочных клапанов; материал «Ридан» об особенностях подбора регулятора перепада давления; техническое описание балансировочных клапанов STV компании Danfoss; руководство пользователя измерительного прибора Danfoss PFM 1000.
В калькуляторе используются формулы Kv = Q / √Δp, Δp = (Q / Kv)² и Q = Kv × √Δp. Расчёт выполняется для воды при расходе в м³/ч и перепаде в барах. DN и положение настройки определяют по документации конкретной серии.
Частые вопросы
Можно ли выбрать клапан по онлайн-калькулятору?
Калькулятор даёт предварительный результат. Окончательное решение принимают по документации производителя и гидравлическому расчёту системы.
Какой перепад закладывать на ручном клапане?
Он определяется гидравлическим расчётом как избыточный напор, который необходимо погасить на конкретном участке. Универсального значения для всех систем нет.
Можно ли брать клапан с большим запасом Kvs?
Чрезмерный запас нежелателен: рабочая настройка может оказаться слишком близкой к закрытому положению.
Обязательно ли измерять расход после монтажа?
Для полноценной наладки — да. Расчётная настройка является исходной, а измерение подтверждает фактический режим.
