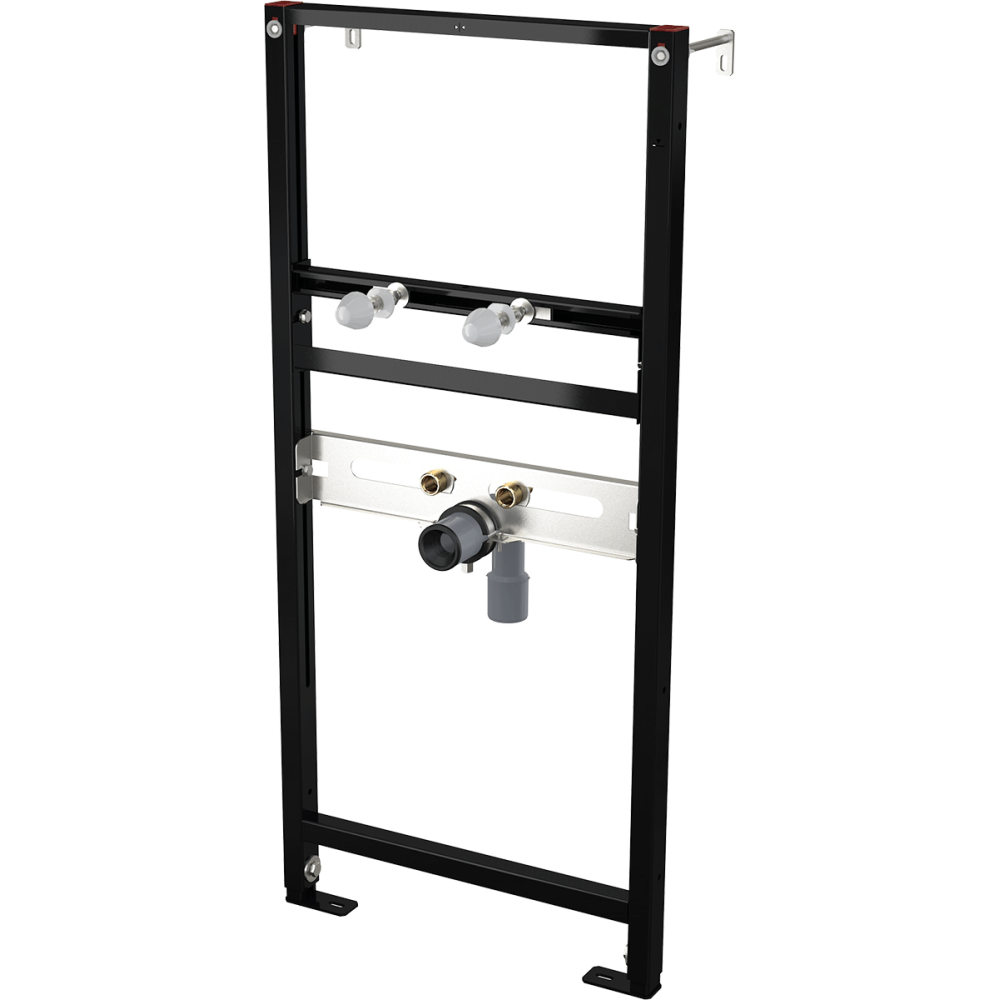

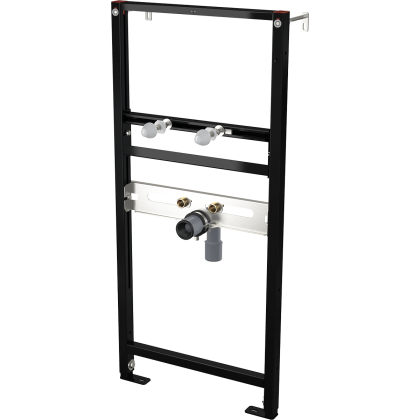

Инсталляция для раковины Alcaplast A104/1120

Описание и монтаж

Описание модели

Инсталляция для раковины Alcaplast A104/1120 относится к ассортименту Alcaplast, также известному по написанию Alcadrine.

Применение

• Для подвесного умывальника
• Для подключения смесителя
• Для монтажа к несущей стене или в гипсокартонную конструкцию

Конструкция и монтаж

• Самонесущая рама
• Регулируемые по высоте монтажные перекладины
• Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой
• Межосевое расстояние крепления умывальника 70–400 мм
• Межосевое расстояние подключения воды 80–300 мм
• Рамная конструкция позволяет выполнять монтаж к профилю для гипсокартона, предназначенному для этих целей, или к несущей стене
• Материал: металл обработанный порошковой краской

Технические параметры

• Несущая способность: 150 кг
• Высота: 1120 мм

Размеры и масса

• Размеры (шт.): 1125×515×75 мм
• Вес (шт.): 8,2629 кг

Комплектация

• Рама
• Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
• Монтажный комплект для крепления раковины: винт М10×100 – 2 шт.
• Колпаки для закрытия гаек
• Резьбовое соединение для подключения воды: G1/2"–G1/2"
• Колено с уплотнением
