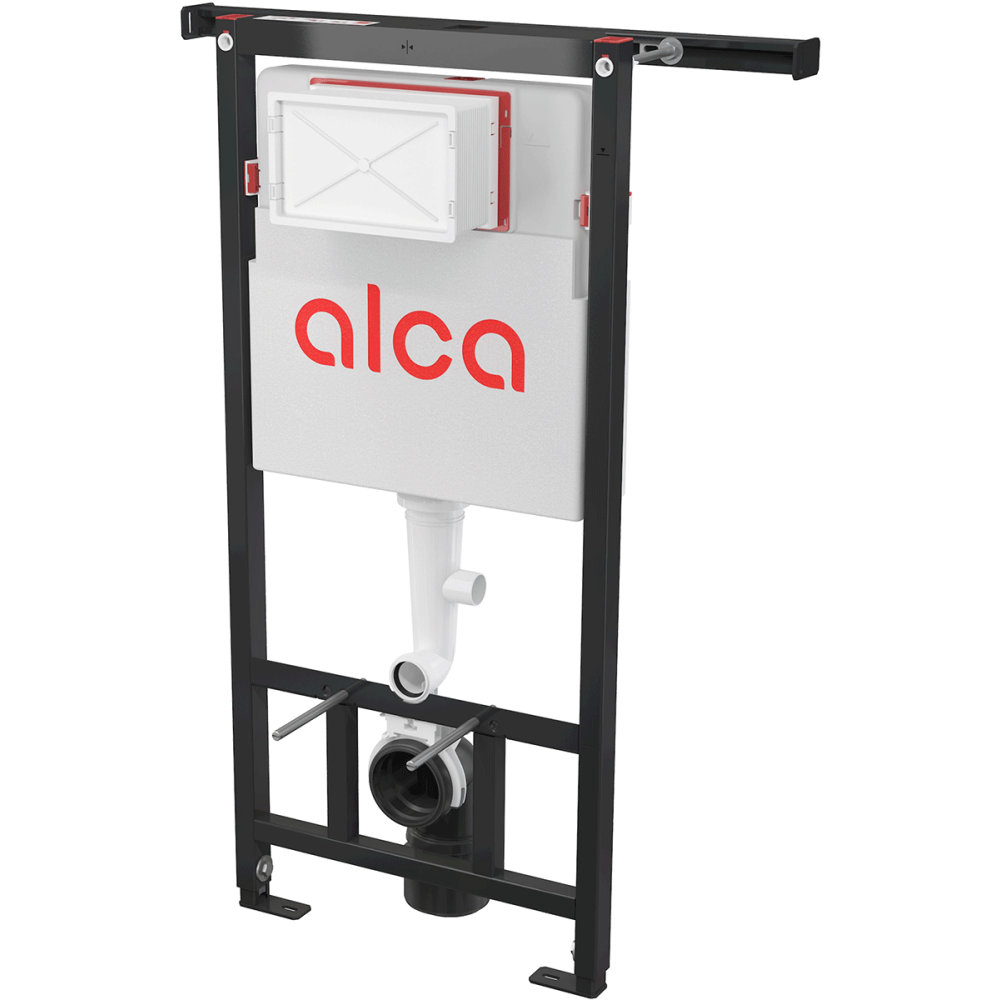

Инсталляция Alcaplast AM102/1120 для панельных домов

Описание и монтаж

Описание модели

Инсталляция Alcaplast AM102/1120 для панельных домов относится к ассортименту Alcaplast, также известному по написанию Alcadrine.

Применение

• Для подвесных унитазов
• Для реконструкции санитарных узлов
• Для установки между двумя стенами
• Для установки в деревянных сборных домах
• Для пола с толщиной стяжки 0–200 мм
• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Конструкция и монтаж

• Содержит дозатор таблеток для унитаза
• Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой
• Обозначение центрирования и нивеляции
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Нагрузка на боковые стенки передается распорной балкой, регулируемой в диапазоне 800–1100 мм.
• Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
• Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Возможность установки кронштейна с переходом DG 1/2" для подключения сиденья c с функцией биде или бидетты
• Петли бака из двухкомпонентного материала изолируют передачу вибраций от зданий
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Подходит для установки пневматического или сенсорного смыва
• Совместима со всеми кнопками управления Alcaplast
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Ввод воды сзади / сверху в середине / слева / справа
• Возможность сервиса без использования инструментов
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм
• Монтажная глубина 125 мм
• Материал несущей конструкции: металл, обработанный порошковой краской

Технические параметры

• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий: G1/2 "
• Рабочий диапазон давления воды: 0,05 – 1,6 МПа
• Рекомендуемый диапазон давления воды: 0,3 – 0,5 МПа
• Большой смыв: 6 – 9 л
• Малый смыв: 2,5 – 3,5 л
• Стандартные настройки большого смыва: 6 л
• Стандартные настройки малого смыва: 3 л
• Гигиенический резерв: 3 л
• Объем воды в бачке: 9 л
• Несущая способность: 400 кг

Размеры и масса

• Размеры (шт.): 1130×145×520 мм
• Вес (шт.): 16,1679 кг

Комплектация

• Бачок с впускным и выпускным механизмом
• Самонесущая рама с дистанционной балкой для крепления между стенами 800–1100 мм
• Резьбовое соединение 1/2 " для подвода воды со встроенным угловым вентилем 1/2 “– 3/8”
• Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Колено стока HT 90/90 полиэтилен, PE-HD
• Переходник отходов HT 90/110, PE-HD
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается
• Набор для введения туалетных таблеток
