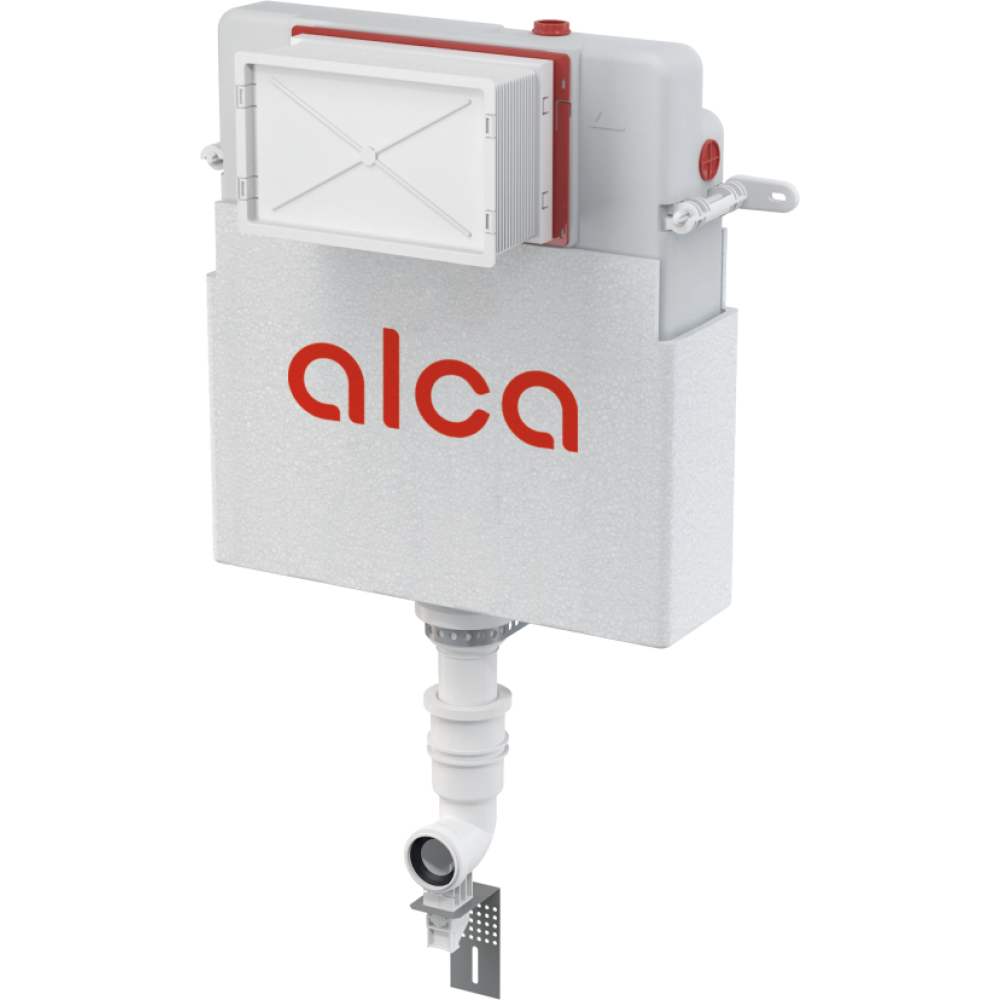

Скрытый бачок Alcaplast AM112W для деревянных конструкций

Описание и монтаж

Назначение и монтаж

• Для ограждающих конструкций внутри и вокруг – «мокрый» монтаж
• Предназначен для отдельно стоящих напольных унитазов или унитазов закрепленных в полу
• Для установки в деревянные дома

Конструкция и особенности

• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Конструкция полистирольной изоляции упрощает процесс замуровывания в стену, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Подходит для установки пневматического или сенсорного смыва
• Совместима со всеми кнопками управления Alca
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Ввод воды сзади/сверху в середине/со стороны/внутри бачка
• Возможность сервиса без использования инструментов
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная высота 1062 мм
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм
• Монтажная глубина 125 мм
• Материал: полипропилен

Комплект поставки

• Бачок с впускным и выпускным механизмом
• Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
• Монтажный комплект: винт Ø5×40 – 5 шт., дюбель Ø8 – 5 шт.
• Соединительный комплект Ø40 для подключения воды к унитазу
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается
• Телескопические крепежные кронштейны 2 шт.
• Перфорированная лента для укрепления бачка
• Манжета
• Прокладка ввода
• Держатель + замок держателя
• Обрамление
• Манжета переходная

Технические параметры

• Подключение воды G1/2 "
• Рабочий диапазон давления воды 0,05-1,6 MPa
• Рекомендуемый диапазон давления воды 0,3-0,5 MPa
• Большой смыв 3,5-6,5 l
• Малый смыв 2-4 l
• Стандартные настройки большого смыва 4 l
• Стандартные настройки малого смыва 2 l
• Гигиенический резерв 3 l
• Объем воды в бачке 9 l

Габариты и масса

Габариты изделия по данным производителя: 1050×480×140 мм. Масса изделия: 4,85 кг.
