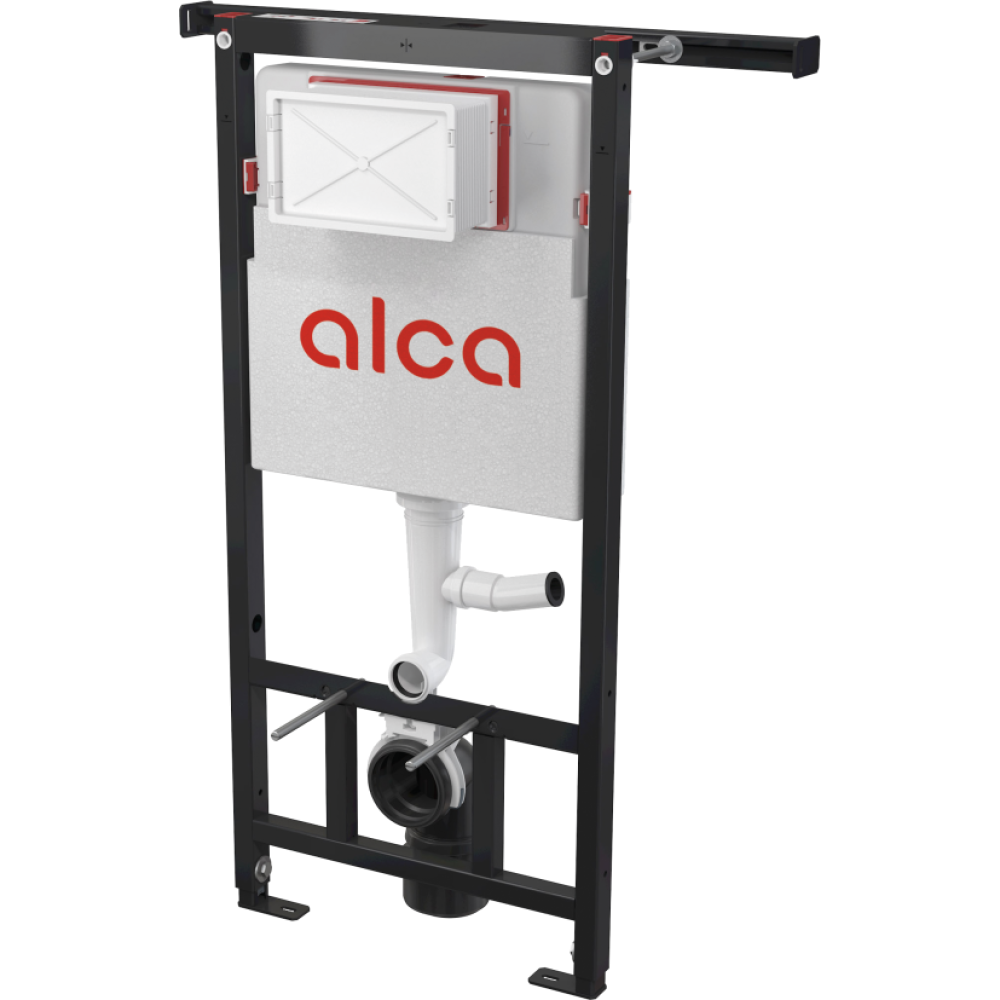

Инсталляция Alcaplast AM102/1120V с возможностью вентиляции

Описание и монтаж

Назначение и монтаж

• Для подвесных унитазов
• Для реконструкции санитарных узлов
• Для установки между двумя стенами
• Для установки в деревянных сборных домах
• Для подключения к системе вентиляции
• Для пола с толщиной стяжки 0–200 мм
• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Конструкция и особенности

• Содержит дозатор таблеток для унитаза
• Вытягивание запаха прямо из чаши унитаза
• Возможность подключения к вентилятору (вентилятор не является частью комплекта)
• Рекомендуем использовать вентилятор с производительностью 30 м³/час давлением 60 Па и c обратным клапаном, вентилятор необходимо устанавливать на высоте минимум 1,2 м от пола
• Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой
• Обозначение центрирования и нивеляции
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Нагрузка на боковые стенки передается распорной балкой, регулируемой в диапазоне 800–1100 мм.
• Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
• Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Возможность установки кронштейна с переходом DG 1/2" для подключения сиденья c с функцией биде или бидетты
• Петли бака из двухкомпонентного материала изолируют передачу вибраций от зданий
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Подходит для установки пневматического или сенсорного смыва
• Совместима со всеми кнопками управления Alca
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Подвод воды сзади/сверху посередине
• Возможность сервиса без использования инструментов
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм
• Монтажная глубина 125 мм
• Материал несущей конструкции: металл, обработанный порошковой краской

Комплект поставки

• Бачок с впускным и выпускным механизмом
• Самонесущая рама с дистанционной балкой для крепления между стенами 800–1100 мм
• Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
• Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Колено стока HT 90/90 полиэтилен, PE-HD
• Переходник отходов HT 90/110, PE-HD
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается
• Колено HT для подключения к системе вентиляции
• Заглушка для закрытия вентиляционного отверстия в случае неиспользования вентилятора
• Набор для введения туалетных таблеток

Технические параметры

• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 "
• Рабочий диапазон давления воды 0,05-1,6 MPa
• Рекомендуемый диапазон давления воды 0,3-0,5 MPa
• Большой смыв 6-9 l
• Малый смыв 2,5-3,5 l
• Стандартные настройки большого смыва 6 l
• Стандартные настройки малого смыва 3 l
• Гигиенический резерв 3 l
• Объем воды в бачке 9 l
• Несущая способность 400 kg

Габариты и масса

Габариты изделия по данным производителя: 1130×145×520 мм. Масса изделия: 16,36 кг.
