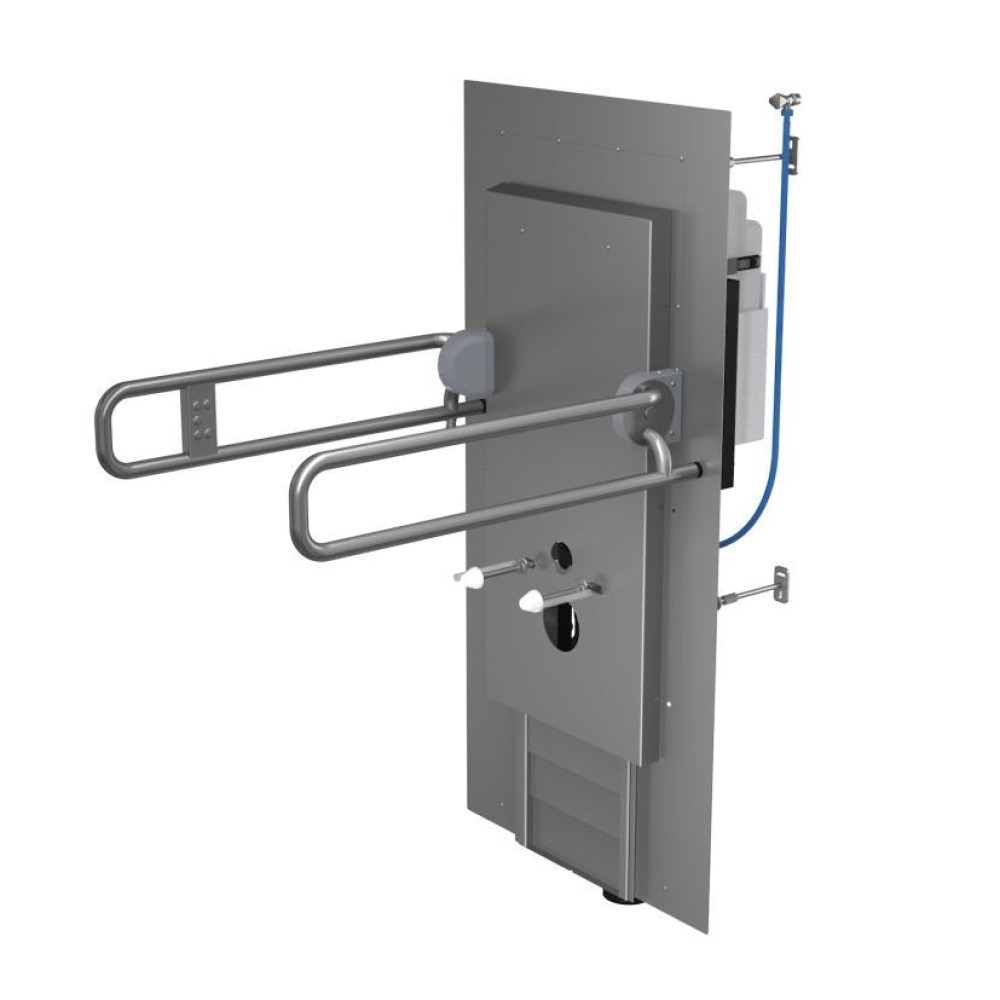

Регулируемая инсталляция Alcaplast AM101/1500L для маломобильных людей

Описание и монтаж

Назначение и монтаж

• Для подвесных унитазов
• Для регулировки высоты туалета в диапазоне 300 мм
• Для монтажа перед несущей стеной или в несущей конструкции – для людей с ограниченными физическими возможностями (например, после операции)
• Для установки на готовый пол
• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Конструкция и особенности

• Конструкция рамы для сухой установки перед несущей стеной с корпусом из нержавеющей стали
• Установленная скрытая система инсталляции система закрыта корпусом из нержавеющей стали AISI 316L и не требует дополнительных усиливающих или анкерных элементов
• Электрический линейный привод – аккумулятор, позволяющий регулировать высоту унитаза в пределах 300 мм
• Складные поручни с электронной панелью управления, которая позволяет двойной смыв и регулировку высоты унитаза
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Бачок изготовлен из одного фрагмента, что обеспечивает его 100% герметичность
• Глубина монтажа в стену регулируется в диапазоне 50 мм, от 276 до 326 мм
• Материал несущей конструкции: металл, обработанный порошковой краской

Комплект поставки

• Бачок с впускным и выпускным механизмом
• Самонесущая рама
• Корпус из прочной нержавеющей стали AISI 316L (1.4404)
• Электрический линейный привод – аккумулятор
• Два складных поручней с электроприводом
• Монтажный комплект: винт Ø8×60 – 6 шт., дюбель Ø12 – 6 шт., шайба – 6 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Стоковое колено из полиэтилена Ø90/110, PE-HD
• Впускная прокладка, полипропиленовое уплотнение, гофрированный вкладыш, монтажная крышка
• Прокладка стока, полипропиленовая перемычка, уплотнитель перемычки монтажная крышка
• Гибкое соединение на водосток

Технические параметры

• Подключение воды сзади с помощью углового вентиля G3/8 "
• Рабочий диапазон давления воды 0,15-1,6 MPa
• Рекомендуемый диапазон давления воды 0,3-0,5 MPa
• Большой смыв 2-9 l
• Малый смыв 2-9 l
• Стандартные настройки большого смыва 6 l
• Стандартные настройки малого смыва 3 l
• Гигиенический резерв 3 l
• Объем воды в бачке 9 l
• Испытание на грузоподъемность туалета 400 kg
• Эксплуатационная нагрузка поручней 200 kg
• Мощность 100–240 V AC, 50/60 Hz, 2500 mA

Габариты и масса

Габариты изделия по данным производителя: 1686×835×654 мм. Масса изделия: 191,06 кг.
