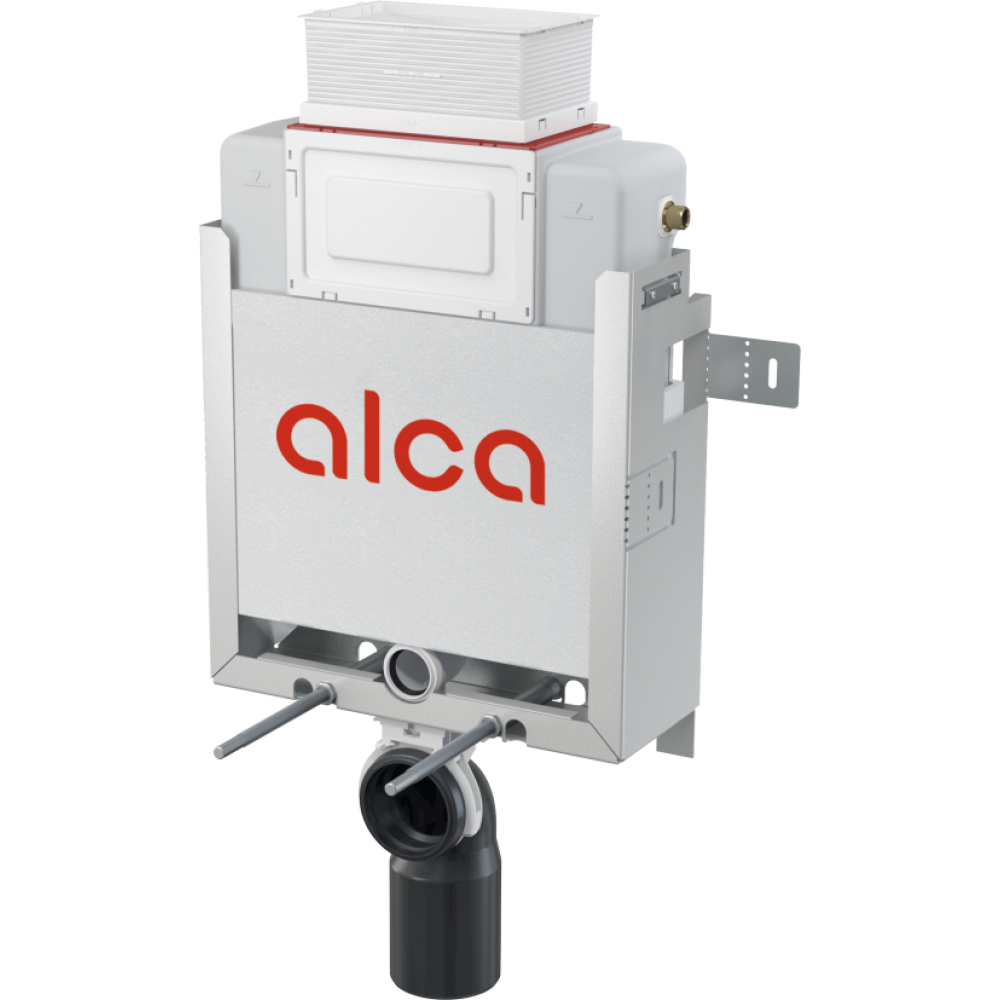

Инсталляция Alcaplast AM119/850 с управлением сверху или спереди

Описание и монтаж

Назначение и монтаж

• Для подвесных унитазов
• Для ограждающих конструкций внутри и вокруг несущей стены – «мокрый» монтаж
• Подходит для реконструкции
• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Конструкция и особенности

• Содержит дозатор таблеток для унитаза
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Техническое решение позволяет произвести монтаж на неровную поверхность без необходимости выравнивания задней стены в диапазоне до
• 50 мм
• Оцинкованная несущая конструкция с четырьмя откидными кронштейнами для легкого монтажа
• Конструкция полистирольной изоляции упрощает процесс замуровывания в стену, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Съемный элемент полистирольной изоляции для легкого доступа во время установки
• Возможность установки кронштейна с переходом DG 1/2" для подключения сиденья c с функцией биде или бидетты
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Возможность встроенной дистанционной промывки
• Возможность установки вплотную к стене
• Совместим со всеми кнопками управления Alca, за исключением сенсорных кнопок и NIGHT LIGHT
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Ввод воды сзади / сверху в середине / слева / справа
• Возможность сервиса без использования инструментов
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная высота 862 мм
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм
• Строительная глубина 170 мм
• Материал несущей консоли: оцинкованная сталь

Комплект поставки

• Бачок с впускным и выпускным механизмом
• Оцинкованная консоль несущей конструкции
• Резьбовое соединение 1/2 " для подвода воды со встроенным угловым вентилем 1/2 “– 3/8”
• Монтажный комплект: винт Ø8x60 - 4 шт., дюбель O12 - 4 шт.+ 6шт.прокладок
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Стоковое колено из полиэтилена Ø90/110, PE-HD
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается
• Набор для введения туалетных таблеток

Технические параметры

• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 "
• Рабочий диапазон давления воды 0,05-1,6 MPa
• Рекомендуемый диапазон давления воды 0,3-0,5 MPa
• Большой смыв 6-9 l
• Малый смыв 2,5-3,5 l
• Стандартные настройки большого смыва 6 l
• Стандартные настройки малого смыва 3 l
• Гигиенический резерв 3 l
• Объем воды в бачке 9 l
• Несущая способность 400 kg

Габариты и масса

Габариты изделия по данным производителя: 1040×465×180 мм. Масса изделия: 10,56 кг.
