Как монтировать пресс-фитинги: инструкция без сюрпризов
Пресс-фитинг — это способ создать герметичное и долговечное соединение труб без последующего обслуживания. Работает надёжно и без подтяжек, но требует правильного монтажа. В этой статье — вся практика по шагам: как подготовить трубу, как выбрать губки и в каких случаях калибровка обязательна.
- Что такое пресс-фитинг и как он работает
- Какие бывают профили пресс-губок: TH, U, H, RF
- Нужна ли калибровка трубы?
- Подготовка трубы к монтажу
- Как обжимать: пошагово
- Инструменты для монтажа
- Типичные ошибки и как их избежать
- Как проверить качество соединения
- В каких случаях нужен пресс — обязательно
- Словарик сантехника
- FAQ
Что такое пресс-фитинг и как он работает
Конструкция пресс-фитинга включает корпус с двумя уплотнительными кольцами, направляющую и металлическую гильзу. После установки гильза обжимается пресс-клещами, и труба прижимается к кольцам — это обеспечивает герметичность на десятки лет.

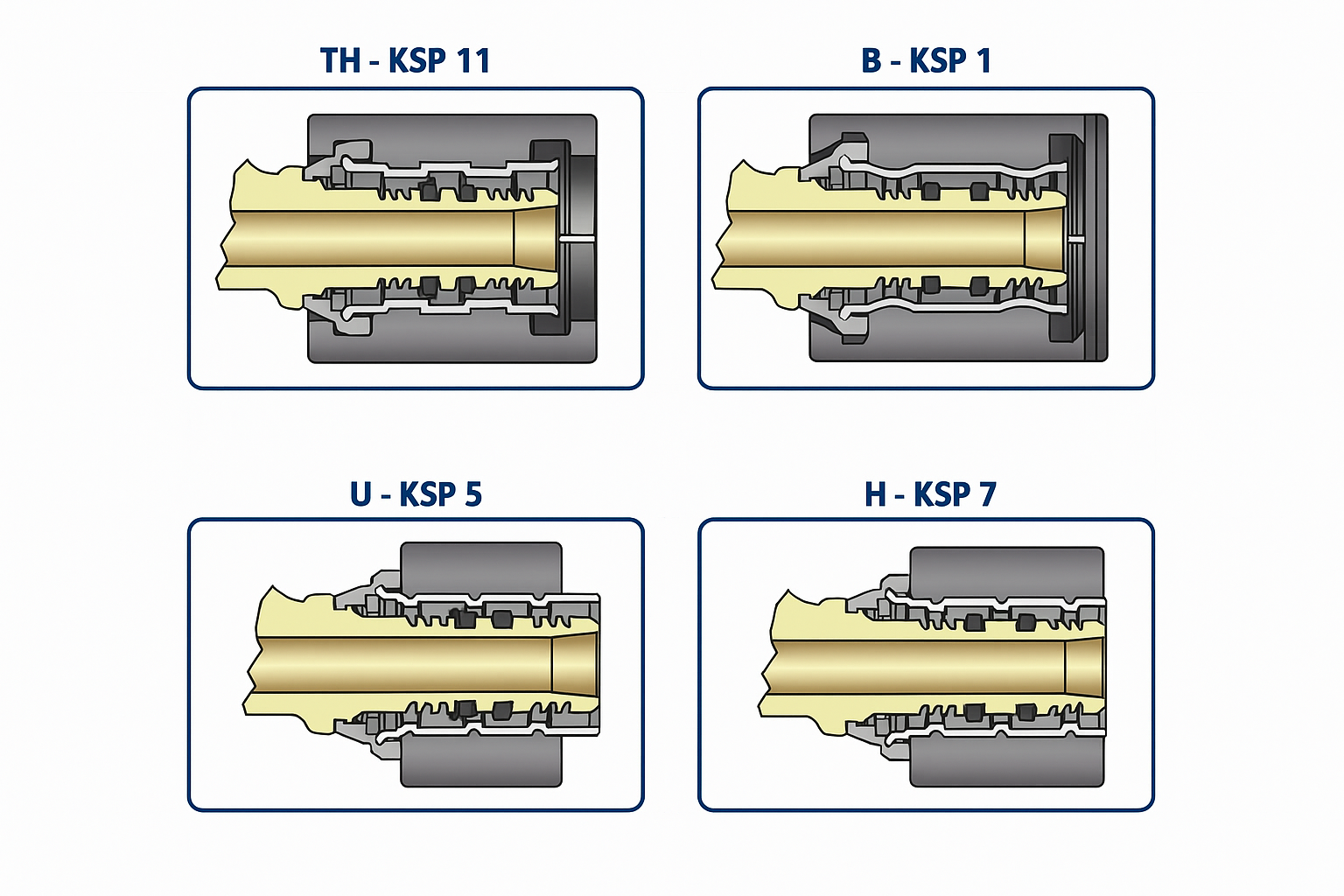

Какие бывают профили пресс-губок: TH, U, H, RF
- TH — классика: используется в Rehau, Tiemme, Valtec
- U — часто встречается в китайских и бюджетных фитингах
- H — реже, но встречается в системах с высокой температурой
- RF — профиль с полным обхватом гильзы, применяется в некоторых европейских системах
Словарик сантехника: Профиль TH — это форма губок, которая прижимает гильзу под углом. Профиль U — работает как прямой обжим. Сленг: «клешни», «челюсти», «губки».
Нужна ли калибровка трубы?
Да. Абсолютно всегда. Без калибровки обрезанный торец трубы может повредить уплотнительное кольцо. Калибровка восстанавливает форму и снимает внутреннюю фаску.
Совет Юрича: не пропускай калибровку даже на идеально круглом торце. Уплотнитель не прощает острых кромок.
Подготовка трубы к монтажу
- отрезать трубу строго под 90° (труборезом)
- откалибровать (восстановить форму)
- снять фаску внутри и снаружи
- проверить чистоту: без пыли, стружки, воды
Из практики: на объекте в Одинцово монтажник решил обжать трубу без калибровки. Через сутки — капля, и демонтаж. Визуально всё было красиво, но кольцо срезалось об кромку трубы.
Как обжимать: пошагово
- Вставить трубу до упора (контроль по окошку в гильзе)
- Убедиться, что уплотнители не смещены
- Установить пресс-клещи с нужным профилем
- Обжать гильзу строго перпендикулярно трубе
- Проверить деформацию: гильза не должна лопнуть или «уйти» в бок
Инструменты для монтажа
- пресс-клещи: ручные или аккумуляторные
- сменные губки под нужный профиль
- калибратор и фаскосниматель
Что важно помнить: губки U не обжимают фитинг под TH. Совсем. Даже если «почти влезло» — соединение потечёт.
Типичные ошибки и как их избежать
- не вставили трубу до упора → кольцо не работает
- не сняли фаску → повреждение уплотнителя
- обжим по кривой → гильза деформируется
- грязь/вода в трубе → нарушение герметичности
Как проверить качество соединения
- визуально: труба вставлена до конца, нет перекосов
- окошко: видно пластик через контрольное окно
- после обжима: гильза равномерно сплющена
Для ответственных систем делают опрессовку водой (2–6 бар в зависимости от ТУ).
В каких случаях нужен пресс — обязательно
- тёплый пол
- трубы в стене
- разводка в бетонной стяжке
- коллекторные шкафы без ревизии
Словарик сантехника
- Калибровка — восстановление геометрии трубы перед монтажом
- Оливка — латунное обжимное кольцо в компрессионных фитингах
- Профиль TH/U — форма пресс-губок, подбирается под фитинг
- Клешни — сленг для пресс-клещей
FAQ
Можно ли монтировать без калибровки?
Нет. Это прямой путь к порче уплотнителя и течи.
Чем отличается обжим от пресс-фитинга?
Обжим — съёмный, пресс — постоянный. Пресс можно прятать в стяжку.
Гильза должна быть с окнами?
Желательно. Это контроль правильной посадки трубы.
Что если использовать не тот профиль губок?
Соединение не будет герметичным. Даже если визуально всё хорошо.
— Юрич, а ты чего всегда с прессом работаешь?
— Потому что пресс — это как сварка, только без искр и с чувством вечности.
