Обжимные фитинги для металлопластиковых труб — конструкция, монтаж и ошибки установки
Обжимные фитинги — надёжный и простой способ собрать систему водоснабжения или отопления без пресс-инструмента. В статье рассматривается конструкция, монтаж, частые ошибки и советы инженера по долговечной работе соединений. В конце — FAQ и таблица выбора.
Что такое обжимной фитинг

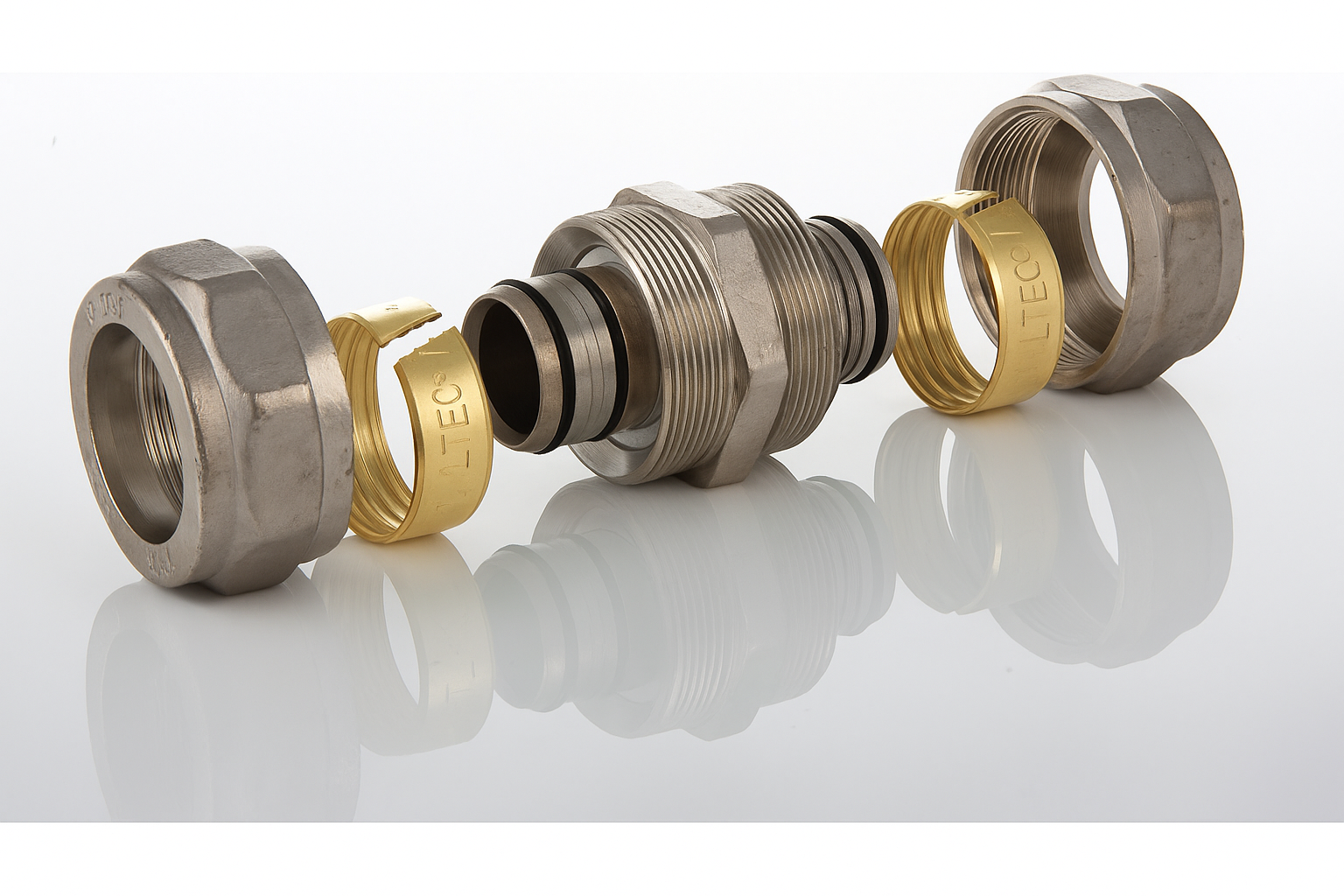

Обжимной фитинг состоит из корпуса, накидной гайки и обжимного кольца. При затяжке кольцо прижимает трубу к конусу корпуса, создавая герметичное соединение. Материал — латунь CW617N, иногда никелированная для устойчивости к коррозии. В отличие от пресс-фитинга, обжимное соединение разборное: при обслуживании заменяют кольцо и собирают узел заново.
Где применяются
Главная область — открытая прокладка трубопроводов: коллекторы, котельные, видимые участки разводки. В стяжке или штробе использовать обжимные соединения нельзя: при температурных колебаниях возможны микроподтекания. Зато для сервисных участков — идеальное решение: монтаж быстрый, разборка простая.
Типы и стандарты
Основные разновидности: муфты, углы 90°, тройники, крестовины, соединители и гайки, водорозетки. Резьбы бывают внутренние (G) и наружные (R), совместимы со стандартами BSP, ISO 7-1 и DIN 8076. Для повышения герметичности применяются кольца EPDM или FKM.

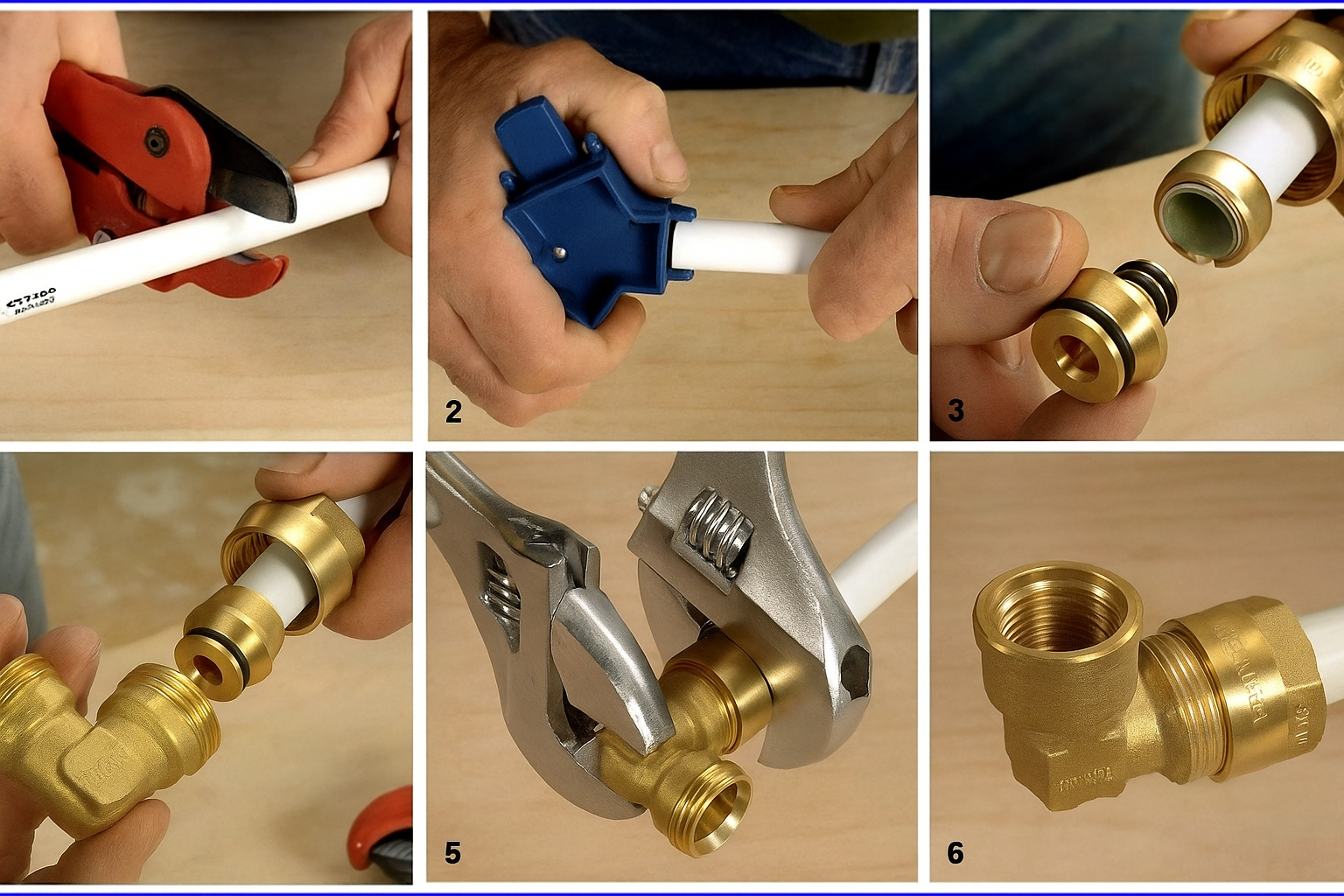

Как правильно установить
- Отрежьте трубу строго перпендикулярно.
- Сделайте калибровку и снимите фаску.
- Наденьте гайку и кольцо, вставьте трубу до упора в корпус.
- Затяните гайку рукой + ½ оборота ключом. Не перетягивайте.
- Проверьте герметичность при опрессовке.
Не используйте лён, ФУМ-ленту и герметики в зоне контакта кольца с корпусом — соединение держится на металле, а не на пасте.
Типичные ошибки
Монтажник затянул гайку до упора, не выровняв трубу. Через неделю соединение дало течь — кольцо срезало кромку. Контролируйте момент и соосность при сборке.
- Перетяжка гайки — кольцо режет трубу, нарушая герметичность.
- Недожим — подтекание при опрессовке.
- Повторное использование старого кольца.
- Герметизация пастой — ухудшение контакта.
- Отсутствие калибровки — перекос кольца.
Таблица выбора
| Диаметр трубы | Тип фитинга | Материал | Применение |
|---|---|---|---|
| 16×2 мм | Муфта, угол 90° | Латунь CW617N | Подключение приборов |
| 20×2 мм | Тройник, переход | Никелир. латунь | Коллекторные узлы |
| 26×3 мм | Угол, муфта | Латунь CW617N | Водоснабжение / отопление |
Советы инженера
Перед каждой сборкой используйте калибратор — даже минимальная овальность трубы вызывает течь. При разборке заменяйте кольцо. Для подключения приборов лучше применять фитинги с евроконусом по DIN EN 1254 — точная посадка без лишнего уплотнителя.
Когда выбрать пресс-соединение
Если трасса замурована в стяжке или коробе, требуется высокая надёжность и отсутствие обслуживания — предпочтителен пресс-фитинг. Обжим — для открытых участков, коллекторов и котельных, где важна ремонтопригодность.
FAQ
Можно ли использовать обжимной фитинг повторно?
Да, при замене обжимного кольца и проверке состояния трубы.
Нужна ли калибровка перед установкой?
Обязательно: без калибровки кольцо не прижмёт равномерно и появится течь.
Как распознать перетяжку?
При ослаблении гайки труба проворачивается — кольцо срезано, требуется замена.
Чем герметизировать резьбу при переходе на металл?
Лён с пастой или анаэробный герметик. ФУМ-ленту использовать нельзя.
Юрич шутит: «Если фитинг течёт — значит, просто просит калибратор».
