Согласно СНиП 2.04.01-85, СП 30.13330.2016 п. 8.3.26 санитарно-технические приборы, борта которых расположены ниже уровня люка ближайшего смотрового колодца, должны быть защищены от подтопления сточной жидкостью в случае его переполнения. В таких случаях следует присоединять соответствующие санитарно-технические приборы к отдельной системе канализации (изолированной от системы канализации вышерасположенных помещений) с устройством отдельного выпуска и установкой на нем автоматизированной запорной арматуры (канализационный затвор и т.п.) или автоматической насосной установки, управляемых по сигналу датчика, установленного на трубопроводе в канализуемом подвале или вмонтированного в запорную арматуру, и подачей аварийного сигнала в дежурное помещение или на диспетчерский пункт.
Канализационный затвор с электроприводом с горизонтальным выпуском (далее - затвор) - запорная арматура, используемая в системах внутренней канализации и устанавливаемая в подвальных и полуподвальных помещениях в соответствии со сводом правил СП 30.13330.2016, являющимися актуализированной редакцией СНиП 2.04.01-85.
Затвор, работающий в автоматическом режиме, предотвращает обратный ход стоков (содержащих и несодержащих фекалии) при засоре канализационных магистралей. Затвор применяется в сетях хозяйственно-бытовой канализации.
Внимание! Затвор является сложным техническим прибором, поэтому установка, монтаж и обслуживание должны осуществляться квалифицированным специалистом. Только в этом случае предприятие-изготовитель гарантирует надежную работу затвора в течение всего срока службы.
Характеристики
Канализация и дренажные системы
Фитинги для канализации
Канализационные затворы
Группа товаров
Канализационные затворы
назначение канализации
наружная
входной диаметр трубы, мм
110
выходной диаметр трубы, мм
110
Цвет или отделка
оранжевый
Материал
пластик
размер канализационного фитинга, мм
622
установка канализационного клапана или затвора
горизонтальное
В комплекте
электропривод
Особенности
магистральный, с электроприводом
Технические характеристики
Родина бренда
Россия
Общее описание
Технические характеристики
- присоединительный размер – 110 мм;
- выпуск — горизонтальный;
- масса, не более – 7,2 кг;
- напряжение сети/частота – 220 В(±10 %)/50 Гц;
- потребляемая мощность, не более – 30 В·A;
- длина сетевого провода – 3 м;
- диаметр/число жил×площадь сечения жил/длина провода управления – 6,5 мм/4×0,75 мм2/6 м;
- два сухих контакта реле (внешний контроль) – не более 1А/220В;
- резервное питание – аккумулятор 12 В (10×1,2В Ni-MH);
- продолжительность работы на аварийном питании при полностью заряженной аккумуляторной батареи – максимум 96 часов;
- класс защиты блока управления/электропривода/разъемов проводов – IP65/IP67/IP65;
- проверка подтопления – регулярно каждые 10 секунд;
- проверка сети – постоянно;
- проверка аккумулятора – каждые 10 с в автоматическом режиме;
- проверка электропривода – при монтаже, проверке работоспособности и тех. обслуживании;
- проверка датчика – регулярно каждые 10 секунд;
- усилие закрытия электропривода – не менее 500 Н;
- время закрытия, не более – 10 с;
- рабочая среда – фекальные стоки;
- направление подачи рабочей среды – одностороннее;
- рабочее давление обратного тока – 0 – 5 м водяного столба (0 – 0,049 МПа);
- гидравлические испытания обратного тока – 0 – 5,5 м водяного столба (0 – 0,054 МПа);
- рабочая температура блока управления – от 0°C до +40°C;
- рабочая температура окружающего воздуха датчика – от –1°C до +60°C;
- температура стоков – от –1°C до +60°C;
- атмосферное давление – от 641 до 816 мм.рт.ст.;
- относительная влажность (верхнее значение) – 80% (при 25°C);
- материал корпуса камеры – полипропилен;
- материал корпуса электропривода и крышки камеры – АБС;
- материал заслонок – полипропилен армированный стекловолокном;
- срок службы – 10 лет.
Состав изделия и комплектность
Затвор ТП-85.100-КЗЭ состоит из двух камер затвора, одна из которых с автоматическим электроприводом, а вторая с ручным приводом, а также блока управления. Камеры установлены на раме с хомутами.

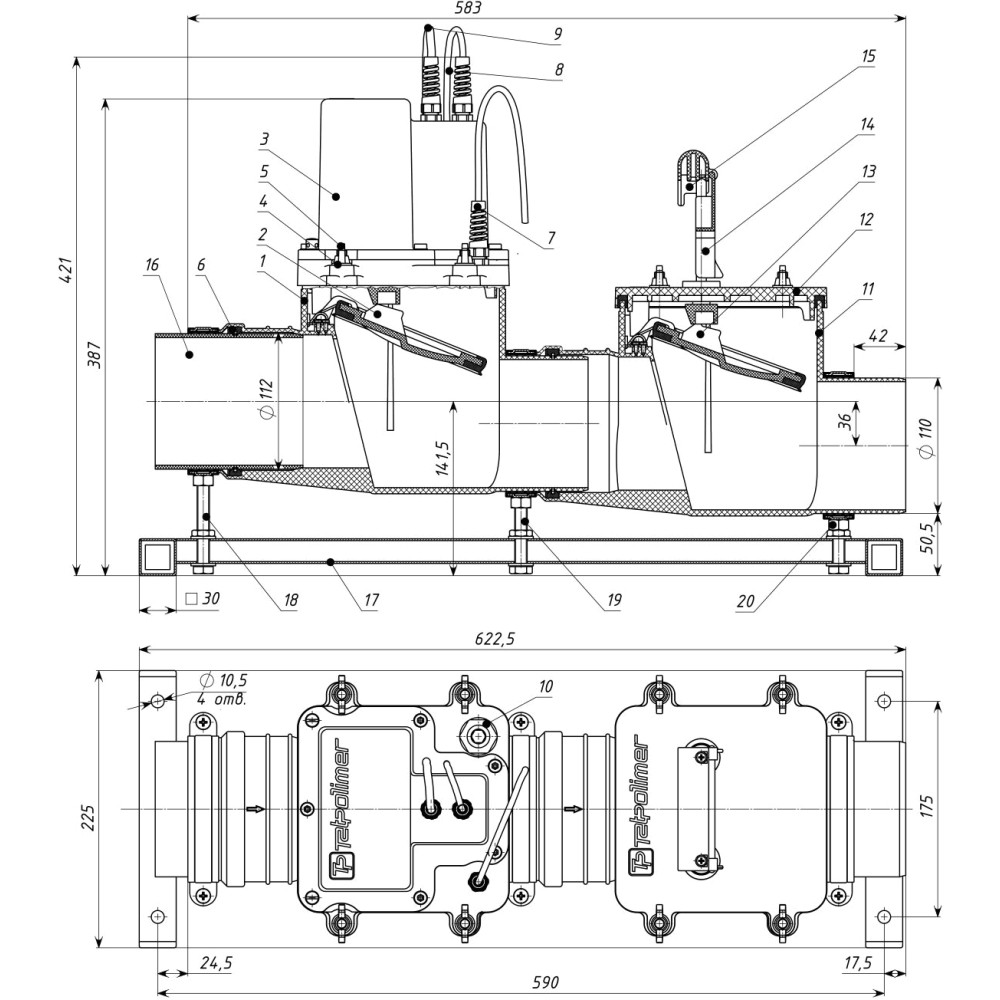

В состав камер затвора и рамы входят (рис. 1):
- Корпус камеры с электроприводом;
- Заслонка камеры с электроприводом;
- Электропривод;
- Шайба (4 шт.);
- Гайка-барашек (4 шт.);
- Манжета сантехническая (2 шт.);
- Датчик;
- Провод датчика привода;
- Провод управления привода;
- Заглушка технологического отверстия;
- Корпус камеры с ручным приводом;
- Крышка камеры с ручным приводом;
- Заслонка камеры с ручным приводом;
- Фиксатор;
- Рукоятка толкателя;
- Патрубок транспортировочный;
- Основание рамы;
- Хомут длинный;
- Хомут средний;
- Хомут короткий.
В состав блока управления входят (рис. 2):
- Корпус блока;
- Крышка блока;
- Заглушка крышки;
- Плата управления;
- Аккумуляторная батарея (аккумулятор);
- Провод сетевой;
- Провод управления блока;
- Кабельный ввод провода внешнего контроля;
- Заглушка кабельного ввода;
- Клеммная колодка управления;
- Клеммная колодка сетевая.
В комплект поставки входят:
- Камера с электроприводом
- Камера с ручным приводом;
- Рама с хомутами;
- Блок управления;
- Гайки М8 под ключ (8 шт.);
- Технический паспорт изделия.
