Этажный коллекторный узел ставят на этаже здания, когда системы отопления или водоснабжения нужно развести по квартирам и при этом сохранить удобный доступ к арматуре, счетчикам и обслуживанию. Такой распределительный узел связывает стояк, распределительный коллектор и трубы отдельных веток в одну понятную схему, удобную для установки, регулирования и дальнейшего использования в современных инженерных решениях.
Для проектировщика и монтажной организации это не просто место, где сходятся трубы. Важно, чтобы блок подходил по давлению, расходу, присоединениям и составу арматуры, а также позволял работать с приборами учета, чтобы теплосчетчики, комплектующие и ремонтные вставки без лишних переделок включались в проектный процесс и рабочую документацию.
- Поясним назначение этажного блока
- Покажем состав и арматуру
- Разберем работу в отоплении
- Сравним требования для воды
- Соберем чек-лист перед заказом

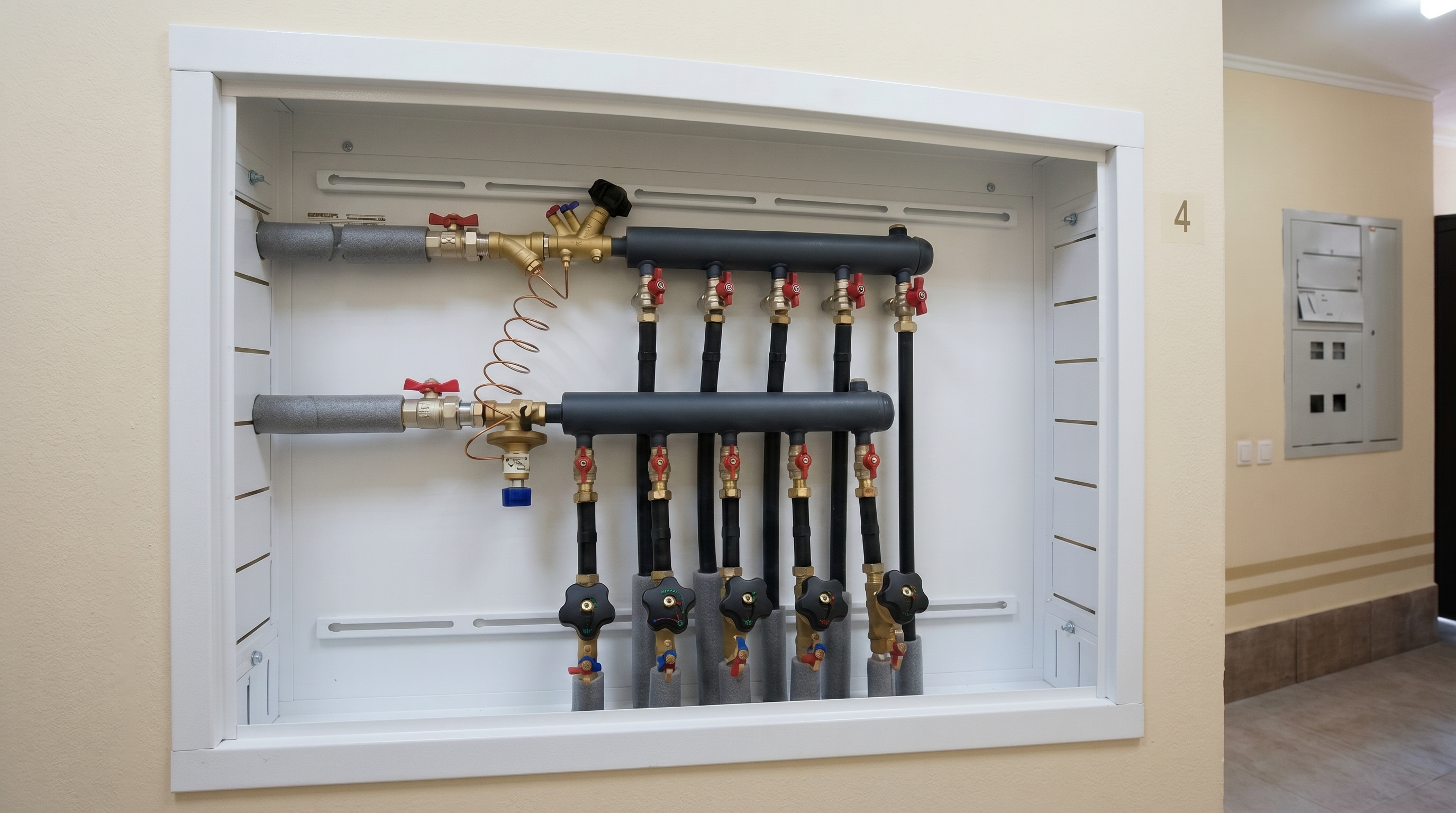

Что такое этажный коллекторный узел

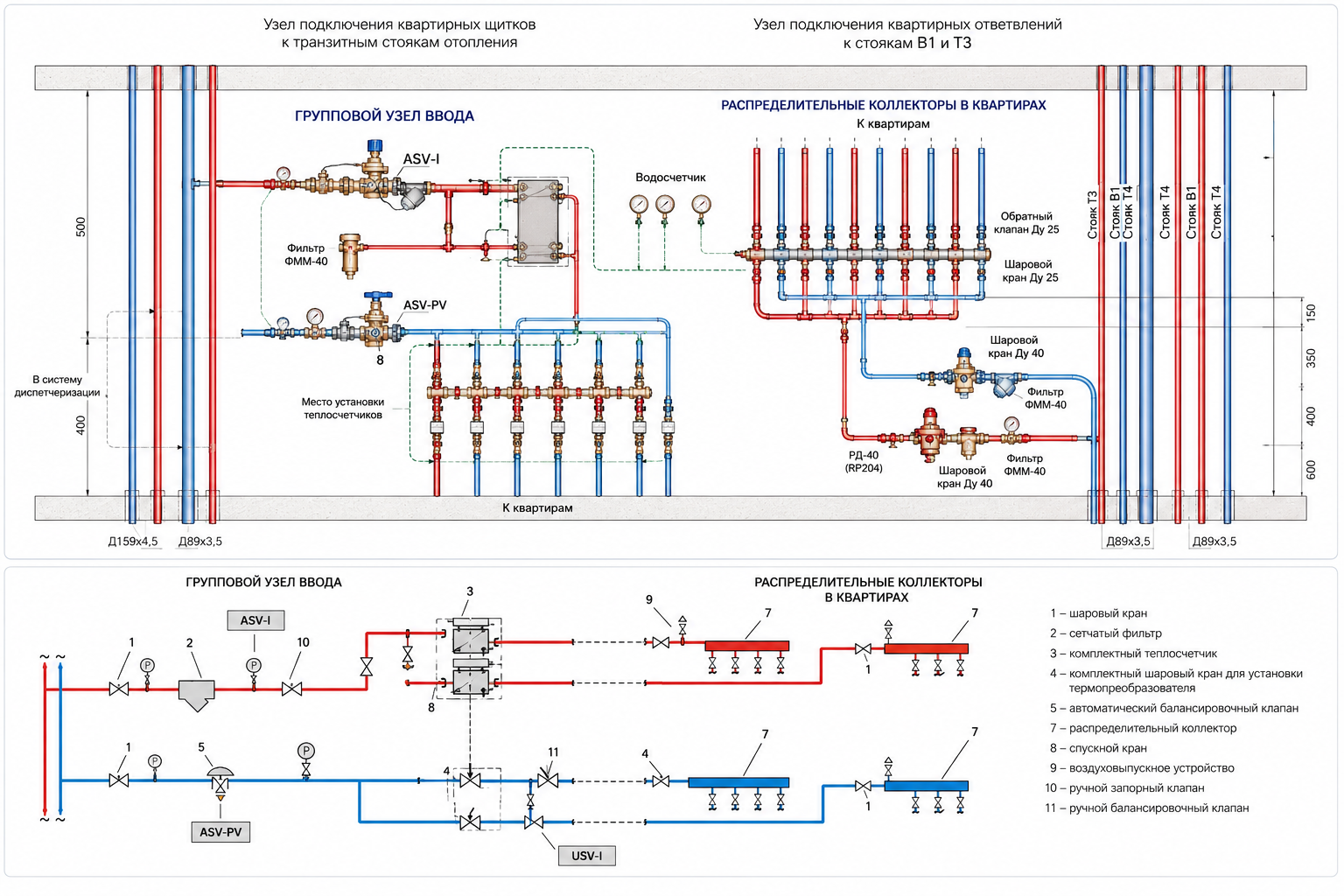

Этажный коллекторный узел — это распределительный узел, который принимает поток от стояка и направляет его к отдельным потребителям на этаже. В системах отопления через него подключают квартирные ветки, а в системах водоснабжения — линии холодной и горячей воды.
Главная задача такой сборки — не просто раздать поток по отводам, а сделать работу сети предсказуемой. Для этого в одном месте объединяют коллектор, запорную арматуру, фильтры, сервисные точки и места под приборы учета. Если эти элементы разнесены по разным зонам, обслуживать объект сложнее, а трубы и присоединения труднее контролировать.
Заметка: Этажный коллекторный узел не заменяет проект. Он лишь реализует проектную схему, в которой уже заданы расход, количество веток, арматура и трубы.
Чем он отличается от обычной гребенки
Обычная гребенка решает только задачу распределения потока. Этажный блок выполняет больше функций: помогает отключать отдельные линии, работать с приборами учета, контролировать перепад давления и обслуживать ветки без остановки всего этажа. Поэтому такой узел рассматривают как рабочую часть сети, а не как одиночный фитинговый элемент.
Это различие особенно заметно там, где системы отопления уже увязаны с квартирной разводкой. В таких условиях важны не только отводы, но и весь набор: коллектор, краны, фильтрация, точки слива, места под счетчики и понятная схема, в которую без ошибок входят трубы.
Где применяют такой блок
Чаще всего этажный коллекторный узел используют в многоквартирных домах, где системы должны быть разделены по квартирам, но при этом оставаться доступными для проверки и отключения. Аналогичная логика подходит для гостиниц, апарт-комплексов, офисных зданий и объектов, где важно локально перекрывать отдельные линии.

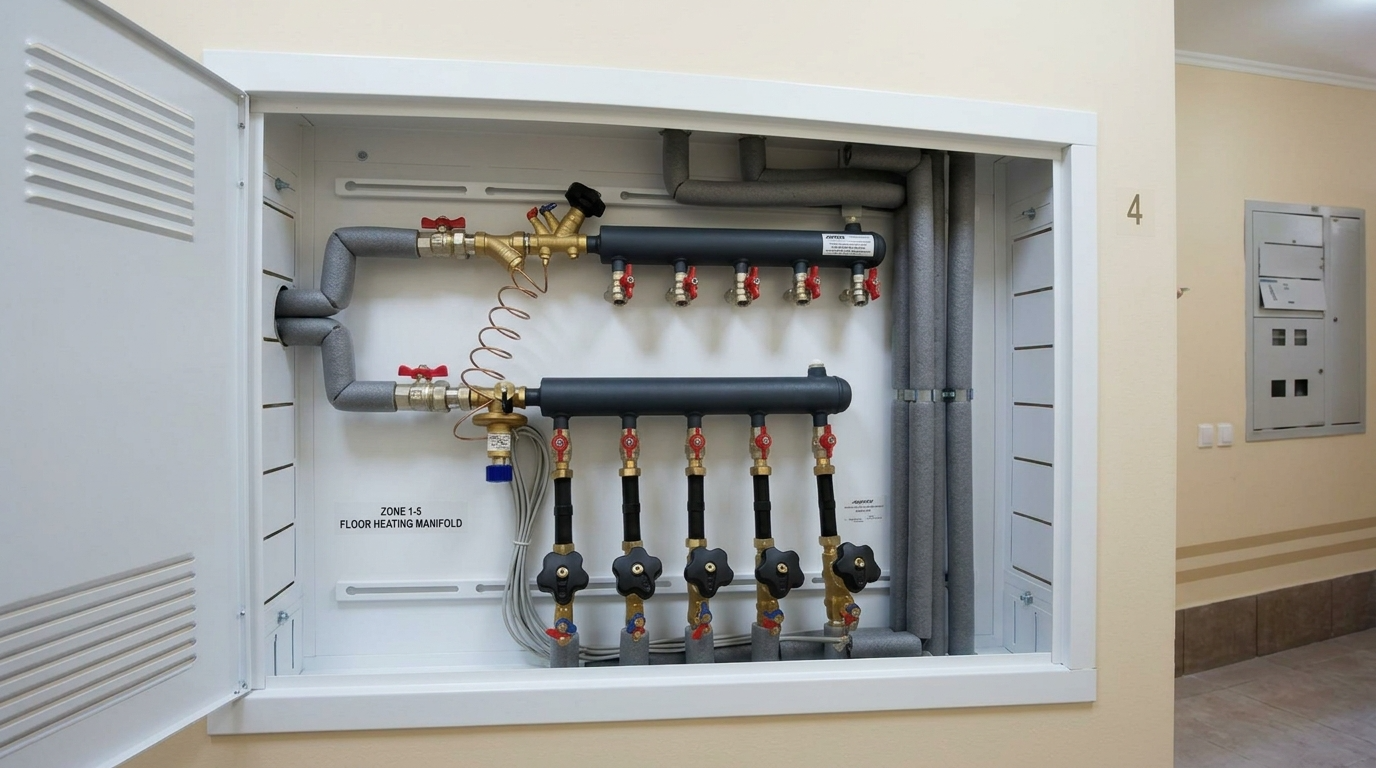

В таких проектах блок удобен тем, что собирает обслуживание в одной зоне. Монтажник видит, куда приходят трубы, где стоят фильтры, как размещены счетчики и какие ветки можно перекрыть без вмешательства в соседние контуры.
Когда решение особенно полезно
В системах отопления такой формат особенно удобен при горизонтальной разводке по квартирам. Он помогает подключать радиаторные линии, следить за расходом и аккуратно организовать учет тепловой энергии. В системах водоснабжения тот же принцип облегчает обслуживание, когда на одном этаже сходятся трубы ХВС и ГВС и требуется аккуратный доступ к запорной арматуре.
Если проект предусматривает поэтажный контроль, ручные балансировочные клапаны, регуляторы перепада и точки слива, этажный узел становится не дополнительной опцией, а обязательной частью общей схемы. Такой формат особенно полезен для поквартирного регулирования, а также на участках, близких к центральному стояку и в технически сложной разводке.
«Хороший этажный узел ценят не за название, а за то, что он дает ясную схему подключения, понятный доступ к арматуре и возможность спокойно обслуживать трубы и приборы учета».
— Максим Стаховский, эксперт компании Феникс
Что входит в состав
Базовый состав зависит от назначения, но обычно в него входят коллектор, шаровые краны, фильтры, дренаж, воздухоотводчики, крепления и узлы присоединения. Если речь идет про системы отопления, дополнительно закладывают балансировку, места под приборы учета и элементы для контроля расхода. Если рассматривают воду, проверяют редукторы, обратные клапаны и сервисные точки.
Материал и размеры подбирают по проекту. Имеют значение не только диаметр и давление, но и то, какие трубы будут подключены, где находится вход в шкаф, сколько веток требуется на этаж и насколько удобно обслуживать соединения после монтажа. В зависимости от задачи могут применяться стальные или нержавеющие комплектующие, защитные заглушки, фитинги, трубки и отдельные компоненты под индивидуальные условия объекта.

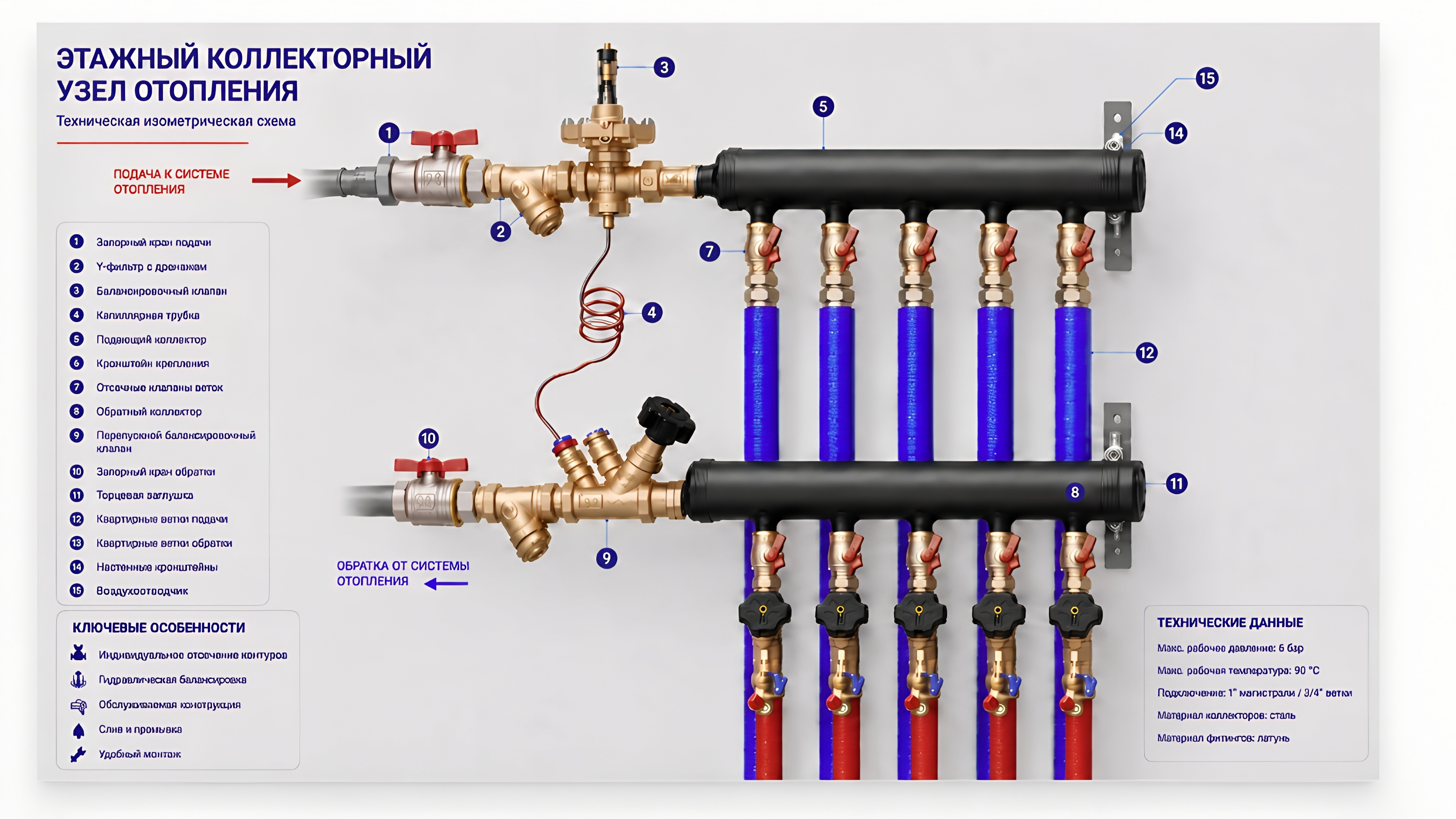

Подача, обратка и распределение
В системах отопления чаще всего используют пару коллекторов: один работает на подающем участке, второй — на обратной линии. Через них теплоноситель уходит в квартирные ветки и возвращается обратно в стояк. Такая схема помогает удерживать расход и не терять управляемость там, где длина трасс и количество радиаторов различаются.
Здесь важен не только сам коллектор, но и то, как в него заходят трубы, как расположены краны и остается ли место для обслуживания. Если компоновка слишком плотная, работать с прибором учета тепловой энергии, фильтрами и соединениями становится неудобно.
Внимание: Если на чертеже не проверены трубы, присоединения и расстояния между элементами, блок может подойти по паспорту, но не подойти по фактическому монтажу.
Учет, фильтрация и сервис
В практике эксплуатации важны не только коллектор и краны. Не меньшее значение имеют фильтры, точки слива, места под счетчики и удобный доступ к приборам учета. Для отопления это особенно важно, когда проект предусматривает учет тепловой энергии и дальнейшую поверку без остановки всего этажа.
Если такие вещи не учтены заранее, даже качественный узел перестает быть удобным. Трубы подключены, расход задан, но любая замена фильтра, крана или счетчика превращается в лишнюю работу. В этом же контуре полезны дренажные устройства, сетчатые элементы, расходомеры, манометры и ремонтные модули, которые повышают надежность обслуживания.
Как работает блок в отоплении
В системах отопления этажный коллекторный узел принимает теплоноситель от стояка и распределяет его по квартирным линиям. На этом этапе важно удержать не только сам поток, но и расчетный режим по расходу, чтобы удаленные помещения не недополучали тепло.
Поэтому в схему часто включают ручные балансировочные клапаны, регуляторы перепада давления и точки контроля. Если нагрузки по веткам разные, без этих элементов сложно стабильно держать работу сети. Особенно это заметно там, где радиаторы введены поэтапно или часть квартир запускают позже остальных.
Зачем здесь нужны регуляторы перепада
Когда длина веток отличается, ближайшие участки могут получать больше потока, а дальние — меньше. Регуляторы перепада помогают удерживать расчетные условия и не допускать заметного ухода по расходу. Для проектировщика это способ сделать работу стояка и этажной разводки спокойнее, а для монтажника — возможность избежать хаотичных жалоб после запуска.
Если при этом в проекте уже есть приборы учета, корректная балансировка становится еще важнее. Тогда учет тепловой энергии и фактический режим ближе к расчетному, а работа сети выглядит предсказуемо. Для некоторых отопительных веток дополнительно проверяют гидравлический характер контура, автоматический режим регулирования и совместимость с насосные группы или циркуляционные насосы.
Случай из практики: На жилом объекте после первого запуска выяснилось, что дальние помещения прогреваются хуже. Причина была не в радиаторах, а в том, что узел собрали без балансировки. После того как поставили ручные балансировочные клапаны, перепроверили трубы и добавили нужные комплектующие, расход выровнялся без переделки стояка.

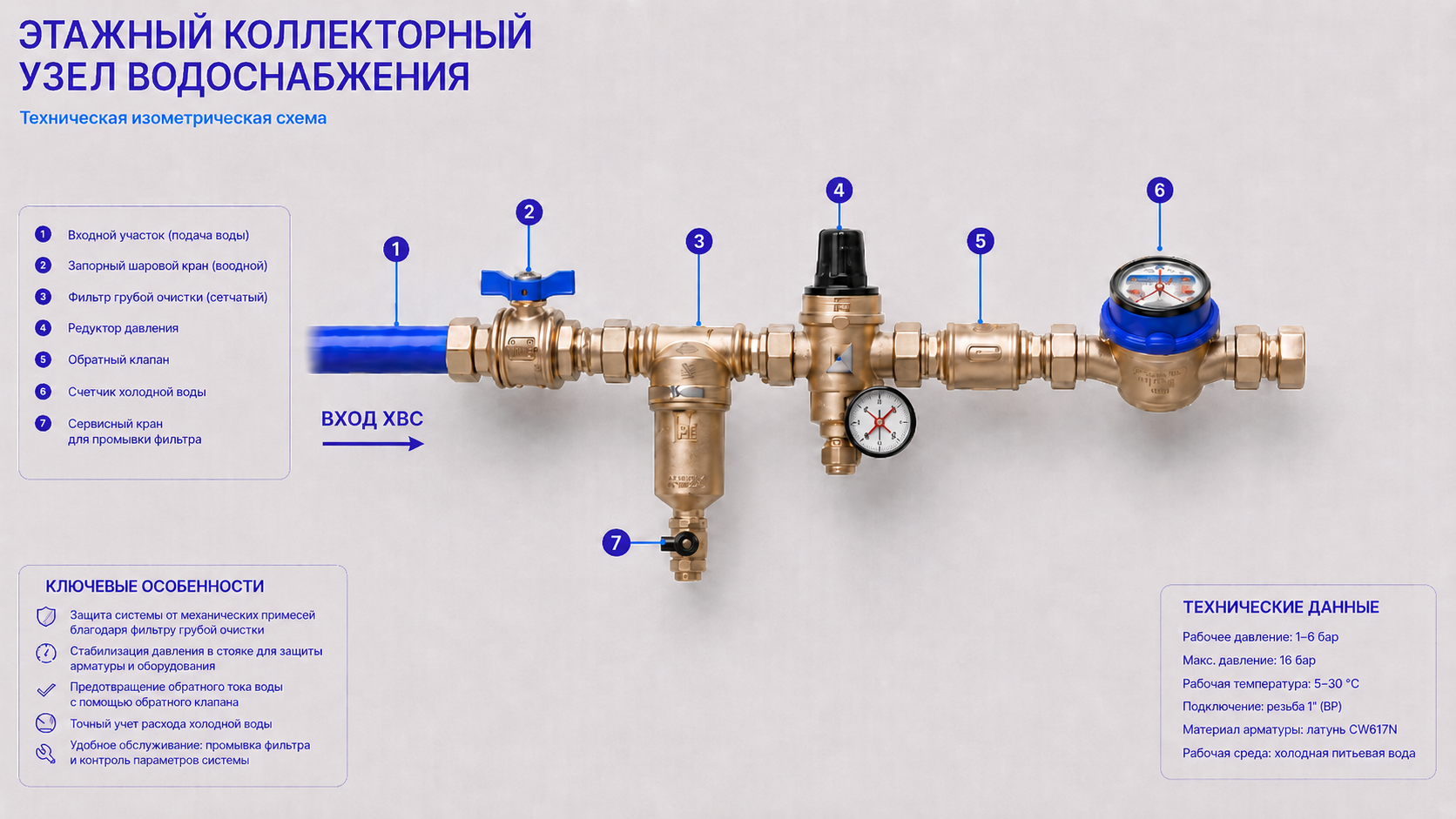

Как работает блок в водоснабжении
В системах водоснабжения этажный коллекторный узел распределяет холодную и горячую воду по отдельным квартирам или помещениям. Здесь главную роль играют давление, чистота воды и удобство обслуживания. По этой причине в одном месте стараются собрать коллектор, фильтрацию, редукторы, обратные клапаны и точки, через которые можно быстро отключить нужную линию.
Такой подход удобен не только для ремонта. Он помогает при пуске, промывке и обычной эксплуатации, когда нужно проверить отдельный участок, заменить прибор или временно перекрыть одну ветку, не трогая остальные трубы на этаже.
Почему важны редукторы и обратные клапаны
Если давление на вводе выше расчетного, редукторы защищают внутренние линии и подключенное оборудование. Обратные клапаны не дают потоку идти в неверном направлении, а фильтры задерживают механические примеси. В результате системы работают спокойнее, а трубы и арматура меньше страдают от скачков и загрязнений.
Для объектов с высокой нагрузкой дополнительно оценивают качество соединений, место под сервис и то, насколько удобно добраться до каждого элемента. Если доступ плохой, даже правильно выбранный узел быстро перестает быть удобным. На практике здесь могут использоваться комбинированные узлы, защитные устройства, датчики, автоматика и отдельные станции управления.
На что смотреть при подборе
Подбор начинают не с общего названия, а с параметров проекта. Сначала определяют, для каких сетей нужен блок, затем уточняют количество веток, расход, давление, температуру и состав арматуры. После этого проверяют, какие трубы подходят по диаметру и материалу, где расположен вход и как будут подключены линии на этаже.
Для систем отопления отдельно смотрят на балансировку, работу с приборами учета и возможность корректно вести учет тепловой энергии. Для воды важнее редукторы, обратные клапаны, фильтрация и удобный доступ к сервису. Такой порядок позволяет сразу отсечь решения, которые похожи по описанию, но не подходят по фактической задаче. Дополнительно проверяют тип исполнения, присоединительный размер, комплект поставки, документацию, характеристики и то, насколько решение подходит для проектировании конкретного здания.
Совет: До заказа проверьте не только коллектор и краны, но и то, как в шкаф входят трубы, остается ли место под инструмент и можно ли без проблем снять счетчик, фильтр или теплосчетчики с ремонтной вставкой.
Типичные ошибки
Одна из частых ошибок — считать, что любой этажный коллекторный узел можно выбрать только по числу выходов. На деле важны и системы, и состав арматуры, и реальные трубы, и доступ к обслуживанию. Вторая ошибка — игнорировать глубину шкафа и размещение элементов: на бумаге все помещается, а на объекте к фильтру или крану уже трудно подлезть.
Третья ошибка связана с учетом и балансировкой. Если проекту нужны приборы учета, регуляторы перепада и ручные балансировочные элементы, убирать их ради экономии опасно. Тогда распределительный узел формально собран, но работа всей сети становится менее стабильной. Отдельно стоит проверять, установлен ли блок с учетом нижнего подвода, есть ли стальные или нержавеющие детали нужного типа и не мешают ли дополнительные комплектующие нормальной настройке.
Чек-лист перед заказом
Перед покупкой полезно пройти короткую проверку, чтобы не получить красивую, но неудобную сборку.
- Уточните, для каких сетей нужен блок.
- Сверьте расход, давление и температуру.
- Проверьте, какие трубы будут подключены.
- Убедитесь, что коллектор подходит по выходам.
- Проверьте состав арматуры и фильтрации.
- Оцените доступ к приборам учета и сервису.
- Сверьте место под краны, фильтры и соединения.
- Проверьте, нужны ли регуляторы перепада давления.
Практический вывод
Этажный коллекторный узел нужен там, где сети важно не просто подключить, а сделать понятными для эксплуатации. Если блок подобран по проекту, в нем заранее учтены коллектор, трубы, арматура, сервис и работа с приборами учета. Тогда монтаж проходит спокойнее, а дальнейшее обслуживание не превращается в постоянный источник проблем.
При выборе важно смотреть на всю схему сразу: где находится распределительный узел, как входят трубы, как организован доступ к запорной арматуре, нужен ли учет тепловой энергии и предусмотрены ли ручные балансировочные элементы. Именно такой подход дает рабочий результат, а не просто красивую сборку по каталогу.
В расширенной комплектации могут встречаться насосные группы, циркуляционные насосы, расходомеры, манометры, датчики, терморегулятор, автоматика, модули управления, защитные устройства, компенсаторы, фитинги, заглушки и другие комплектующие. Для отопительных контуров теплого пола, радиаторных веток и комбинированных схем особенно важно, чтобы узел был установлен правильно, нужный режим помогал поддерживать автоматический или ручной контур регулирования, а проектная документация фиксировала тип, характеристики и оптимальное место применения.
Именно благодаря такому подходу этажный блок лучше работает в современных инженерных схемах: он сохраняет гибкость, упрощает процесс сервисного доступа, поддерживает надежность и позволяет без лишних переделок включать индивидуальные линии в общую трубопроводную схему здания.
Важно: изображения и схемы в статье приведены только для наглядной иллюстрации текста и не должны использоваться как готовая схема для сборки, монтажа или проектного применения
