- Производитель: Ридан
- Страна: Россия
- Категория: Комбинированные балансировочные клапаны Ридан
- Код товара: 003Z1906R
- Артикул: 003Z1906R
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Способ присоединения
- фланец
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 150
- Температура макс., С
- 110
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 38,5-140
- Номинальный расход при настройке 100%, м3/ч
- 140
- Рабочая среда
- вода и водные растворы гликолей до 50%
- Измерительные ниппели
- с измерительными ниппелями
- Серия товаров
- AQF-R

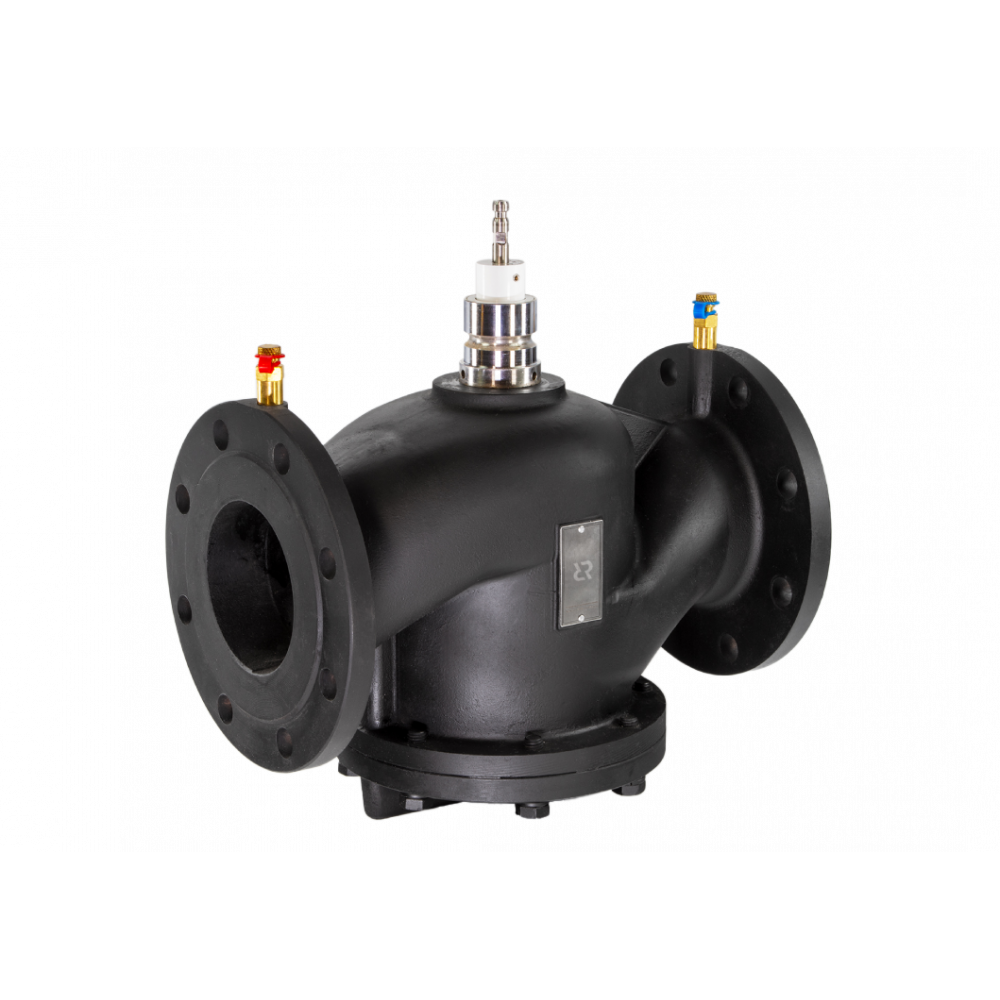

Ридан AQF-R 003Z1906R DN150 устанавливают в системах с постоянными гидравлическими характеристиками, где требуется ограничить и стабилизировать расход. Области применения включают холодоснабжение установок кондиционирования воздуха, а также автоматическое регулирование температуры в системах вентиляции и кондиционирования воздуха.
Клапан AQF-R объединяет функцию автоматического ограничителя расхода с функцией регулирующего клапана. Встроенный регулятор перепада давлений удерживает постоянный перепад на регулирующем клапане независимо от колебаний давления в трубопроводной сети, что поддерживает стабильное регулирование при разных загрузках системы.
Модель 003Z1906R имеет DN 150 и фланцевое присоединение. Диапазон настройки расхода составляет 38,5-140 м³/ч, а номинальный расход при настройке 100% — 140 м³/ч. Минимальный перепад для работы клапана равен 0,3 бар; максимально допустимый перепад давлений — 4 бар.
Корпус AQF-R выполнен из ковкого чугуна, уплотнительные кольца и мембранный элемент — из EPDM. Конусы регулирующего клапана и регулятора перепада давления, седло регулирующего клапана и пружины изготовлены из нержавеющей стали. Клапан работает с водой и водными растворами гликолей до 50%, выдерживает номинальное давление PN 16 и температуру рабочей среды до 110 °C.
Измерительные ниппели входят в исполнение модели 003Z1906R. С электрическим приводом AQF-R добавляет к ограничению расхода регулирование расхода тепло- или холодоносителя; без привода применяется фиксатор штока, и клапан выполняет ограничение расхода без функции перекрытия потока. Комплект поставки включает клапан AQF-R, паспорт и руководство по эксплуатации в электронном виде.
- Артикул: 003Z1906R;
- серия: Ридан AQF-R;
- DN 150, PN 16;
- присоединение: фланец;
- настройка расхода: 38,5-140 м³/ч;
- номинальный расход при настройке 100%: 140 м³/ч;
- минимальный перепад для работы: 0,3 бар;
- максимально допустимый перепад давлений: 4 бар;
- с измерительными ниппелями.
Документы на Измерительный ниппель Ридан AQF-R 003Z1906R DN150:
