- Производитель: Ридан
- Страна: Россия
- Категория: Комбинированные балансировочные клапаны Ридан
- Код товара: 003Z1907R
- Артикул: 003Z1907R
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Способ присоединения
- фланец
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 200
- Температура макс., С
- 110
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 48-175
- Номинальный расход при настройке 100%, м3/ч
- 175
- Рабочая среда
- вода и водные растворы гликолей до 50%
- Измерительные ниппели
- с измерительными ниппелями
- Серия товаров
- AQF-R

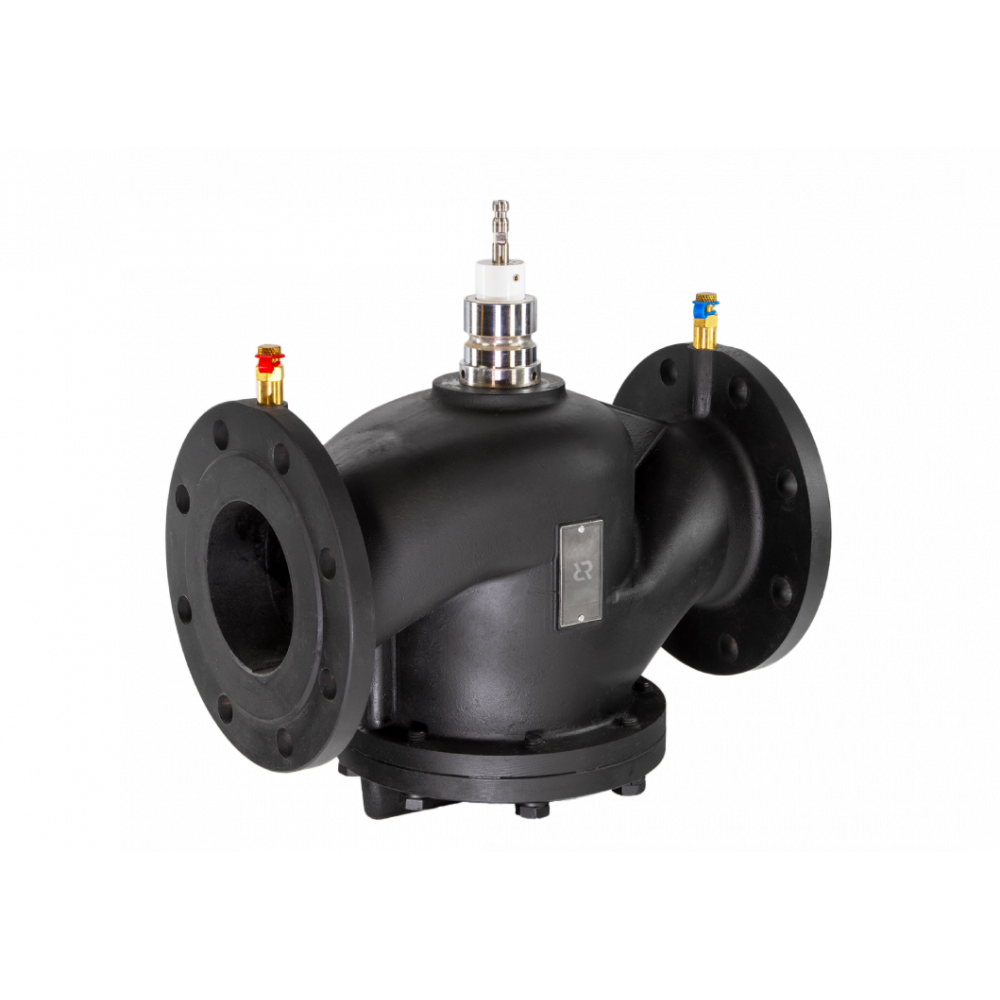

Модель 003Z1907R серии Ридан AQF-R относится к комбинированным балансировочным клапанам для систем с постоянными гидравлическими характеристиками. Клапан ограничивает и стабилизирует расход, в том числе в холодоснабжении установок кондиционирования воздуха, а также применяется для автоматического регулирования температуры в системах вентиляции и кондиционирования воздуха.
AQF-R выполняет функцию автоматического ограничителя расхода и может работать как регулирующий клапан при установке электрического привода. Встроенный регулятор перепада давлений поддерживает постоянный перепад на регулирующем клапане при изменениях давления в трубопроводной сети, поэтому регулирование остаётся стабильным во всём диапазоне загрузок системы.
003Z1907R имеет DN 200 и фланцевое присоединение. Расход настраивается в диапазоне 48-175 м³/ч, номинальный расход при настройке 100% составляет 175 м³/ч. Для работы клапана требуется минимальный перепад 0,35 бар, а максимально допустимый перепад давлений ограничен 4 бар.
Корпус клапана выполнен из ковкого чугуна. Уплотнительные кольца и мембранный элемент изготовлены из EPDM, конусы регулирующего клапана и регулятора перепада давления, седло регулирующего клапана и пружины — из нержавеющей стали. Рабочая среда — вода и водные растворы гликолей до 50%, температура рабочей среды — до 110 °C, номинальное давление — PN 16.
Исполнение 003Z1907R поставляется с измерительными ниппелями. При работе без электрического привода клапану нужен фиксатор штока: в таком режиме AQF-R ограничивает расход, остаётся нормально-открытым и не используется для перекрытия потока. Комплект поставки состоит из клапана AQF-R, паспорта и руководства по эксплуатации в электронном виде.
- Артикул: 003Z1907R;
- серия: Ридан AQF-R;
- DN 200, PN 16;
- присоединение: фланец;
- настройка расхода: 48-175 м³/ч;
- номинальный расход при настройке 100%: 175 м³/ч;
- минимальный перепад для работы: 0,35 бар;
- максимально допустимый перепад давлений: 4 бар;
- с измерительными ниппелями.
Документы на Измерительный ниппель Ридан AQF-R 003Z1907R DN200:
