- Производитель: Ридан
- Страна: Россия
- Категория: Комбинированные балансировочные клапаны Ридан
- Код товара: 003Z1973R
- Артикул: 003Z1973R
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Способ присоединения
- фланец
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 65
- Температура макс., С
- 110
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 5,9-24
- Номинальный расход при настройке 100%, м3/ч
- 24
- Рабочая среда
- вода и водные растворы гликолей до 50%
- Измерительные ниппели
- с измерительными ниппелями
- Серия товаров
- AQF-R

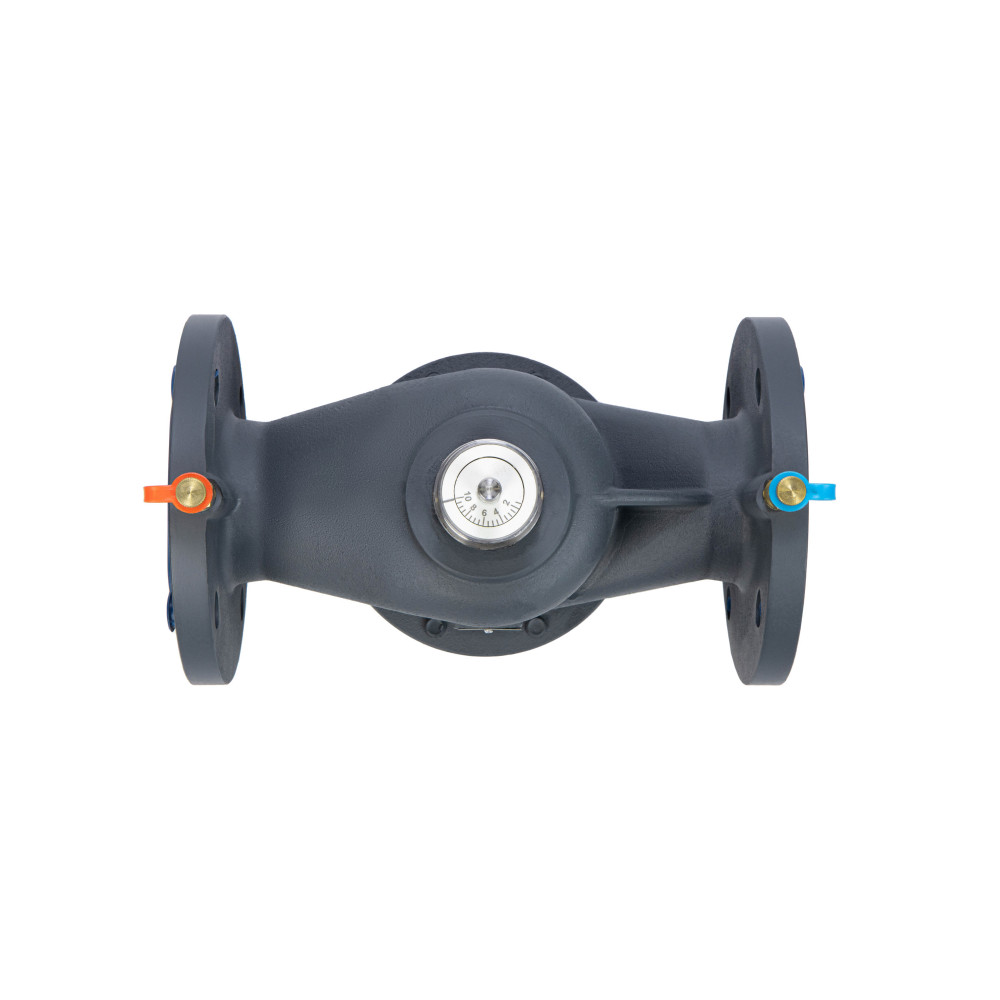

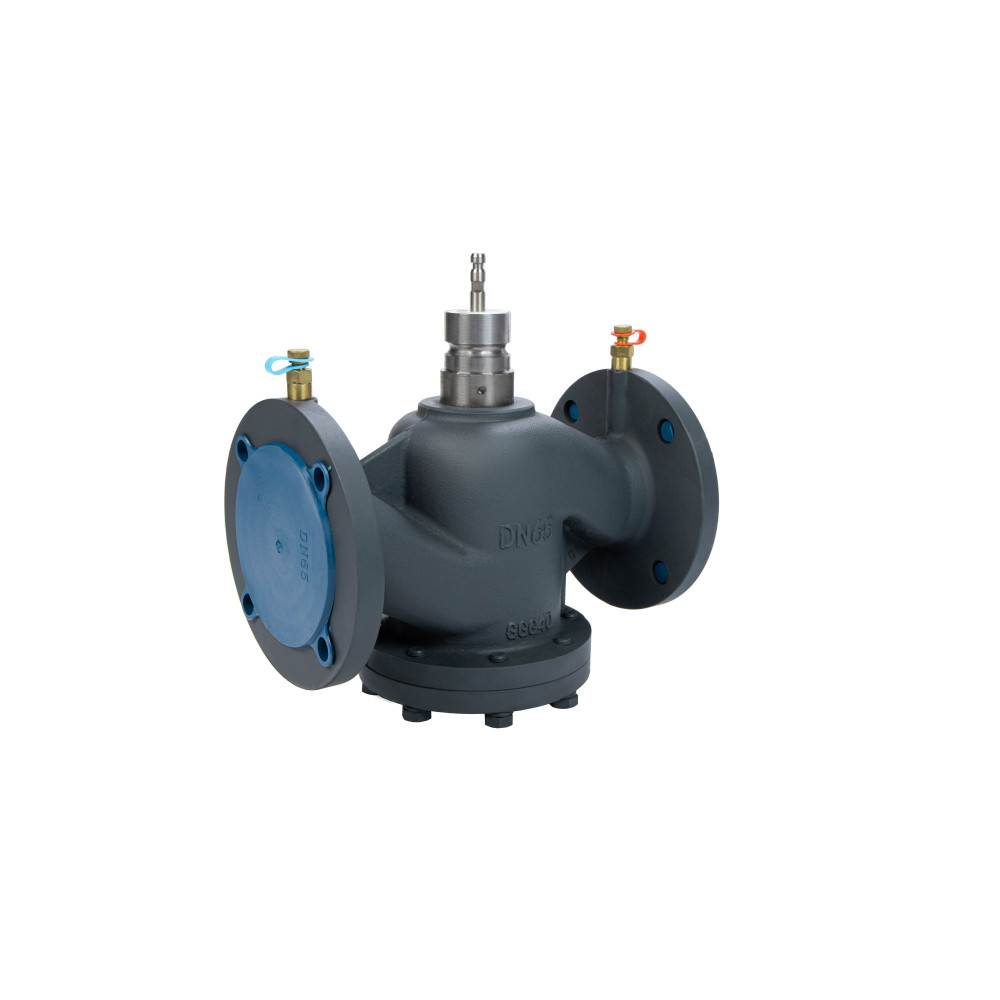

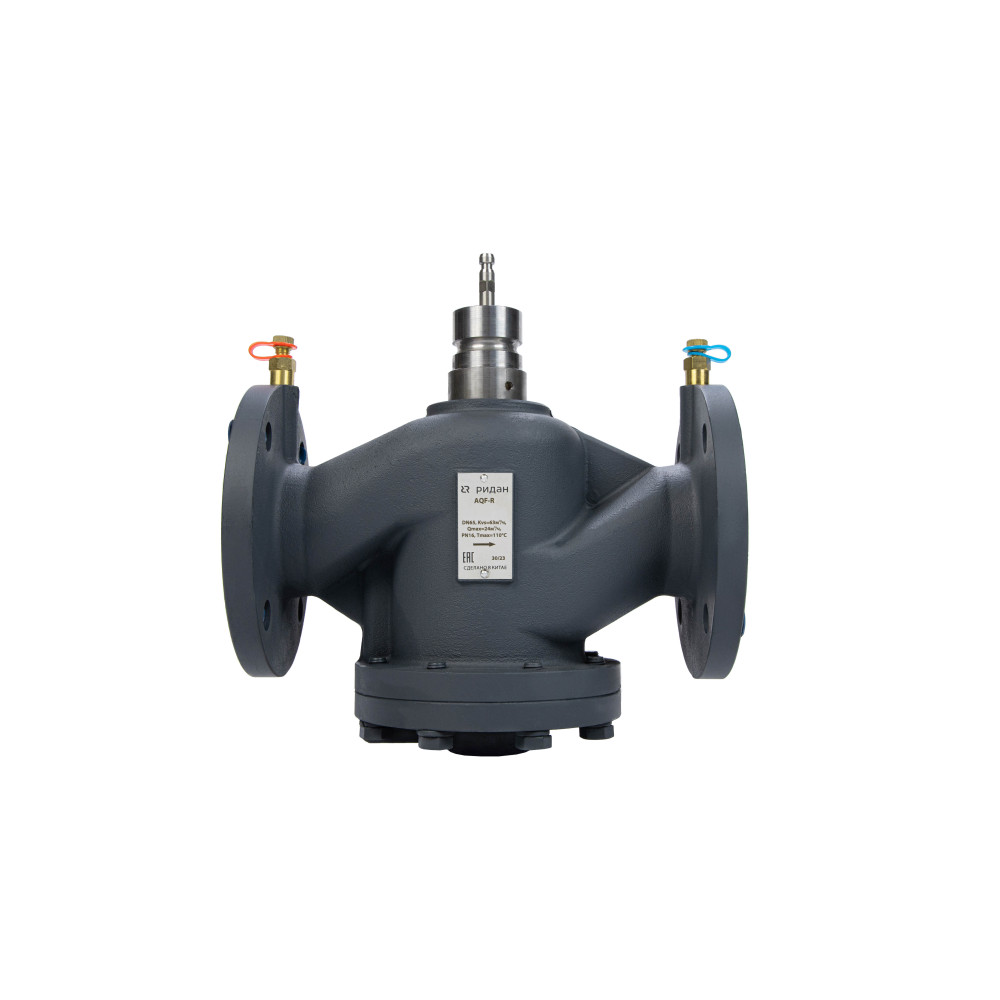

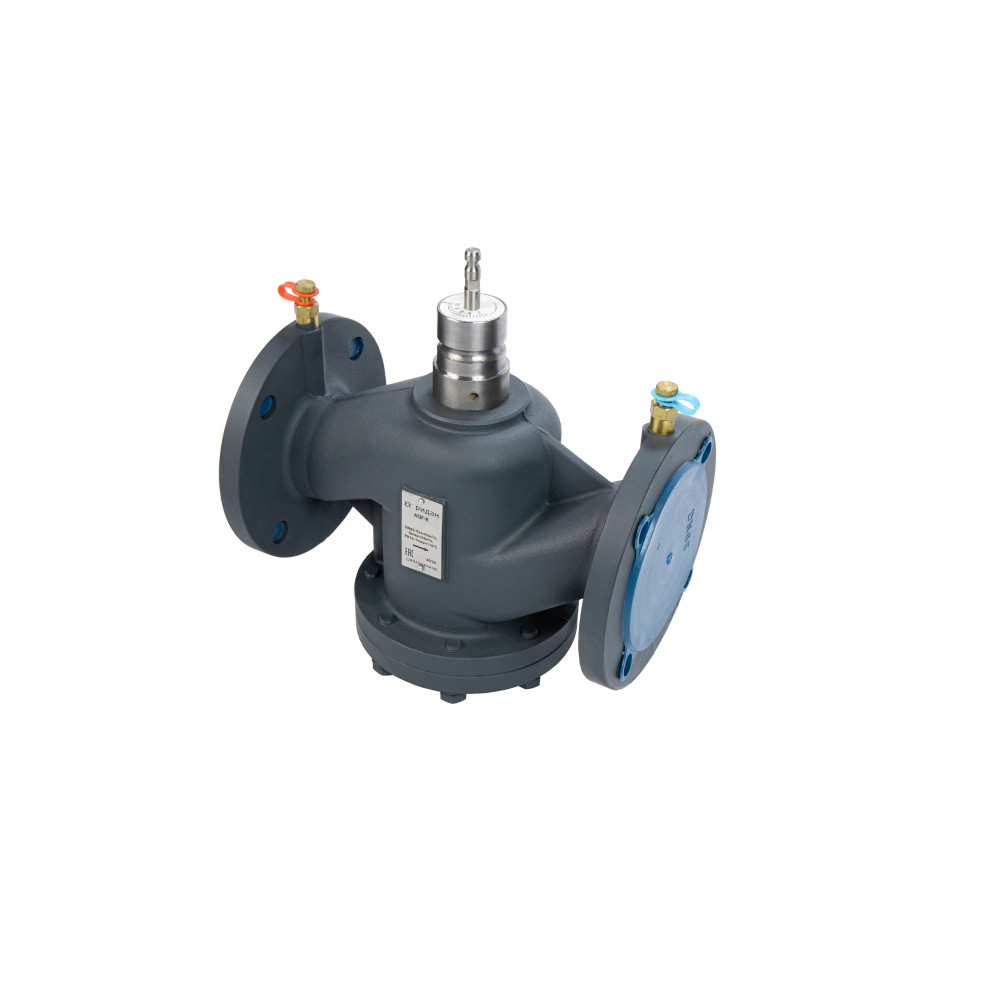

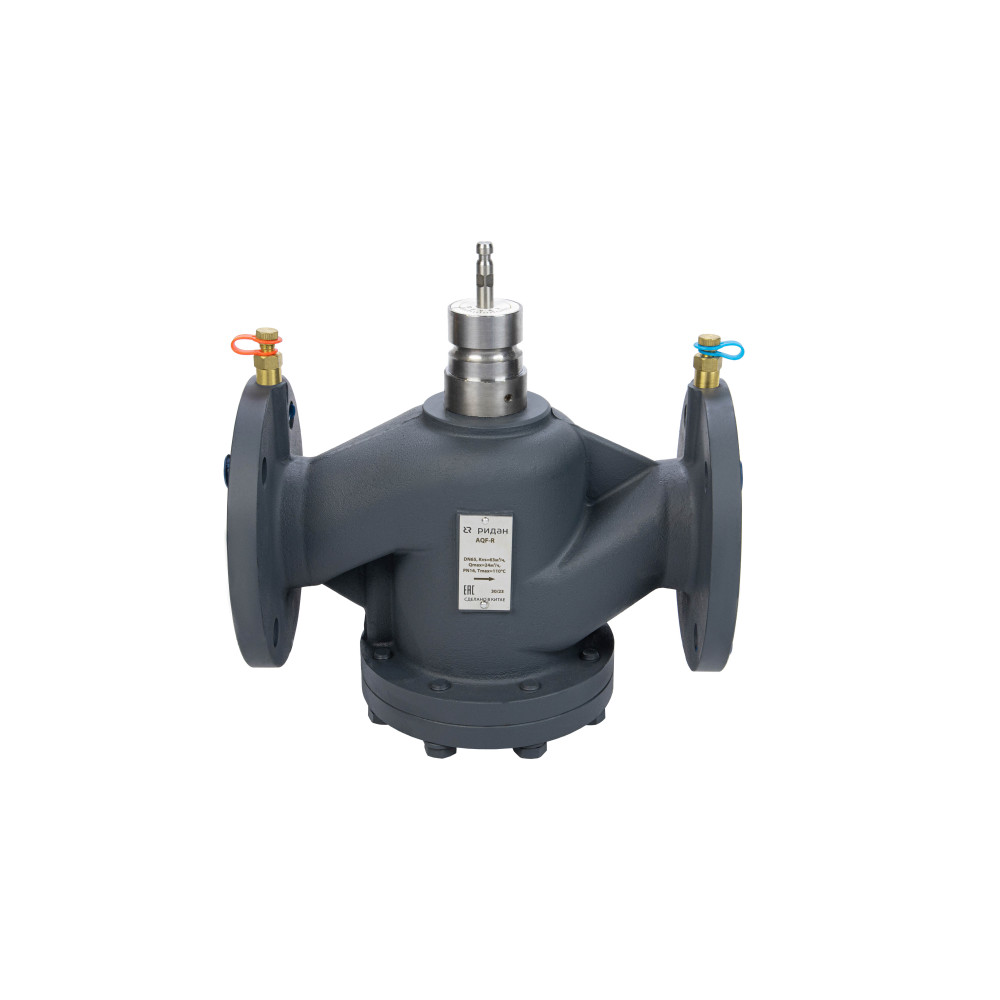

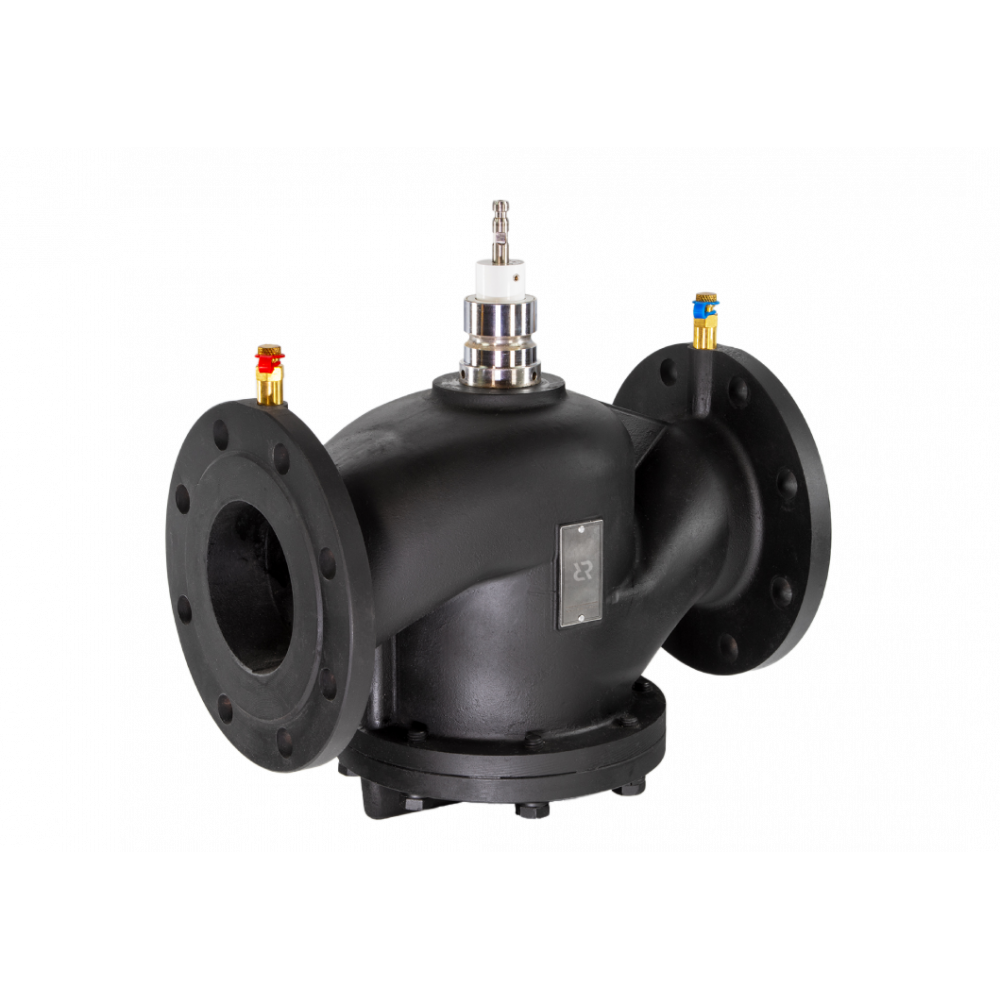

Комбинированный балансировочный клапан Ридан AQF-R 003Z1973R DN65 применяют для ограничения и стабилизации расхода в системах с постоянными гидравлическими характеристиками, включая холодоснабжение установок кондиционирования воздуха. Фланцевое присоединение подходит для трубопроводных узлов DN 65, где требуется автоматическое удержание расхода на заданном уровне.
AQF-R совмещает функции автоматического ограничителя расхода и регулирующего клапана. Встроенный регулятор перепада давления поддерживает постоянный перепад на регулирующем клапане при колебаниях давления в трубопроводной сети, поэтому регулирование остается стабильным в разных режимах загрузки системы.
Модель 003Z1973R настраивается на расход 5,9–24 м³/ч; номинальный расход при настройке 100% составляет 24 м³/ч. Минимальный перепад, требуемый для работы клапана, равен 0,3 бар, максимально допустимый перепад давлений — 4 бар. При работе без привода клапан применяют с фиксатором штока; в таком варианте он выполняет ограничение расхода, остается нормально-открытым и не используется для перекрытия потока.
Корпус клапана выполнен из ковкого чугуна, уплотнительные кольца и мембранный элемент — из EPDM. Конус регулирующего клапана, седло регулирующего клапана, конус регулятора перепада давления и пружины изготовлены из нержавеющей стали. Клапан рассчитан на PN 16, рабочую среду в виде воды и водных растворов гликолей до 50% и температуру рабочей среды до 110 °C; контакт с питьевой водой в системах хозяйственно-питьевого водоснабжения исключён.
Измерительные ниппели входят в исполнение модели 003Z1973R. При установке электрического привода к функции автоматического ограничения расхода добавляется регулирование расхода тепло- или холодоносителя; без привода требуется фиксатор штока. В комплект поставки входят клапан AQF-R, паспорт и руководство по эксплуатации в электронном виде.
- Артикул: 003Z1973R;
- серия: Ридан AQF-R;
- тип: комбинированный балансировочный клапан;
- DN 65, PN 16;
- присоединение: фланец;
- настройка расхода: 5,9–24 м³/ч;
- расход при настройке 100%: 24 м³/ч;
- максимально допустимый перепад давлений: 4 бар;
- с измерительными ниппелями.
