- Производитель: Ридан
- Страна: Россия
- Категория: Комбинированные балансировочные клапаны Ридан
- Код товара: 003Z1974R
- Артикул: 003Z1974R
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Способ присоединения
- фланец
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 80
- Температура макс., С
- 110
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 9,2-34
- Номинальный расход при настройке 100%, м3/ч
- 34
- Рабочая среда
- вода и водные растворы гликолей до 50%
- Измерительные ниппели
- с измерительными ниппелями
- Серия товаров
- AQF-R

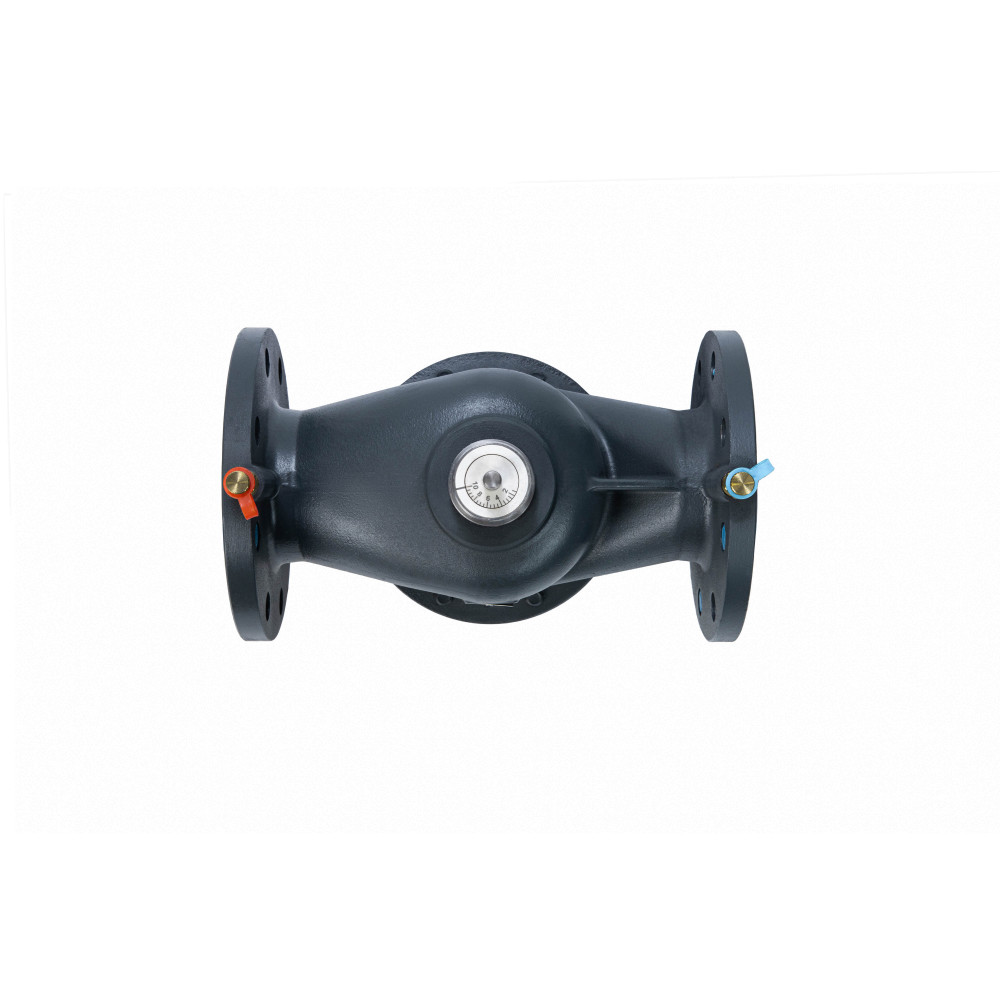

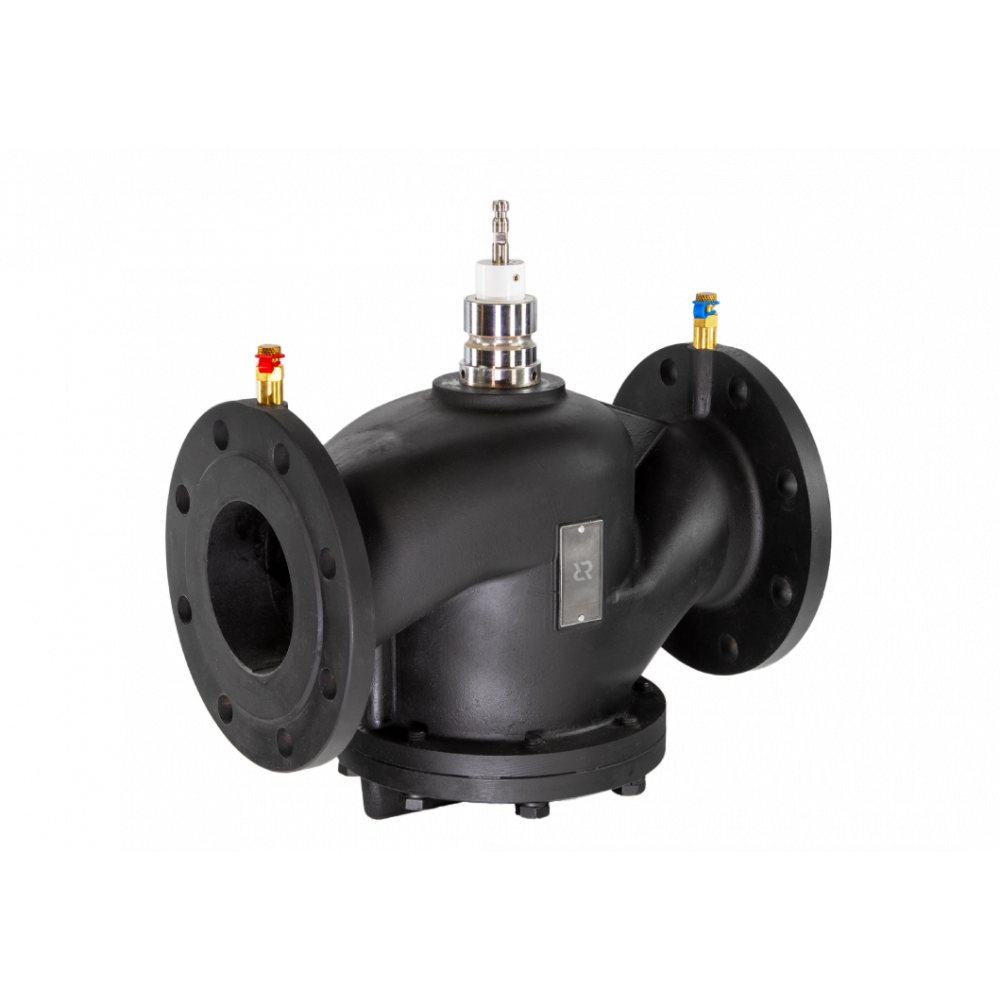

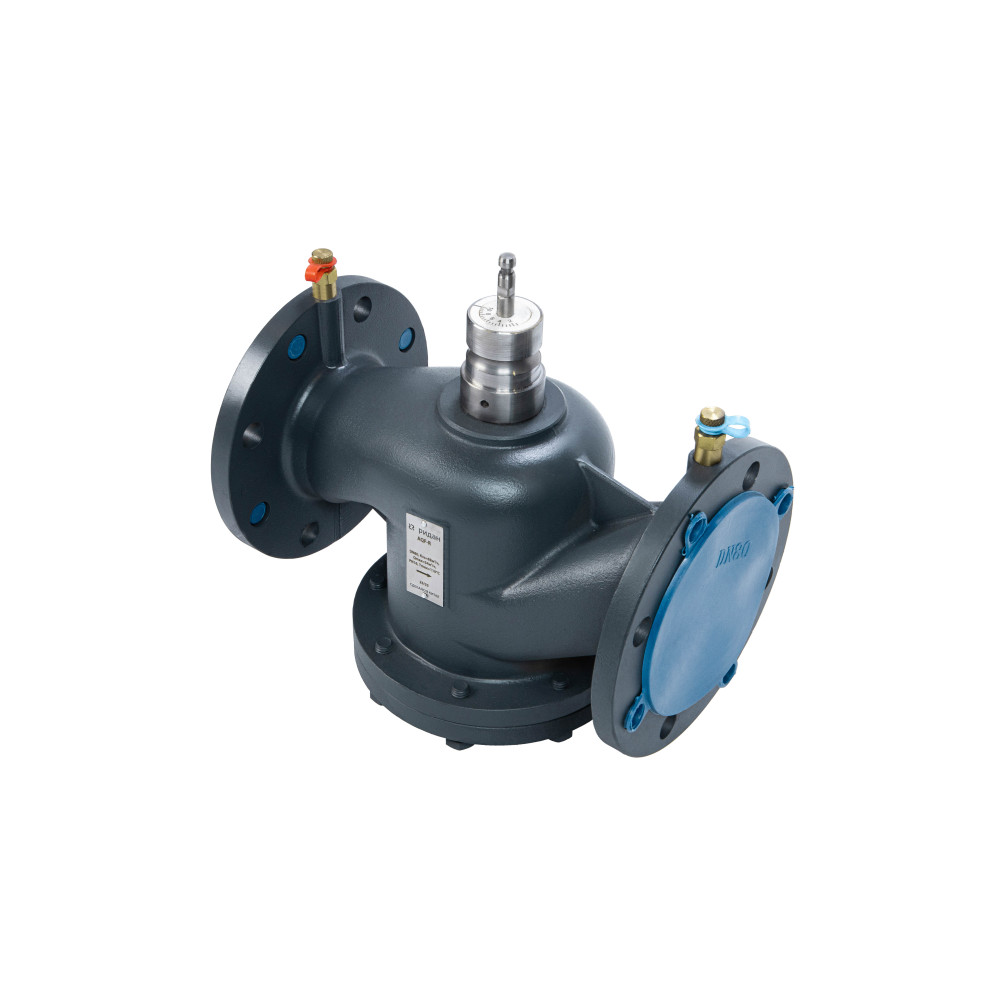

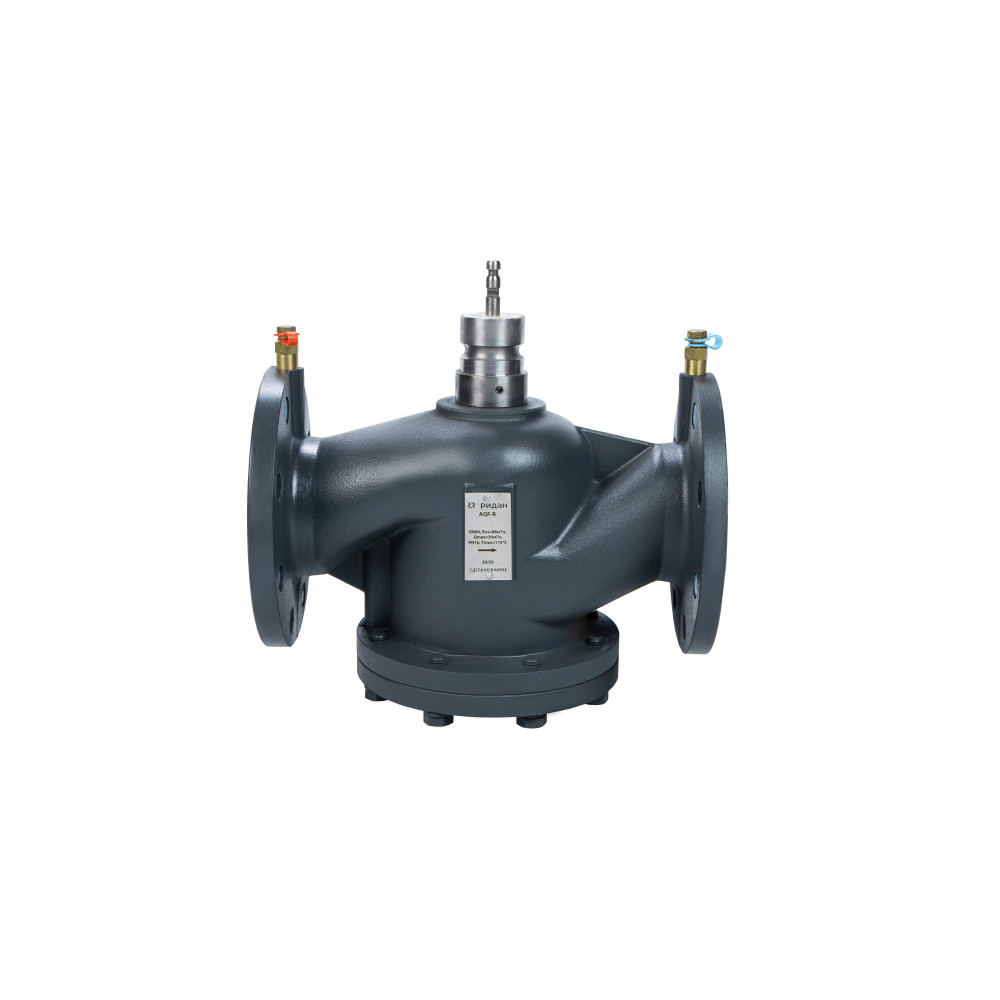

Ридан AQF-R 003Z1974R DN80 используют в системах с постоянными гидравлическими характеристиками, где требуется ограничивать и стабилизировать расход тепло- или холодоносителя. Типичные области применения включают холодоснабжение установок кондиционирования воздуха и автоматическое регулирование температуры в системах вентиляции и кондиционирования.
Клапан объединяет автоматический ограничитель расхода и регулирующий клапан. Встроенный регулятор перепада давления удерживает постоянный перепад на регулирующем клапане независимо от колебаний давления в трубопроводной сети; за счет этого регулирование сохраняет стабильность во всем диапазоне загрузок системы.
Модель 003Z1974R имеет DN 80 и фланцевое присоединение. Диапазон настройки расхода составляет 9,2–34 м³/ч, а номинальный расход при настройке 100% — 34 м³/ч. Минимальный перепад, необходимый для работы клапана, равен 0,3 бар; максимально допустимый перепад давлений составляет 4 бар.
Корпус AQF-R изготовлен из ковкого чугуна. В уплотнительных кольцах и мембранном элементе применяется EPDM, а конус регулирующего клапана, седло, конус регулятора перепада давления и пружины выполнены из нержавеющей стали. Рабочая среда — вода и водные растворы гликолей до 50%; номинальное давление PN 16, температура рабочей среды до 110 °C. Контакт с питьевой водой в системах хозяйственно-питьевого водоснабжения исключён.
003Z1974R поставляется с измерительными ниппелями. При установке электрического привода AQF-R дополняет автоматическое ограничение расхода функцией регулирующего клапана; без привода клапан применяют с фиксатором штока, и он остается нормально-открытым без функции перекрытия потока. Комплект поставки включает клапан AQF-R, паспорт и руководство по эксплуатации в электронном виде.
- Артикул: 003Z1974R;
- серия: Ридан AQF-R;
- тип: комбинированный балансировочный клапан;
- DN 80, PN 16;
- присоединение: фланец;
- настройка расхода: 9,2–34 м³/ч;
- расход при настройке 100%: 34 м³/ч;
- минимальный рабочий перепад: 0,3 бар;
- с измерительными ниппелями.
Документы на Измерительный ниппель Ридан AQF-R 003Z1974R DN80:
