- Производитель: Ридан
- Страна: Россия
- Категория: Комбинированные балансировочные клапаны Ридан
- Код товара: 003Z1975R
- Артикул: 003Z1975R
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Способ присоединения
- фланец
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 100
- Температура макс., С
- 110
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 13-48
- Номинальный расход при настройке 100%, м3/ч
- 48
- Рабочая среда
- вода и водные растворы гликолей до 50%
- Измерительные ниппели
- с измерительными ниппелями
- Серия товаров
- AQF-R

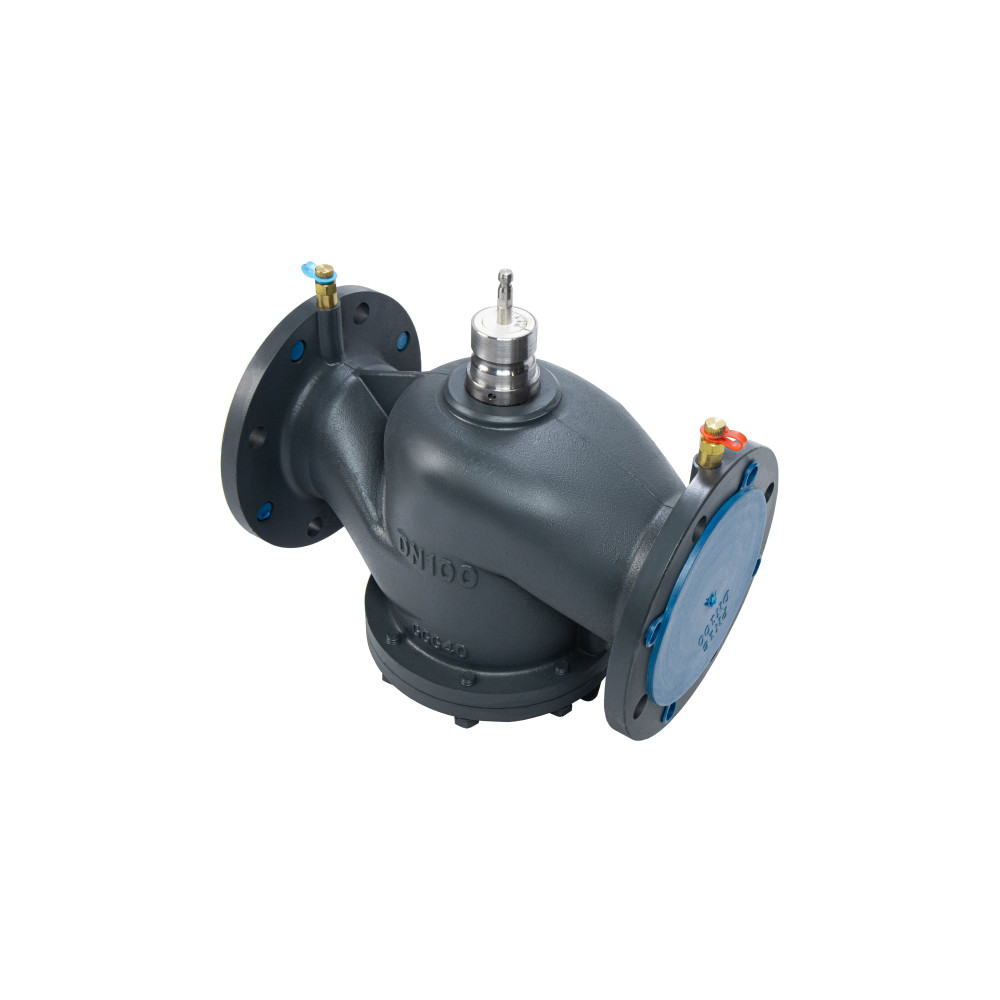

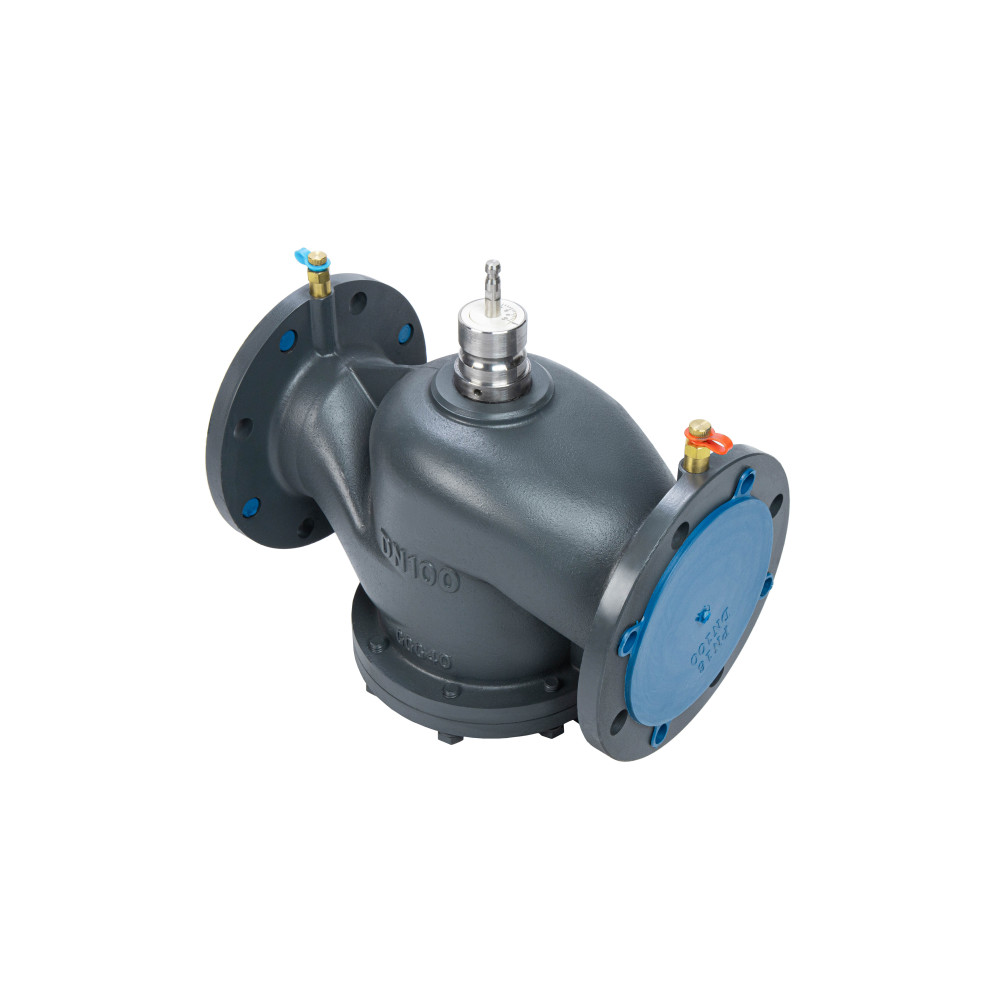

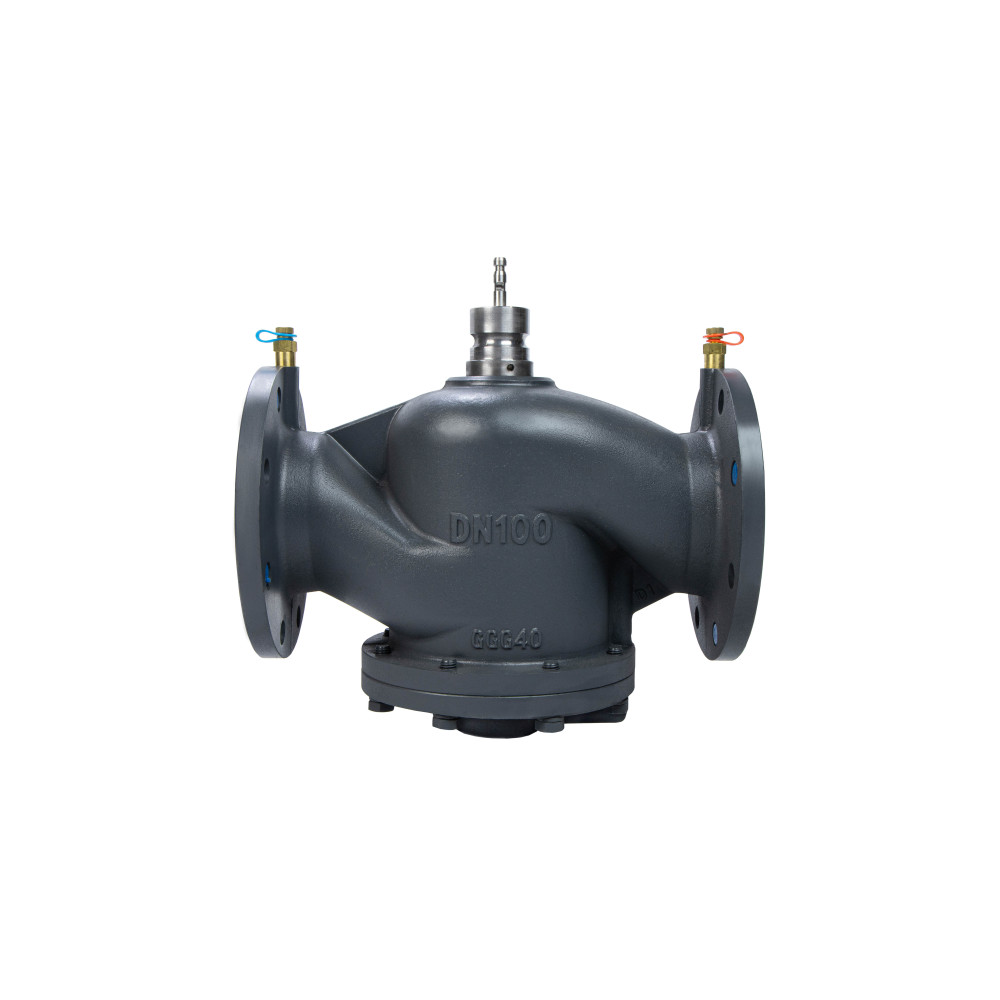

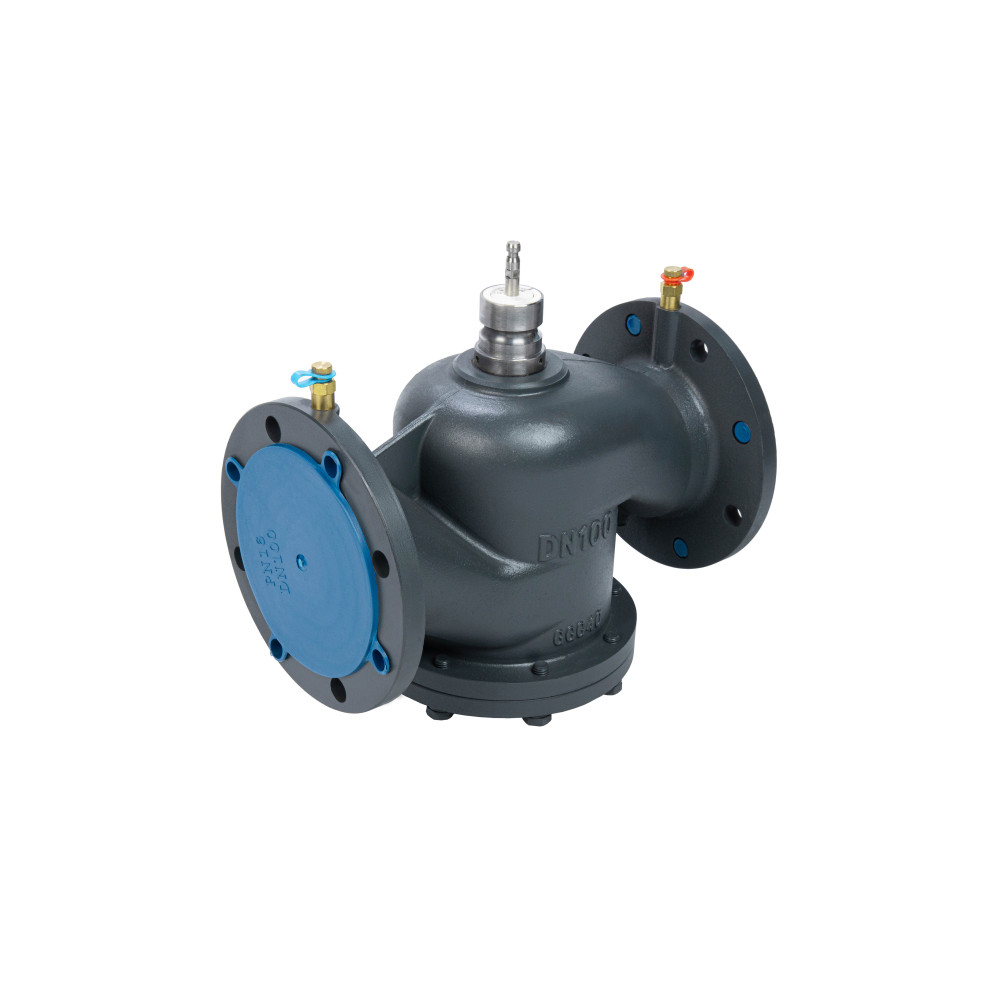

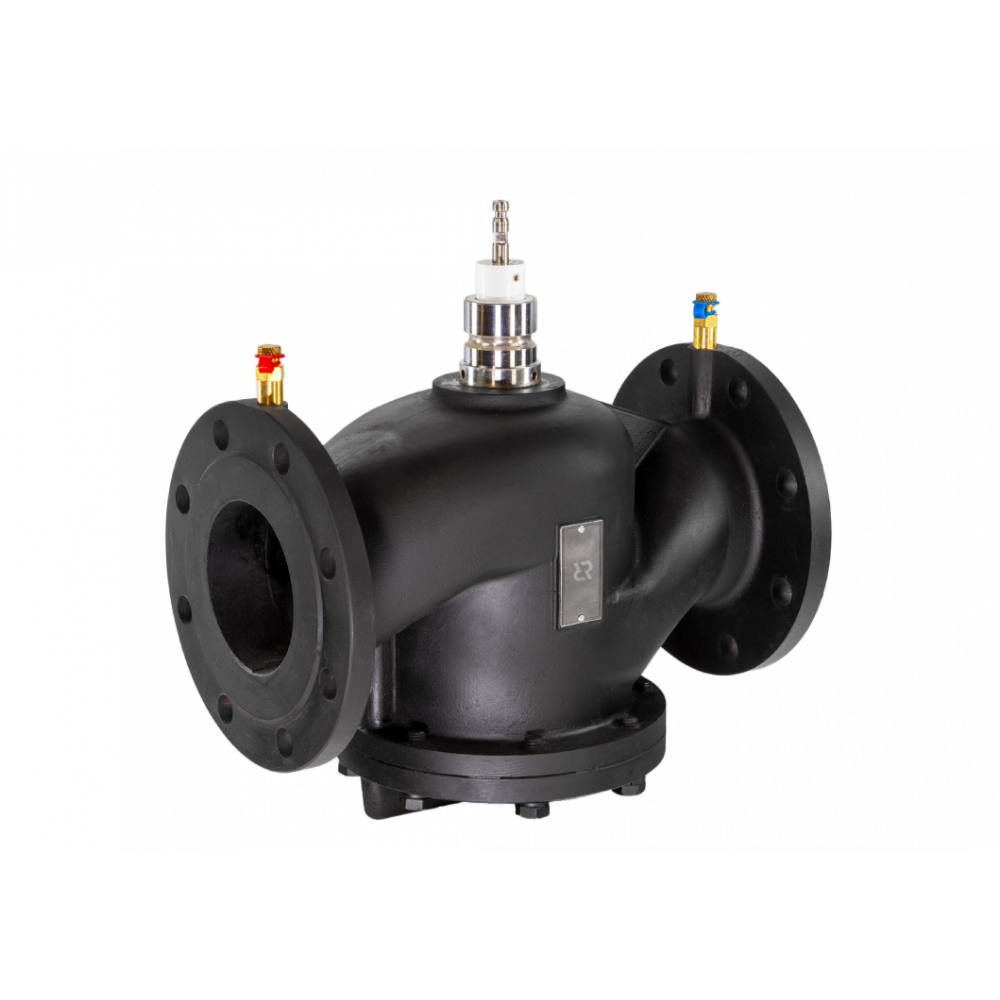

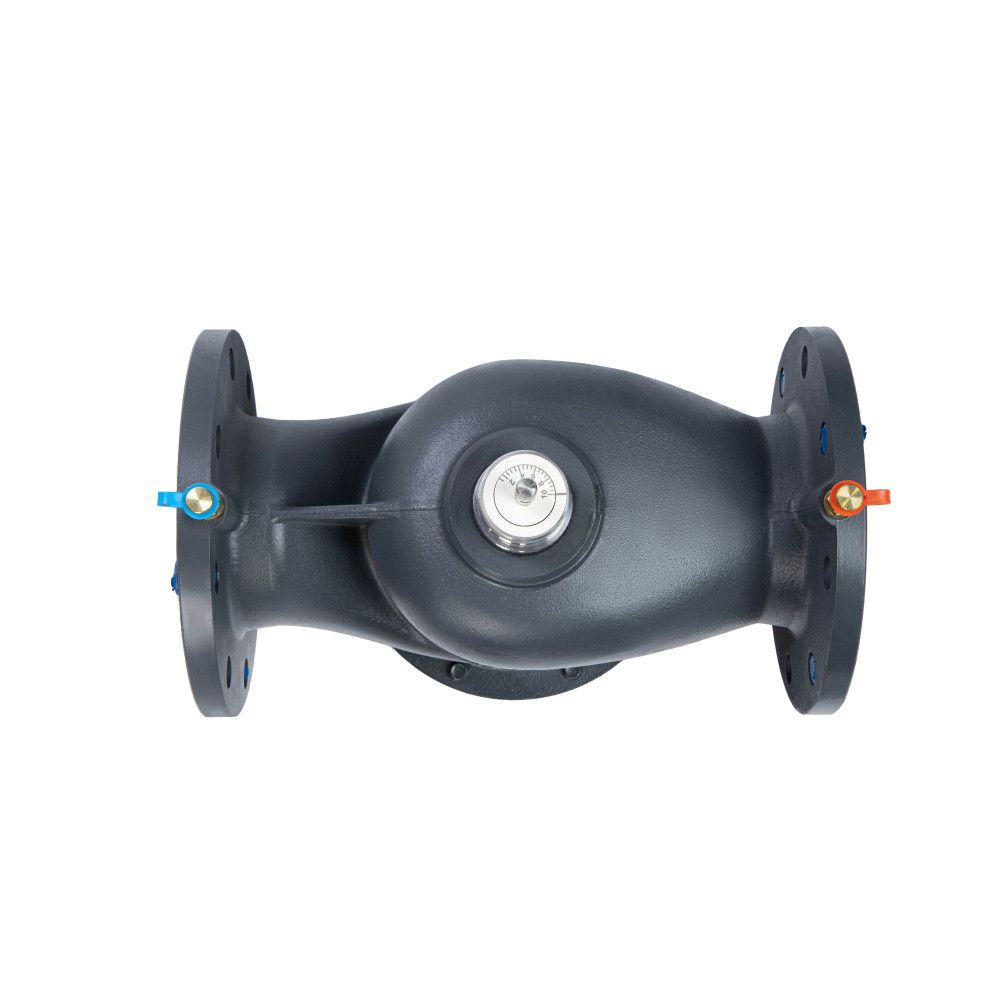

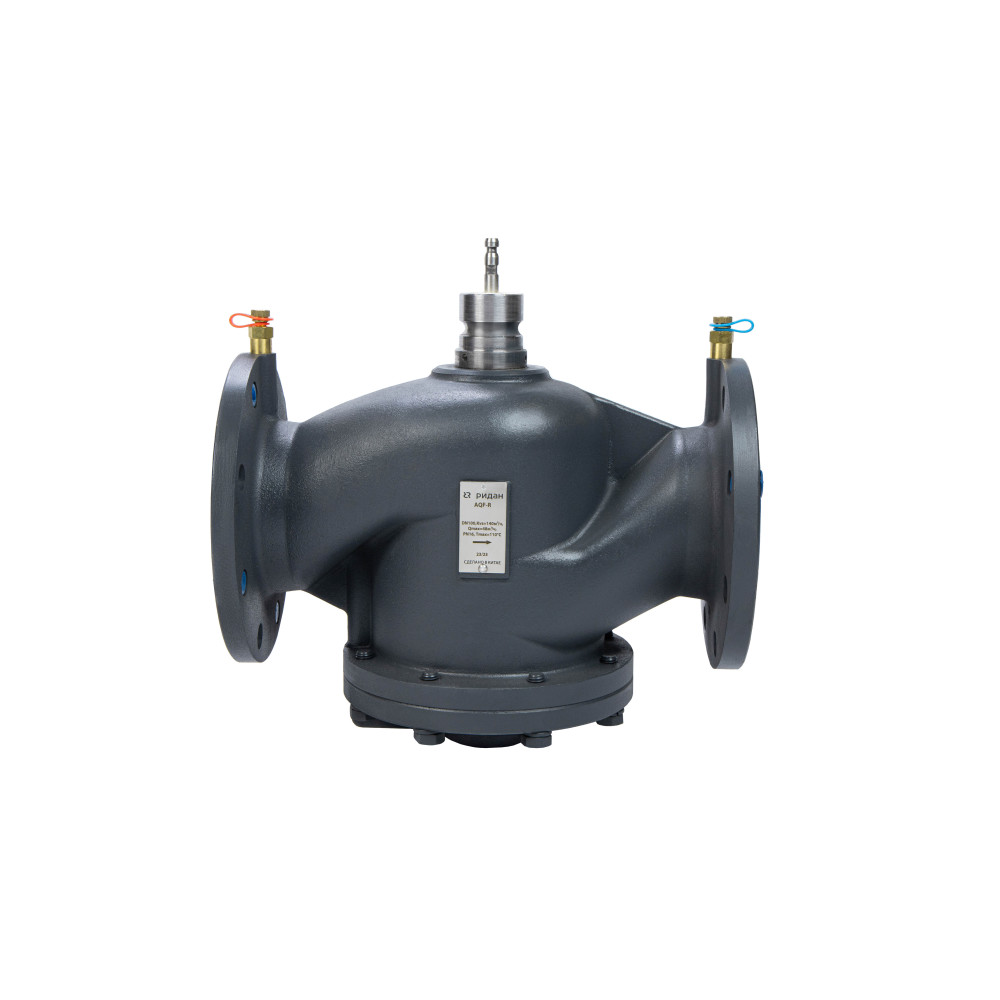

AQF-R 003Z1975R DN100 Ридан применяют для ограничения и стабилизации расхода в системах с постоянными гидравлическими характеристиками. Клапан относится к комбинированным автоматическим балансировочным клапанам и подходит для контуров холодоснабжения установок кондиционирования воздуха, а также для автоматического регулирования температуры в системах вентиляции и кондиционирования.
Устройство сочетает функцию ограничителя расхода с функцией регулирующего клапана. Встроенный регулятор перепада давлений поддерживает постоянный перепад на регулирующем клапане при изменениях давления в трубопроводной сети, поэтому расход и регулирование сохраняют устойчивость в разных режимах загрузки системы.
Модель 003Z1975R выполнена с DN 100 и фланцевым присоединением. Расход настраивается в диапазоне 13–48 м³/ч, номинальный расход при настройке 100% равен 48 м³/ч. Для работы клапана требуется минимальный перепад 0,3 бар, максимально допустимый перепад давлений — 4 бар.
Ковкий чугун используется для корпуса клапана, EPDM — для уплотнительных колец и мембранного элемента. Конус регулирующего клапана, седло регулирующего клапана, конус регулятора перепада давления и пружины изготовлены из нержавеющей стали. Рабочая среда ограничена водой и водными растворами гликолей до 50%; клапан рассчитан на PN 16 и температуру рабочей среды до 110 °C. Контакт с питьевой водой в системах хозяйственно-питьевого водоснабжения исключён.
003Z1975R имеет измерительные ниппели и поставляется как клапан AQF-R с паспортом и руководством по эксплуатации в электронном виде. При использовании без электрического привода клапану требуется фиксатор штока: в этом режиме он выполняет ограничение расхода, остается нормально-открытым и не служит для перекрытия потока. С электрическим приводом к ограничению расхода добавляется регулирование расхода тепло- или холодоносителя.
- Артикул: 003Z1975R;
- серия: Ридан AQF-R;
- тип: комбинированный балансировочный клапан;
- DN 100, PN 16;
- присоединение: фланец;
- настройка расхода: 13–48 м³/ч;
- расход при настройке 100%: 48 м³/ч;
- максимально допустимый перепад давлений: 4 бар;
- с измерительными ниппелями.
Документы на Измерительный ниппель Ридан AQF-R 003Z1975R DN100:
