- Производитель: Ридан
- Страна: Россия
- Категория: Комбинированные балансировочные клапаны Ридан
- Код товара: 003Z1971R
- Артикул: 003Z1971R
- Бонусные баллы: Бонусы
- Срок поставки: 3-5 рабочих дней
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 2"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 25
- Условный диаметр ДУ (DN), мм
- 50
- Температура макс., С
- 110
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 3-10
- Тип резьбы
- ВВ
- Номинальный расход при настройке 100%, м3/ч
- 10
- Рабочая среда
- вода и водные растворы гликолей до 50%
- Измерительные ниппели
- с измерительными ниппелями
- Серия товаров
- AQT-R
Другие модификации:
| Артикул | Условный диаметр ДУ (DN), мм | Диапазон перепада давления, бар | Пропускная способность Kvs, м3/ч | Цена, руб | Кол-во | Сумма, руб | Действие | |
|---|---|---|---|---|---|---|---|---|
| 003Z1970R | 40 |  |
81 363 |
|
81 363 | |||
| 003Z1971R | 50 |  |
104 958 |
|
104 958 |

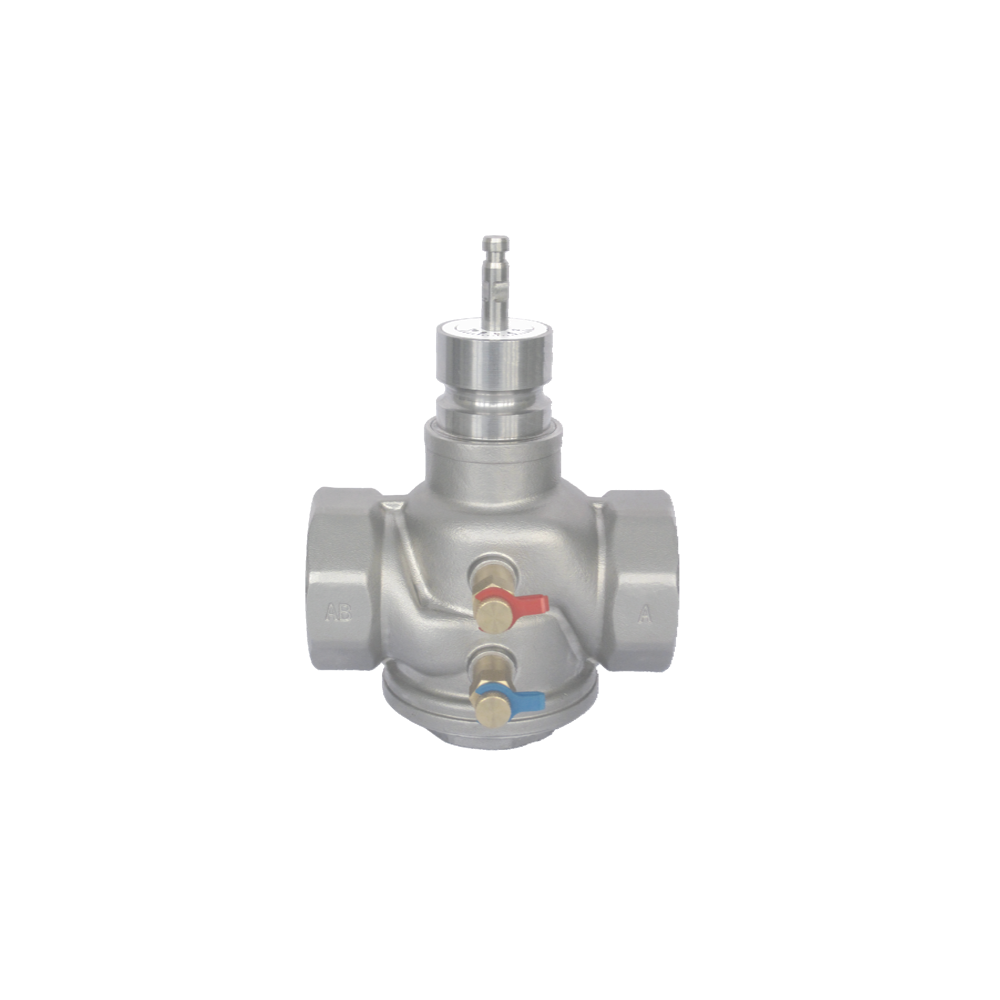

Ридан AQT-R 003Z1971R DN50 — комбинированный балансировочный клапан с ниппелями для контуров с постоянными гидравлическими характеристиками, где расход нужно ограничить и стабилизировать без ручной корректировки при колебаниях давления. Основная область применения включает холодоснабжение установок кондиционирования воздуха; с электрическим приводом клапан дополняет эту задачу автоматическим регулированием температуры в системах вентиляции и кондиционирования.
AQT-R сочетает автоматический ограничитель расхода и регулирующий клапан в одном узле. Встроенный регулятор перепада давлений поддерживает постоянный перепад на регулирующем клапане независимо от изменений давления в трубопроводной сети, поэтому контур сохраняет расчетный режим во всем диапазоне загрузок системы. Без привода AQT-R DN40-50 поддерживает настроенный расход при установленном фиксаторе штока.
Модель 003Z1971R рассчитана на DN 50 и присоединяется через внутреннюю резьбу ВВ 2". Диапазон настройки расхода составляет 3–10 м³/ч, номинальный расход при настройке 100% — 10 м³/ч. Максимальный расход ограничивается без специальных инструментов; для выставления расчетного значения шток поворачивают 12 мм гаечным ключом до совпадения настройки с риской.
Корпус, конус и седло регулирующего клапана, а также пружины изготовлены из нержавеющей стали; уплотнительные кольца и мембранный элемент выполнены из EPDM. Клапан работает с водой и водными растворами гликолей концентрацией до 50%, рассчитан на PN 25 и температуру тепло- или холодоносителя от -5 до 110 °C. Минимальный перепад для работы равен 0,3 бар, максимально допустимый перепад давлений — 4 бар.
Направление стрелки на корпусе должно совпадать с направлением потока, иначе клапан функционирует некорректно. При установке электрического привода монтаж штоком вниз не допускается. Исполнение включает измерительные ниппели, комплект поставки — клапан AQT-R, паспорт и руководство по эксплуатации в электронном виде. Клапан не применяют для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
- Артикул: 003Z1971R;
- серия: Ридан AQT-R;
- DN 50, PN 25;
- присоединение: внутренняя резьба ВВ 2";
- диапазон настройки расхода: 3–10 м³/ч;
- номинальный расход при настройке 100%: 10 м³/ч;
- минимальный перепад для работы: 0,3 бар;
- максимально допустимый перепад давлений: 4 бар;
- с измерительными ниппелями.
Документы на Автоматический балансировочный клапан Ридан AQT-R 003Z1971R DN50:
