- Производитель: Ридан
- Страна: Россия
- Категория: Комбинированные балансировочные клапаны Ридан
- Код товара: 003Z1403R
- Артикул: 003Z1403R
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 1"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 20
- Температура макс., С
- 120
- Диапазон перепада давления, бар
- 0,05-0,15
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Тип резьбы
- НН
- Материал
- DZR латунь
- Номинальный расход при настройке 100%, м3/ч
- 0,6
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Стандарты
- ISO 228/1
- Серия товаров
- APQT
Другие модификации:
| Артикул | Условный диаметр ДУ (DN), мм | Диапазон перепада давления, бар | Пропускная способность Kvs, м3/ч | Цена, руб | Кол-во | Сумма, руб | Действие | |
|---|---|---|---|---|---|---|---|---|
| 003Z1402R | 15 | 0,05-0,15 |  |
19 233 |
|
19 233 |

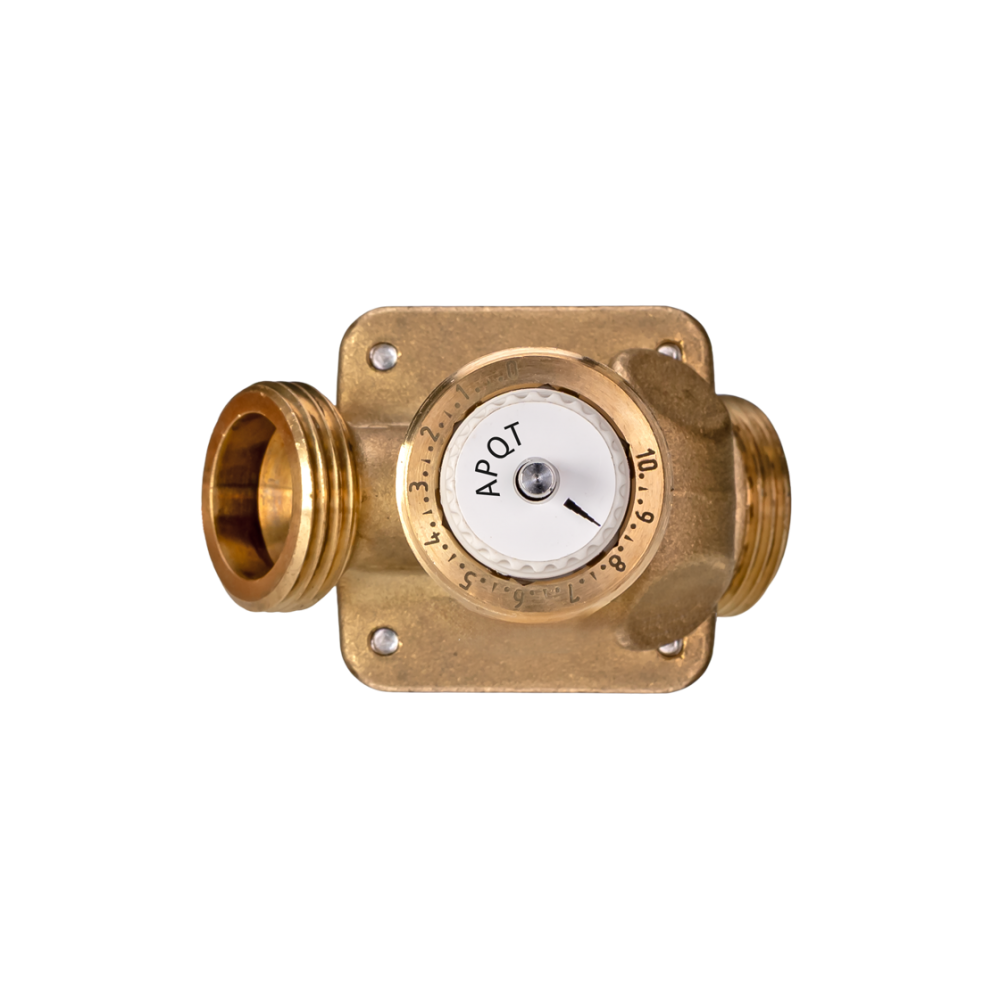

Ридан APQT 003Z1403R DN20 используют в двухтрубных системах отопления, радиаторных контурах и системах водяных теплых полов, где расход теплоносителя меняется от 0 до 100%. Клапан относится к автоматическим комбинированным балансировочным клапанам с резьбовым присоединением.
Встроенный регулятор поддерживает постоянный перепад давлений, а клапанная часть ограничивает предельный расход теплоносителя. При установке термоэлектропривода APQT может изменять расход в двухпозиционном режиме, что применяется для зонного управления.
Модель 003Z1403R рассчитана на DN 20, PN 16 и наружную резьбу G 1 A по ISO 228/1. Присоединение НН соответствует резьбовому монтажу на трубопроводе, а расход при настройке 100% составляет 0,6 м³/ч.

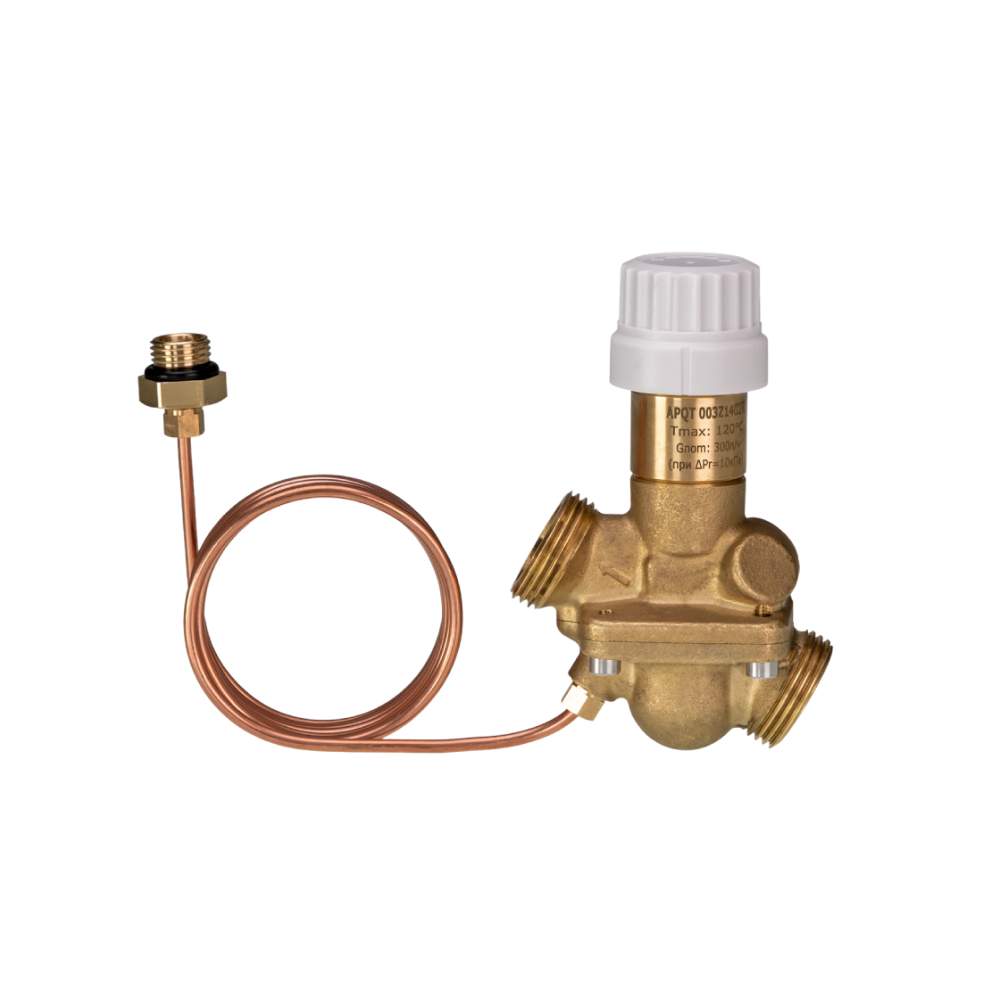

Клапан устанавливается на подающий трубопровод. APQT может применяться с клапаном-партнером или подключаться в трубопровод при помощи адаптера импульсной трубки.
Корпус выполнен из DZR латуни, конус регулятора перепада давлений — из нержавеющей стали, конус клапана — из латуни. Рабочая среда — вода и водные растворы гликоля до 50%, температура рабочей среды до 120 °C, диапазон настройки ΔP 0,05-0,15 бар; для работы требуется минимум 0,2 бар, максимально допустимый перепад давлений — 4 бар.

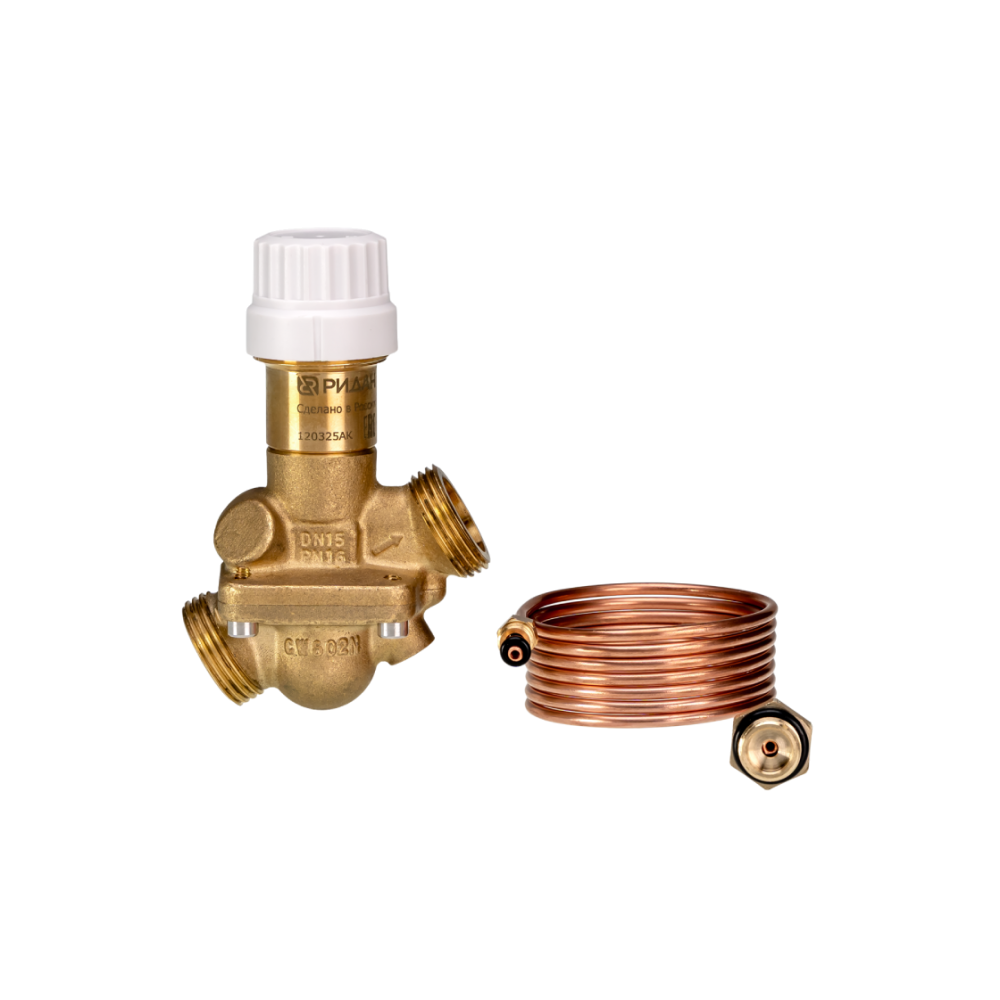

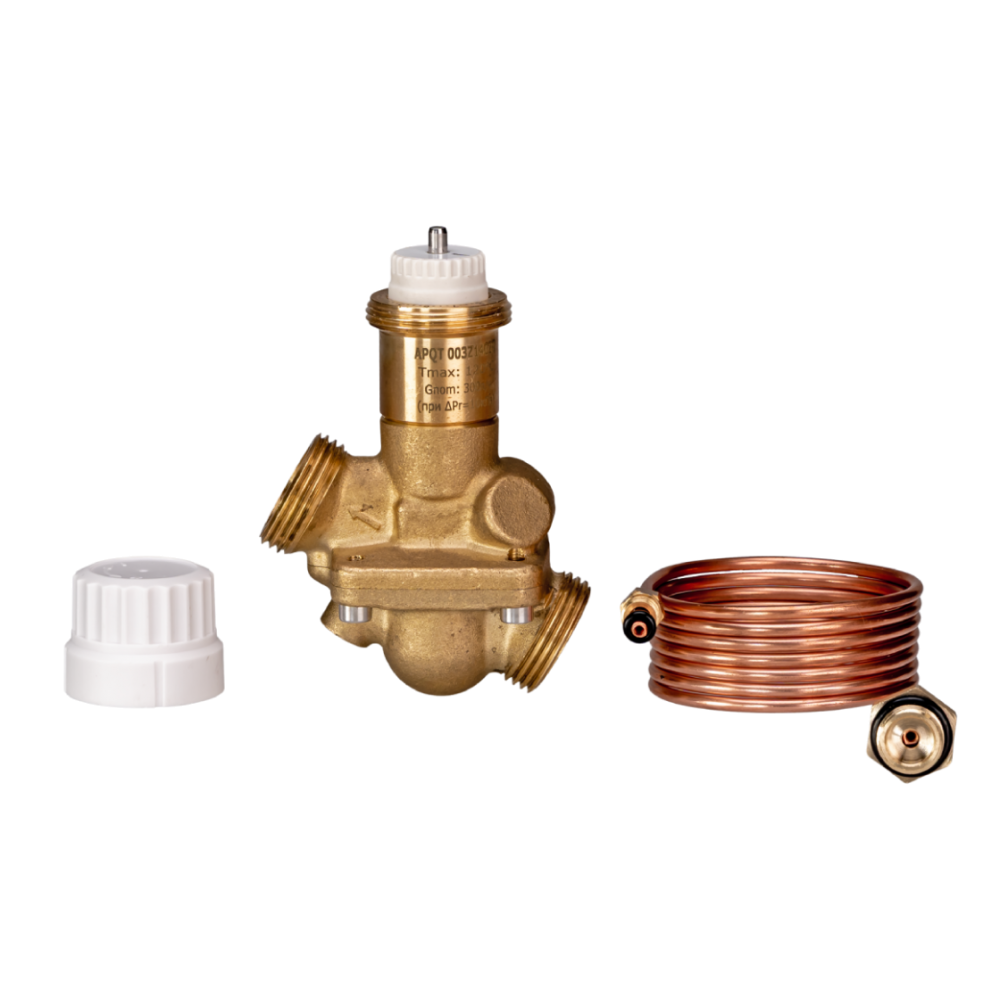

Комплект поставки включает клапан APQT, адаптер для подключения импульсной трубки, инструкцию, паспорт и руководство по эксплуатации. В составе комплектующих APQT присутствуют импульсная трубка 1,2 м и адаптер импульсной трубки 1/4"-1/16".
- Артикул: 003Z1403R;
- серия: APQT;
- DN 20, PN 16;
- наружная резьба G 1 A по ISO 228/1;
- расход при настройке 100%: 0,6 м³/ч;
- диапазон настройки ΔP: 0,05-0,15 бар;
- максимально допустимый перепад давлений: 4 бар;
- материал корпуса: DZR латунь;
- комплект с адаптером для подключения импульсной трубки.
Документы на Автоматический балансировочный клапан Ридан APQT 003Z1403R DN20:
