- Производитель: Ридан
- Страна: Россия
- Категория: Комбинированные балансировочные клапаны Ридан
- Код товара: 003Z1404R
- Артикул: 003Z1404R
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 1 1/4"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 25
- Температура макс., С
- 120
- Диапазон перепада давления, бар
- 0,05-0,15
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Тип резьбы
- НН
- Материал
- DZR латунь
- Номинальный расход при настройке 100%, м3/ч
- 1,2
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Стандарты
- ISO 228/1
- Серия товаров
- APQT
Другие модификации:
| Артикул | Условный диаметр ДУ (DN), мм | Диапазон перепада давления, бар | Пропускная способность Kvs, м3/ч | Цена, руб | Кол-во | Сумма, руб | Действие | |
|---|---|---|---|---|---|---|---|---|
| 003Z1402R | 15 | 0,05-0,15 |  |
19 233 |
|
19 233 |

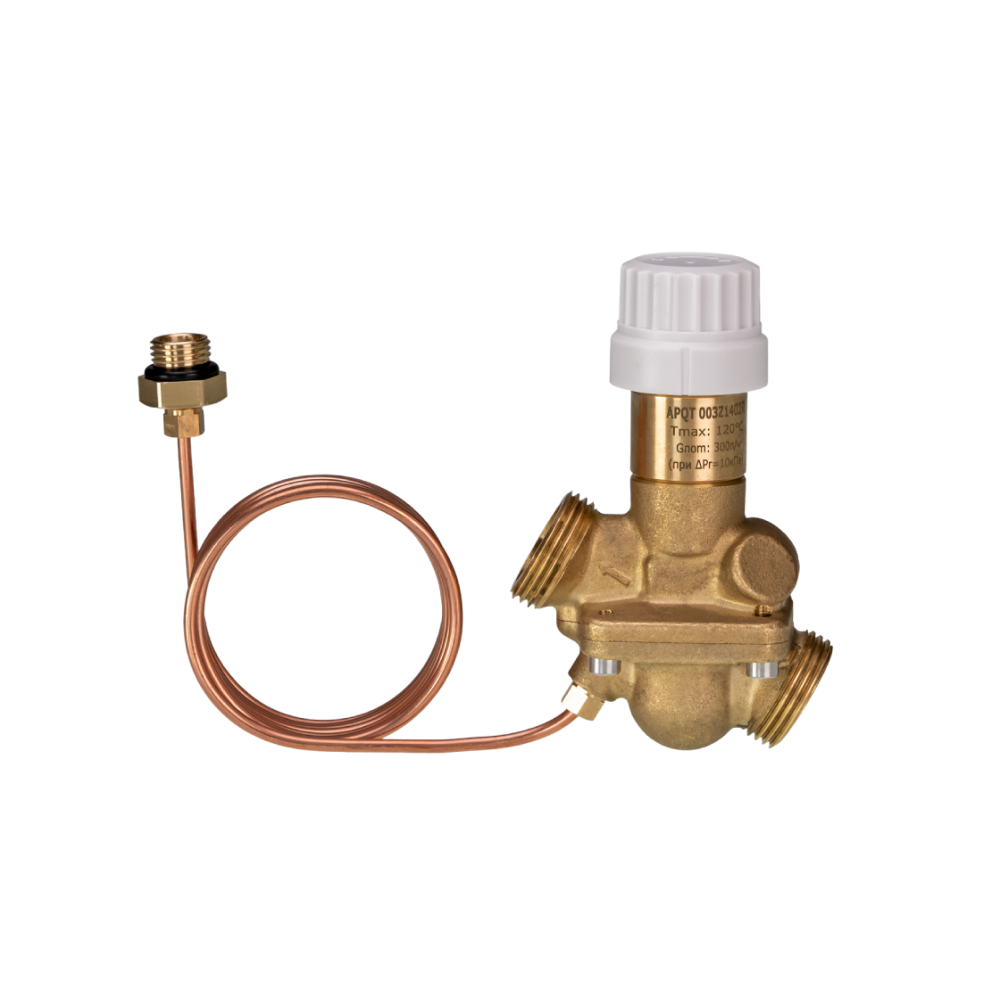

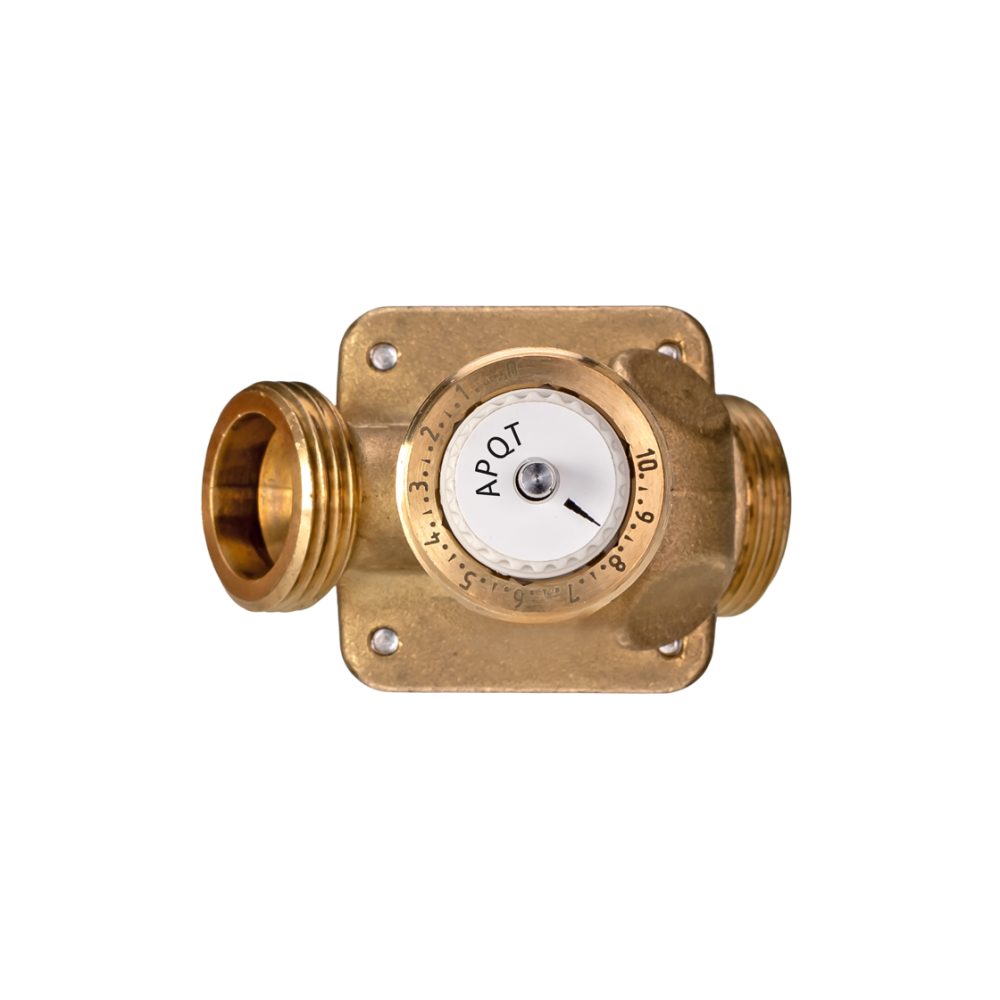

Автоматический комбинированный балансировочный клапан Ридан APQT 003Z1404R DN25 применяют в двухтрубных системах отопления с переменным расходом теплоносителя от 0 до 100%. Область применения включает радиаторное отопление и системы водяных теплых полов.
APQT поддерживает постоянный перепад давлений и ограничивает предельный расход теплоносителя. При установке термоэлектропривода клапан изменяет расход в двухпозиционном режиме, поэтому его можно использовать в схемах зонного управления.
Модель 003Z1404R имеет DN 25, наружную резьбу G 1 ¼ A по ISO 228/1 и присоединение НН. Номинальный расход при настройке 100% составляет 1,2 м³/ч, а диапазон настройки ΔP 0,05-0,15 бар задает рабочий интервал регулятора перепада давлений.
На подающем трубопроводе APQT может применяться вместе с клапаном-партнером или подключаться через адаптер импульсной трубки. Такая схема сохраняет для клапана доступ к импульсной линии, необходимой для работы регулятора перепада давлений.
Корпус выполнен из DZR латуни, конус регулятора перепада давлений — из нержавеющей стали, конус клапана — из латуни. Клапан рассчитан на PN 16, воду и водные растворы гликоля до 50%, температуру рабочей среды до 120 °C и максимально допустимый перепад давлений 4 бар.

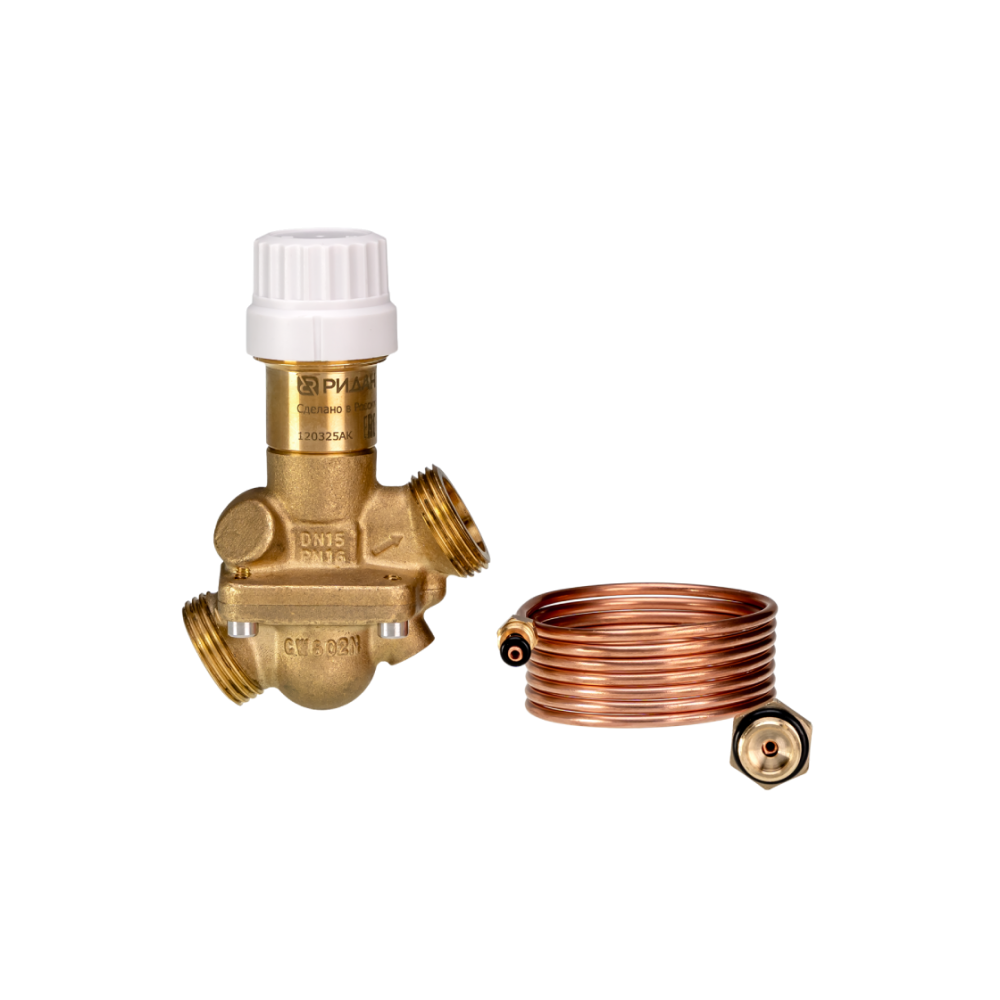

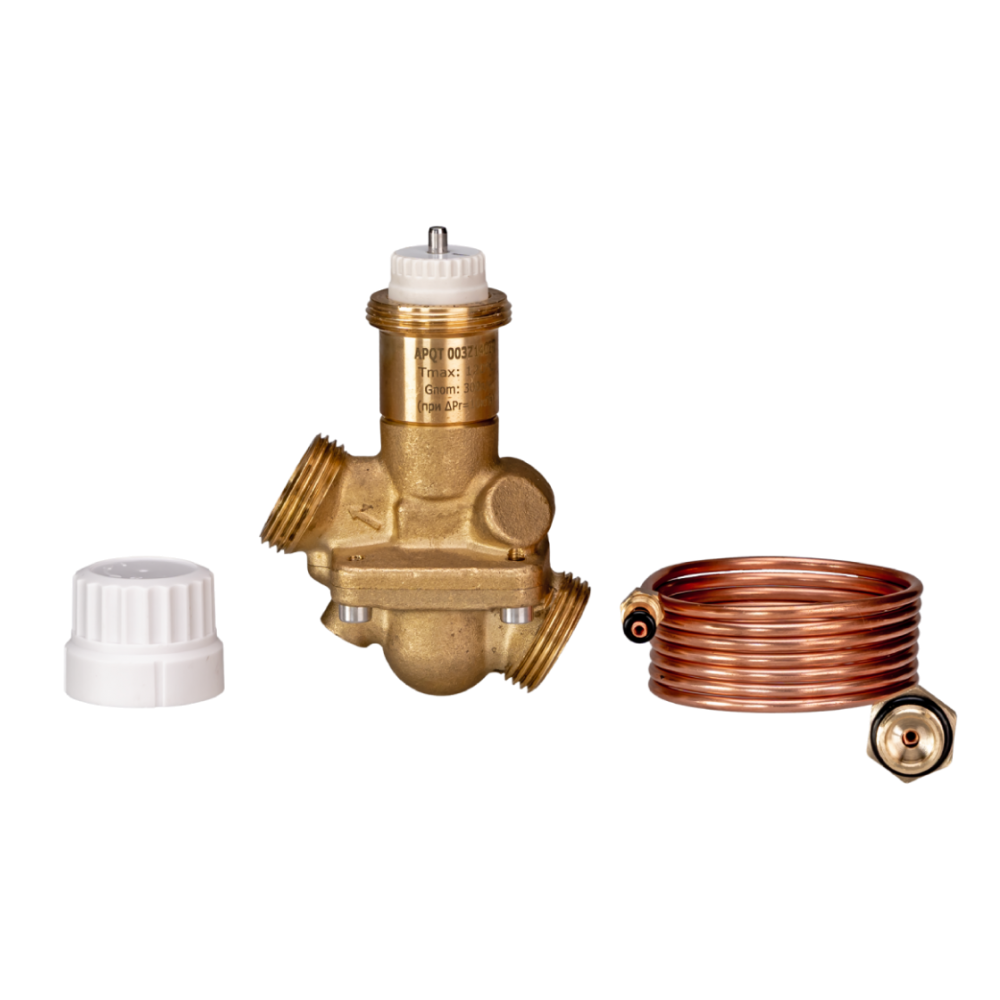

Минимальный перепад, требуемый для работы клапана, составляет 0,2 бар. Комплект поставки включает клапан APQT, адаптер для подключения импульсной трубки, инструкцию, паспорт и руководство по эксплуатации; комплектующие APQT включают импульсную трубку 1,2 м и адаптер 1/4"-1/16".
- Артикул: 003Z1404R;
- серия: APQT;
- DN 25, PN 16;
- наружная резьба G 1 ¼ A по ISO 228/1;
- расход при настройке 100%: 1,2 м³/ч;
- диапазон настройки ΔP: 0,05-0,15 бар;
- минимальный перепад для работы: 0,2 бар;
- рабочая температура: до 120 °C;
- комплект с импульсной трубкой 1,2 м и адаптером.
