- Производитель: Ридан
- Страна: Россия
- Категория: Комбинированные балансировочные клапаны Ридан
- Код товара: 003Z1413R
- Артикул: 003Z1413R
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 1"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 20
- Температура макс., С
- 120
- Диапазон перепада давления, бар
- 0,1-0,25
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Тип резьбы
- НН
- Материал
- DZR латунь
- Номинальный расход при настройке 100%, м3/ч
- 0,6
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Стандарты
- ISO 228/1
- Серия товаров
- APQT

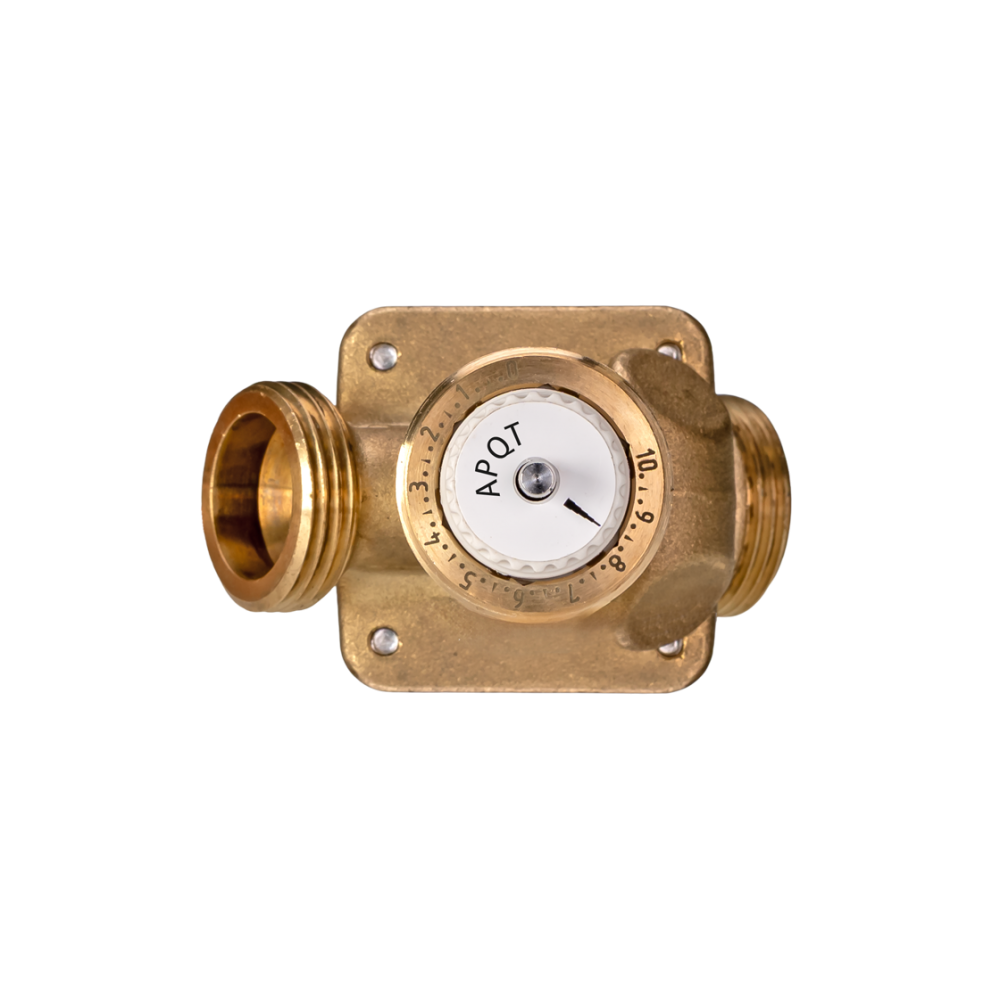

Ридан APQT 003Z1413R DN20 HP — автоматический комбинированный балансировочный клапан для гидравлической балансировки систем отопления при переменных расходах теплоносителя от 0 до 100%. Его применяют в двухтрубных системах, включая радиаторное отопление и водяные теплые полы.
Клапан APQT совмещает поддержание постоянного перепада давлений с ограничением предельного расхода теплоносителя. С термоэлектроприводом он изменяет расход в двухпозиционном режиме, что подходит для зонного управления отопительным контуром.
Модель 003Z1413R выполнена с DN 20 и наружной резьбой G 1 A по ISO 228/1. Номинальный расход при настройке 100% составляет 0,6 м³/ч; диапазон настройки ΔP — 0,1-0,25 бар, а минимальный перепад, требуемый для работы клапана, равен 0,28 бар.
Корпус клапана изготовлен из DZR латуни, конус регулятора перепада давлений — из нержавеющей стали, конус клапана — из латуни. Рабочие границы модели: PN 16, температура среды до 120 °C, максимально допустимый перепад давлений 4 бар; в качестве среды применяются вода и водные растворы гликоля до 50%. APQT не предназначен для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.

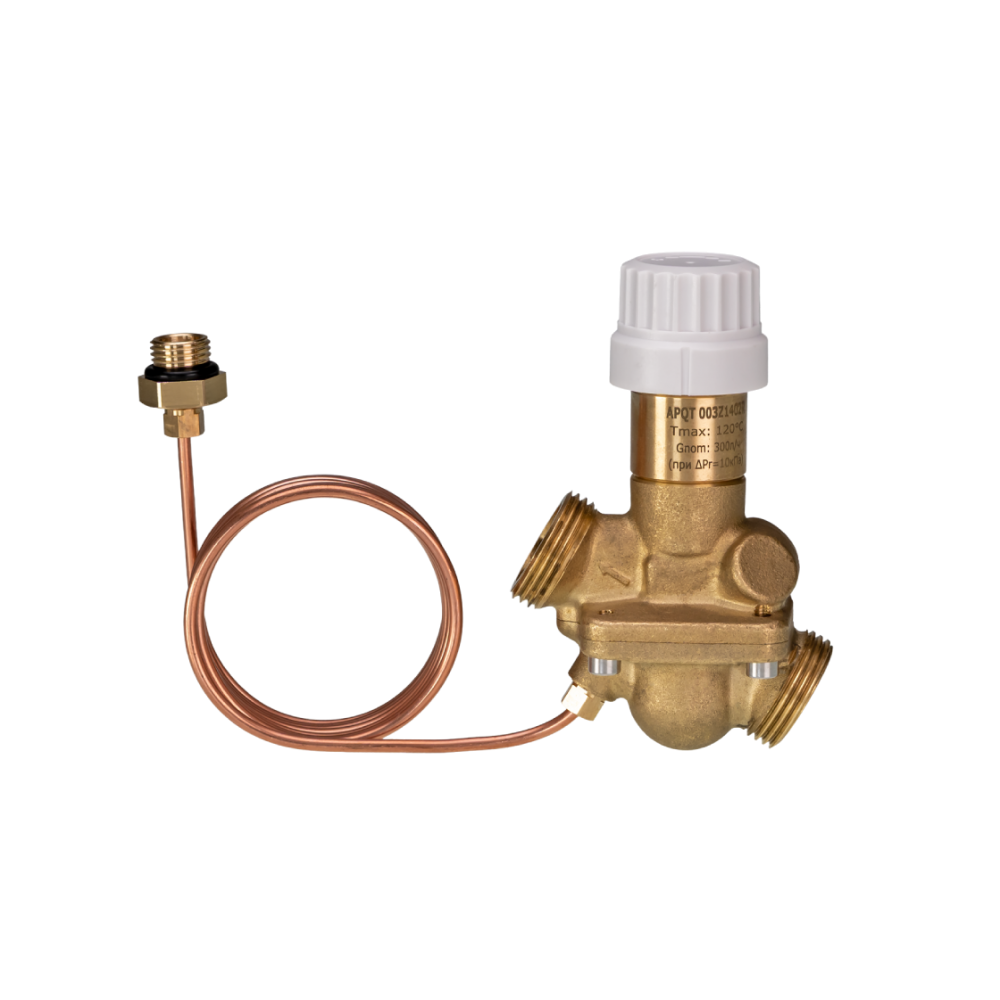

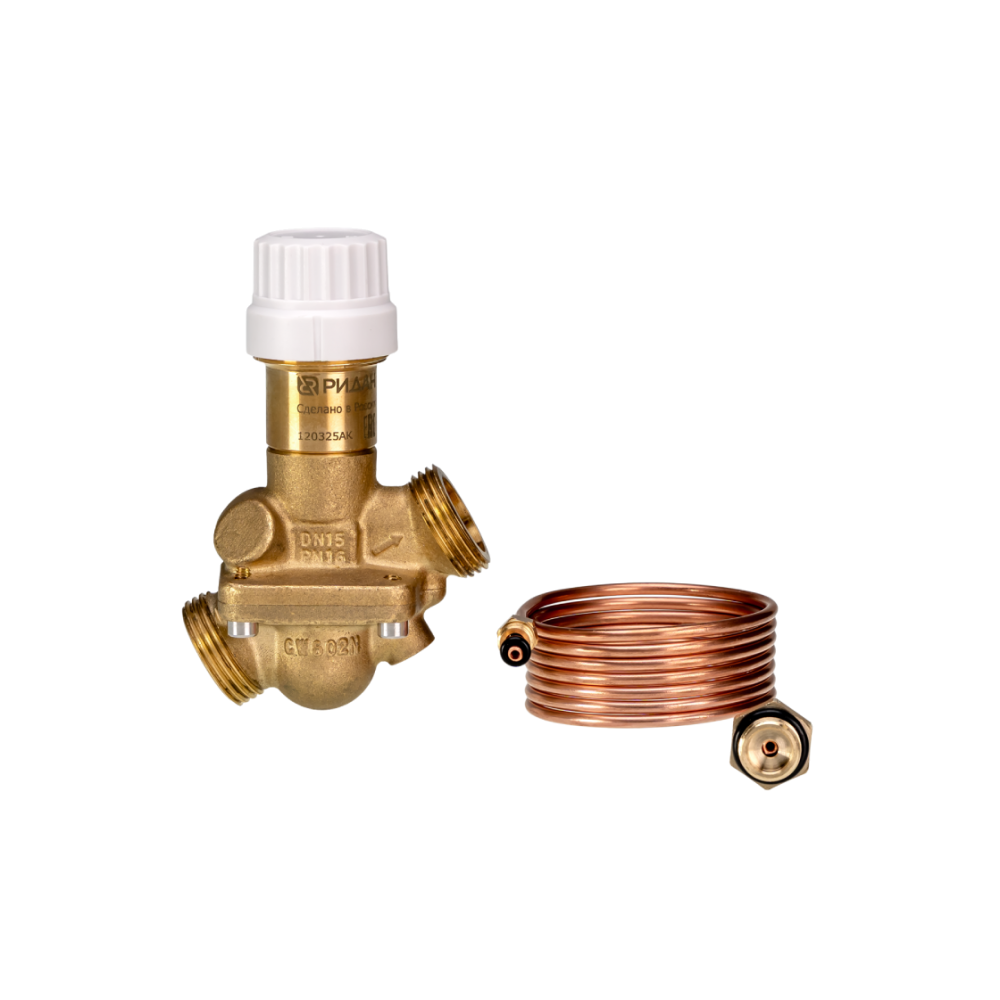

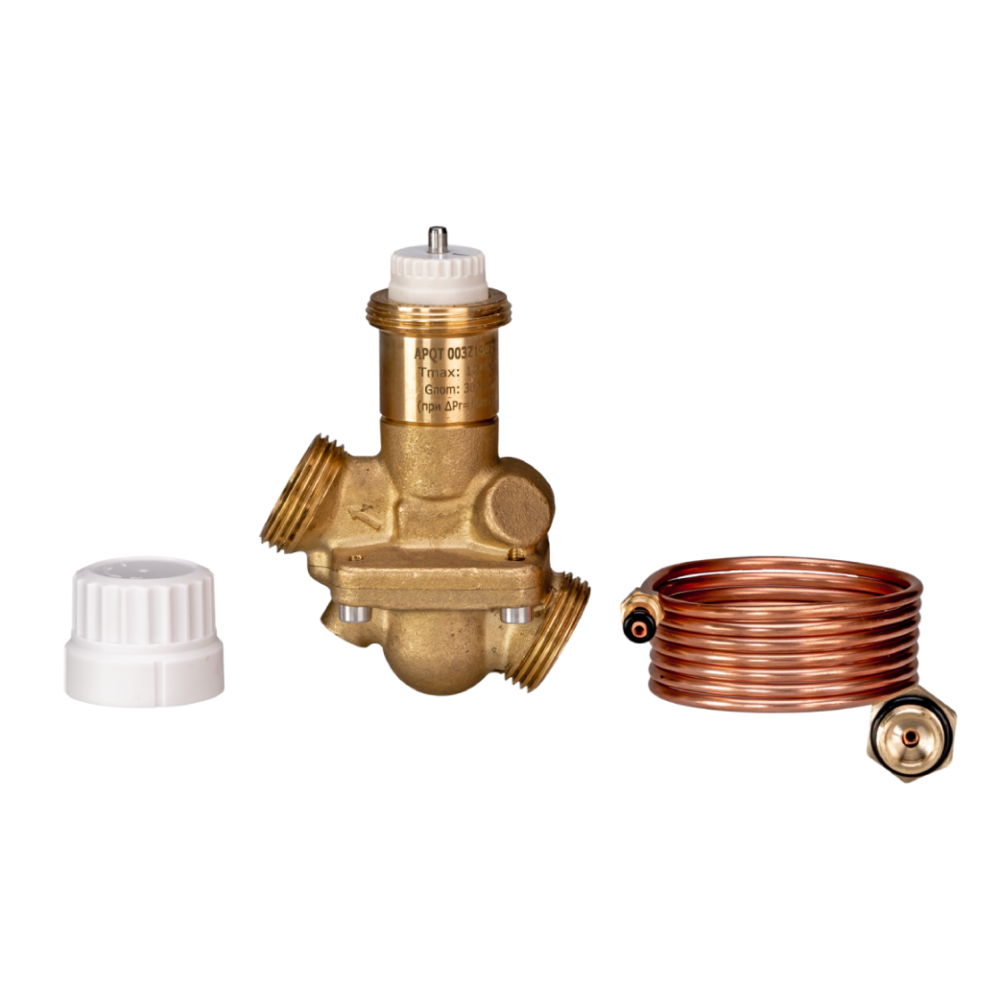

APQT монтируется на подающем трубопроводе и может работать в схеме с клапаном-партнером либо с подключением через адаптер импульсной трубки. Комплект включает клапан APQT, адаптер для подключения импульсной трубки, инструкцию, паспорт и руководство по эксплуатации; импульсная трубка 1,2 м поставляется с уплотнительными фитингами.
- Артикул: 003Z1413R;
- серия: Ридан APQT;
- DN 20, PN 16;
- наружная резьба G 1 A;
- номинальный расход при настройке 100%: 0,6 м³/ч;
- диапазон настройки ΔP: 0,1-0,25 бар;
- минимальный перепад для работы: 0,28 бар;
- температура рабочей среды: до 120 °C.
Документы на Автоматический балансировочный клапан Ридан APQT HP 003Z1413R DN20:
