Аварийный водосток нужен там, где плоская кровля может быстро выйти за безопасный уровень воды: основная воронка засорилась, участок промерз, стояк не успевает принять поток или ливень оказался выше расчетного режима.
Safe-воронка не заменяет основную систему, а страхует ее в аварийном сценарии. Она принимает избыток воды позже основной точки, снижает риск перелива и дает резерв времени, чтобы вода не пошла через парапет, швы и другие уязвимые зоны покрытия. Это особенно важно для кровель, где цена перелива слишком высока.
- Разберем, зачем аварийный водоотвод нужен даже при рабочей системе внутреннего водостока.
- Покажем, где ставят дополнительные воронки и как они защищают кровлю от перелива.
- Отдельно проверим связь аварийного сценария с уклоном, пропускной способностью и парапетом.
- Сведем типовые ошибки проектирования и монтажа в короткий список проверки.

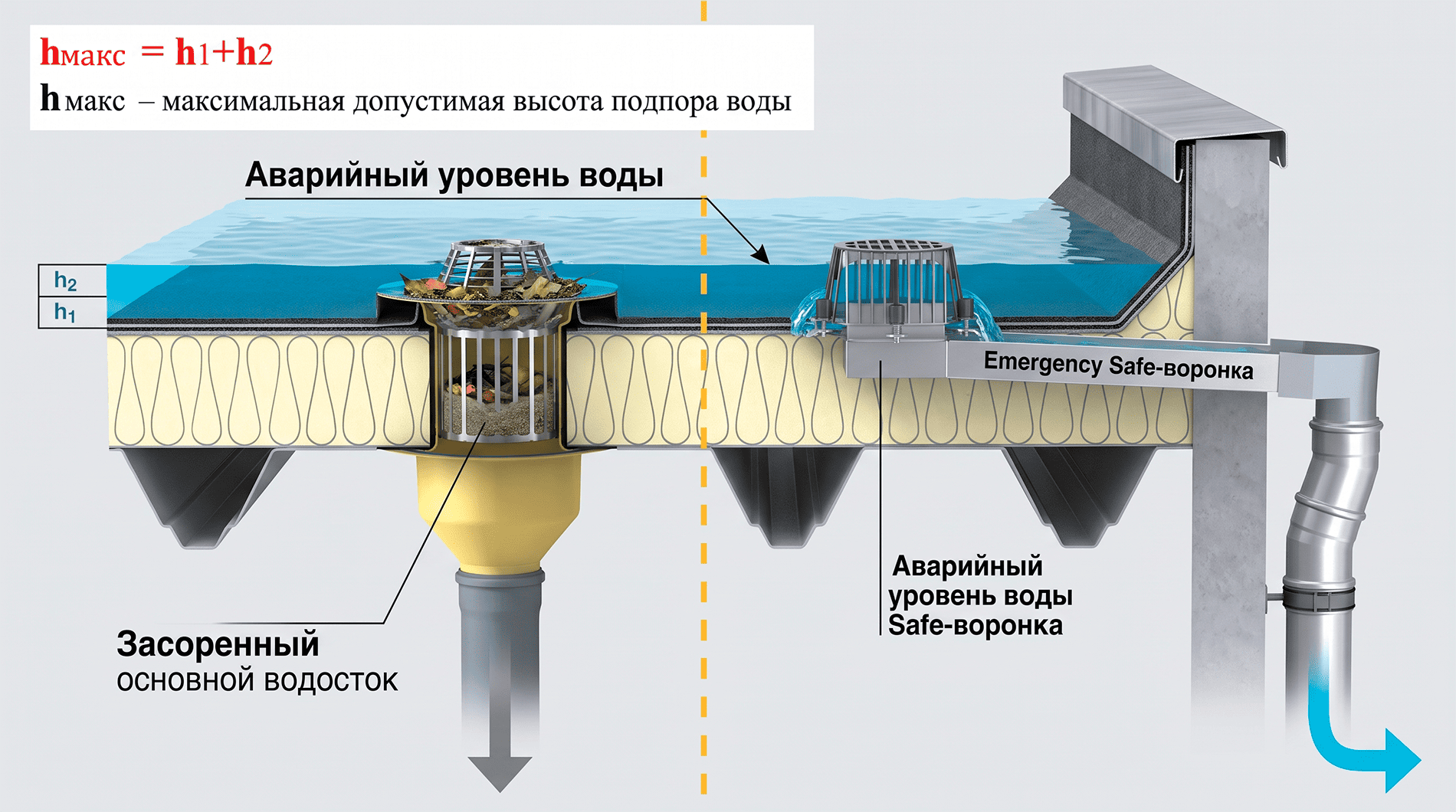

Что такое аварийный водосток на плоской кровле
Аварийный водосток на плоской кровле — это резервная часть системы водоотвода, которая нужна на случай, если основной водосток не справляется с водой. В обычном режиме дождевые и талые воды уходят через основные кровельные воронки, трубы, стояки и дальше в ливневую канализацию или другую предусмотренную проектом систему. Аварийный контур включается не вместо них, а после них: когда уровень воды на поверхности кровли становится выше безопасной отметки.
На практике это важно для зданий с большой площадью кровли, парапетами, внутренним водостоком, эксплуатируемыми участками, террасами и сложной разуклонкой. Если вода не уходит, она начинает создавать дополнительную нагрузку на конструкцию, давить на гидроизоляционный слой, искать слабые места в примыканиях и повышать риск протечек. Даже если кровельные материалы защищены правильно, длительное накопление воды на одном участке не является нормальным режимом эксплуатации.
Safe-воронка решает именно аварийную задачу. Она имеет приподнятую водоприёмную кромку и начинает работать только тогда, когда вода поднялась до заданного уровня. Поэтому её нельзя рассматривать как обычную дополнительную воронку «для запаса». Это элемент защиты: основная система водостока отводит расчётный дождевой сток, а аварийная система снижает риск перелива при отказе, засоре или перегрузке.

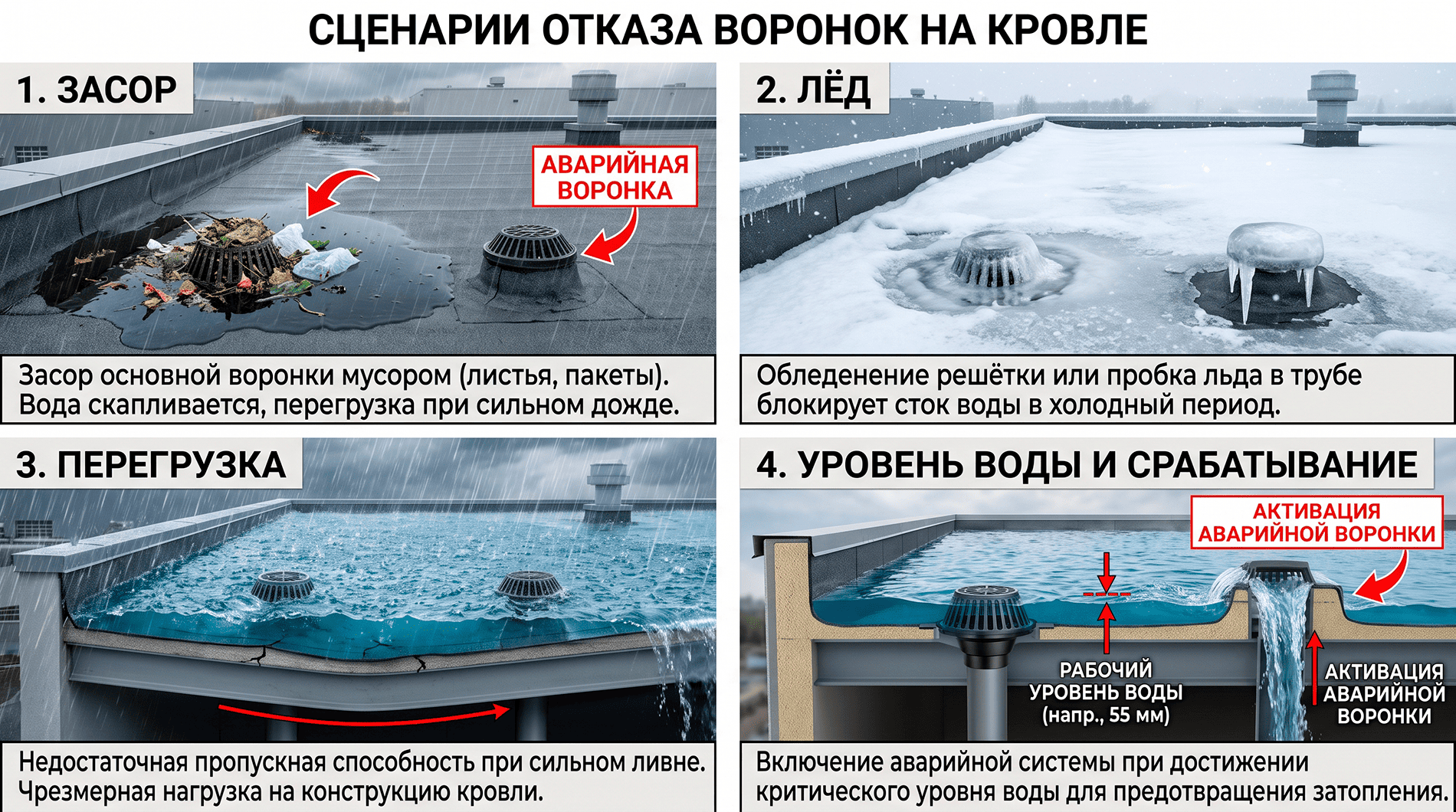

Почему основная система водостока может не справиться
Основной водосток проектируют под расчётные условия: площадь водосбора, интенсивность осадков, уклон поверхности, количество воронок, диаметр труб, пропускную способность стояков и требования к внутреннему водостоку здания. Но на реальной кровле есть ситуации, когда даже правильно подобранная система временно работает хуже расчётного режима.
Частая причина — засор. В водосточные воронки попадает листва, строительная пыль, песок, обрывки упаковки, фрагменты теплоизоляции или другой мусор после работ на кровле. Листвоуловитель снижает риск, но не делает узел полностью защищённым. Если приёмное отверстие перекрыто, вода собирается вокруг воронки и начинает подниматься выше проектного уровня.
Вторая причина — лёд. При оттепели, ночном минусе и недостаточном обогреве вода может замерзать в зоне приёмного отверстия, на начальном участке трубы или рядом с выпуском. Для регионов с переменной зимней температурой это особенно критично: система вроде бы исправна, но в нужный момент её пропускная способность резко падает.
Третья причина — перегрузка. Ливень может оказаться интенсивнее нормального режима, стояк может частично потерять сечение, а участок трубы — работать с ограничением. В такой ситуации вода уходит, но медленнее, чем поступает. На плоской крыше это быстро становится проблемой: площадь большая, уклон небольшой, а парапеты удерживают воду внутри контура кровли.
Отдельная группа рисков связана с проектированием и монтажом. Если разуклонка сделана неправильно, вода может не приходить к основной воронке. Если водосточные системы размещены без учёта реального рельефа покрытия, на кровле появляются застойные зоны. Если аварийный водоотвод подключён в ту же перегруженную ветку без проверки пропускной способности, резервный элемент может не дать ожидаемой защиты.
| Причина отказа | Что происходит на кровле | Чем помогает аварийный водосток |
|---|---|---|
| Засор основной воронки | Вода не уходит в штатный водосток | Safe-воронка включается при подъёме уровня воды |
| Обледенение узла | Приёмное отверстие или участок трубы теряет пропускную способность | Аварийный контур снижает риск накопления воды |
| Сверхрасчётный дождь | Воды поступает больше, чем уходит через основную систему | Резервный водоотвод принимает часть расхода |
| Ошибка уклона | Вода скапливается не там, где предусмотрено проектом | Аварийная воронка может снизить риск перелива, если установлена в правильной зоне |
| Перегруз стояка | Система работает, но не на расчётной способности | Резервный путь уменьшает уровень воды на кровле |

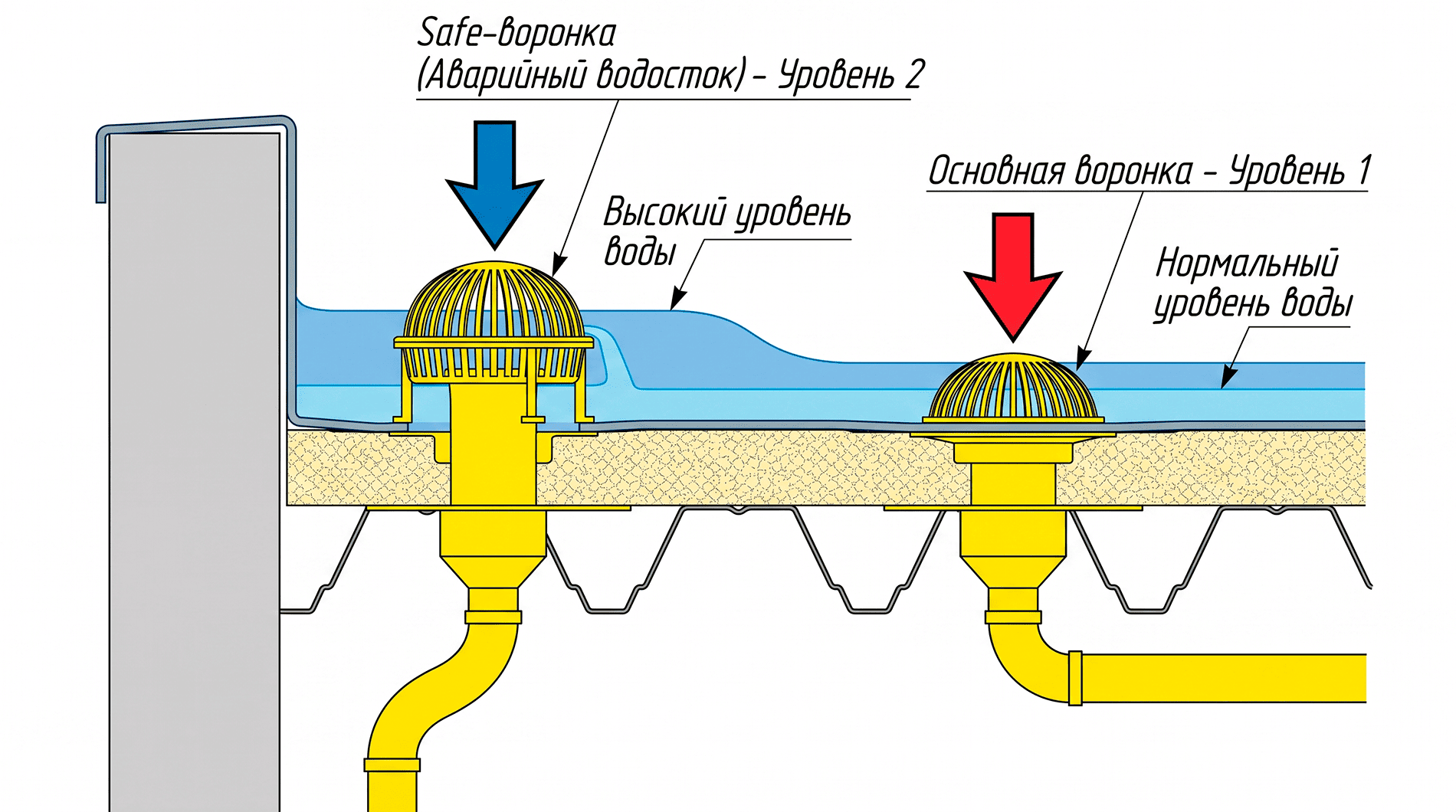

Чем Safe-воронка отличается от обычной кровельной воронки
Обычная кровельная воронка работает первой. Её устанавливают в низкой точке плоской кровли, куда вода приходит по уклону. При дожде или таянии снега она сразу принимает воду и направляет её в систему внутреннего водостока. Основная воронка должна быть рассчитана по площади водосбора, интенсивности осадков, DN, пропускной способности и условиям эксплуатации.
Safe-воронка работает иначе. Её водоприёмная кромка поднята выше уровня основного водоприёма. Пока штатная система справляется, вода до этой кромки не доходит, и аварийный водосток остаётся в резерве. Если уровень воды поднимается, Safe-воронка начинает принимать избыток и отводить его по аварийному пути.
Основная воронка работает первой
Основная кровельная воронка отвечает за повседневный режим: дождь, талую воду, обычные осадки. Она должна находиться в зоне, куда вода приходит по уклону, и иметь нормальное примыкание к гидроизоляции. Если таких воронок недостаточно, если они неправильно размещены или если их пропускная способность ниже требуемой, аварийная система не должна маскировать эту ошибку. Сначала нужно правильно спроектировать основной водосток.
Safe-воронка включается по уровню воды
Главная особенность Safe-воронки — заданная отметка включения. Если поставить её слишком низко, она будет работать как обычная воронка и перестанет быть аварийным резервом. Если поставить слишком высоко, вода может создать лишнюю нагрузку на кровлю раньше, чем аварийный водоотвод начнёт работать.
| Критерий | Обычная кровельная воронка | Safe-воронка |
|---|---|---|
| Назначение | Штатный отвод дождевой и талой воды | Резервный отвод при опасном подъёме уровня воды |
| Режим работы | Работает при обычных осадках | Включается при аварийной отметке |
| Уровень водоприёма | В низкой точке кровли | Кромка приподнята над уровнем основного водоприёма |
| Главный риск ошибки | Недостаточный DN, неправильное количество или место установки | Неверная высота включения или неправильная трасса аварийного отвода |
| Роль в системе | Основной элемент водостока | Дополнительный элемент защиты |
Где аварийный водоотвод особенно нужен
Аварийный водоотвод особенно важен там, где вода не может свободно уйти за пределы кровли и быстро создаёт нагрузку на конструкцию. На плоской кровле с парапетами вода удерживается внутри контура. Если основные водосточные воронки не работают, уровень может расти до опасной отметки, а последствия будут зависеть от площади кровли, высоты парапета, прочности покрытия и состояния гидроизоляции.
На больших зданиях риск выше из-за площади водосбора. Склад, торговый центр, производственный объект, административное здание или жилой комплекс собирают значительный объём дождевой воды. Даже небольшой сбой в системе внутреннего водостока может привести к тому, что вода начнёт скапливаться на больших участках.
Эксплуатируемые кровли и террасы требуют отдельного внимания. На таких поверхностях есть покрытия, дренажные элементы, плитка, настилы, зелёные зоны, мебель или оборудование. Проблема может быть заметна не сразу: вода задерживается в слоях, под покрытием или в дренажной зоне. Safe-воронка здесь не отменяет правильного устройства кровельного пирога, но добавляет резервный сценарий отвода воды при аварии.
Аварийный водосток также нужен на объектах, где цена протечки особенно высока: серверные, склады с товаром, торговые залы, производственные линии, помещения с отделкой, медицинские и общественные здания. В таких случаях вопрос не только в ремонте кровли, но и в ущербе внутри здания.
| Условие объекта | Почему нужен резерв |
|---|---|
| Большая плоская кровля | Большой объём воды при интенсивных осадках |
| Кровля с парапетами | Вода удерживается внутри контура и не уходит самотёком наружу |
| Эксплуатируемая кровля | Проблему можно заметить поздно из-за покрытий и дренажных слоёв |
| Холодная или частично неотапливаемая зона | Выше риск льда и потери пропускной способности |
| Здание с высокой ценой протечки | Последствия аварии дороже резервного узла |
Расчёт, уровень воды и пропускная способность
Safe-воронки нельзя ставить «на глаз». Аварийный водосток должен быть связан с расчётом основной системы, допустимым уровнем воды на кровле, пропускной способностью воронок и реальным путём отвода. Если резервный узел установлен без расчёта, он может не включиться вовремя или не отвести нужный объём воды.
Для начала оценивают площадь водосбора. Это не всегда только горизонтальная поверхность кровли: в проекте могут учитываться примыкающие стены, участки с разным уклоном, ендовы, террасы, технические зоны. Затем смотрят расчётный дождевой расход, количество основных водосточных воронок, DN труб, пропускную способность стояков и место подключения к ливневой канализации.
После этого задают аварийный сценарий. Например, одна основная воронка забилась, часть стояка потеряла пропускную способность, приёмное отверстие перекрыто льдом или дождь оказался выше расчётного режима. Safe-воронка подбирается не абстрактно, а под этот сценарий: сколько воды должно быть принято, на какой отметке и куда она будет отведена.
Что нужно проверить до выбора
До выбора Safe-воронки нужно проверить не только диаметр и тип выпуска. Важны площадь кровли, уклон поверхности, расположение низких точек, высота парапета, допустимая нагрузка от воды, пропускная способность основного водостока, материал гидроизоляции, возможность подключения отдельной аварийной ветки и доступ к обслуживанию.
Если аварийная воронка подключена в ту же трассу, которая уже перегружена или может быть забита, резерв становится условным. Правильный проект должен отвечать на вопрос: куда уйдёт вода, если основная система не работает.

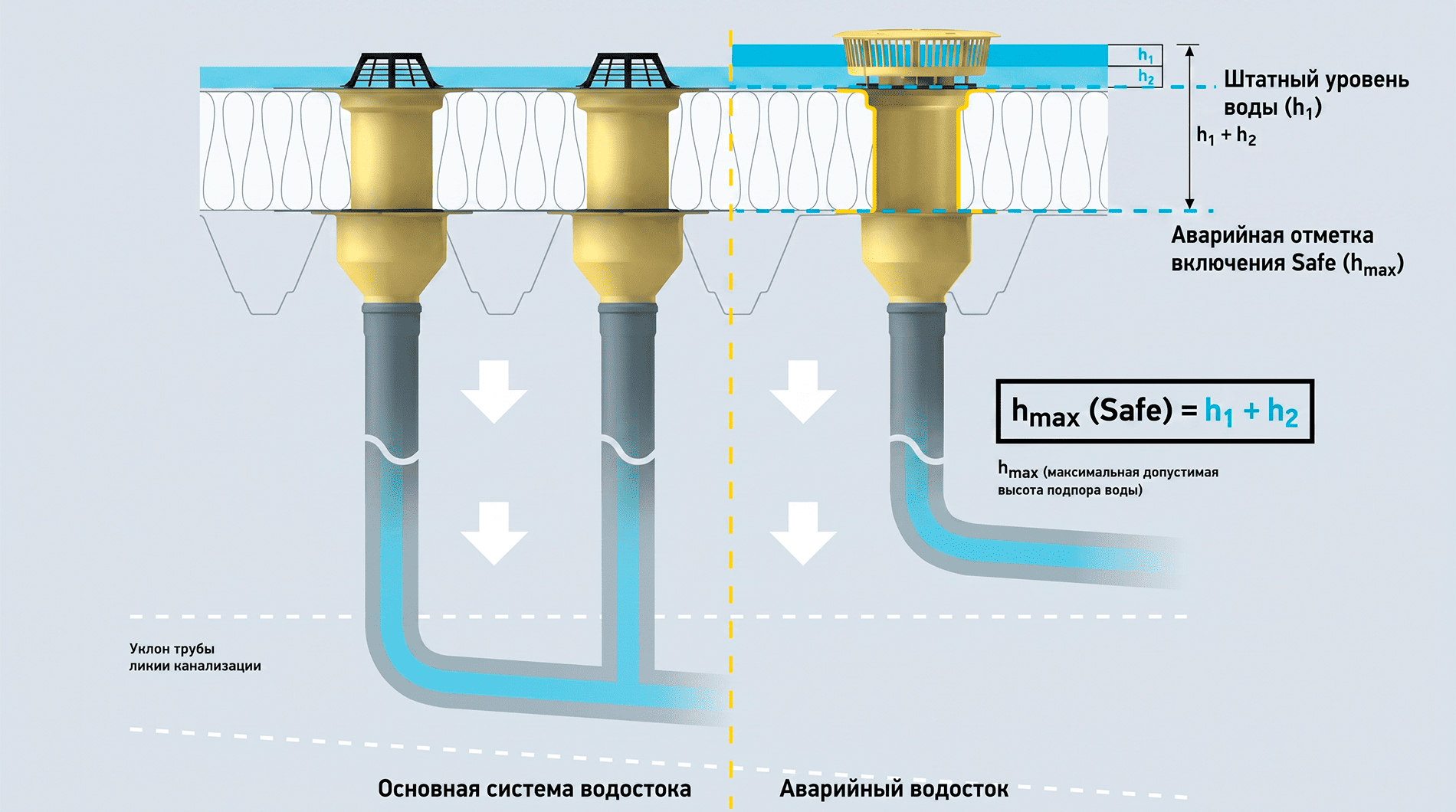

Почему отметка включения критична
Отметка включения — это высота, при которой Safe-воронка начинает принимать воду. Она должна быть выше штатного уровня работы основной системы, но ниже опасного уровня накопления воды. В этом и заключается инженерный смысл Safe: она не мешает обычному водостоку, но включается до того, как вода создаст критичную нагрузку или пойдёт через слабые места.
| Ошибка по расчёту | Последствие |
|---|---|
| Safe-воронку поставили без проверки площади водосбора | Пропускной способности может не хватить |
| Не учли уклон | Вода может не дойти до аварийной воронки |
| Кромку поставили слишком низко | Аварийная система работает постоянно |
| Кромку поставили слишком высоко | Вода накапливается выше безопасного уровня |
| Не проверили путь аварийного отвода | Вода уходит не туда или не уходит вообще |
| Не учли обслуживание | Воронка может оказаться забитой в момент аварии |
Вертикальные и горизонтальные Safe-воронки
Safe-воронки выбирают не только по назначению, но и по направлению выпуска. В линейке HL для аварийного водостока используются вертикальные и горизонтальные решения. Вертикальные воронки применяют, когда воду можно вывести вниз через перекрытие или в отдельный стояк. Горизонтальные — когда отвод нужно направить в сторону: к технической зоне, через конструкцию, к отдельной трассе или другому проектному решению.
Вертикальные Safe-воронки удобны там, где конструкция здания позволяет организовать проход через перекрытие и подключение к нужной ветке водостока. При этом нужно проверить DN, пожарные и конструктивные требования, доступность обслуживания, совместимость с кровельным покрытием и защиту от промерзания.
Горизонтальные Safe-воронки полезны, когда вертикальный проход невозможен или нежелателен. Но горизонтальный выпуск требует особого внимания к уклону участка, длине трассы, риску промерзания, месту выхода и тому, не создаёт ли аварийный сброс угрозу фасаду, отмостке, нижнему балкону или проходной зоне.
| Тип Safe-воронки | Когда рассматривать | Что проверить |
|---|---|---|
| Вертикальная HL62Safe | Когда аварийный отвод можно вывести вниз | Проход через перекрытие, DN, стояк, узел гидроизоляции |
| Горизонтальная HL64Safe | Когда воду нужно увести в сторону | Уклон выпуска, длину участка, риск промерзания, место сброса |
| Safe с обогревом `.1Safe` | Когда есть риск льда и отрицательных температур | Питание, защита линии, доступ к проверке |
| H/P/F исполнения | Когда нужно состыковать узел с конкретной кровлей | Битум, PVC, FPO/PP/ТПО и совместимость фланца |
Обогрев, гидроизоляция и монтажный узел
Аварийная воронка работает в тех же условиях, что и обычная кровельная: она проходит через кровельный пирог, контактирует с гидроизоляцией, принимает дождевую и талую воду, находится в зоне температурных перепадов и требует обслуживания. Поэтому её нельзя выбирать только по названию Safe.
Когда нужен электрообогрев
Электрообогрев нужен там, где есть риск промерзания приёмного отверстия, выпуска или начального участка трубы. Особенно это актуально для неотапливаемых зданий, холодных зон, кровель с ветровой нагрузкой, объектов в регионах с частыми оттепелями и ночными заморозками. Если аварийная воронка должна защитить кровлю именно в момент ледяной пробки, она сама не должна стать частью этой пробки.
У HL исполнения с обогревом обозначаются как `.1Safe`. При выборе нужно учитывать не только наличие кабеля, но и электропитание, защиту линии, возможность проверки работоспособности, доступ к обслуживанию и требования проекта. Обогрев не заменяет расчёт и очистку, но снижает риск отказа аварийного узла зимой.
Почему исполнение H/P/F выбирают под кровлю
Safe-воронка должна быть совместима с гидроизоляцией. Для битумной кровли, PVC-мембраны и FPO/PP/ТПО-мембраны нужны разные исполнения фланца или полотна. Ошибка в этом месте приводит не к плохой эстетике, а к риску протечек в узле примыкания.
| Кровельный материал | Логика выбора исполнения |
|---|---|
| Битумная или полимербитумная гидроизоляция | HSafe |
| PVC-мембрана | PSafe |
| FPO/PP/ТПО-мембрана | FSafe |
| Эксплуатируемая кровля | Дополнительные элементы по проекту: надставки, решётки, дренажные детали |
Монтаж аварийной воронки должен учитывать уклон к месту водоприёма, высоту кромки, герметичность примыкания, теплоизоляцию, защиту узла, доступ для очистки и путь воды после выпуска. Нельзя считать узел готовым только потому, что изделие установлено в кровлю. Важно проверить, как оно будет работать при реальном подъёме воды.
Ошибки проектирования и монтажа
Главная ошибка — считать аварийный водосток декоративным дополнением. Если Safe-воронка ставится без расчёта, без понимания уровня включения и без проверки трассы отвода, она создаёт ложное чувство безопасности. Внешне на кровле есть «резерв», но при аварии вода может не уйти.
Вторая ошибка — использовать обычную кровельную воронку вместо аварийной. Обычная воронка принимает воду сразу и работает как часть штатной системы. У Safe-воронки смысл другой: она должна ждать подъёма уровня воды и включаться только в аварийном режиме. Без приподнятой кромки это уже не тот принцип защиты.
Третья ошибка — подключить аварийную воронку туда же, где вероятен отказ. Если основная трасса перегружена, засорена или не имеет достаточной пропускной способности, подключение Safe в ту же ветку может не решить проблему. Аварийный водоотвод должен иметь работоспособный путь воды.
| Ошибка | Почему опасно | Как правильно |
|---|---|---|
| Safe-воронку ставят «для галочки» | Нет гарантии, что она сработает при нужном уровне воды | Подбирать по расчёту и сценарию отказа |
| Не проверяют отметку включения | Воронка включается слишком рано или слишком поздно | Задать безопасный уровень воды |
| Не учитывают разуклонку | Вода может не прийти к аварийному водоприёму | Проверить рельеф поверхности кровли |
| Не предусматривают обслуживание | Резервная воронка может забиться | Заложить осмотр и очистку |
| Игнорируют обогрев | Узел может замёрзнуть зимой | Проверить `.1Safe` для холодных зон |
| Неверно выбирают исполнение под гидроизоляцию | Риск протечки в примыкании | Выбирать H/P/F под материал кровли |
| Не проверяют путь после выпуска | Вода может попадать на фасад, проходы или нижние уровни | Проектировать безопасный отвод |

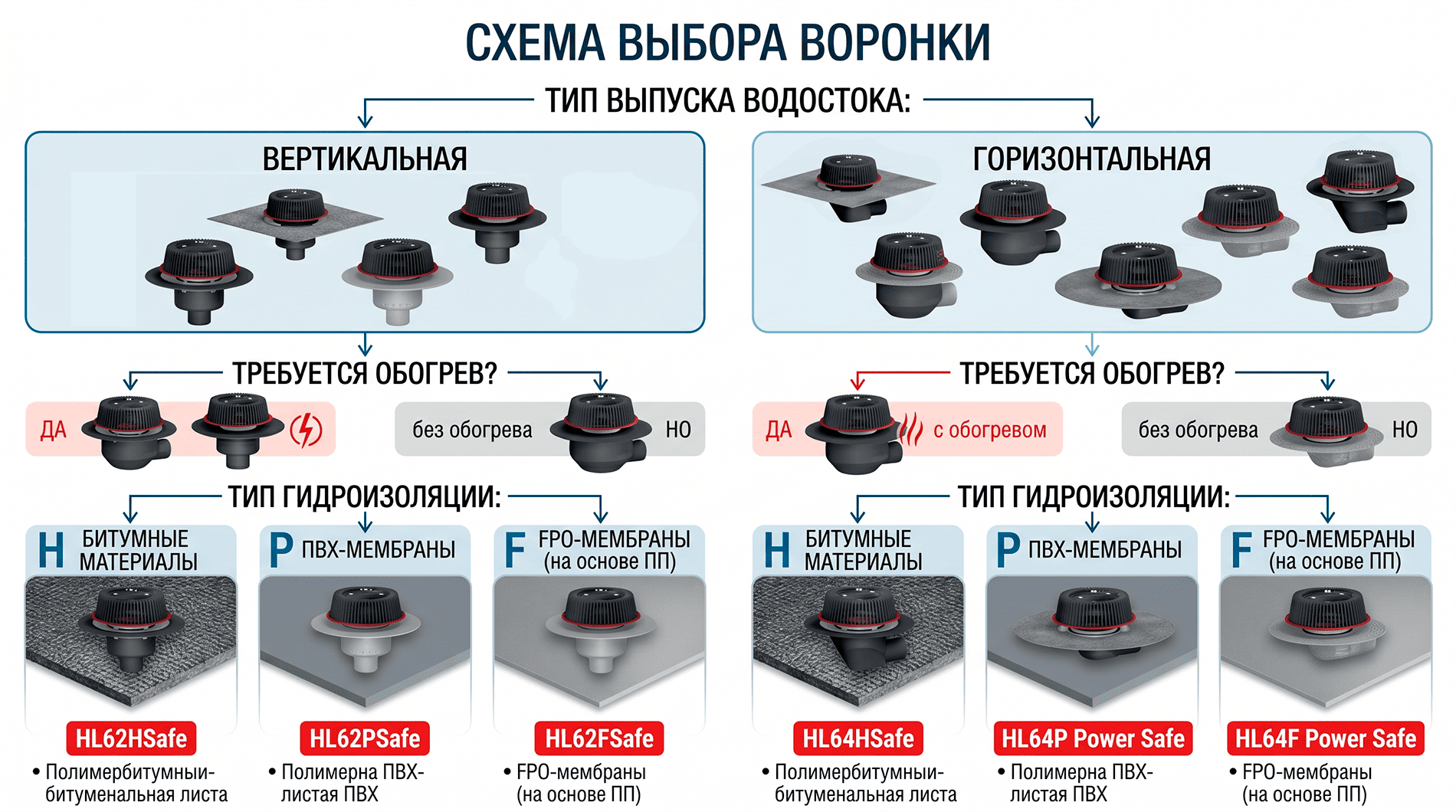

Таблица выбора Safe-воронки
Перед выбором аварийной воронки нужно определить не только модель, но и сценарий, который она закрывает. Для одной кровли главным риском будет засор основной воронки, для другой — лёд, для третьей — большой объём воды из-за площади, для четвёртой — невозможность быстро заметить проблему под эксплуатируемым покрытием.
| Условие объекта | Что рассмотреть | Комментарий |
|---|---|---|
| Большая плоская кровля | Основной водосток + аварийные Safe-воронки | Чем больше площадь, тем важнее резервный сценарий |
| Кровля с парапетами | Safe-воронки или другой аварийный водоотвод | Парапет удерживает воду внутри контура |
| Риск засора листьями или мусором | Safe + регулярное обслуживание | Листвоуловитель не отменяет очистку |
| Холодная зона или неотапливаемое здание | `.1Safe` с электрообогревом | Проверить питание и защиту линии |
| Битумная кровля | HSafe | Исполнение под полимербитумную гидроизоляцию |
| PVC-мембрана | PSafe | Исполнение под PVC-материал |
| FPO/PP/ТПО-мембрана | FSafe | Исполнение под соответствующую мембрану |
| Нужно вывести воду вниз | HL62Safe | Вертикальное исполнение |
| Нужно отвести воду в сторону | HL64Safe | Горизонтальное исполнение |
| Эксплуатируемая кровля или терраса | Safe + дополнительные элементы по проекту | Проверить дренаж, покрытие, доступ к обслуживанию |
| Объект с высокой ценой протечки | Резервный аварийный контур | Защита нужна не только кровле, но и помещениям ниже |
Как связать Safe-воронку с системой водоотвода
В каталоге Feniks-Trade аварийные Safe-воронки нужно рассматривать не отдельно от системы, а вместе с остальными элементами водоотвода. Для проекта важны тип выпуска, DN, пропускная способность, совместимость с гидроизоляцией, наличие электрообогрева, соединение с трубой, крепления и дополнительные элементы для конкретной конструкции кровли.
Если объект проектируется под внутренний водосток, сначала проверяют основные водосточные воронки и путь воды до ливневой канализации. После этого подбирают аварийный водоотвод: вертикальную или горизонтальную Safe-воронку, исполнение под материал кровли, необходимость обогрева и условия обслуживания.
Для подбора можно использовать раздел Feniks-Trade «Водосточные воронки» и передать специалисту параметры объекта. Это быстрее, чем выбирать изделие только по названию модели, потому что аварийная воронка должна совпасть с расчётом, кровлей и трассой отвода воды.
| Что указать специалисту | Зачем это нужно |
|---|---|
| Площадь плоской кровли или участка водосбора | Для оценки расхода воды |
| Тип системы водостока | Внутренний, наружный, смешанный или проектный вариант |
| Основной риск | Засор, лёд, перегрузка, высокая цена протечки |
| Тип выпуска | Вертикальный или горизонтальный |
| Материал гидроизоляции | Битум, ПВХ, FPO/PP/ТПО |
| Нужен ли обогрев | Для холодных зон и риска льда |
| Куда уходит аварийная вода | В ливневую канализацию, отдельную ветку или другой проектный путь |
| Какие нужны элементы | Крепления, соединение с трубой, надставки, решётки, дренажные детали |
Итог
Аварийный водосток на плоской кровле нужен не «для запаса», а для конкретного аварийного сценария. Основная система водостока должна отводить обычные дождевые и талые воды. Safe-воронка включается позже — когда уровень воды поднялся выше рабочей отметки и появляется риск перелива, протечек или лишней нагрузки на конструкцию.
Правильный выбор Safe-воронки начинается не с названия модели, а с расчёта: площадь кровли, уклон, пропускная способность основного водостока, сценарий отказа, высота включения, тип выпуска, материал гидроизоляции, обогрев и путь воды после аварийного сброса. Если эти параметры не проверены, даже дорогой резервный элемент может не сработать.
Для Feniks-Trade логика подбора простая: сначала понять задачу объекта, затем выбрать аварийную воронку как часть системы водоотвода, а не как отдельную деталь. Важны не только DN и тип выпуска, но и соединение с трубой, крепления, совместимость с кровельным покрытием и возможность обслуживания.
Все изображения в статье носят иллюстративный характер. Они не являются учебным пособием и не должны использоваться как основание для реализации технических решений на объекте. Для каждой проектной задачи необходимо опираться на действующие СП, ГОСТы, проектную документацию и инженерный расчет.
FAQ
Зачем нужна Safe-воронка, если на кровле уже есть обычная воронка?
Обычная кровельная воронка работает в штатном режиме и принимает воду сразу. Safe-воронка нужна как аварийный резерв: она включается при подъёме уровня воды, когда основная система забилась, замёрзла, перегружена или не справляется с дождевым расходом.
Можно ли поставить обычную кровельную воронку вместо аварийной?
Нежелательно. У аварийной Safe-воронки должна быть приподнятая водоприёмная кромка. Если поставить обычную воронку, она будет работать как часть основной системы, а не как резерв с заданной высотой включения.
Когда аварийный водосток особенно нужен?
Он особенно нужен на больших плоских кровлях, кровлях с парапетами, эксплуатируемых террасах, неотапливаемых зданиях, объектах с риском льда и там, где протечка может привести к дорогому ремонту или остановке работы помещений.
Нужно ли считать пропускную способность Safe-воронки?
Да. Аварийный водоотвод не ставят «на глаз». Нужно понимать площадь водосбора, допустимый уровень воды, пропускную способность основной системы, сценарий отказа и путь отвода воды в ливневую канализацию или отдельную аварийную ветку.
Когда нужна Safe-воронка с обогревом?
Обогрев нужен при риске промерзания: на холодных кровлях, неотапливаемых зданиях, в регионах с оттепелями и ночными заморозками. У HL такие исполнения обозначаются `.1Safe`.
Что выбрать: вертикальную или горизонтальную Safe-воронку?
Вертикальную выбирают, когда воду можно вывести вниз через перекрытие или в отдельный стояк. Горизонтальную — когда аварийный водоотвод нужно направить в сторону. В обоих случаях проверяют уклон, DN, соединение с трубой и безопасный путь воды после выпуска.
Чем Safe-воронка отличается от парапетной воронки?
Парапетная воронка описывает направление отвода через парапет или стену. Safe-воронка описывает аварийный принцип работы: приподнятая кромка и включение при заданном уровне воды. Это разные признаки, которые нельзя смешивать.
