Кровельная воронка для плоской кровли выбирается не по принципу «какая лучше», а по инженерной схеме конкретного объекта. Ошибка здесь начинается в тот момент, когда смотрят только на DN, цену или привычный тип выпуска, не увязывая воронку с конструкцией кровли и системой внутреннего водостока. В статье разбираем, когда нужен вертикальный выпуск, когда оправдан горизонтальный и почему ошибки по DN, гидроизоляции и месту установки чаще всего приводят к застою воды, протечкам и переделке узла.
Вертикальный и горизонтальный выпуск решают разные инженерные задачи. Ниже собран практический алгоритм подбора кровельной воронки под реальную плоскую кровлю, а не формальный список видов.
- Сравним вертикальный и горизонтальный выпуск
- Покажем инженерную логику выбора
- Разберём роль DN и гидроизоляции
- Проверим место установки по смыслу узла
- Соберём ошибки и чек-лист подбора
С чего начинается выбор кровельной воронки
Кровельная воронка — это не отдельная сливная деталь, а входной элемент системы внутреннего водостока. Она работает только вместе со стояком, трубопроводом, кровельным пирогом, примыканием гидроизоляции, разуклонкой и условиями эксплуатации здания.
Поэтому правильный подбор всегда идёт от объекта, а не от каталога. Если сначала купить воронку, а потом пытаться привязать её к кровле, очень легко получить конфликт по выпуску, высоте, типу мембраны, количеству воды или способу монтажа.
«В узлах внутреннего водостока почти всегда важнее не отдельная деталь, а то, как она встраивается в систему. Если схема не собрана заранее, артикул сам по себе проблему не решит.»
— Максим Стаховский, эксперт компании Феникс

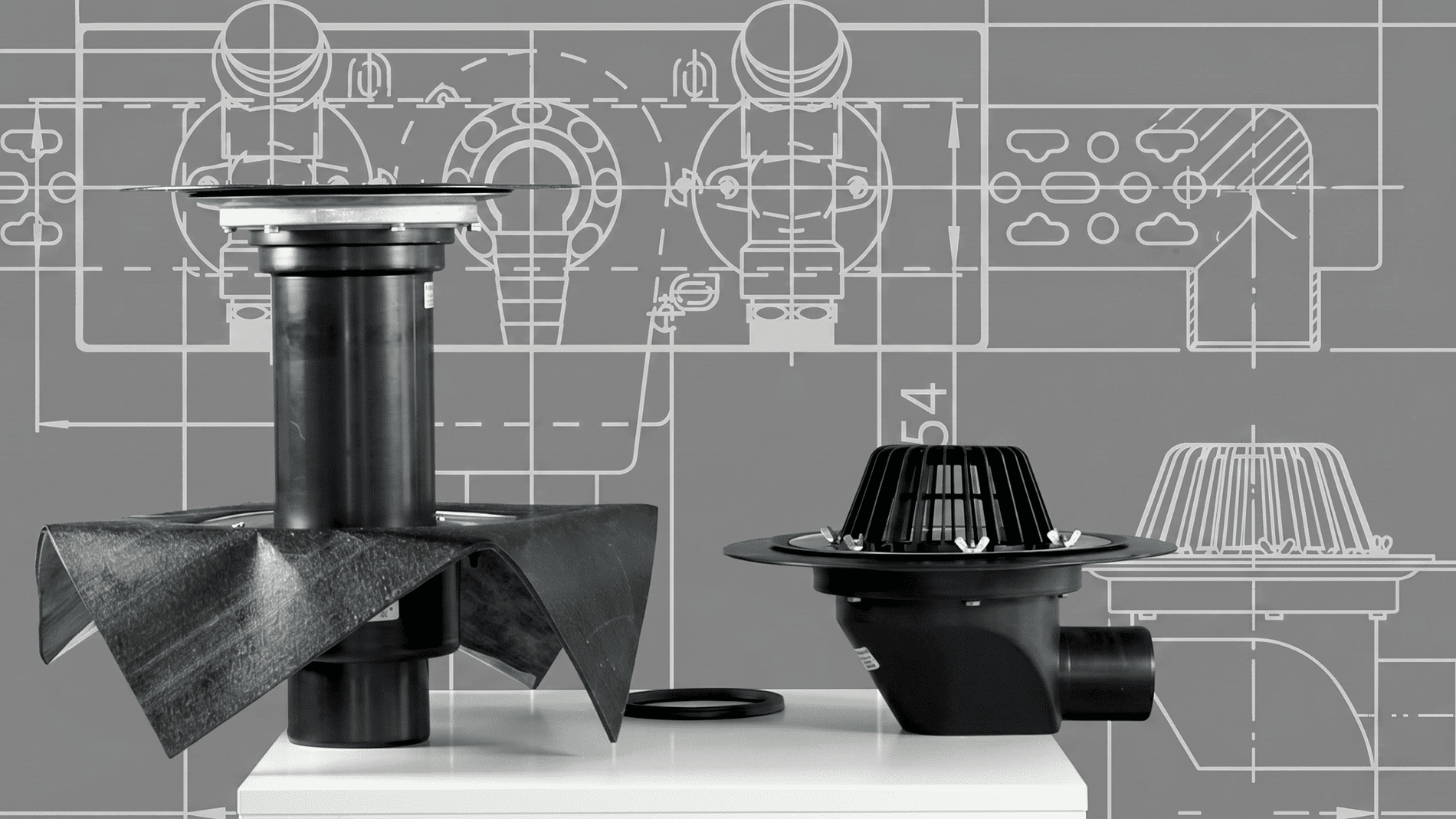

Вертикальный и горизонтальный выпуск: в чём разница
Вертикальная воронка уводит воду вниз через перекрытие в стояк. Горизонтальная воронка уводит воду в сторону, когда стояк смещён, путь вниз невозможен или проект требует боковой трассировки.
Поэтому выбор выпуска зависит не от вкуса и не от карточки товара, а от того, куда именно и по какой траектории должна уйти вода из точки водосбора.
| Критерий | Вертикальный выпуск | Горизонтальный выпуск |
|---|---|---|
| Направление воды | Вниз через перекрытие | В сторону к стояку |
| Когда выбирать | Стояк под точкой водосбора | Стояк смещён или проход вниз невозможен |
| Главное преимущество | Короткая трасса | Гибкость компоновки |
| Главный риск | Сложный проход через конструкцию | Ошибка по уклону и высоте |
| Что проверять | Стояк, проход, пожарный узел, DN | Уклон, длину участка, ревизии, место |

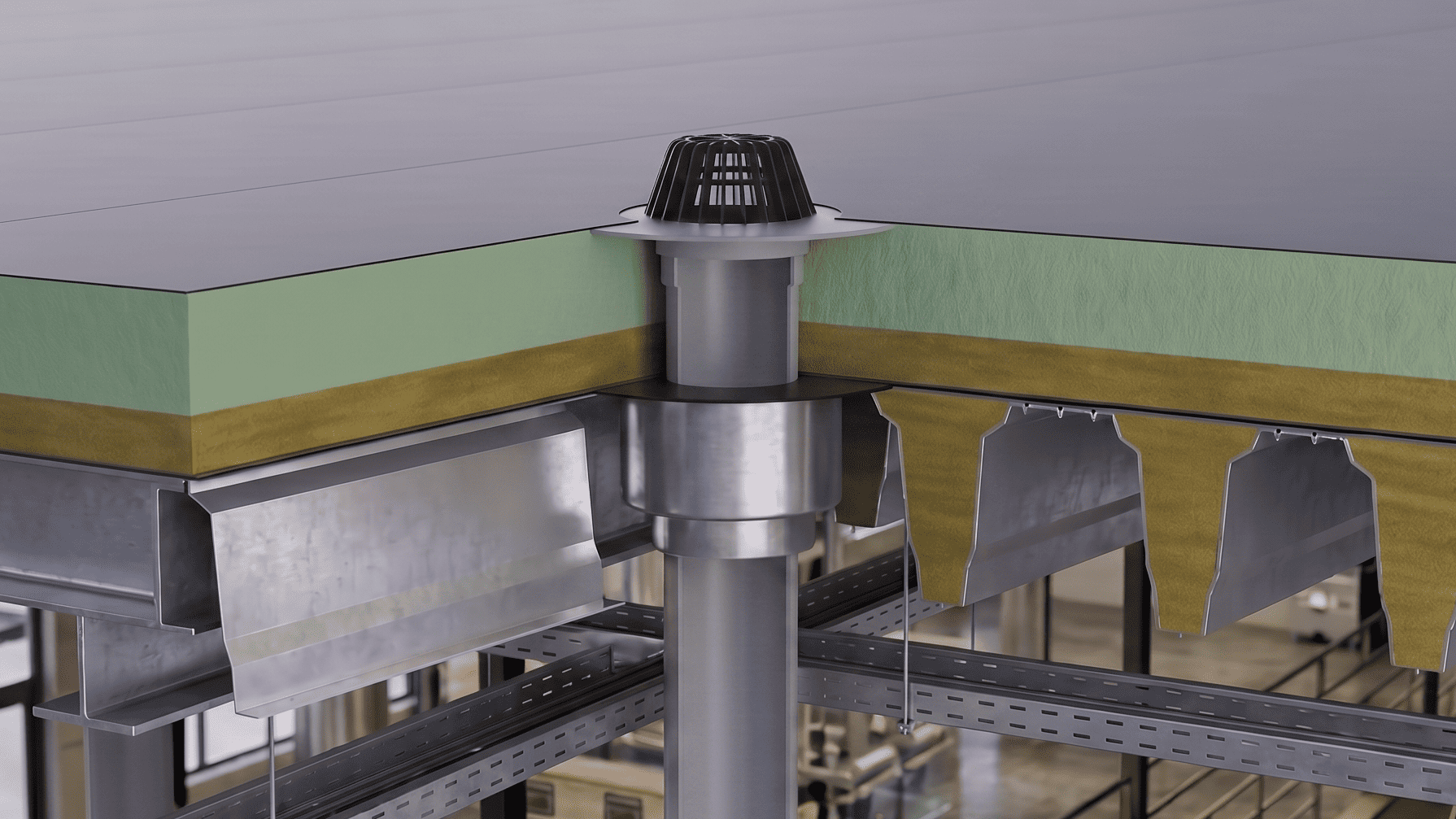

Когда оправдан вертикальный выпуск
Вертикальная кровельная воронка подходит в тех случаях, когда точка водосбора совпадает с логикой здания: вода может уйти вниз напрямую, а стояк находится под нужной зоной кровли. Это более прямолинейная схема, в которой обычно меньше обходов и меньше лишних поворотов.
Но у такого решения есть и свои ограничения. Если проход через перекрытие сложный, если ниже находится чувствительное помещение или если стояк фактически смещён, вертикальный выпуск перестаёт быть удобным и начинает создавать новые проблемы.
Когда вертикальная схема работает лучше всего
Вертикальный выпуск логичен там, где проект уже допускает прямой уход воды вниз. Это хороший вариант для объектов с понятной схемой стояков и без необходимости уводить воду в сторону длинным участком трубы.
Особенно удобно такое решение там, где важно сократить трассу и снизить число потенциально проблемных соединений на горизонтальном участке.
- Стояк расположен под точкой водосбора.
- Есть нормальная возможность пройти через перекрытие.
- Не требуется уводить трубу в сторону.
- Узел прохода можно решить по конструкции и пожарным требованиям.
Совет: Выбирайте вертикальный выпуск, когда путь воды вниз действительно прямой, а не когда его приходится искусственно подгонять под уже выбранный узел.

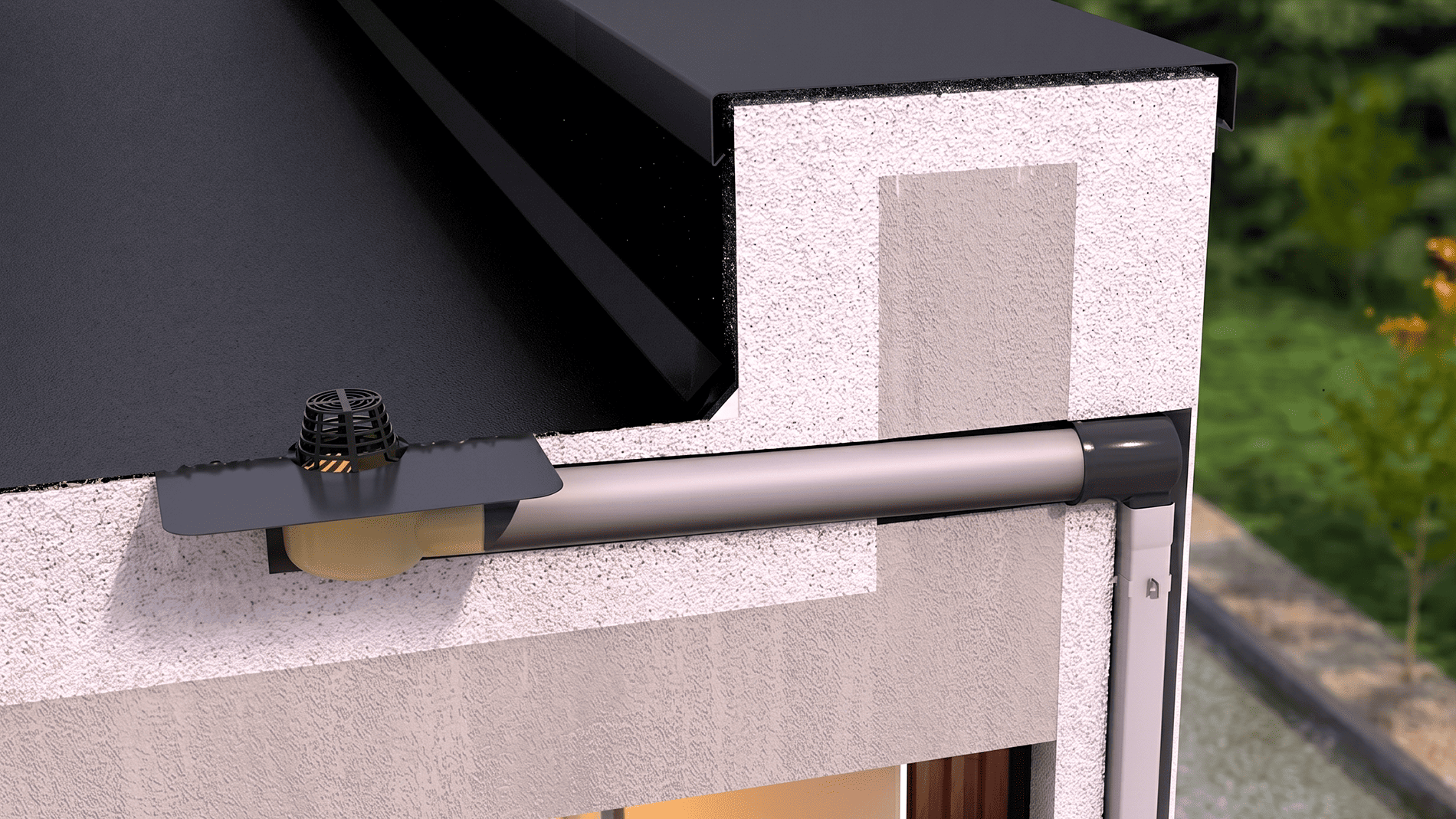

Когда оправдан горизонтальный выпуск
Горизонтальная кровельная воронка нужна там, где вода должна уйти к стояку в сторону. Это бывает на объектах со смещёнными стояками, с ограничениями по проходу через перекрытие или с конструктивом, который не даёт поставить вертикальный выпуск в правильной точке водосбора.
Горизонтальная схема — не запасной вариант и не упрощённая версия вертикальной. Это полноценное решение, но оно требует более жёсткой проверки по уклону, длине трубы, доступу к обслуживанию и свободной высоте в зоне прокладки.
Что делает горизонтальный выпуск чувствительным к ошибкам
Здесь недостаточно просто увидеть боковой патрубок в каталоге. Нужно проверить, помещается ли трасса физически, можно ли выдержать уклон и будет ли к участку доступ для обслуживания и ревизии.
Если этот расчёт пропустить, узел может оказаться красивым на схеме, но проблемным уже в первый сезон эксплуатации.
- Стояк смещён относительно низкой точки кровли.
- Проход вниз через перекрытие конструктивно нежелателен.
- Нужно обойти балки, помещения или другие ограничения.
- Есть место под рабочий уклон и доступ к обслуживанию.
Внимание: Горизонтальный выпуск нельзя выбирать только по принципу «так удобнее вести трубу». Сначала нужно убедиться, что в кровельном пироге и техпространстве вообще есть место для рабочей трассы.
Почему нельзя выбирать только по DN
DN — важный параметр, но сам по себе он не делает подбор правильным. Одинаковый диаметр выпуска может встречаться у воронок для разных типов гидроизоляции, с разным направлением выпуска, под разные условия обогрева и под разные монтажные задачи.
Если смотреть только на DN, можно получить формально подходящую позицию, которая не совпадает с кровельным ковром, не решает схему водоотведения или не проходит по условиям эксплуатации.
| Что кроме DN проверяют обязательно | Направление выпуска, тип гидроизоляции, расход воды, условия эксплуатации |
| Что влияет на узел сильнее всего | Конструкция кровли и схема внутреннего водостока |
| Что часто упускают | Обогрев, комплектующие, место установки, разуклонку |

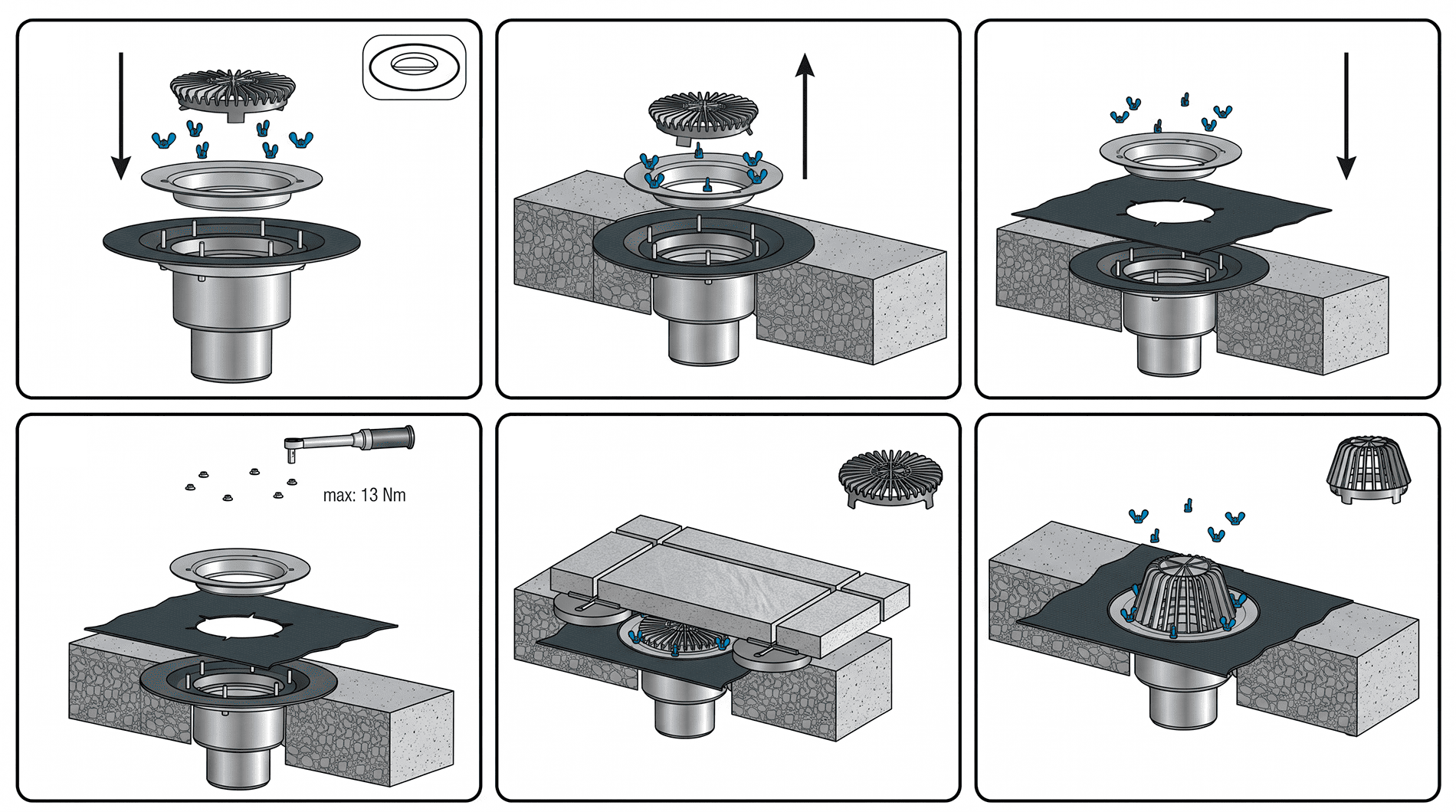

Как тип гидроизоляции влияет на подбор
Для плоской кровли критично не только то, куда уходит вода, но и как кровельный ковёр примыкает к корпусу воронки. Именно здесь часто возникает риск протечки, если исполнение выбрали не под тот материал.
Поэтому для битумной кровли, ПВХ-мембраны, FPO/ТПО-мембраны, эксплуатируемых и инверсионных систем подбирают не одну и ту же воронку разного диаметра, а подходящее исполнение под конкретную задачу.
| Тип кровли | Что учитывать при выборе | Главный риск ошибки |
|---|---|---|
| Битумная гидроизоляция | Исполнение под битумный материал | Слабое примыкание ковра |
| ПВХ-мембрана | Совместимость с ПВХ | Конфликт материалов узла |
| FPO/ТПО-мембрана | Исполнение под FPO/ТПО | Неверный выбор корпуса и фланца |
| Эксплуатируемая кровля | Решётку, надставку, нагрузку | Неправильный уровень узла |
| Инверсионная кровля | Дренажные элементы и отвод из слоёв | Застой влаги внутри пирога |
Как понять, сколько воронок нужно на кровлю
Универсальная фраза «одна воронка на такую-то площадь» в реальной работе слишком груба. Количество воронок зависит от площади водосбора, интенсивности дождя в регионе, рельефа кровли, примыкающих вертикальных стен, пропускной способности выбранной модели и логики разуклонки.
То есть считать нужно не только метры кровли, но и то, как вода реально подходит к приёмным точкам в пиковом режиме.
- Определите общую водосборную площадь.
- Уточните расчётную интенсивность дождя для региона.
- Учтите влияние примыкающих вертикальных стен.
- Рассчитайте расход воды на конкретный участок.
- Сверьте его с пропускной способностью модели.
- Проверьте количество воронок и расстояния между ними.
- Увяжите всё это с разуклонкой и низкими точками.

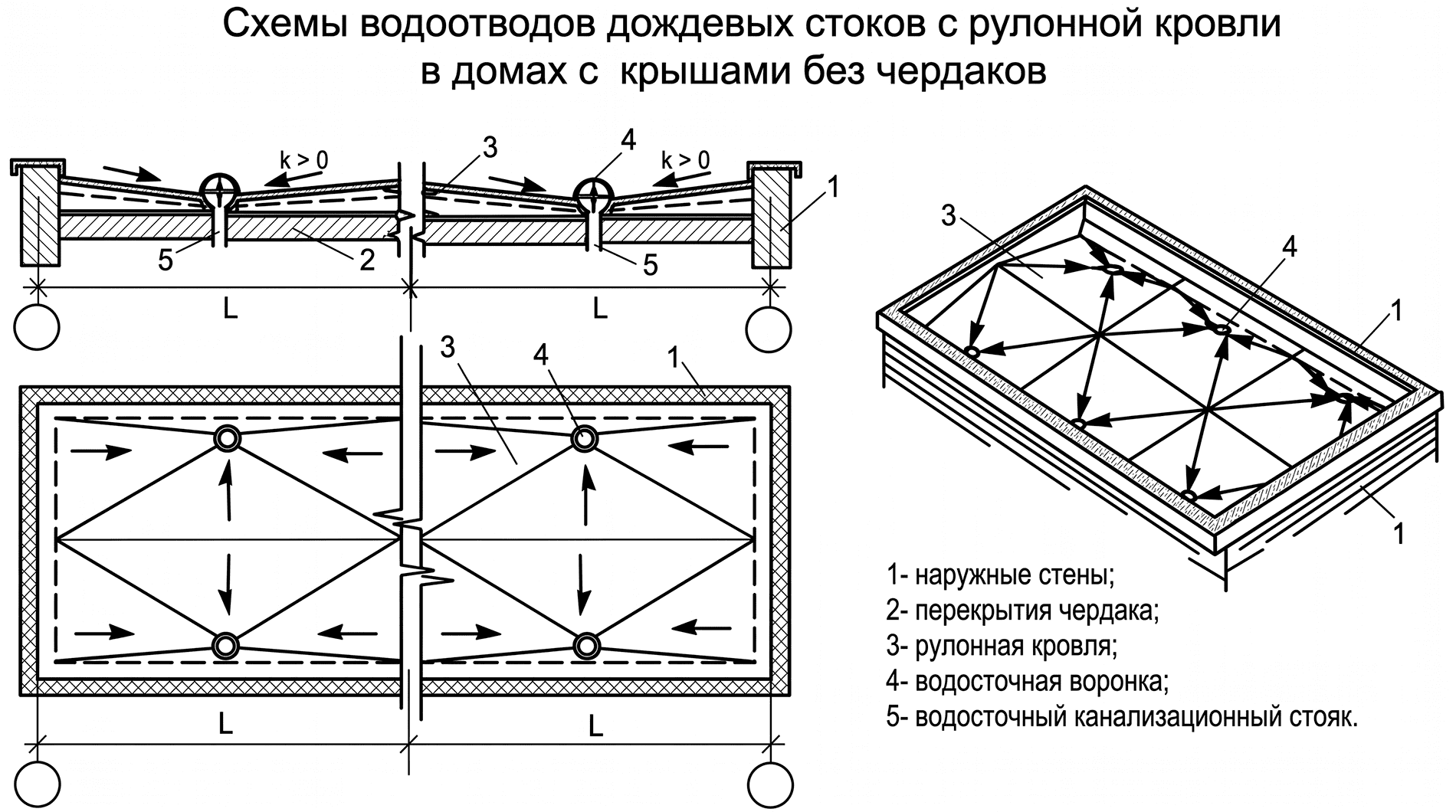

Почему место установки так же важно, как сама модель
Даже правильно подобранная кровельная воронка не будет работать нормально, если поставить её в плохую точку. Вода должна приходить к ней естественно, а не «по идее». Для этого важны низкая точка кровли, понижение вокруг узла, расстояние до парапета и нормальная разуклонка.
Если воронка стоит не там, где реально собирается вода, система начинает работать хуже даже при хорошем корпусе, правильном DN и подходящем фланце.
- Воронка должна стоять в расчётной низкой точке.
- Вокруг узла нужно понижение для уверенного водосбора.
- Нельзя игнорировать парапеты, шахты и выступающие части.
- Шаг между воронками должен совпадать с геометрией кровли, а не только с удобством монтажа.
Когда нужен обогрев
Обогрев кровельной воронки нужен не всегда, но его нельзя сбрасывать со счёта заранее. На холодных кровлях, в неотапливаемых зданиях, в зонах риска наледи и на длинных холодных участках отведения воды вопрос обогрева становится не дополнительной опцией, а инженерной мерой.
Если не проверить этот момент вовремя, узел может терять пропускную способность именно тогда, когда она особенно нужна.
Совет: Оценивайте необходимость обогрева по конструкции здания, температурному режиму и реальному сценарию эксплуатации, а не по привычке брать или не брать исполнение «с подогревом».

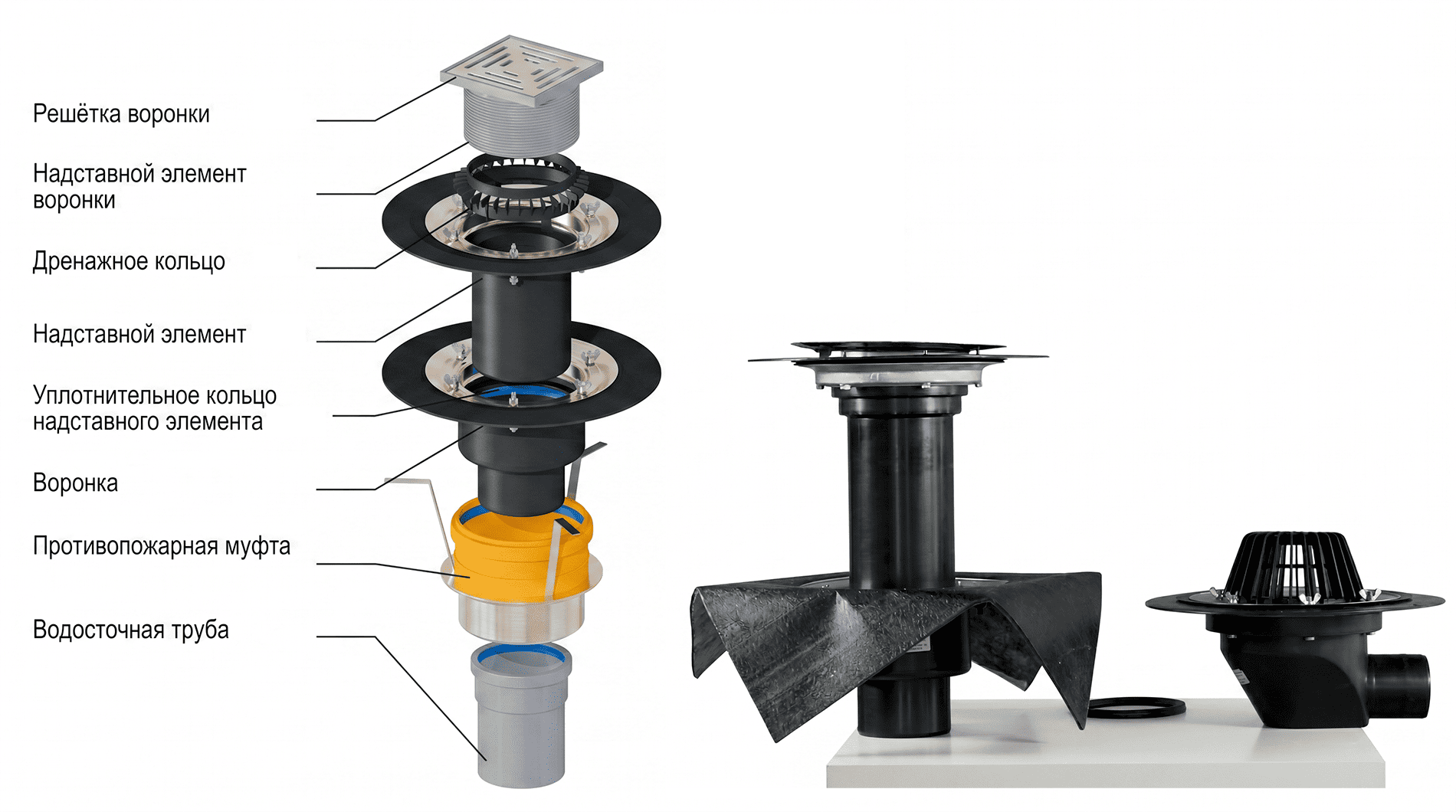

Какие комплектующие нельзя забывать
На объекте работает не только корпус воронки. В зависимости от кровли и узла могут понадобиться листвоуловитель, дренажное кольцо, надставной элемент, решётка, элементы для многоуровневой гидроизоляции и другие комплектующие.
Если воспринимать воронку как одиночный артикул, а не как часть рабочего узла, можно собрать систему, которая формально смонтирована, но не решает задачу по отводу воды или по долговечности покрытия.
Когда комплектующие определяют успех всего узла
Это особенно заметно на эксплуатируемых, инверсионных и сложных кровлях, где вода должна уходить не только с поверхности, но и из отдельных слоёв пирога. В таких случаях одна только воронка без дополнительных элементов не закрывает задачу.
Поэтому комплектующие нужно подбирать сразу, а не оставлять на этап «если потом понадобится».
| Листвоуловитель | Защищает систему от мусора и засоров |
| Дренажное кольцо | Отводит воду из внутренних слоёв кровли |
| Надставной элемент | Помогает собрать узел при большой толщине пирога |
| Решётка | Нужна для проходных и эксплуатируемых кровель |
| Обогрев | Снижает риск промерзания зоны водоприёма |
Типовые ошибки при выборе кровельной воронки
- Выбор только по DN без привязки к схеме водостока.
- Покупка воронки до согласования места установки.
- Игнорирование типа гидроизоляции и примыкания.
- Горизонтальный выпуск без проверки уклона и высоты.
- Отказ от обогрева там, где узел реально промерзает.
- Попытка собрать рабочий узел без комплектующих.
- Проверьте расположение стояка относительно точки водосбора.
- Определите, нужен вертикальный или горизонтальный выпуск.
- Сверьте DN с расчётным расходом воды, а не только с привычкой.
- Уточните тип гидроизоляции и исполнение узла.
- Оцените необходимость обогрева и комплектующих.
- Проверьте место установки и разуклонку до покупки.
Итог
Правильный подбор кровельной воронки для плоской кровли всегда идёт по одной логике: сначала конструкция кровли и схема внутреннего водостока, потом направление выпуска, затем DN и пропускная способность, после этого — гидроизоляция, обогрев, комплектующие и точка установки. Если идти наоборот и начинать только с диаметра или цены, узел почти всегда получается слабее, чем должен.
Поэтому вертикальный и горизонтальный выпуск не конкурируют между собой напрямую. Это два разных решения для разных строительных ситуаций. Когда подбор делается от объекта и от работы всей системы, кровельная воронка перестаёт быть «просто сливом» и становится нормальным рабочим элементом внутреннего водостока.
FAQ
Что лучше: вертикальная или горизонтальная кровельная воронка?
Нельзя выбирать по принципу «лучше» или «хуже». Вертикальный выпуск подходит там, где вода уходит вниз в стояк напрямую. Горизонтальный нужен там, где трубу приходится вести в сторону.
Можно ли выбрать воронку только по диаметру?
Нет. Кроме DN нужно учитывать выпуск, тип гидроизоляции, расход воды, условия эксплуатации и состав узла.
Когда нужен горизонтальный выпуск?
Когда стояк смещён, когда путь вниз через перекрытие неудобен или невозможен и когда есть место для боковой трассы с рабочим уклоном.
Когда обязательно проверять обогрев?
На холодных кровлях, в неотапливаемых зданиях, в зонах риска наледи и в других ситуациях, где узел может промерзать по условиям эксплуатации.
Почему тип гидроизоляции так важен?
Потому что протечки часто начинаются не в трубе, а в примыкании кровельного ковра к корпусу воронки. Неправильное исполнение узла здесь критично.
