Кровельные воронки HL подбирают не по одному DN и не по фотографии из каталога. Для плоской кровли сначала определяют расчетный расход, смотрят пирог, тип гидроизоляции, выпуск, нужен ли обогрев и как узел встанет на основание.
Тогда маркировка HL читается как рабочая система, а не как набор букв. Ниже собрали основные нормы, стандартную комплектацию, смысл индексов, дополнительные элементы и монтажные схемы для традиционных, инверсионных, зеленых и облегченных кровель. Так проще сразу понять, нужен ли короб, какой фланец брать и где понадобится дренажное кольцо. И не потерять узел.
- Собираем исходные данные, без которых воронку HL нельзя подобрать корректно.
- Разбираем расчет, нормы, маркировку и стандартную комплектацию серии.
- Показываем, какие дополнительные элементы участвуют в рабочем узле.
- Разводим восемь монтажных схем: четыре для утепленных и четыре для инверсионных кровель.
Что нужно знать о воронках HL до подбора
Каталог HL сразу задает правильную логику подбора: кровельная воронка рассматривается как часть узла внутреннего водостока, а не как отдельный корпус. Для проектирования нужны разрез кровли со слоями и размерами, материал и диаметр ливневой трубы, требование по электрообогреву и специальные условия применения. К таким условиям относят размещение воронки над помещениями, повышенные механические нагрузки, несколько уровней гидроизоляции и другие ограничения, которые влияют на конструкцию приемной точки.
В этом подходе удобно то, что серия HL перекрывает разные типы кровельного пирога. В исходной информации производителя прямо указано, что конструкция кровли и тип гидроизоляции могут быть разными, а сама воронка подбирается уже под конкретную схему примыкания. Поэтому на раннем этапе важно не спорить о бренде или только о диаметре выпуска, а собрать исходные данные по узлу: как идет вода, куда уходит выпуск, какое основание под воронкой и каким способом будет соединяться гидроизоляционный слой с корпусом.
Какие нормы и расчетные требования учитывают
На странице с общей информацией HL сразу вынесены нормативные документы, которые задают рамку для проектирования и монтажа. Для внутренних водостоков здесь важны СП 30.13330.2020, СП 73.13330.2016, СП 17.13330.2017, профильный стандарт по применению воронок HL и ГОСТ Р 58956-2020. Это не декоративный список: именно через эти документы производитель привязывает расчет расхода, требования к надежности и правила испытаний.
Расчет водостока сводится к определению расхода дождевых вод по водосборной площади, району строительства и уклону кровли. При определении расчетной площади дополнительно учитывают 30 процентов суммарной площади вертикальных стен, которые примыкают к кровле и выступают над ней. Затем расчетный расход делят на пропускную способность конкретной воронки и получают минимальное количество приемных точек.
Отдельно в каталоге выделены два практических вопроса. Первый - нужен ли электрообогрев: производитель связывает его с требованиями СП 30.13330.2020, структурой кровли и техзаданием. Второй - надежность системы: внутренний водосток должен выдерживать гидростатический напор, а это подтверждают гидравлическими испытаниями по СП 73.13330.2016.
Еще один важный блок касается пожарной безопасности. Если кровля пересекается воронкой в железобетонной плите и для конструкции требуется предел огнестойкости не ниже RE 30, HL предусматривает механическое крепление корпуса к несущему основанию в комплекте с противопожарными муфтами HL850 для DN75 или HL870 для DN110. В каталоге прямо указано, что такое решение подтверждено сертификатом по требованиям технического регламента пожарной безопасности. Для проектировщика это готовый ориентир, когда воронка проходит через жесткое основание и узел нельзя оставлять без огнезащитного решения.
Нормативная база: СП 17.13330.2017, СП 30.13330.2020, СП 73.13330.2016, ГОСТ Р 58956-2020, ГОСТ Р 53306-2009 и профильный стандарт по применению воронок HL для внутреннего водостока.
Как читать стандартное исполнение и маркировку

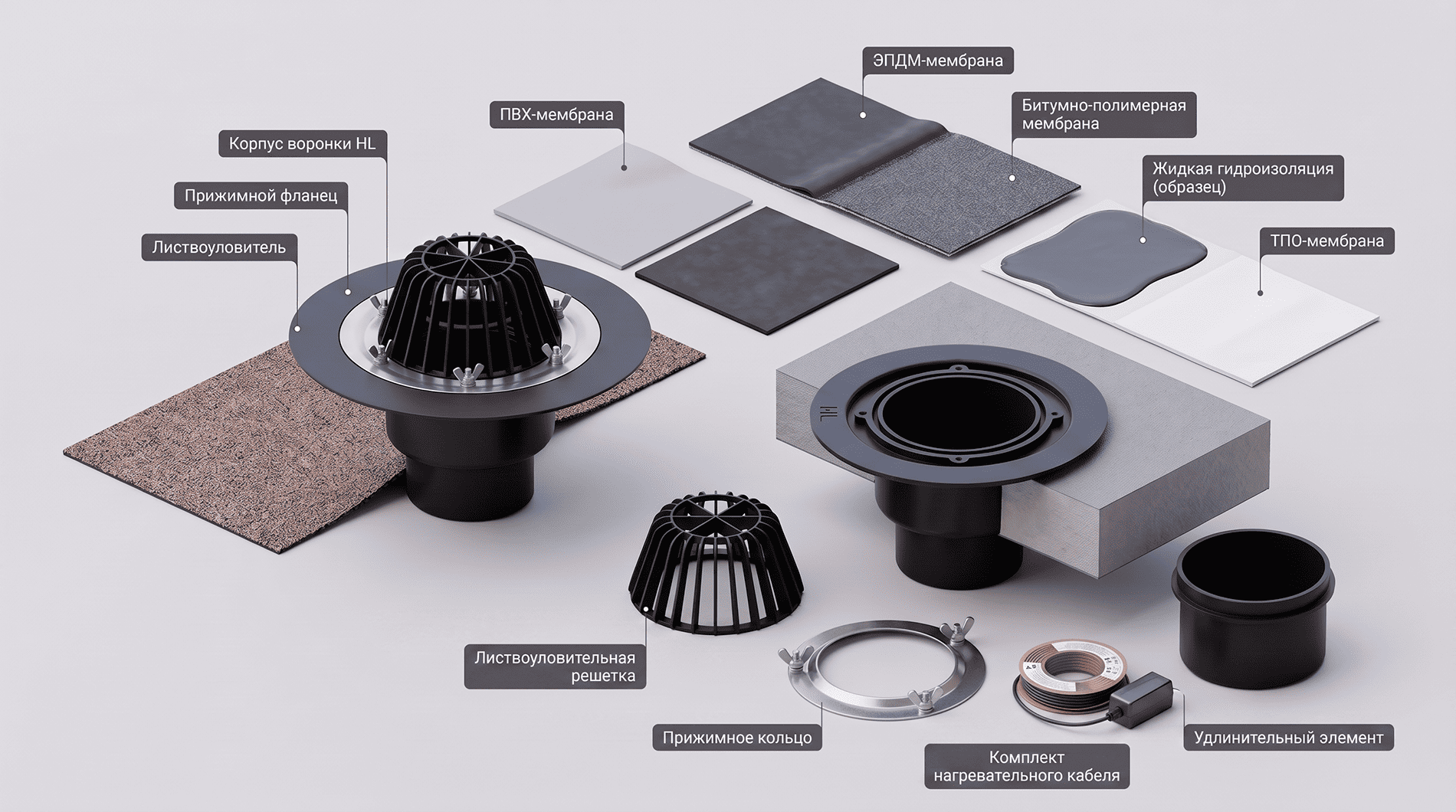

Стандартное исполнение кровельных воронок HL описано без лишней рекламы и поэтому особенно полезно. Базовый комплект включает теплоизолированный корпус из полипропилена, обжимной фланец из нержавеющей стали с гайками и барашками, а также листвоуловитель из ПП. Для кровель из профнастила в каталоге отдельно оговорен вариант корпуса с монтажным коробом, потому что основание и схема опирания там отличаются от сплошной плиты.
Маркировка у HL работает как конструктор. Индекс «.1» означает встроенный саморегулирующийся кабель электрообогрева мощностью 10-30 Вт при 230 В. Буква «B» указывает на исполнение для эксплуатируемой кровли: вместо обычного листвоуловителя комплект включает дренажный фланец HL062B.3E и надставной элемент HL66.9 с решеткой из нержавеющей стали 150х150 мм, а допустимая нагрузка возрастает до 300 кг. Буква «H» показывает, что корпус уже соединен с полимербитумным полотном 500х500 мм для битумных материалов, «P» - что корпус выполнен из ПВХ под ПВХ-мембраны, а «F» - что корпус из ПП идет без фланца под FPO-мембраны на основе ПП.
Отдельно в маркировке задают диаметр выпуска. В каталоге расшифровка дана прямо: «/1» - выпуск 110 мм, «/2» - 125 мм, «/5» - 160 мм, «/7» - 75 мм. Это удобно, потому что модель можно читать сразу по нескольким признакам: тип гидроизоляции, необходимость обогрева, область применения и диаметр отвода. Если исходные данные по кровле собраны заранее, маркировка HL не выглядит сложной: она просто переводит инженерные требования в набор конкретных исполнений.
| Обозначение | Что означает |
|---|---|
| .1 | Встроенный саморегулирующийся кабель электрообогрева 10-30 Вт / 230 В. |
| B | Исполнение для эксплуатируемой кровли с дренажным фланцем и решеткой. |
| H | Корпус с полимербитумным полотном 500x500 мм под битумные материалы. |
| P | Корпус из ПВХ под ПВХ-мембраны. |
| F | Корпус из ПП без фланца под FPO-мембраны на основе ПП. |
| /1, /2, /5, /7 | Диаметры выпуска 110, 125, 160 и 75 мм соответственно. |
Какие дополнительные элементы расширяют узел
На странице с комплектацией производитель подробно перечисляет дополнительные элементы, и именно они помогают превратить базовый корпус в рабочий узел под конкретный пирог кровли. Для отвода воды между элементами водостока используются дренажные кольца HL160 и HL161. Для приемной части доступны плоский листвоуловитель HL170 и вариант из нержавеющей стали HL175. Для утепленных традиционных и комбинированных кровель применяется надставной элемент HL65 с обжимным фланцем из нержавеющей стали.
Если кровельный ковер выполнен на битумной основе, в работу берут HL65H с полимербитумным полотном. Под ПВХ-мембраны рассчитан HL65P, под FPO-мембраны на основе ПП - HL65F, а под FPO-мембраны на основе ПЭ - HL65PE. Для инверсионных кровель важен удлинитель HL350 и надставные элементы HL350.0, HL350.1 и HL350.1H, которые позволяют вывести приемную точку через разделительный и фильтрующий слой. Для эксплуатируемых участков и террас нужны варианты с решетками из нержавеющей стали HL66 и HL66.1.
В перечне есть и специальные детали. HL603 - механическое запахозапирающее устройство для ситуаций с эффектом дымохода на внутренних водостоках, но производитель предупреждает, что при его установке пропускная способность стояка ограничивается 6 л/с. HL635N указан как дренажный и инспекционный колодец. Такая детализация важна, потому что воронка HL почти никогда не живет одна: рабочий результат дает связка корпуса, надставного элемента, дренажного кольца, листвоуловителя, решетки и, при необходимости, колодца или запахозапирающего узла.
| Элемент | Роль в узле |
|---|---|
| HL160 / HL161 | Дренажные кольца для отвода воды и соединения элементов водостока. |
| HL170 / HL175 | Листвоуловители из ПП или нержавеющей стали. |
| HL65 / HL65H / HL65P / HL65F / HL65PE | Надставные элементы под разные типы гидроизоляции и мембран. |
| HL350 / HL350.0 / HL350.1 / HL350.1H | Элементы для инверсионных кровель и разделительных слоев. |
| HL66 / HL66.1 | Надставные элементы с решетками для нагруженных и обслуживаемых участков. |
| HL603 / HL635N | Специальные узлы: запахозапирающее устройство и инспекционный колодец. |
Какие схемы HL показаны для утепленных кровель

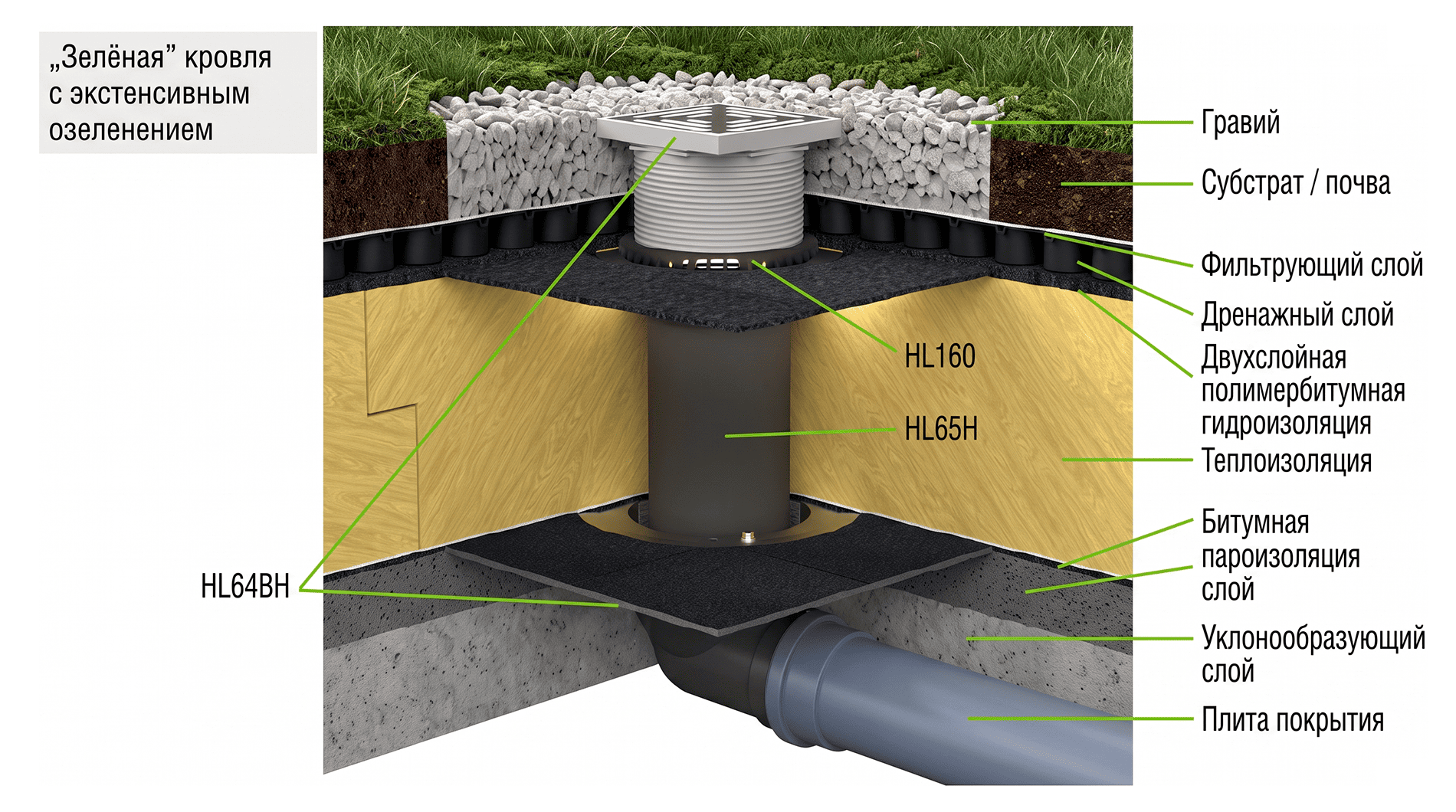

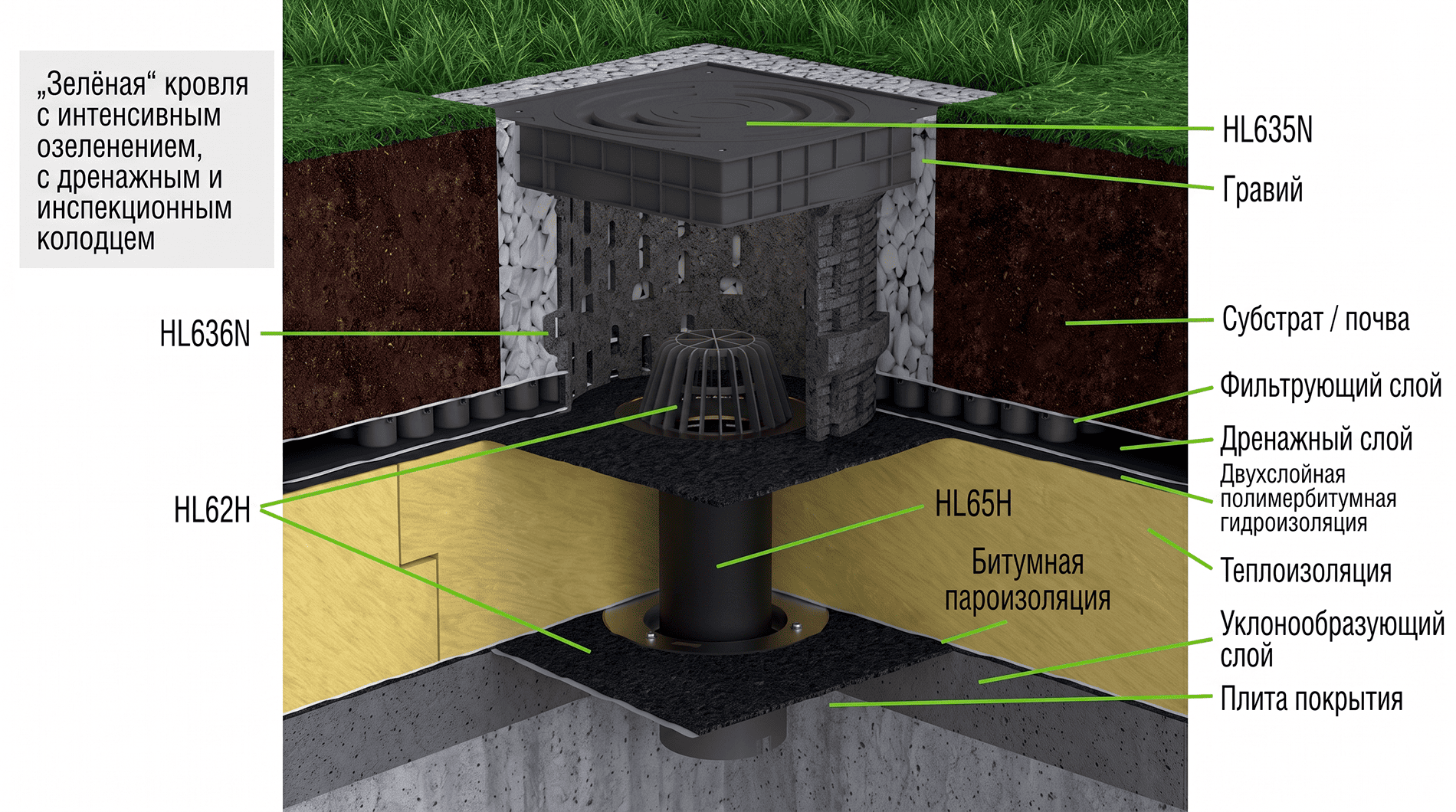

В блоке по утепленным кровлям каталог разводит четыре самостоятельные схемы. Для зеленой кровли с экстенсивным озеленением показана связка HL64BH, HL160 и HL65H: вода уходит не только с поверхности, но и из дренирующего слоя. Для интенсивного озеленения используется схема с колодцем HL636N и узлом на HL62H и HL65H, то есть приемная точка сразу получает сервисный доступ сверху.

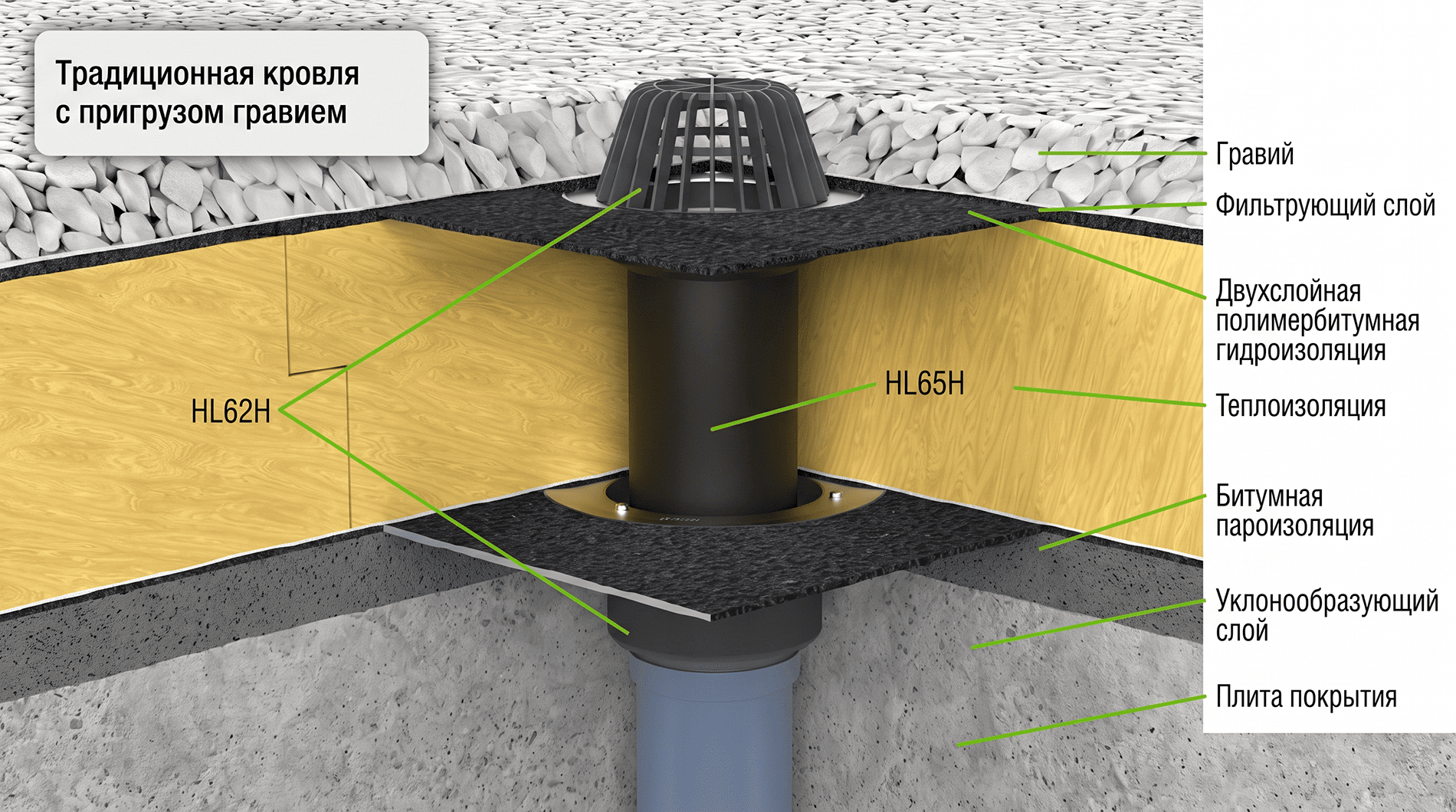

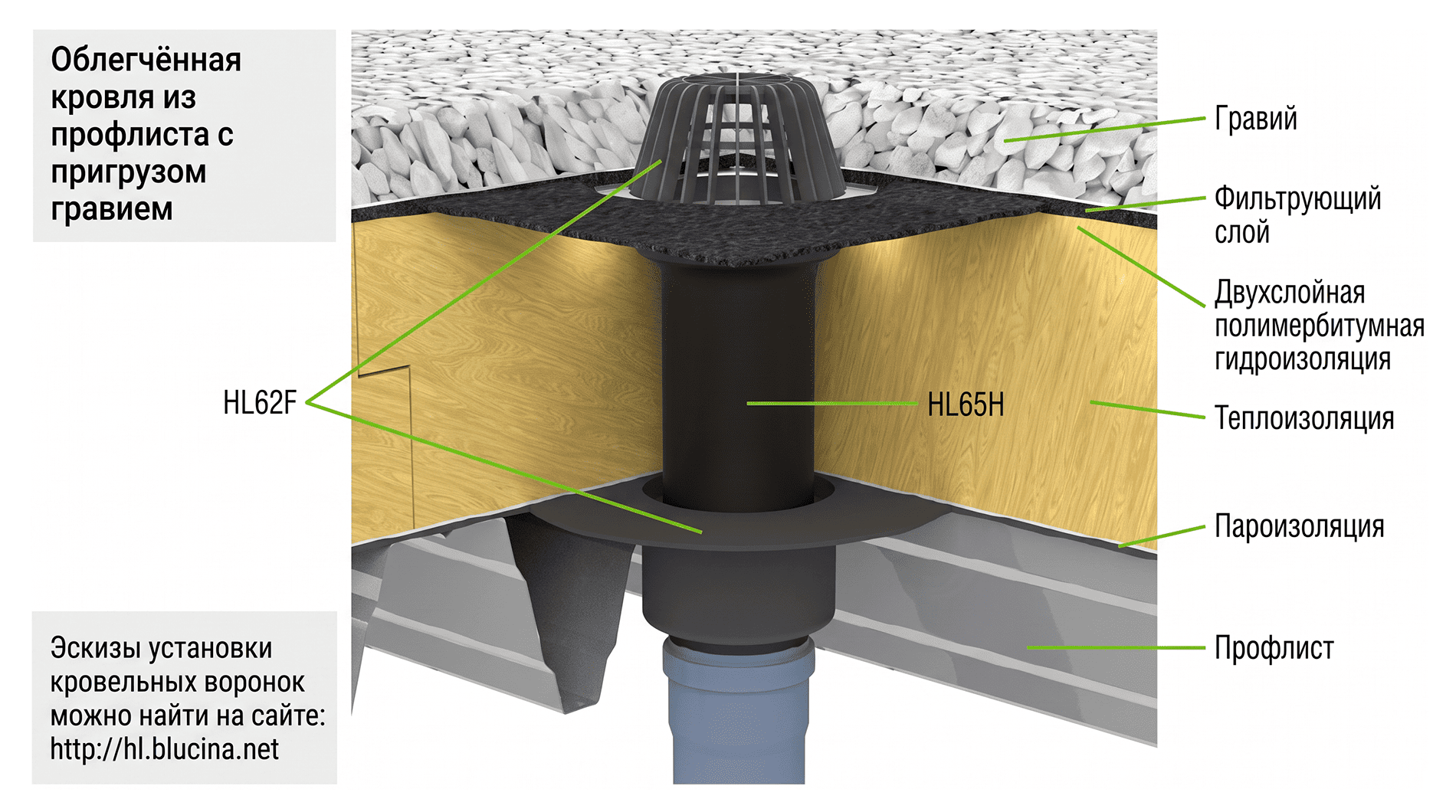

Традиционная кровля с пригрузом гравием собрана на HL62H и HL65H без дополнительного колодца, а облегченная кровля из профлиста - на HL62F и HL65H, потому что здесь критично именно профилированное основание. Эти четыре картинки удобно читать как набор сценариев: по ним видно, когда нужен битумный надставной элемент, когда требуется колодец, а когда ключевым становится тип основания под корпусом воронки.
Какие схемы HL показаны для инверсионных и эксплуатируемых кровель

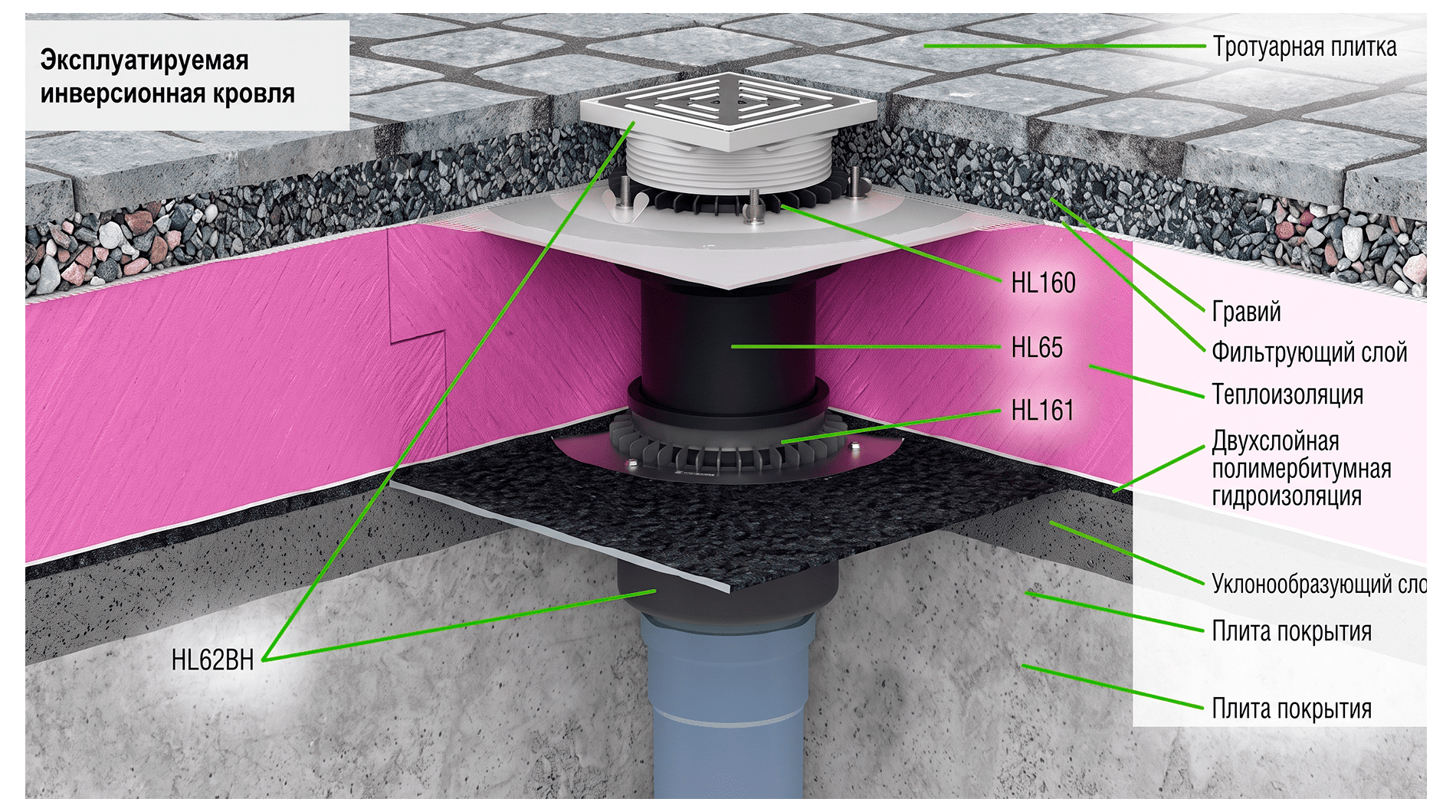

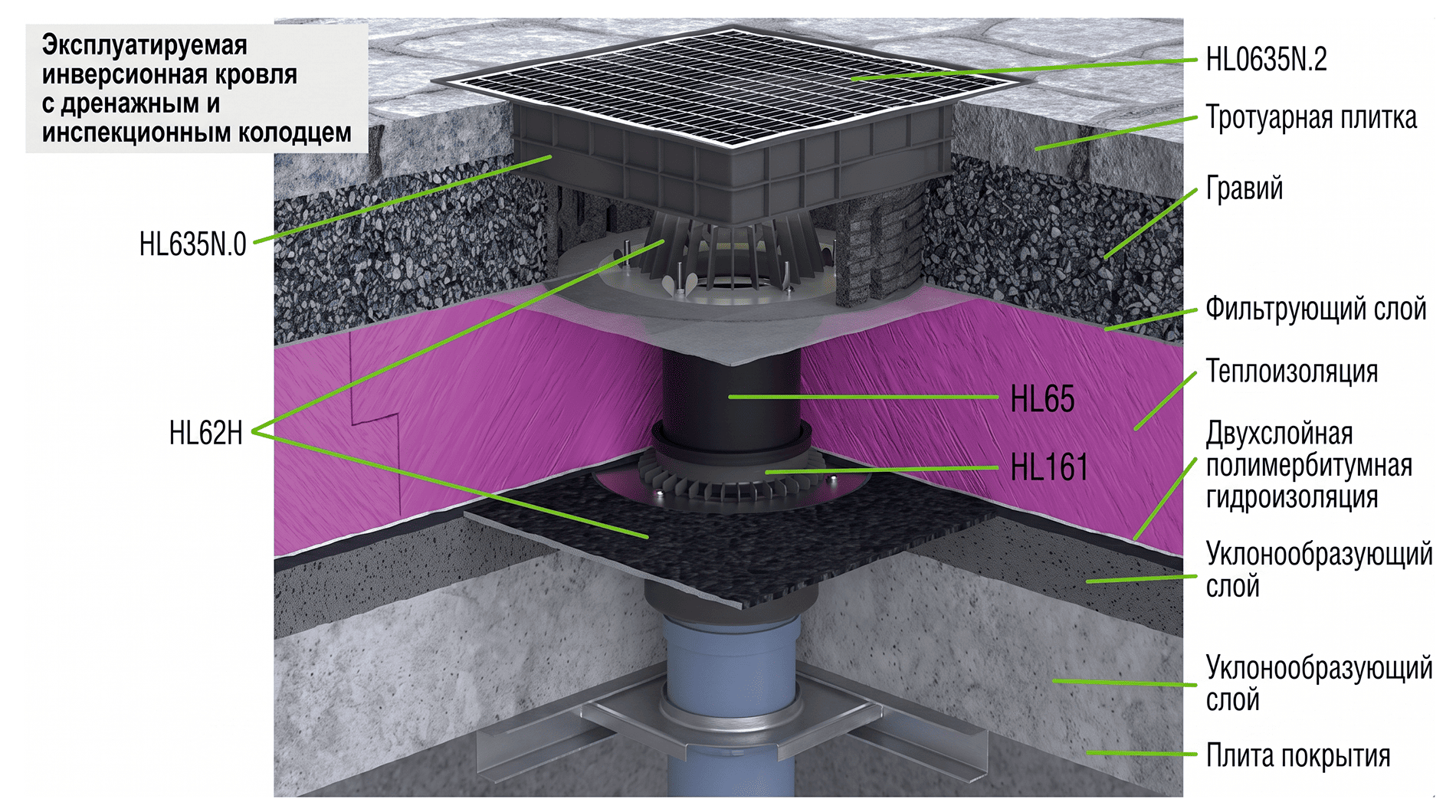

Во второй группе каталог показывает инверсионные и эксплуатируемые кровли. Базовая эксплуатируемая схема собирается вокруг HL62BH, HL160, HL65 и HL161 под тротуарную плитку. Когда к ней добавляют дренажный и инспекционный колодец, меняется верхняя сервисная зона, но сохраняется логика прохода воды через дренирующие слои к приемной части.

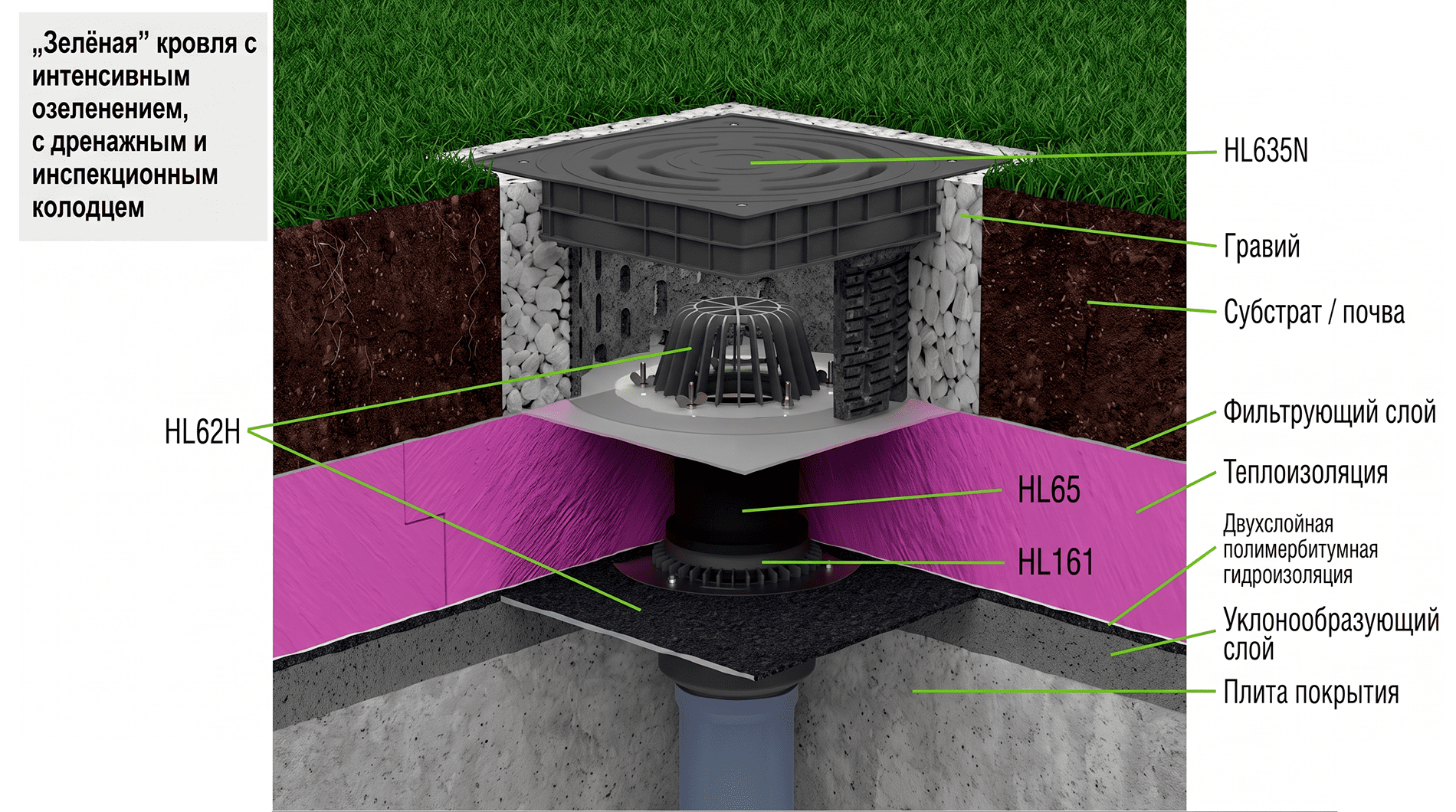

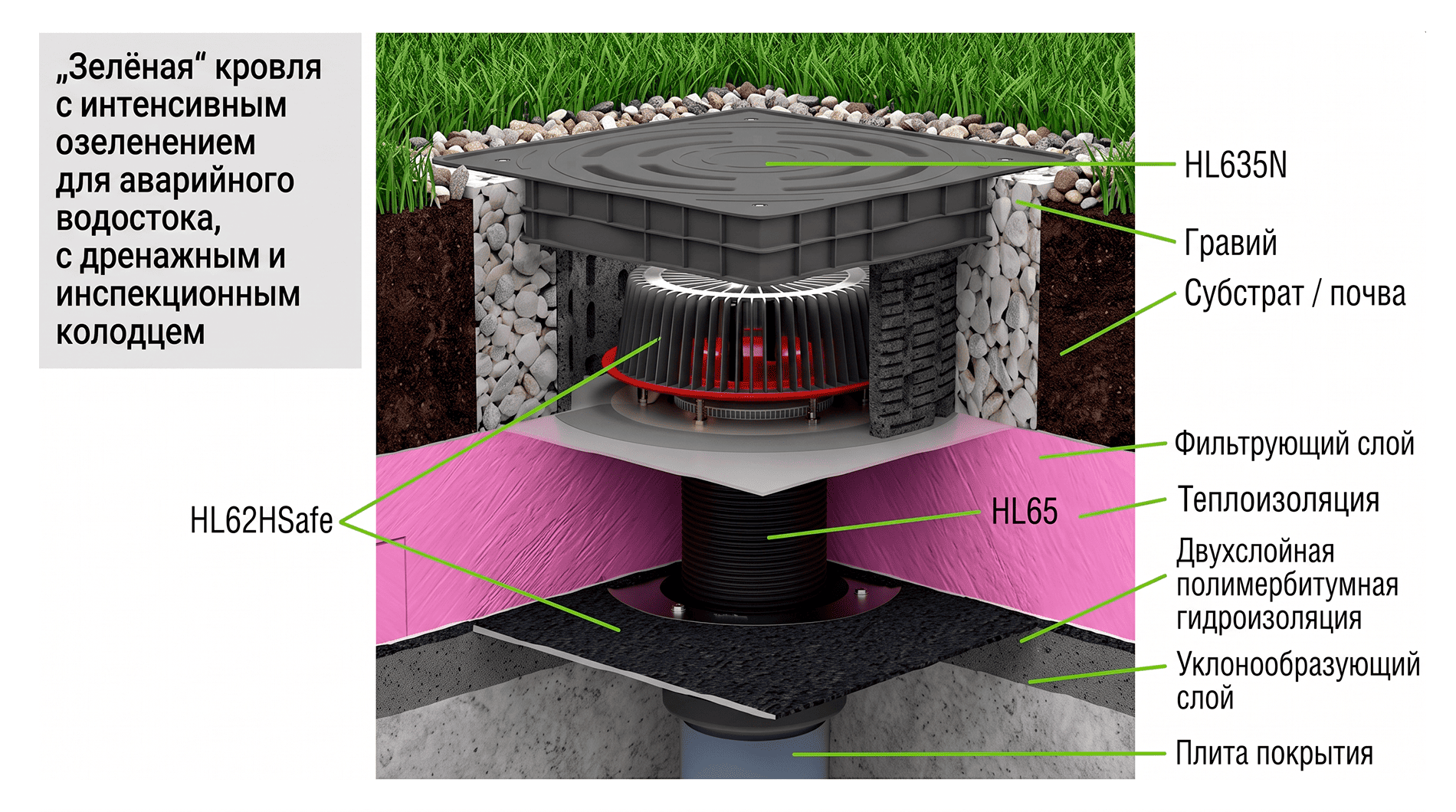

Для зеленой кровли с интенсивным озеленением в инверсионном исполнении показана связка HL62H, HL65, HL161 и HL635N, а для аварийного водостока - HL62HSafe с тем же верхним колодцем. Здесь каталог особенно полезен тем, что разводит обычный и аварийный сценарии: аварийная линия не заменяет основной внутренний водосток, а работает как отдельный режим перелива.
Важно: восемь монтажных схем в каталоге нельзя смешивать между собой. Если в проекте меняются основание, верхнее покрытие, необходимость сервисного доступа или аварийный режим, под это должен меняться и состав узла HL.
Какие преимущества серии HL важны на практике
В общей информации производитель отдельно перечисляет преимущества серии, и их полезно читать как инженерный диапазон применения. Воронки HL работают с разными типами кровельного пирога и гидроизоляции, допускают вертикальный, горизонтальный и поворотный выпуск, выпускаются с диаметрами от 40 до 160 мм и рассчитаны на рабочие температуры от -50 до +100 градусов. По нагрузке серия закрывает диапазон от 0,15 до 15 тонн.
Для монтажной практики важны также малый вес, удобство сборки, возможность электрообогрева и наличие комплектующих деталей. Отдельно отмечены стойкость к агрессивным средам и ультрафиолету. Это объясняет, почему каталог HL строится вокруг системы модулей: под задачу кровли добавляются нужные фланцы, решетки, дренажные кольца и надставные элементы.
Для Feniks это удобно тем, что каталог дает связку «норма - маркировка - комплект - монтажный сценарий». Если сначала определить конструкцию кровли и режим эксплуатации, выбор быстро сужается до корректного исполнения без перебора похожих моделей.
Итог
Итог по каталогу HL простой: воронка выбирается по расчетному расходу, конструкции кровли, типу гидроизоляции, диаметру выпуска и монтажной схеме, а не по одному обозначению DN. Если заранее собраны исходные данные по узлу, маркировка HL читается без ошибок, а комплект деталей подбирается под конкретный кровельный пирог.
Все изображения в статье носят иллюстративный характер. Они не являются учебным пособием и не должны использоваться как основание для реализации технических решений на объекте. Для каждой проектной задачи необходимо опираться на действующие СП, ГОСТы, проектную документацию и инженерный расчет.
FAQ
Как определить количество кровельных воронок HL на кровле?
Сначала рассчитывают расход дождевых вод по водосборной площади, району строительства и уклону кровли. Затем расчетный расход делят на пропускную способность конкретной модели из каталога и получают минимальное количество воронок.
Когда для воронки HL нужен электрообогрев?
Необходимость обогрева определяют требования СП 30.13330.2020, структура кровли и проектное задание. В каталоге обогрев зашит в обозначение «.1», которое показывает встроенный саморегулирующийся кабель.
Чем отличаются обозначения B, H, P и F в маркировке HL?
B означает исполнение для эксплуатируемой кровли, H - корпус с полимербитумным полотном, P - корпус из ПВХ под ПВХ-мембраны, F - корпус из ПП без фланца под FPO-мембраны на основе ПП.
Зачем нужны HL160, HL65, HL350 и HL635N?
Это не случайные опции, а детали монтажной схемы. HL160 и HL161 работают как дренажные кольца, HL65 и его варианты связывают воронку с конкретным типом гидроизоляции, HL350 и его исполнения выводят узел через инверсионные слои, а HL635N используется как дренажный и инспекционный колодец.
