Парапетная воронка отводит воду с плоской кровли, террасы или балкона через парапет, когда проход через перекрытие к внутреннему стояку неудобен или конструктивно нежелателен. Это не упрощённая замена обычной кровельной воронки, а отдельный инженерный узел со своими условиями применения.
При выборе важны не только DN и направление выпуска. Нужно проверить площадь водосбора, уклон к водоприёмной точке, пропускную способность, совместимость фланца с гидроизоляцией, наружный сброс воды и риск промерзания.
- Разберём отличие от обычной воронки
- Покажем, когда нужен вывод через парапет
- Проверим расчёт, DN и пропускную способность
- Отдельно учтём фланец и гидроизоляцию
- Разберём промерзание и наружный сброс

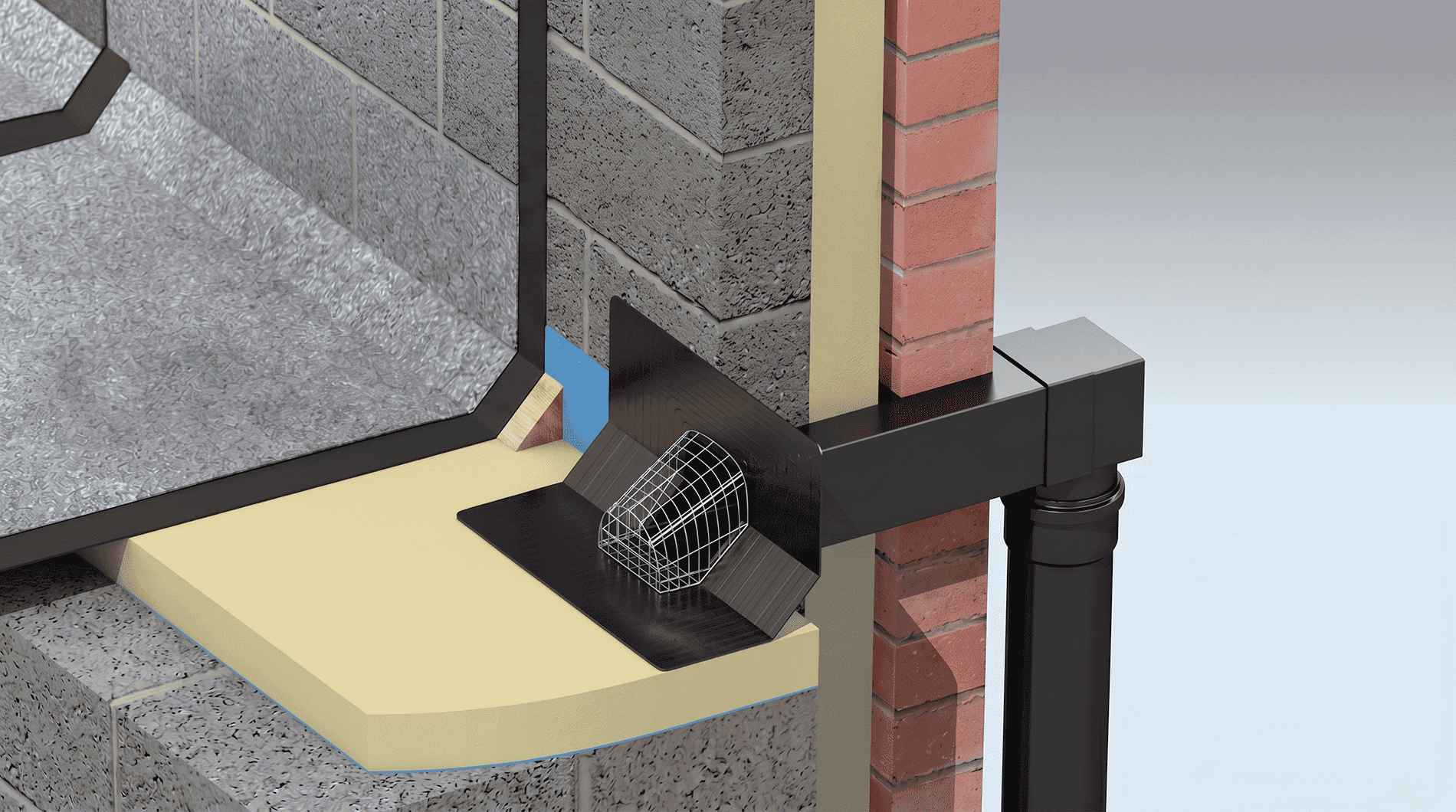

Что такое парапетная воронка
Парапетная воронка — это водоприёмный элемент, который собирает воду с поверхности плоской кровли, террасы или балкона и выводит её через проём в парапете. В отличие от самодельного отверстия в стенке, заводская воронка имеет корпус, выпуск, фланец или фартук для соединения с гидроизоляцией.
По ГОСТ Р 58956-2020 кровельные и парапетные воронки относятся к нормируемым изделиям для систем водоотведения. Это важно: парапетный водоотвод нельзя проектировать как случайный перелив наружу.
Заметка: Парапетная воронка нужна не вместо обычной кровельной воронки, а для другого конструктивного сценария — когда воду рациональнее вывести через парапет, а не вести вниз через перекрытие.
«Парапетную воронку нельзя рассматривать как простое отверстие в стенке парапета. Это расчётный узел водоотвода: важны площадь водосбора, уклон, совместимость фланца с гидроизоляцией, наружный путь воды и риск промерзания выпуска.»
— Максим Стаховский, эксперт компании Феникс

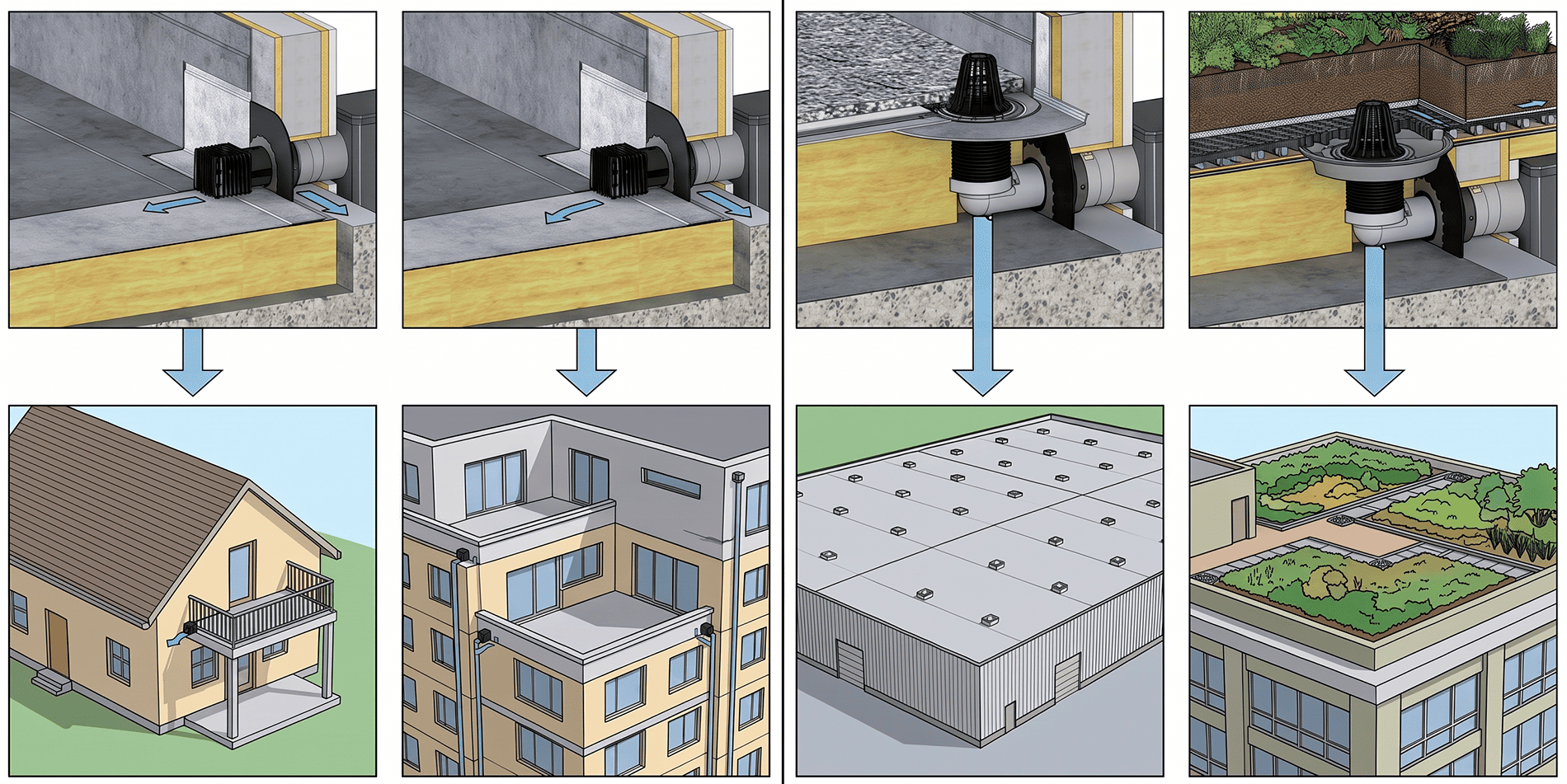

Чем парапетная воронка отличается от обычной кровельной
Обычная кровельная воронка чаще принимает воду в низкой точке плоской кровли и направляет её вниз — в вертикальную трубу или стояк внутреннего водостока. Парапетная воронка выводит воду горизонтально или близко к горизонтальному направлению через стенку парапета.
Отличается и зона риска. У обычной кровельной воронки критичен проход через кровельный пирог и перекрытие. У парапетной — примыкание к парапету, фланцу, мембране или битумно-полимерному материалу, а также наружный путь воды после выхода из стены.
| Критерий | Парапетная воронка | Обычная кровельная воронка |
|---|---|---|
| Направление отвода | Через парапет наружу | Через кровлю вниз к стояку |
| Типовой сценарий | Террасы, балконы, малые кровли, реконструкция | Плоские кровли с внутренним водостоком |
| Ключевой риск | Примыкание к парапету и наружный сброс | Проход через кровельный пирог и стояк |
| Что нельзя игнорировать | Фланец, гидроизоляцию, промерзание, фасад | Разуклонку, стояк, герметичность прохода |
Когда водоотвод через парапет лучше
Парапетная воронка выигрывает там, где боковой вывод конструктивно проще, безопаснее или дешевле прохода через перекрытие. Это часто актуально для террас, балконов, эксплуатируемых кровель, небольших плоских участков и объектов реконструкции.
Если под кровлей находится отделанное помещение, проход через плиту может создать лишний риск протечки и сложного ремонта. Если нельзя ослаблять перекрытие отверстием под стояк, боковой выпуск через парапет тоже может быть рациональнее.
Когда безопаснее оставить обычную кровельную воронку
Парапетная воронка не всегда лучше. Если проектом уже предусмотрен внутренний водосток, есть нормальный стояк, рассчитанная система труб и безопасный путь отвода воды, обычная кровельная воронка может быть более логичным решением.
Парапетный выпуск не стоит делать там, где вода после выхода через стену будет попадать на фасад, входную группу, тротуар, отмостку или нижний балкон. В таких случаях проблема переносится из кровельного пирога наружу и может стать заметнее зимой.
Внимание: Если наружный сброс воды не продуман, парапетная воронка становится источником потёков, наледи и повреждения отделки.
Почему парапетная воронка не отменяет расчёт по СП 30.13330.2020
Даже если вода выводится через парапет, система водоотведения должна учитывать площадь водосбора, интенсивность дождя для района строительства, рельеф кровли, уклон к водоприёмной точке, пропускную способность воронки и конструкцию здания.
СП 30.13330.2020 важен именно этим: он не позволяет выбирать водосточные воронки «на глаз». Для плоских кровель и ендов учитывают количество водоприёмных точек, расстояния между ними и аварийные сценарии засора или перелива.
Площадь кровли, уклон и пропускная способность
Парапетная воронка не собирает воду сама по себе. Вода должна прийти к ней по уклону. Поэтому сначала оценивают рельеф поверхности кровли, направление разуклонки, низкую точку водосбора и только потом подбирают изделие.
СП 17.13330.2017 полезен для понимания общей логики кровельного водоотвода: водоприёмная точка должна находиться в пониженной зоне, а гидроизоляционный слой должен быть правильно заведён к узлу.
DN50, DN75, DN110 и исполнения HL68
У HL парапетные воронки представлены в линейке HL68. Встречаются варианты DN50, DN75 и DN110, а также исполнения под разные типы гидроизоляции.
Перед подбором нужно сопоставить диаметр, тип гидроизоляции, конструкцию парапета, место выхода, наружную часть водосточной системы, риск промерзания и комплектующие.
| Исполнение | Когда рассматривать |
|---|---|
| HL68F.0 | Когда нужен фланцевый узел с отводящей трубой из полипропилена. |
| HL68H.0 | Для кровель с битумной или битумно-полимерной гидроизоляцией. |
| HL68P.0 | Для решений с ПВХ-мембраной, где важен совместимый ПВХ-фланец. |
| DN50, DN75, DN110 | Подбираются по расчёту водосбора, пропускной способности и месту установки. |
Гидроизоляция, фланец и кровельный пирог

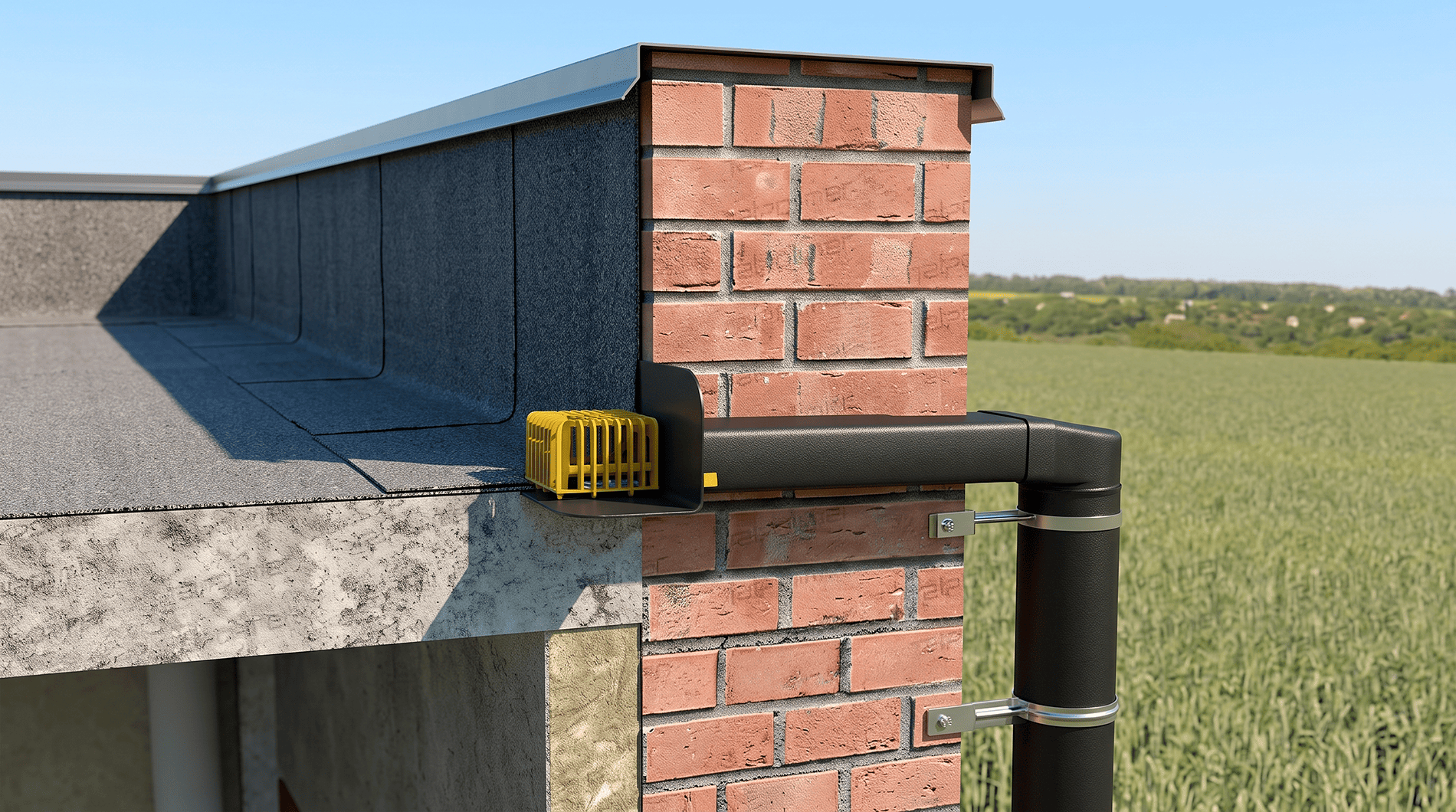

Главная инженерная опасность парапетной воронки — не сам выпуск, а примыкание гидроизоляции к корпусу, фланцу и парапету. Если узел сделан неправильно, вода может попадать в кровельный пирог, стенку парапета, теплоизоляцию или внутренние слои конструкции.
Поэтому парапетную воронку выбирают вместе с типом гидроизоляции. Битумно-полимерный материал, ПВХ-мембрана и FPO/ТПО-мембрана требуют разной проверки совместимости.
Совет: Если в проекте уже известен материал гидроизоляции, подбор воронки начинайте не с цены и не с DN, а с совместимого фланца или заводского фартука.
Промерзание, теплоизоляция и греющий кабель

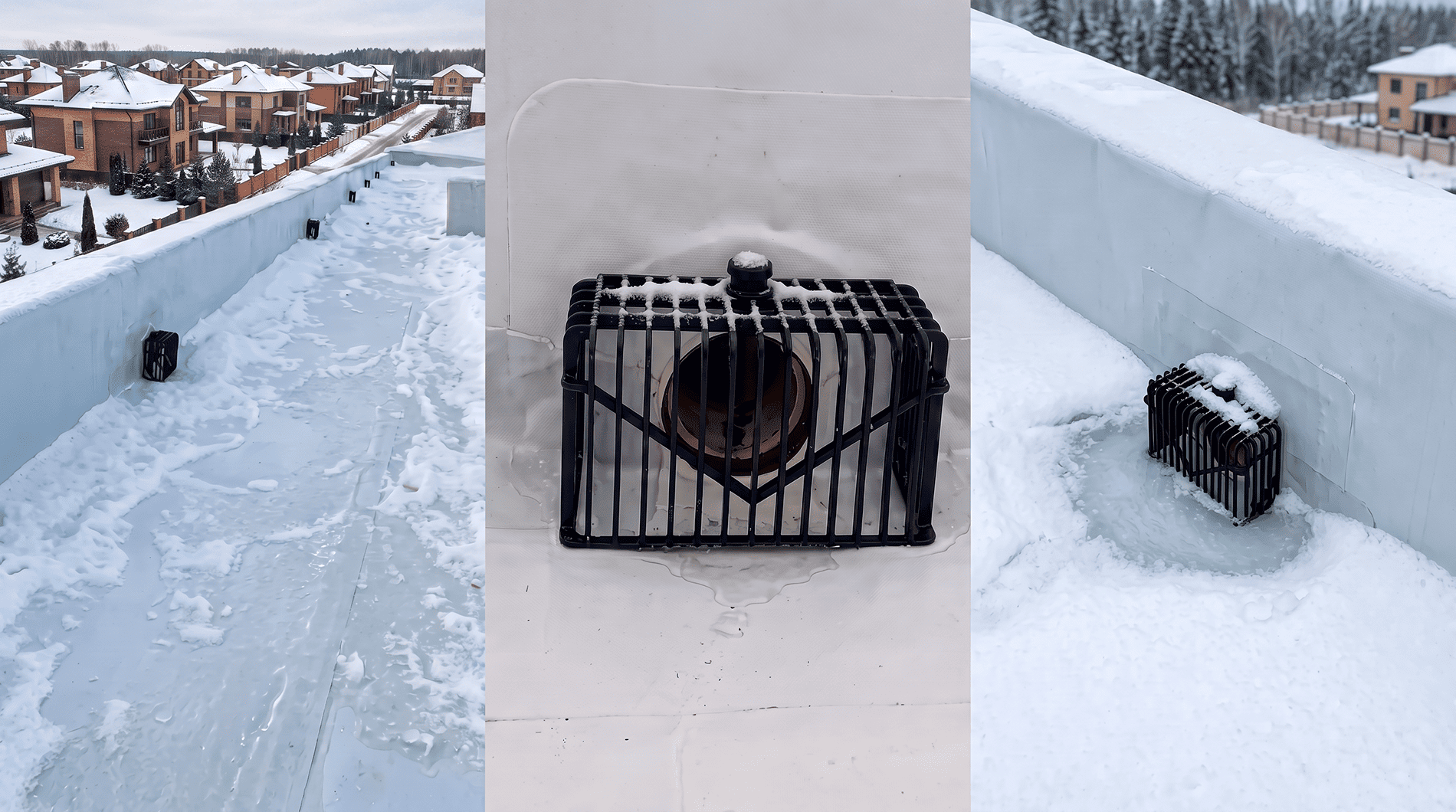

Парапетная воронка находится на границе тёплого и холодного контура. Вода проходит через парапет, наружная часть выпуска обдувается ветром, а при оттепелях и ночных заморозках на выходе может образовываться лёд.
СП 30.13330.2020 указывает на необходимость поддержания положительной температуры в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха.
Куда уходит вода после парапета
Одна из частых ошибок — продумать воронку, но не продумать путь воды после выхода через парапет. Если вода просто льётся наружу, она может попадать на фасад, отмостку, входную зону, нижний балкон или террасу.
Парапетная воронка должна быть частью водосточной системы. После выпуска могут потребоваться наружная труба, лоток, организованный сброс в ливневую систему или другое решение, которое не создаёт опасных зон и не разрушает фасад.
| Куда попадает вода | Риск |
|---|---|
| На фасад | Потёки, обледенение, повреждение отделки. |
| На входную группу | Наледь и травмоопасность. |
| На отмостку | Размыв, намокание основания, ледяная зона. |
| На нижний балкон | Конфликт эксплуатации и риск протечек. |
Типовые ошибки монтажа
Большинство проблем с парапетными воронками возникает не из-за самой идеи бокового водоотвода, а из-за упрощения узла. Когда изделие выбирают только по диаметру, не проверяют гидроизоляцию, не считают водосбор и не думают о наружном сбросе, система быстро становится ненадёжной.
Стоп: Нельзя заменять парапетную воронку обычным отверстием в стенке парапета. Без заводского корпуса, фланца и совместимости с гидроизоляцией узел становится зоной протечки.
- Делают отверстие в парапете без заводской воронки и нормального фланца.
- Выбирают исполнение, не совместимое с ПВХ-мембраной или битумной гидроизоляцией.
- Не обеспечивают уклон к водоприёмной точке.
- Ставят одну воронку без расчёта площади кровли и пропускной способности.
- Не предусматривают аварийный перелив на случай засора.
- Не защищают выпуск от промерзания.
- Не оставляют доступ для обслуживания.
- Проверьте площадь водосбора и расчётный расход воды до выбора DN.
- Убедитесь, что вода приходит к парапетной воронке по уклону, а не остаётся в застойной зоне.
- Сверьте исполнение фланца с типом гидроизоляции: битумная кровля, ПВХ-мембрана или другой материал.
- Оцените наружный путь воды после выхода через парапет: труба, лоток, фасад, отмостка, балкон или терраса ниже.
- Проверьте риск промерзания выпуска и необходимость греющего кабеля.
- Заранее учтите доступ к узлу для осмотра, очистки и обслуживания.
Таблица выбора
Выбор зависит не только от конструкции кровли, но и от пути воды после водоприёмной точки. Перед покупкой нужно сопоставить парапет, гидроизоляцию, DN, наружный выпуск, риск промерзания и обслуживание.
| Условие объекта | Что выбрать или проверить |
|---|---|
| Есть парапет и воду удобно вывести наружу | Рассмотреть парапетную воронку. |
| Нельзя проходить через перекрытие | Парапетная схема может быть предпочтительнее. |
| Есть проектный внутренний стояк | Чаще логичнее обычная кровельная воронка. |
| Кровля с битумно-полимерной гидроизоляцией | Проверить исполнение с совместимым битумным фартуком. |
| Кровля с ПВХ-мембраной | Проверить исполнение с ПВХ-фланцем. |
| Эксплуатируемая терраса | Учесть покрытие, дренаж, доступ к узлу и обслуживание. |
| Есть риск промерзания | Проверить теплоизоляцию, обогрев и аварийный водоотвод. |
| Вода после парапета попадает на фасад или проход | Нужна доработка наружной части системы или другой сценарий отвода. |
Итог
Парапетная воронка лучше обычной кровельной воронки не всегда, а только в своём сценарии: когда воду с плоской кровли, балкона или террасы рациональнее вывести через парапет, чем вести через перекрытие к внутреннему стояку.
Но парапетный водоотвод нельзя упрощать до отверстия наружу. Нужны расчёт по площади водосбора, проверка пропускной способности, совместимость с гидроизоляцией, правильный фланец, защита от промерзания и продуманный путь воды после выхода через парапет.
В каталоге Feniks-Trade можно подбирать водосточные воронки и комплектующие с учётом конструкции кровли, типа гидроизоляции и задачи водоотведения.
Все изображения в статье носят иллюстративный характер. Они не являются учебным пособием и не должны использоваться как основание для реализации технических решений на объекте. Для каждой проектной задачи необходимо опираться на действующие СП, ГОСТы, проектную документацию и инженерный расчет.
