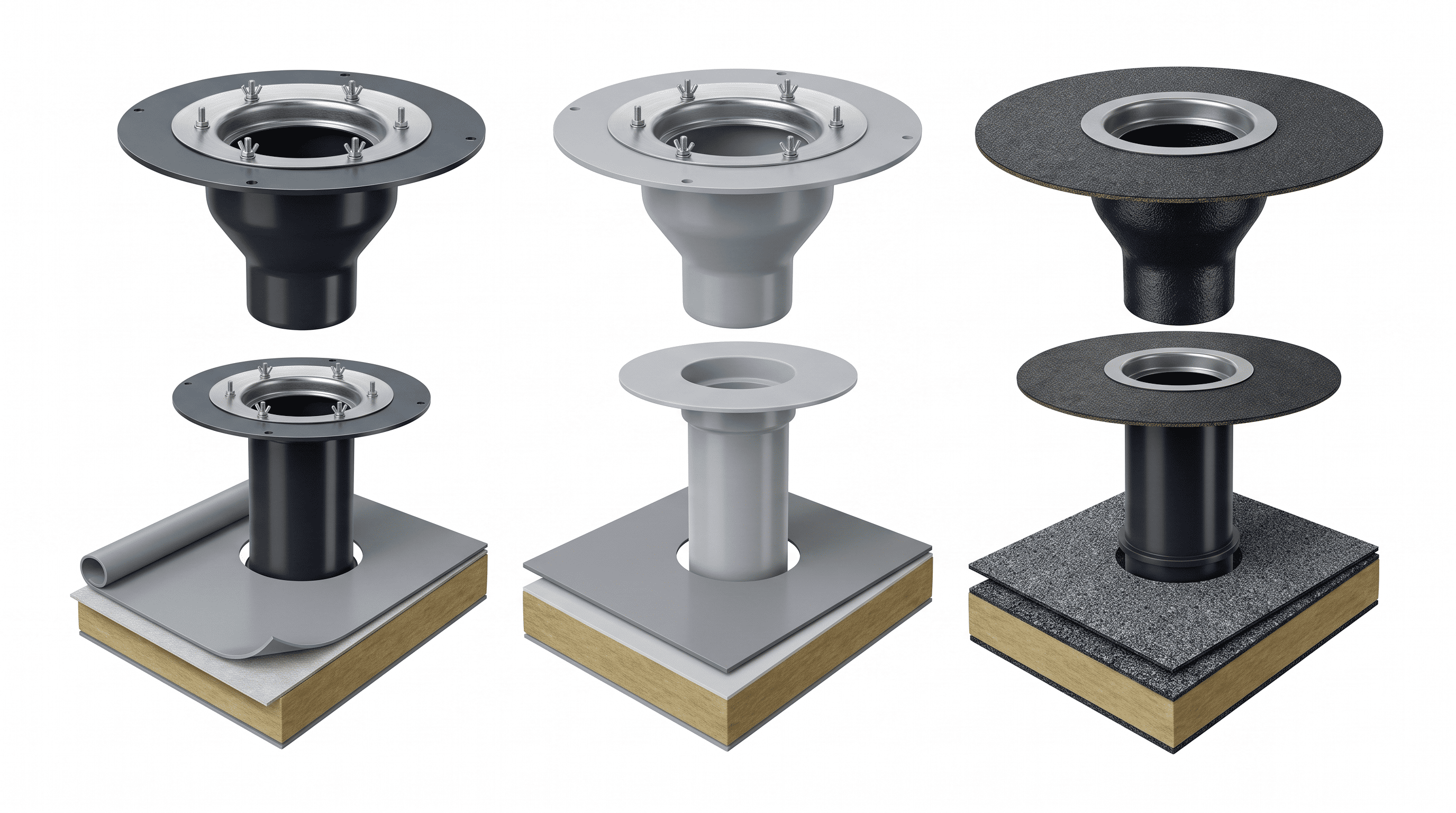

Кровельную или парапетную воронку нельзя выбирать только по DN, выпуску и цене. Для плоской кровли сначала проверяют материал гидроизоляции: ПВХ, ТПО-мембрану или битумно-полимерный материал, а уже потом подбирают фланец, обогрев и дополнительные элементы.
Если воронка не совместима с гидроизоляцией, протечка чаще появляется не в трубе, а в узле примыкания. Поэтому здесь смотрят на покрытие, схему прижима, тип фланца и условия монтажа, а уже после этого сравнивают конкретные модели.
- Разберём выбор под ПВХ-мембрану
- Отделим TPO/FPO от ПВХ
- Покажем роль битумной манжеты
- Учтём пароизоляцию и кровельный пирог
- Соберём таблицу выбора
Почему гидроизоляция важнее диаметра DN
DN показывает условный диаметр выпуска и помогает оценивать пропускную способность водосточной системы. Но DN не говорит, как воронка соединяется с кровельным ковром. Для плоской кровли и плоской крыши это критично: вода собирается именно в зоне водоприёмной точки, а значит, примыкание к гидроизоляции работает в одном из самых нагруженных мест.
Если подобрать изделие только по диаметру, можно получить воронку, которая подключается к трубе, но не подходит к материалу кровли. На объекте это часто превращается в вынужденную импровизацию: монтажники пытаются прижать, приклеить или заварить несовместимые материалы. Такой узел может выглядеть рабочим после монтажа, но именно там появляется влага в кровельном пироге, намокает утеплитель и снижается срок службы конструкции.
Заметка: Правильная логика выбора начинается с типа гидроизоляции. Только после этого проверяют выпуск, DN, обогрев, листвоуловитель, надставной элемент, дренажное кольцо и обслуживание.
«При выборе кровельной воронки нельзя ориентироваться только на DN. Если фланец или манжета не совместимы с гидроизоляцией, узел может стать слабым местом даже при правильном диаметре и нормальной пропускной способности.»
— Максим Стаховский, эксперт компании Феникс
Что говорят ГОСТ и СП о фланцах и узле воронки
ГОСТ Р 58956-2020 рассматривает кровельные, парапетные воронки и водосточные трапы как нормируемые изделия. Это не произвольные сливные отверстия, а элементы системы водоотведения с требованиями к конструкции, параметрам, функциональности, маркировке и испытаниям.
Фланец представляет собой часть узла, через которую водосточная воронка соединяется с гидроизоляцией. Он нужен не для внешнего вида, а для герметичного примыкания к кровельному ковру. Поэтому наличие фланца важно, но само по себе не делает изделие универсальным: материал фланца должен соответствовать мембране, рулонному материалу или битумно-полимерному ковру.
СП 17.13330.2017 добавляет кровельную логику: водоприёмная зона должна быть понижена, вода должна приходить к воронке по уклону, а место установки нельзя выбирать случайно. Даже правильно подобранная воронка под ПВХ или битум не спасёт ситуацию, если она стоит не в низкой точке или если гидроизоляционный слой заведен к узлу неправильно.

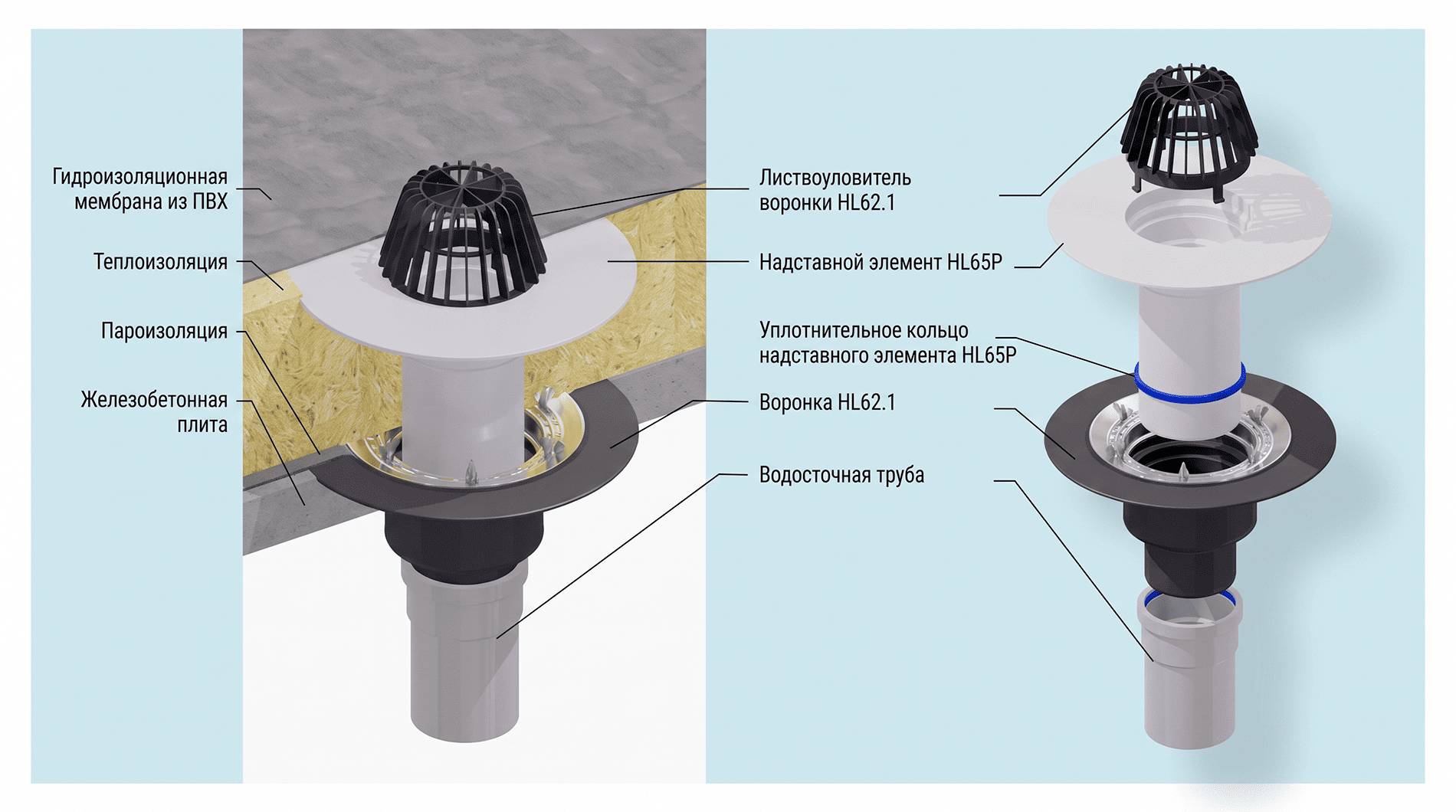

ПВХ-мембрана: какое исполнение воронки выбирать
ПВХ-мембрана — это полимерная кровельная гидроизоляция на основе поливинилхлорида. Для такой кровли нужна воронка, совместимая именно с ПВХ-мембраной. В ассортиментной логике HL это исполнения с обозначением P: например, HL62P для вертикального выпуска, HL64P для горизонтального, HL68P для парапетного решения.
Здесь нельзя рассуждать по принципу «пластик к пластику подходит». Материал фланца или корпуса должен соответствовать мембране и технологии соединения. Если кровля выполнена из ПВХ, а воронка рассчитана на другой материал, слабым местом становится не труба, а примыкание.
- Проверьте, есть ли у воронки исполнение под ПВХ.
- Уточните способ герметичного соединения с мембранной гидроизоляцией.
- Выберите выпуск: вертикальный, горизонтальный или через парапет.
- Проверьте DN по расчёту, а не только по наличию на складе.
- Уточните листвоуловитель, обогрев и надставной элемент.
TPO/FPO-мембрана: почему это не то же самое, что ПВХ
TPO и FPO-мембраны часто смешивают с ПВХ в разговорной речи, потому что это тоже полимерные кровельные материалы. Но для узла водосточной воронки это разные системы. Если кровля выполнена из TPO/FPO, нельзя автоматически ставить ПВХ-исполнение только потому, что оно похоже по назначению.
В маркировке HL для FPO-мембран используется обозначение F. Такая логика привязана к мембранам на основе полипропилена и соответствующему материалу примыкания. Для проектировщика, кровельщика и снабженца это важное различие: исполнение P и исполнение F не являются взаимозаменяемыми без проверки совместимости.
Внимание: TPO/FPO — это не «почти ПВХ». Для кровельного узла важна не внешняя похожесть материала, а технологическая совместимость и возможность прочного примыкания.
Битумная и полимербитумная кровля: зачем нужна битумная манжета
Для битумных и полимербитумных кровель логика выбора другая. Здесь нужна воронка, которая встраивается в битумный кровельный ковер. В ассортименте HL этому соответствует исполнение H: корпус с гидроизоляционным полимербитумным полотном под битумные материалы.
Такое исполнение помогает сделать узел частью кровельного ковра, а не отдельной вставкой, которую пытаются герметизировать по месту. Для битумной кровли важны нахлесты, приварка, совместимость материалов и правильная подготовка зоны водоприёма.

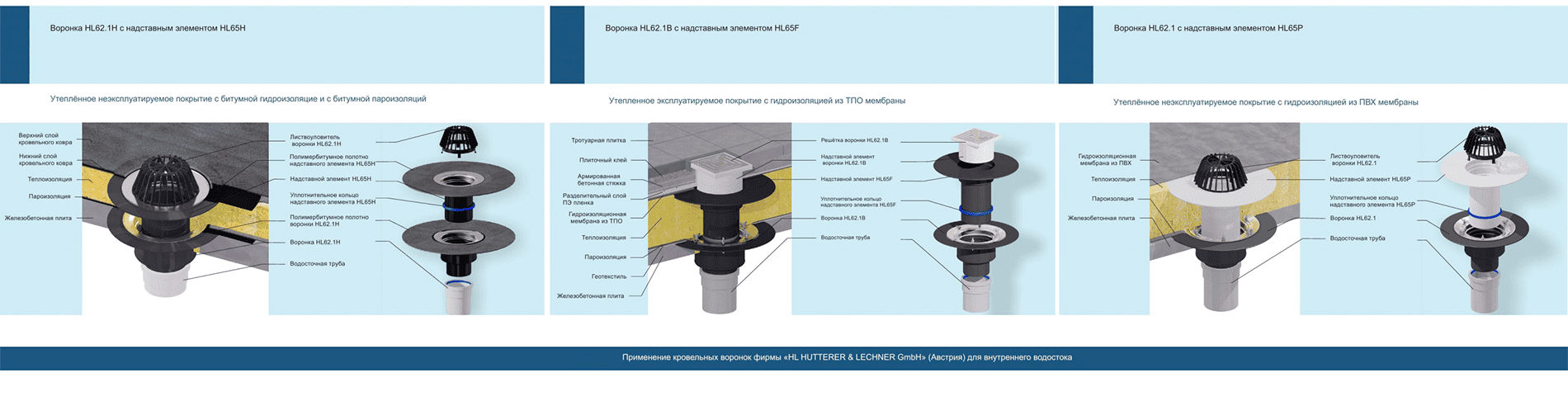

Вертикальная, горизонтальная и парапетная воронка: как материал влияет на выбор
После выбора материала гидроизоляции нужно уточнить конструкцию выпуска. Вертикальная воронка отводит воду вниз через кровлю к стояку внутреннего водостока. Горизонтальная выводит поток в сторону. Парапетная используется там, где вода проходит через парапет, балконный или террасный узел.
Для этой статьи важно не уходить в сравнение сценариев парапетного и обычного водоотвода. Здесь парапетная воронка рассматривается только как один из вариантов исполнения, который тоже должен соответствовать гидроизоляции.
| Сценарий | Что проверять |
|---|---|
| ПВХ-мембрана + вертикальный выпуск | Исполнение под ПВХ с нужным DN. |
| ПВХ-мембрана + парапетный выпуск | Парапетная воронка с ПВХ-фланцем. |
| FPO/TPO-мембрана + горизонтальный выпуск | Исполнение под FPO/PP. |
| Битумная кровля + вертикальный выпуск | Полимербитумное полотно или битумная манжета. |
Эксплуатируемая и инверсионная кровля: когда базовой воронки мало
Реальная плоская кровля часто сложнее, чем один слой гидроизоляции поверх основания. Над воронкой может быть плитка, гравий, настил, дренажный слой, утеплитель, зелёная кровля или несколько уровней отвода воды.

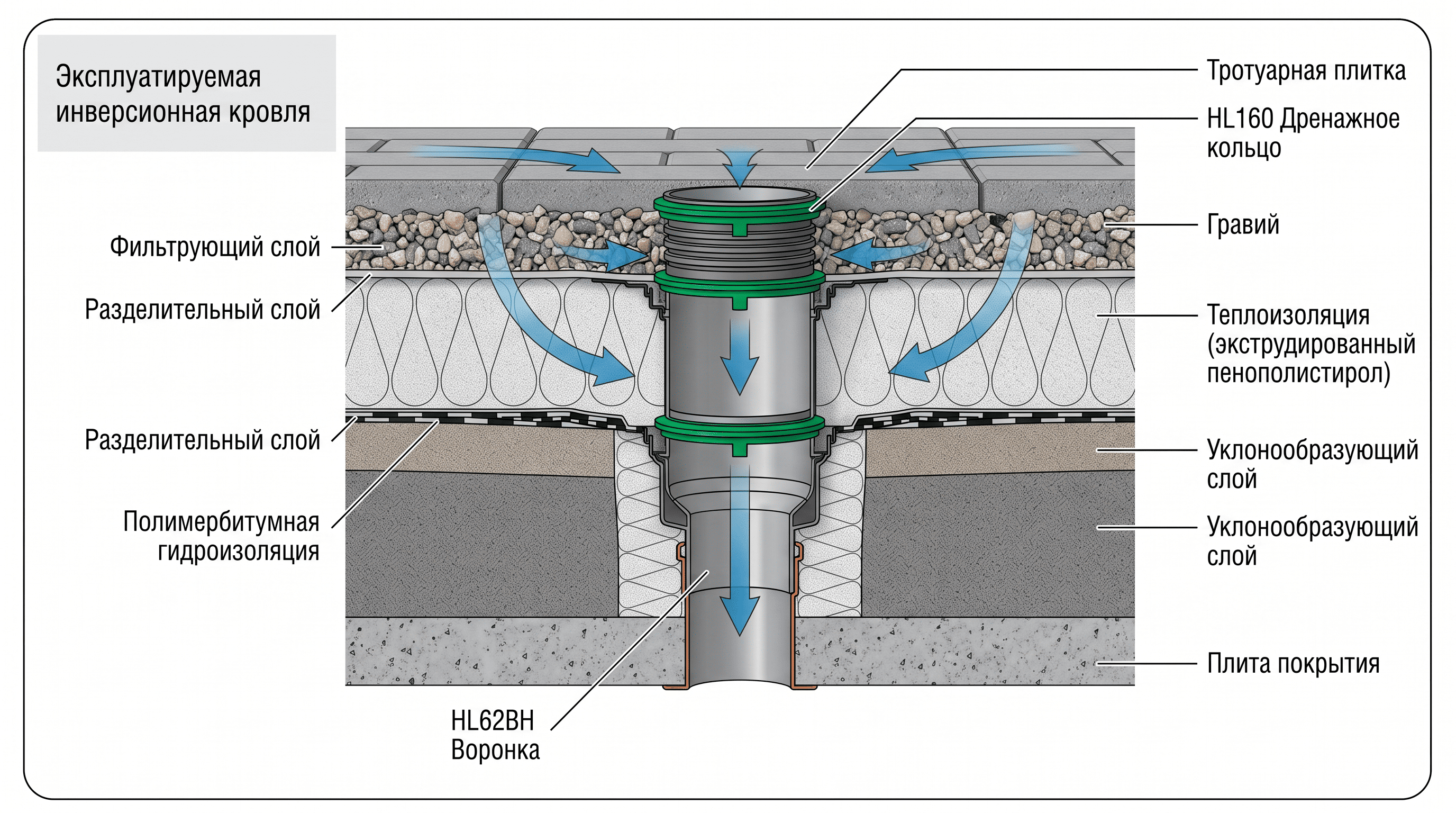

На инверсионной кровле поверх гидроизоляции часто находится теплоизоляция, например пенополистирол, а выше — балласт, плитка или зелёная система. Поэтому важно понимать, где проходит гидроизоляционный слой, где может задерживаться вода и как она будет уходить из промежуточных уровней.
На утеплённой кровле также важна пароизоляция. Если проход через кровельный пирог нарушает пароизоляционный слой, влага может попадать в конструкцию и снижать срок службы утеплителя. Поэтому для сложных кровель используют не только базовую воронку, но и надставной элемент, дренажное кольцо и решения для отвода воды с нужного уровня.
Обогрев, листвоуловитель и надставные элементы
Обогрев, листвоуловитель, дренажное кольцо и надставной элемент не заменяют правильное исполнение под гидроизоляцию. Они дополняют узел, когда базовая совместимость уже выбрана.
Обогрев нужен не для того, чтобы исправить неправильный фланец, а чтобы снизить риск промерзания в холодной зоне. Для Санкт-Петербурга и Северо-Запада это особенно важно из-за частых переходов через ноль: днём вода может идти, ночью замерзать в зоне выпуска или водоприёмной части.
- Определите материал гидроизоляции — ПВХ, TPO/FPO или битумно-полимерные материалы.
- Выберите исполнение фланца — под мембрану, рулонный материал или битумный ковер.
- Проверьте выпуск и DN — только после совместимости с кровлей.
- Добавьте комплектующие — обогрев, листвоуловитель, надставной элемент или дренажное кольцо.
- Проверьте обслуживание — доступ к узлу важен для срока службы системы.
Типовые ошибки выбора
Самая частая ошибка — купить воронку как «DN110 для плоской кровли», не уточнив материал гидроизоляции. Такая позиция может совпасть по трубе, но не подойти к мембране или битумному ковру.
Вторая ошибка — считать прижимной фланец универсальным решением. Механическое прижатие важно, но оно не отменяет совместимость материалов и технологию монтажа. Если фланец не рассчитан на конкретную гидроизоляцию, узел остаётся рискованным.
В монтаже воронки важно проверять не только посадку изделия, но и весь узел: гидроизоляционный слой, прижимной фланец, пароизоляцию, утеплитель, уклон и доступ к обслуживанию. Если хотя бы один элемент не совпадает с конструкцией кровли, система может пропускать воду даже при правильном DN.
Стоп: Не передавайте монтажникам задачу «сделать по месту», если фланец и материал гидроизоляции не совпадают. Такой узел может стать источником влаги внутри кровельного пирога.
Таблица выбора: ПВХ, TPO/FPO, битум
Эта таблица помогает быстро проверить, какое исполнение искать под конкретную кровлю. Она не заменяет расчёт водостока, но помогает не ошибиться с главным фильтром — материалом гидроизоляции.
| Тип кровли или гидроизоляции | Какое исполнение искать | Что дополнительно проверить |
|---|---|---|
| ПВХ-мембрана | Воронка под ПВХ | Выпуск, DN, способ соединения с мембраной, обогрев. |
| TPO/FPO-мембрана | Воронка под FPO/PP | Не заменять ПВХ-исполнением, проверить мембрану в проекте. |
| Битумная или полимербитумная кровля | Воронка с битумным полотном или манжетой | Нахлесты, приварка, совместимость с кровельным ковром. |
| Эксплуатируемая кровля | Исполнение для эксплуатируемой кровли и надставные элементы | Решетка, нагрузка, уровень покрытия, обслуживание. |
| Инверсионная кровля | Воронка с отводом воды с разных уровней | Пенополистирол, дренажное кольцо, вода над гидроизоляцией. |
| Кровля с пароизоляцией | Узел, сохраняющий пароизоляционный слой | Герметичность прохода, риск влаги в кровельном пироге. |
| Терраса или балкон с парапетом | Парапетная воронка под конкретную мембрану | Проём в парапете, наружный выпуск, материал фланца. |
| Холодная кровля | Исполнение под гидроизоляцию плюс возможный обогрев | Питание, защита кабеля, риск промерзания. |
Итог
Кровельную или парапетную воронку выбирают не с DN, а с материала гидроизоляции. Для ПВХ-мембраны нужно исполнение под ПВХ, для TPO/FPO — совместимость с полимерными материалами на основе полипропилена, для битумной и полимербитумной кровли — битумное полотно или манжета, которые встраиваются в кровельный ковер.
Основной критерий — не просто диаметр трубы, а устройство всего узла: верхний гидроизоляционный слой, нижний уровень кровельного пирога, пароизоляция, утеплитель, крепеж, комплектующие и зона шва. В зависимости от состава кровли, толщины слоёв, количества водоприёмных точек и условий эксплуатации могут потребоваться специальные надставные элементы, дренажные кольца, защитные решётки и решения для обогрева.
Особое внимание нужно уделять кровлям, где воронка проходит через перекрытие, плиты или участки рядом со стенами. На промышленных и строительных объектах такие узлы часто работают в сложных условиях: внутри кровельного пирога может скапливаться влага, зимой меняются температуры воздуха, а металлические и пластиковые элементы по-разному реагируют на нагрузку и монтаж. Поэтому техническая проверка перед покупкой позволяет избежать ошибки ещё до начала работ.
Практический вывод простой: герметичное и прочное примыкание к гидроизоляции важнее формального совпадения DN. Правильно подобранная воронка обеспечивает не только отвод воды, но и нормальную работу кровельного пирога в течение срока службы.
Все изображения в статье носят иллюстративный характер. Они не являются учебным пособием и не должны использоваться как основание для реализации технических решений на объекте. Для каждой проектной задачи необходимо опираться на действующие СП, ГОСТы, проектную документацию и инженерный расчет.
FAQ
Можно ли поставить воронку для ПВХ-мембраны на TPO-кровлю?
Нет. ПВХ и TPO/FPO — разные материалы. Для TPO/FPO нужно исполнение, совместимое именно с этой мембраной и технологией её соединения.
Чем отличается исполнение P от H?
P используют для ПВХ-мембран. H применяют для битумных и полимербитумных кровель, где нужно заводское полотно или манжета для встраивания в кровельный ковер.
Если DN110 совпадает, можно брать любую воронку?
Нет. DN говорит о диаметре выпуска, но не решает вопрос гидроизоляции, фланца, пароизоляции, кровельного пирога и способа монтажа.
Для битумной кровли нужен прижимной фланец или битумная манжета?
Зависит от системы, но для битумного ковра обычно выбирают исполнение с полимербитумным полотном или манжетой. Прижимной фланец сам по себе не делает узел универсальным.
Для эксплуатируемой кровли нужна обычная воронка?
Не всегда. Часто нужны надставные элементы, дренажное кольцо, решётка и отвод воды с разных уровней кровельного пирога.
Обогрев заменяет правильный подбор по гидроизоляции?
Нет. Обогрев снижает риск промерзания, но не исправляет несовместимый фланец, неправильное примыкание или ошибку в выборе материала.
