Кровельная воронка ТП-09.100/6-Э двухуровневая с электрообогревом Татполимер

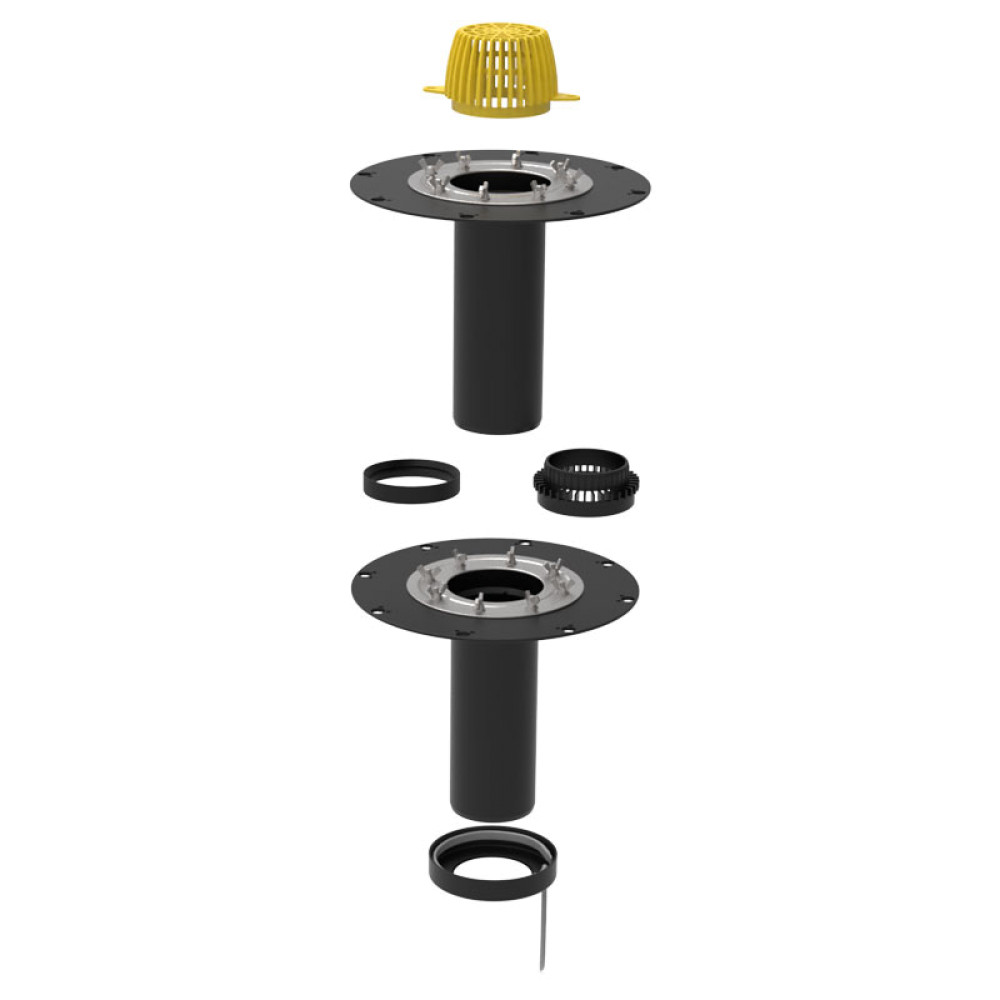

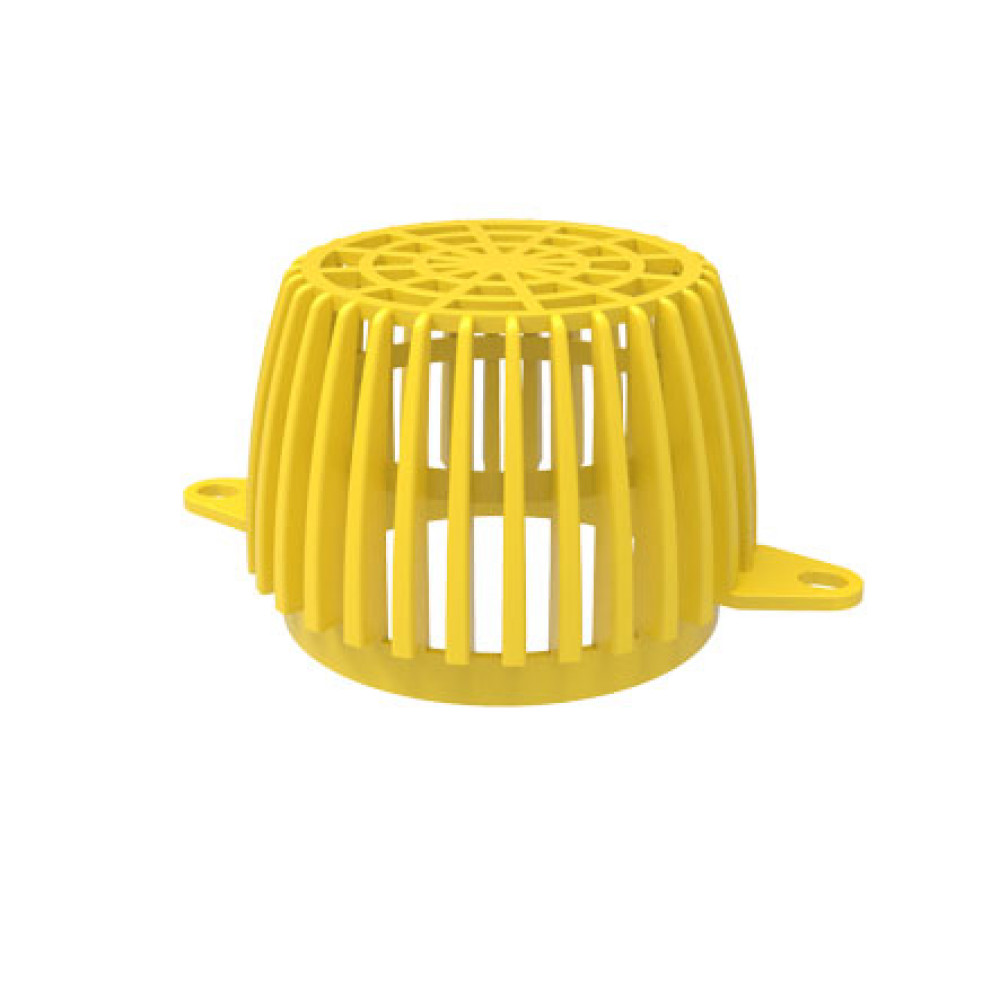

Двухуровневая кровельная воронка ТП-09.100-Э с листвоуловителем, с прижимными фланцами из нержавеющей стали и с дренажным кольцом (ТП-74.100) предназначена для отвода дождевой и талой воды с верхних и нижних слоев многоуровневых кровель в дождевую канализацию. Применяется на неэксплуатируемых и эксплуатируемых инверсионных кровлях с любыми гидро-, пароизоляционными материалами и теплоизоляцией, с «пирогами» любой толщины и наполнения. Листвоуловитель позволяет предотвратить попадание веток, листьев и прочего мусора в дождевую канализацию.

Внимание!

Воронка предназначена для кровель с наплавляемой полимер-битумной гидроизоляцией. Для кровель с гидроизоляцией из ПВХ и EPDM мембран РЕКОМЕНДУЕТСЯ использовать универсальные воронки из серии ТП-01.У и ТП-01.160 и тд. на их базе.

Фланцы из нержавеющей стали для фиксации гидроизоляции (пароизоляции) необходимо зажимать с помощью барашковой (шестигранной) гайки, ручной затяжкой или динамометрическим ключом.

Момент затяжки гаек – 13 Н∙м

Технические характеристики

• сырье для корпуса воронки, листвоуловителя и кольца дренажного – полипропилен;
• сырье для прижимного фланца – нержавеющая сталь;

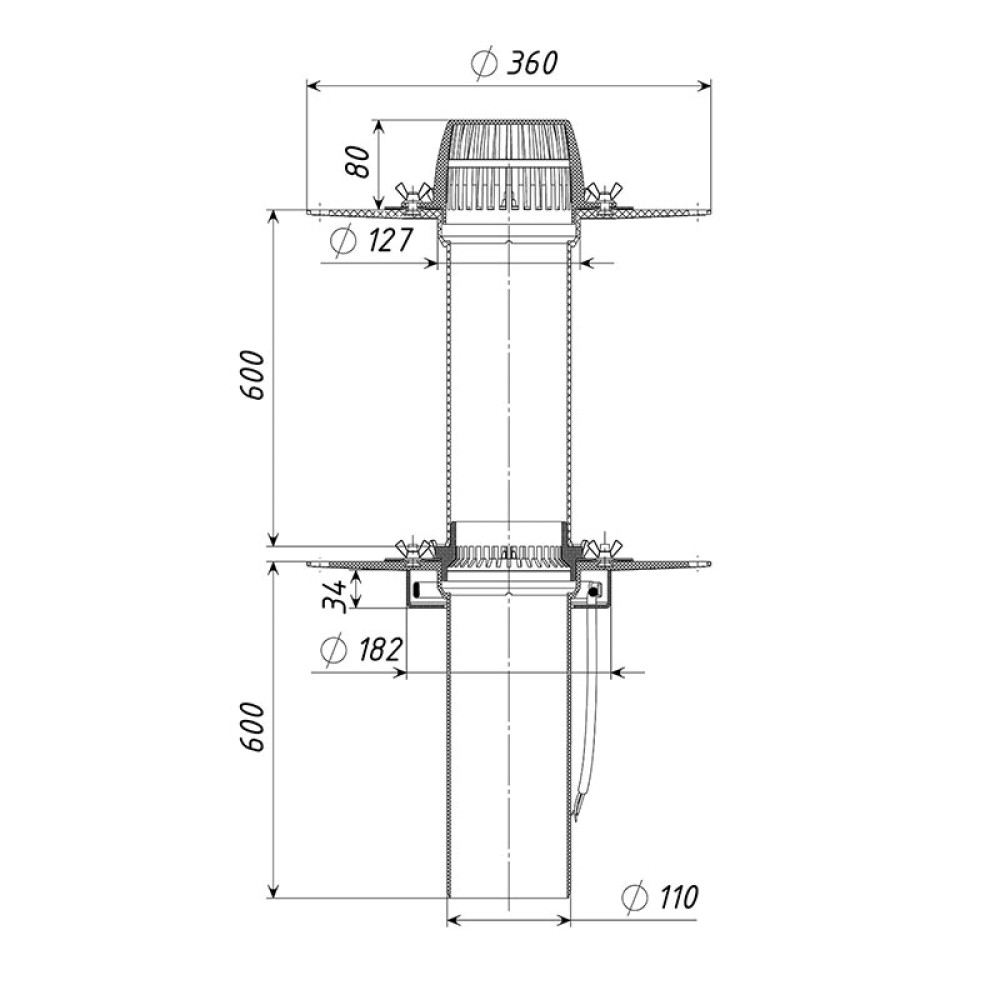

• диаметр фартука приемной воронки – 360 мм;
• выходной диаметр – 110 мм;
• условная высота выпускного патрубка – 600 мм;
• пропускная способность, не менее – 8 л/с;
• температура окружающей среды – от -50 °С до +90 °С;
• температура отводящей жидкости, не более – +85 °С;
• масса нетто, не более – 2,5 кг;
• максимальная разрешенная нагрузка, не более – 150 кг;
• срок службы, не менее – 50 лет;
• напряжение/максимальный потребляемый ток – 220÷230 В/0,16 А;
• теплоотдача кабеля, не более – 30 Вт/м;
• длина соединительного кабеля, не менее – 1,5 м (3х1,5 мм);
• наименьший радиус изгиба кабеля – 10 мм;
• максимальная температура поверхности кабеля – +65 °С;
• максимальная температура внутренней поверхности воронки – +55 °С.

Кровельная воронка производится с увеличенным корпусом для большего прилегания гидро- и пароизоляции к воронке, а её основания – к плоскости кровли. В основании воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли – ж/б перекрытиям, профнастилу из стального листа и т.п.
