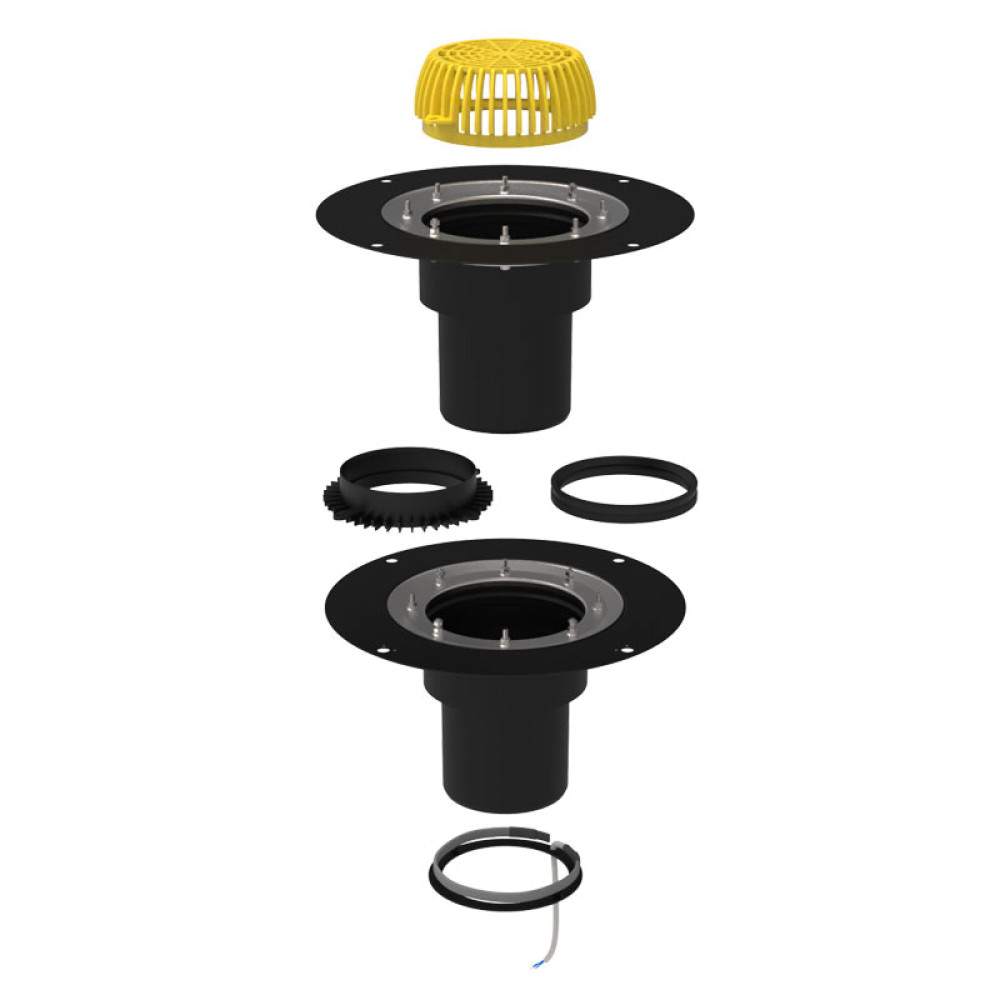

Кровельная воронка ТП-09.160/4-Э двухуровневая с электрообогревом Татполимер

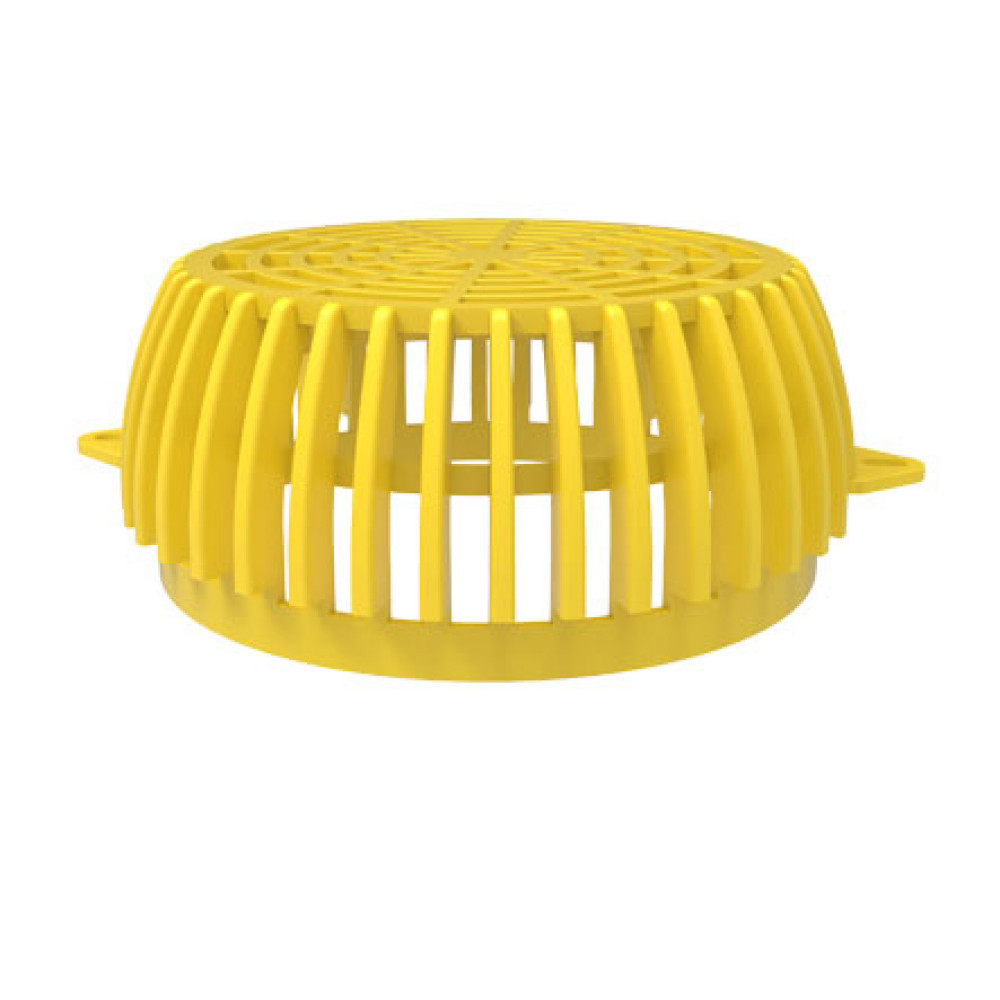

Кровельная воронка ТП-09.У.100 с листвоуловителем и прижимным фланцем из нержавеющей стали предназначена для отвода дождевой и талой воды с плоских кровель в дождевую канализацию. Листвоуловитель позволяет предотвратить попадание веток, листьев и прочего мусора в дождевую канализацию.

Внимание!

Воронка ТП-09.У.100 универсальна для кровель с наплавляемой полимер-битумной гидроизоляцией и с гидроизоляцией из ПВХ и EPDM мембран.

Фланцы из нержавеющей стали для фиксации гидроизоляции (пароизоляции) необходимо зажимать с помощью шестигранной гайки, затяжкой накидным ключом или динамометрическим ключом, придерживая шпильку шестигранником.

Момент затяжки гаек – 13 Н∙м.

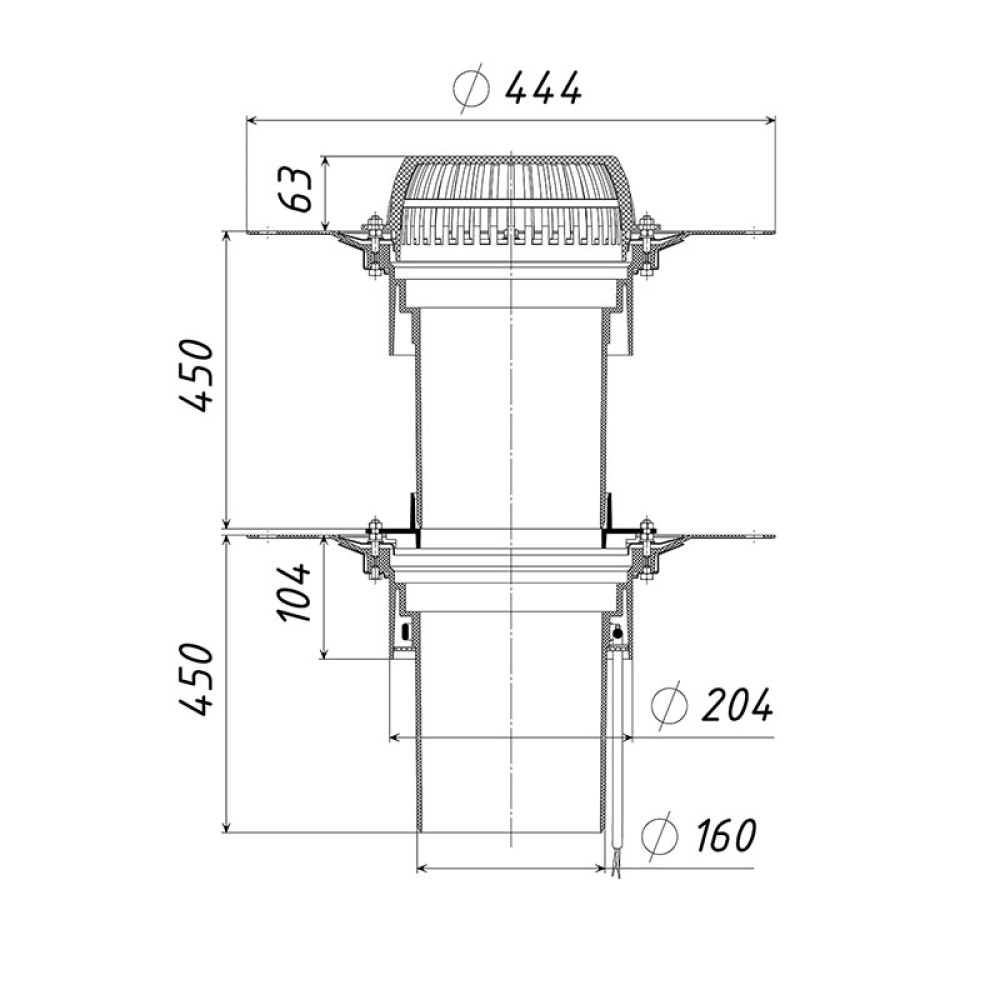

Технические характеристики

• сырье для корпуса воронки и листвоуловителя – полипропилен;
• сырье для прижимного и нижнего фланцев – нержавеющая сталь;
• диаметр фартука приемной воронки – 444 мм;
• выходной диаметр – 110 мм;
• условная высота выпускного патрубка – 450 мм;
• пропускная способность, не менее – 10 л/с;
• температура окружающей среды – от -50 °С до +90 °С;
• температура отводящей жидкости, не более – +85 °С;
• масса нетто, не более – 3,6 кг;
• максимальная разрешенная нагрузка, не более – 150 кг;
• срок службы, не менее – 50 лет.
• напряжение/максимальный потребляемый ток – 220÷230 В/0,16 А;
• теплоотдача кабеля, не более – 30 Вт/м;
• длина соединительного кабеля, не менее – 1,5 м (3х1,5 мм);
• наименьший радиус изгиба кабеля – 10 мм;
• максимальная температура поверхности кабеля – +65 °С;
• максимальная температура внутренней поверхности воронки – +55 °С.

Кровельная воронка производится с увеличенным корпусом для большего прилегания гидро- и пароизоляции к воронке, а её основания – к плоскости кровли. В основании воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли – ж/б перекрытиям, профнастилу из стального листа и т.п.
