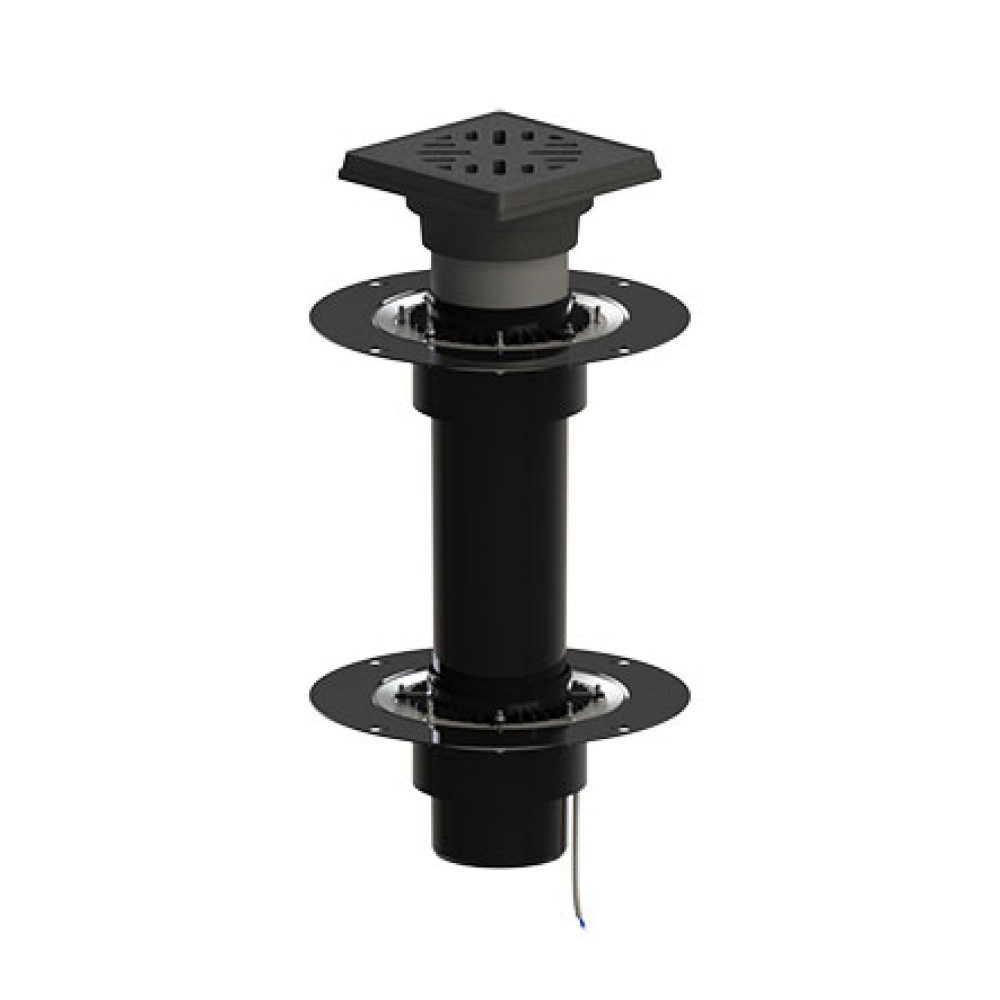

Кровельная воронка ТП-10.616.1-Э с чугунной решеткой Татполимер

Двухуровневая кровельная воронка ТП-10.616.1-Э с трапом, с прижимными фланцами из нержавеющей стали, с запахозапирающим устройством, с мусоросборником и с дренажным кольцом (ТП-74.100) предназначена для отвода дождевой и талой воды с верхних и нижних слоев многоуровневых кровель в дождевую канализацию. Применяется на неэксплуатируемых и эксплуатируемых инверсионных кровлях с любыми гидро-, пароизоляционными материалами и теплоизоляцией, с «пирогами» любой толщины и наполнения. Используются для непосредственного монтажа со стальными, чугунными или пластиковыми трубами.

Технические характеристики

• сырье для корпуса, надставного элемента, мусоросборника и кольца дренажного – полипропилен;
• сырье для запахозапирающего устройства – ABS-пластик;
• сырье для прижимного фланца – нержавеющая сталь;
• сырье для решетки трапа и подрамника – чугун;
• напряжение/максимальный потребляемый ток – 220÷230 В/0,16 А;
• теплоотдача кабеля, не более – 30 Вт/м;
• длина соединительного кабеля, не менее – 1,5 м (3х1,5 мм);
• наименьший радиус изгиба кабеля – 10 мм;
• максимальная температура поверхности кабеля – +65 °С;
• максимальная температура внутренней поверхности воронки – +55 °С;

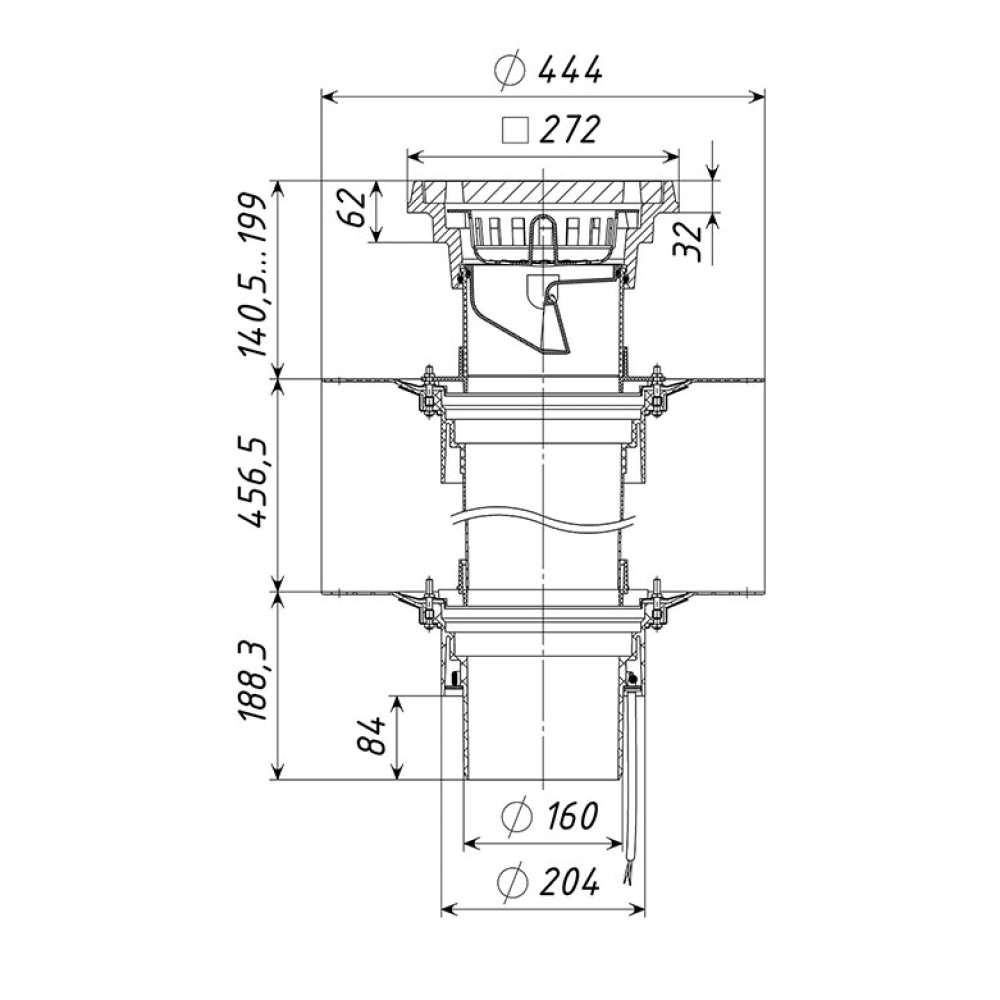

• диаметр фартука приемной воронки – 444 мм;
• выходной диаметр – 160 мм;
• условная высота выпускного патрубка – 450 мм;
• пропускная способность, не менее – 4,3 л/с;
• температура окружающей среды – от -50 °С до +90 °С;
• температура отводящей жидкости, не более – +85 °С;
• масса нетто, не более – 20,6 кг;
• максимальная разрешенная нагрузка, не более – 15000 кг;
• срок службы, не менее – 50 лет.

Кровельная воронка производится с увеличенным корпусом для большего прилегания гидро- и пароизоляции к воронке, а её основания – к плоскости кровли. В основании воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли – ж/б перекрытиям, профнастилу из стального листа и т.п.
