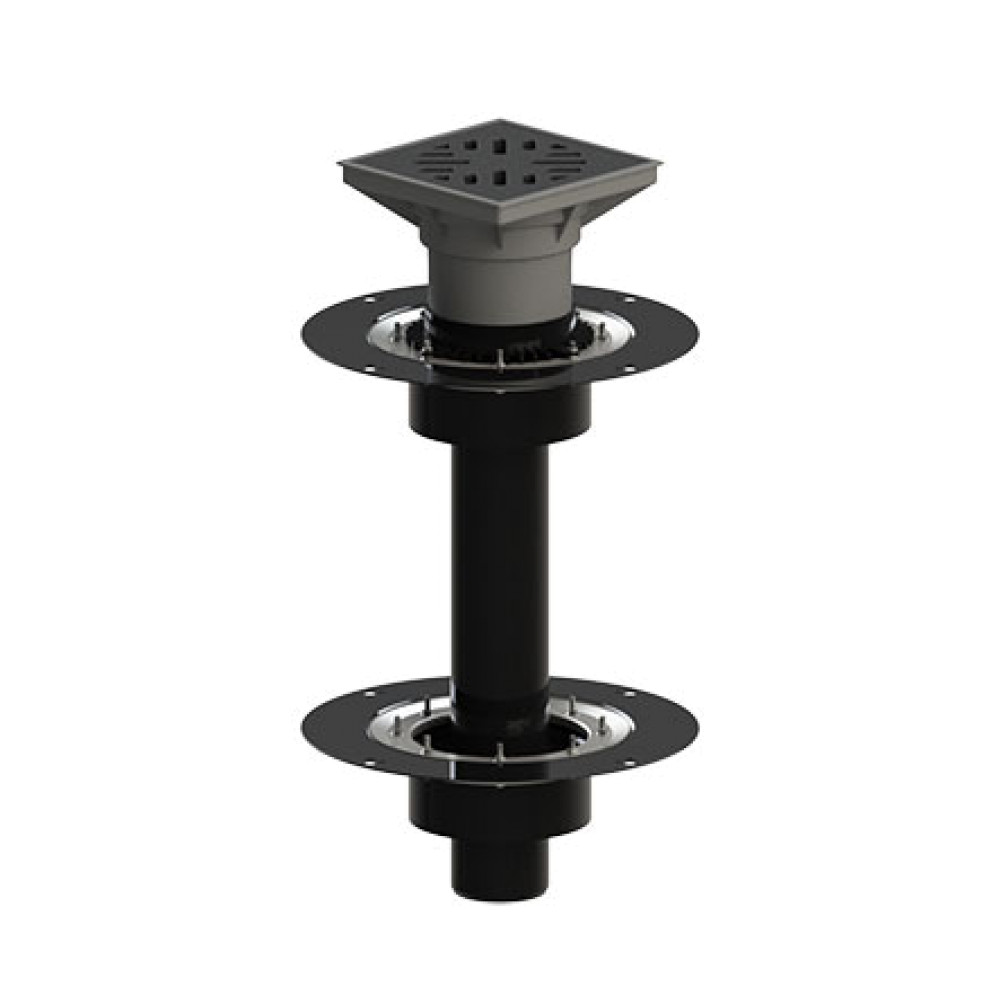

Кровельная воронка ТП-10.У.616 с чугунной решеткой Татполимер

Двухуровневая кровельная воронка ТП-10.У.616 с трапом, с прижимными фланцами из нержавеющей стали и с дренажным кольцом (ТП-74.100) предназначена для отвода дождевой и талой воды с верхних и нижних слоев многоуровневых кровель в дождевую канализацию. Применяется на неэксплуатируемых и эксплуатируемых инверсионных кровлях с любыми гидро-, пароизоляционными материалами и теплоизоляцией, с «пирогами» любой толщины и наполнения. Используются для непосредственного монтажа со стальными, чугунными или пластиковыми трубами.

Технические характеристики

• сырье для корпуса воронки, корпуса трапа, мусоросборника и кольца дренажного – полипропилен;
• сырье для прижимного фланца – нержавеющая сталь;

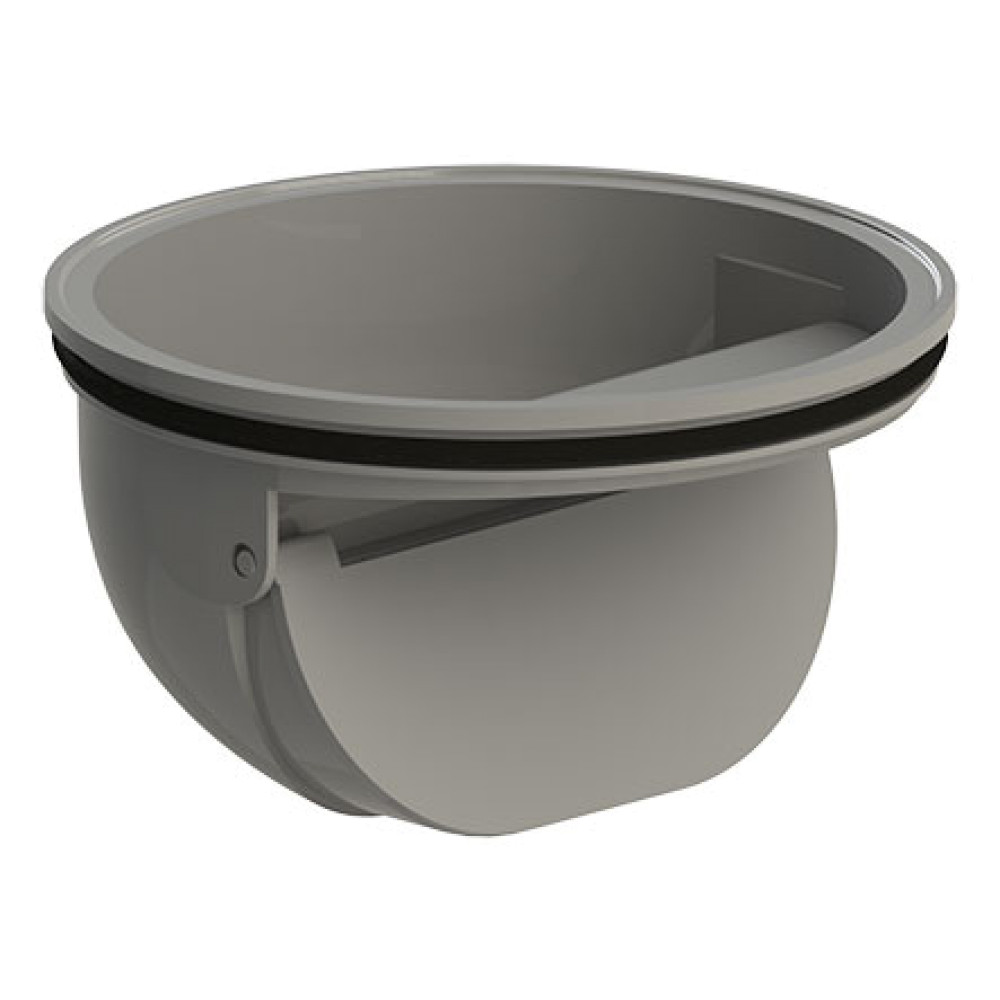

• сырье для запахозапирающего устройства – ABS-пластик;
• сырье для решетки – чугун;

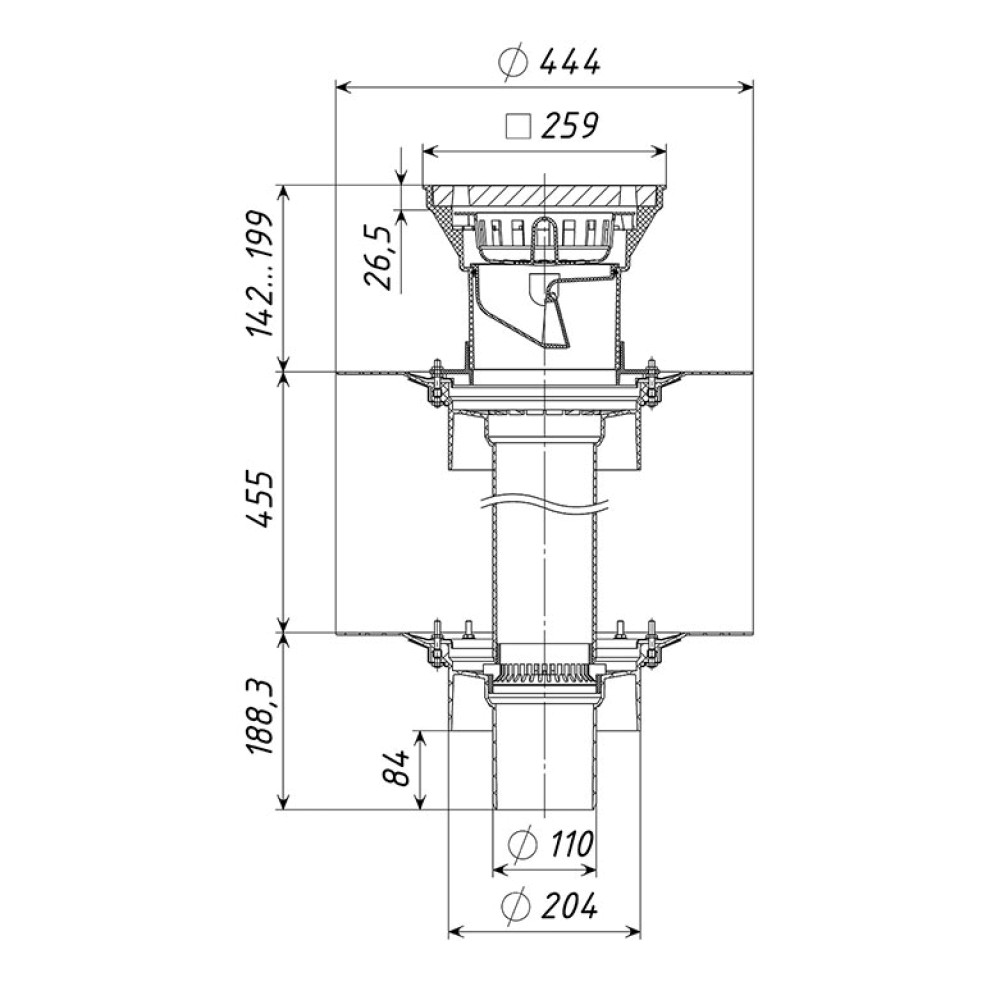

• диаметр фартука приемной воронки – 444 мм;
• выходной диаметр – 110 мм;
• условная высота выпускного патрубка – 450 мм;
• пропускная способность, не менее – 4,3 л/с;
• температура окружающей среды – от -50 °С до +90 °С;
• температура отводящей жидкости, не более – +85 °С;
• масса нетто, не более – 11,7 кг;
• максимальная разрешенная нагрузка, не более – 7000 кг;
• срок службы, не менее – 50 лет.

Кровельная воронка производится с увеличенным корпусом для большего прилегания гидро- и пароизоляции к воронке, а её основания – к плоскости кровли. В основании воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли – ж/б перекрытиям, профнастилу из стального листа и т.п.
