Термоголовки Ridan для радиаторных терморегуляторов: как выбрать серию, проверить совместимость и установить

Что такое термостатические элементы радиаторных терморегуляторов Ridan

Термостатические элементы (термоголовки) Ridan — устройства автоматического регулирования температуры, предназначенные для комплектации радиаторных терморегуляторов Ridan TR-N и TR-G. Радиаторный терморегулятор в целом работает как пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности и используется в системах отопления зданий различного назначения.

Конструктивно радиаторный терморегулятор состоит из двух частей: термостатического элемента и регулирующего клапана с предварительной настройкой пропускной способности: TR-N — для двухтрубных систем отопления, TR-G — для однотрубной системы.

Как работает термоголовка: сильфон, датчик и пропорциональность

Основное устройство термостатического элемента — сильфон. Сильфон и датчик заполнены термочувствительной жидкостью. Давление в сильфоне связано с температурой и уравновешено усилием настроечной пружины.

• Температура воздуха растёт → жидкость расширяется → давление увеличивается → сильфон увеличивается → золотник смещается к закрытию протока.
• Температура падает → жидкость сжимается → давление уменьшается → сильфон уменьшается → золотник смещается к открытию протока.

Процесс идёт до состояния равновесия между усилием пружины и давлением жидкости — так и обеспечивается пропорциональное регулирование.

Где применяются термоголовки Ridan и в каких системах работают

Термостатические элементы применяются в составе радиаторных терморегуляторов в системах отопления зданий различного назначения. В составе узла терморегулятора термоэлемент управляет клапаном, изменяя проток теплоносителя через отопительный прибор в зависимости от температуры воздуха.

Монтажные рекомендации, которые влияют на точность регулирования

• Чтобы уменьшить влияние тёплого воздуха от греющего патрубка отопительного прибора, термостатические элементы рекомендуется устанавливать в горизонтальном положении.
• Если термоэлемент оказывается в зоне с искажённой циркуляцией воздуха (например, за защитным экраном или плотными шторами), целесообразно применять элементы с выносным датчиком.
• Элементы дистанционного управления используют, когда радиатор и клапан недоступны пользователю (например, закрыты несъёмными декоративными панелями) или при установке на встраиваемых в пол конвекторах. В таких решениях датчик и узел настройки совмещены; размещение рекомендуется на высоте 1,2–1,6 м от пола (или в другом доступном месте) при свободной циркуляции воздуха вокруг датчика.

Совместимость и присоединения: M30×1,5 и RTR/RA

В линейках Ridan встречаются два типовых варианта присоединения термостатического элемента:

• M30×1,5 — для ряда моделей (в том числе TR 9001 Ultra, TR 9006 Ultra, TR 9015 Ultra; также TR 8001).
• RTR/RA — для ряда моделей (в том числе TR 9000 Ultra, TR 9005 Ultra; также TR 8000).

Термостатические элементы серии TR 9000 Ultra описаны как совместимые с радиаторными терморегуляторами Ridan TR-N/TR-G, а также с терморегуляторами Danfoss типов RAN/G и RTR-N/G (для соответствующих присоединений).

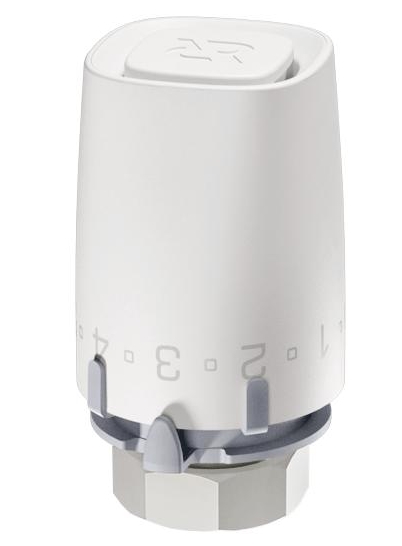

Серия TR 9000 Ultra: модели, комплекты и особенности

Назначение серии TR 9000 Ultra

TR 9000 Ultra — серия термостатических элементов автоматического регулирования температуры, предназначенная для комплектации радиаторных терморегуляторов Ridan TR-N и TR-G. В линейке есть варианты с присоединением M30×1,5 и варианты с присоединением RTR/RA.

Фиксация/ограничение настройки и защита от замерзания

Термостатические элементы серии TR 9000 Ultra снабжены устройствами фиксирования и ограничения температурной настройки, а также функциями защиты системы от замерзания (для соответствующих моделей/комплектов).

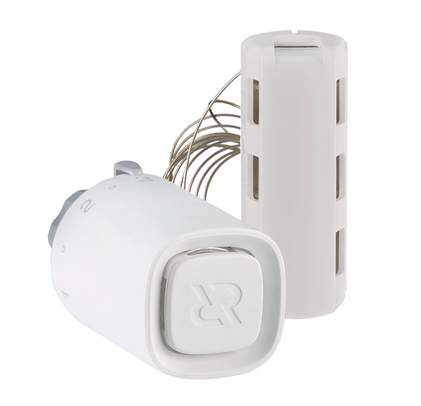

Выносной датчик (капилляр 2 м)

Модели TR 9005 Ultra и TR 9006 Ultra оснащены выносным датчиком с капиллярной трубкой длиной 2 м.

TR 9015 Ultra: диапазон 15–28 °C

Термостатический элемент TR 9015 Ultra имеет диапазон настройки температуры 15–28 °C и оснащён устройством ограничения температурной настройки.

Комплекты TR 9501 Ultra и TR 9515 Ultra

Комплект TR 9501 Ultra состоит из термостатического элемента TR 9001 Ultra и антивандального кожуха. Диапазон настройки температуры — 6–28 °C. Комплект снабжён устройствами фиксирования и ограничения температурной настройки и защиты системы от замерзания.

Комплект TR 9515 Ultra состоит из термостатического элемента TR 9015 Ultra и антивандального кожуха. Диапазон настройки температуры — 15–28 °C. Комплект снабжён устройством фиксирования температурной настройки и защиты системы от замерзания.

Кожух 013G5287R: защита от демонтажа и изменений настроек

Для защиты термоэлементов моделей TR 9001 Ultra и TR 9015 Ultra от несанкционированного демонтажа и изменения температурных настроек используется кожух 013G5287R. Он входит в комплекты TR 9501 Ultra и TR 9515 Ultra.

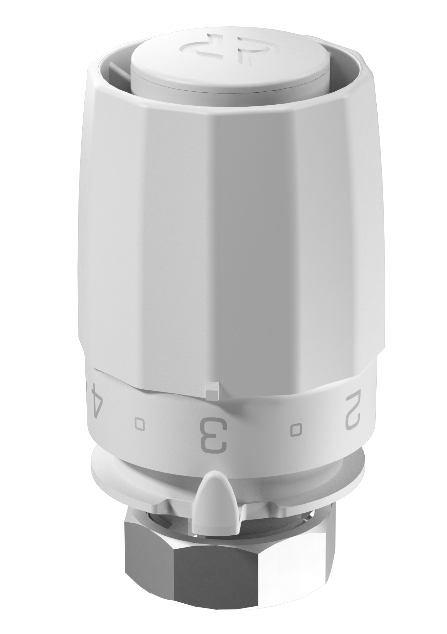

Серия TR 8000: назначение и совместимость

Термостатические элементы серии TR 8000 — устройства автоматического регулирования температуры, предназначенные для комплектации радиаторных терморегуляторов Ridan TR-N и TR-G. В серии указаны варианты присоединения M30×1,5 (для TR 8001) и присоединения RTR/RA (для TR 8000).

Для серии TR 8000 также отмечена функция защиты системы от замерзания.

TR 62: термоэлемент с защитой от замерзания и дистанционным управлением

Термостатические элементы серии TR описаны как устройства автоматического регулирования температуры, предназначенные для комплектации радиаторных терморегуляторов Ridan TR-N и TR-G. TR 62 имеет защиту системы отопления от замерзания.

Термостатический элемент TR 62 оснащён регулятором дистанционного управления с капиллярной трубкой длиной 2 м. Элементы дистанционного управления применяются, когда отопительные приборы и установленные на них клапаны недоступны пользователю (например, закрыты несъёмными декоративными панелями), а также для комплектации терморегуляторов, устанавливаемых на встраиваемых в пол конвекторах.

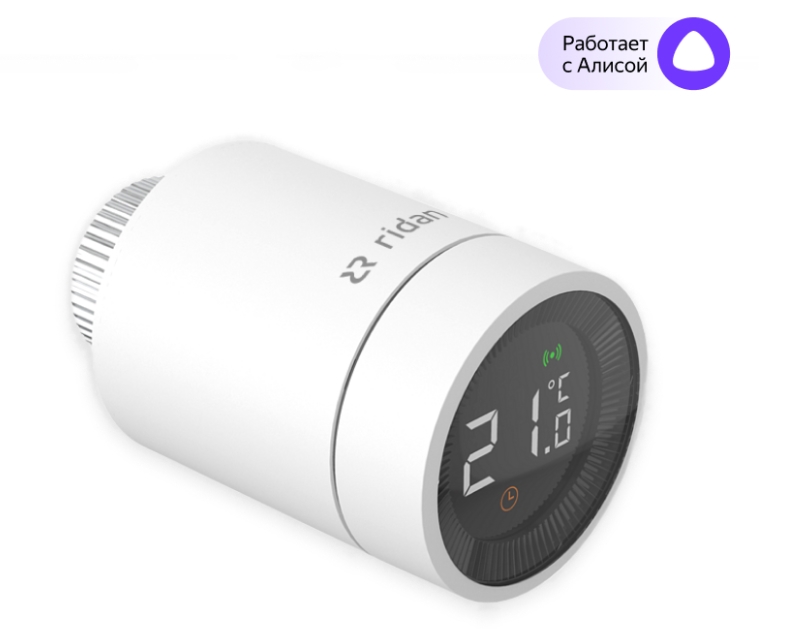

Ridan SmartHeat: электронная термоголовка Zigbee для бытового применения

Ridan SmartHeat — электронный радиаторный термостат для бытового использования. Устройство описано как компактное и простое в управлении: ручное колесо регулирования и одна кнопка.

Термостат сертифицирован по стандарту Zigbee, совместим со шлюзом Ridan Gateway и сертифицированными системами на базе технологии Zigbee сторонних производителей.

Установка: на клапаны Ridan и других производителей с резьбой M30×1,5. Совместимость с клапанами Danfoss типа RA/RTR обеспечивается через адаптер (в комплекте).

Функции и особенности SmartHeat

• Программирование и управление через шлюз ZigBee
• Энергосбережение
• Ручной режим
• Функция открытого окна
• Точное ПИД-регулирование температуры
• Функция саморегулирования
• Мин./макс. температурный диапазон
• Функция блокировки для защиты от детей
• Функция защиты от замерзания
• Фоновая подсветка дисплея
