- Производитель: Ридан
- Страна: Россия
- Категория: Регуляторы перепада давления Ридан
- Код товара: 003Z5741R3
- Артикул: 003Z5741R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- регуляторы перепада давления
- Диаметр резьбы, дюймы
- 1/2"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 15
- Температура макс., С
- 120
- Диапазон перепада давления, бар
- 0,2-0,4
- Максимальный перепад давления, бар (ΔPмакс)
- 1,5
- Пропускная способность Kvs, м3/ч
- 1,6
- Материал
- латунь
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Длина импульсной трубки, м
- 1,2
- Серия товаров
- APT-R3

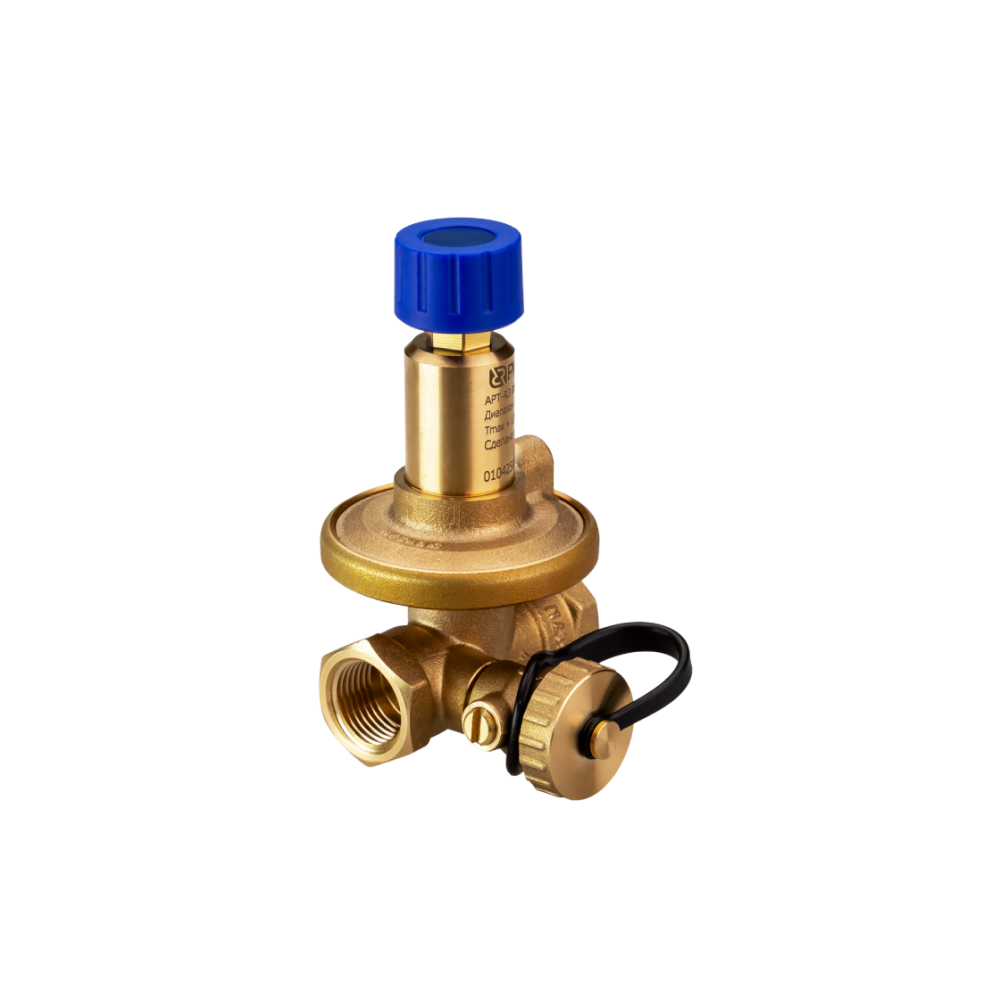

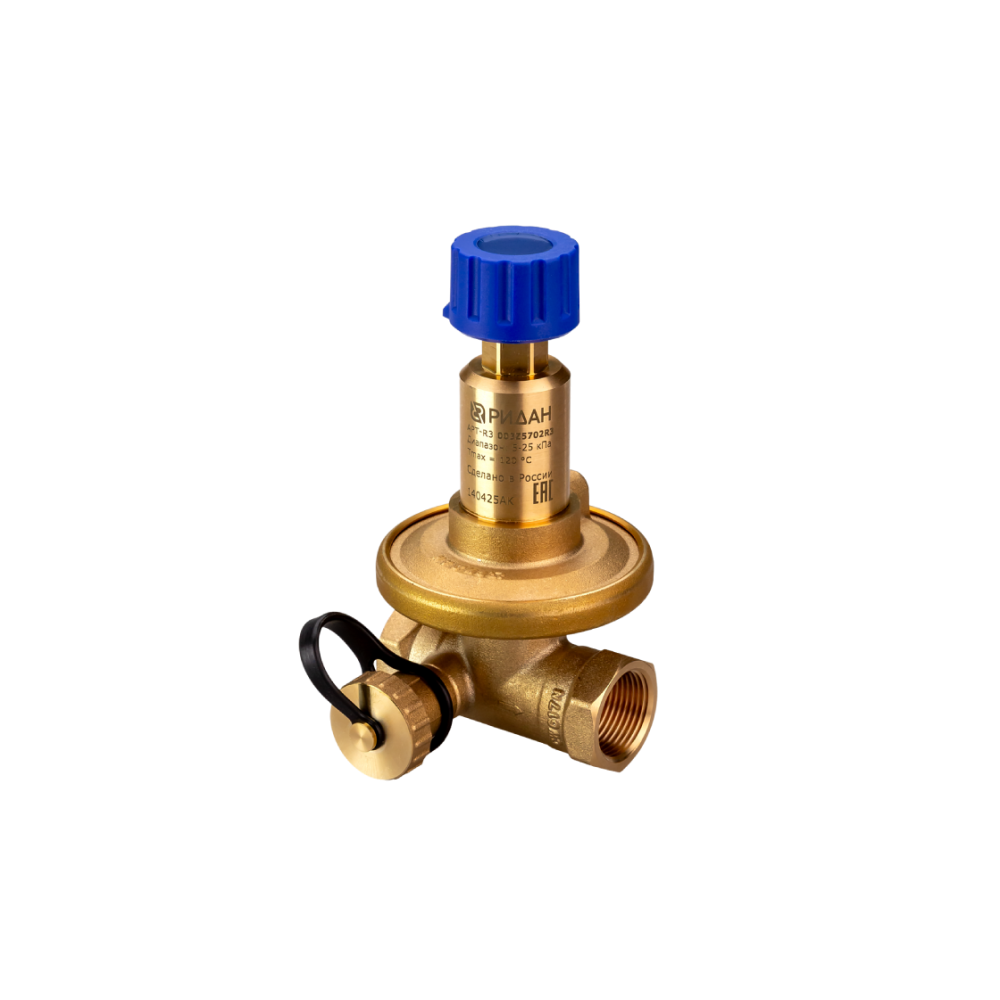

Регулятор перепада давления Ридан APT-R3 003Z5741R3 DN15 применяют для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения, где расход среды меняется от 0 до 100%. Клапан поддерживает постоянство перепада давлений на регулируемом участке и не применяется в системах хозяйственно-питьевого водоснабжения.
Встроенный мембранный блок компенсирует изменения гидравлического режима сети: при работе термостатических или регулирующих клапанов на других участках защищаемая ветвь сохраняет расчетный перепад. Динамическая балансировка снижает потребность в длительной наладке системы и помогает поддерживать комфорт в обслуживаемых помещениях.
Модель 003Z5741R3 имеет DN 15, внутреннее резьбовое присоединение G 1/2 и пропускную способность Kvs 1,6 м³/ч. Диапазон настройки ΔP составляет 0,2 — 0,4 бар, максимально допустимый перепад давлений — 1,5 бар; клапан устанавливают только на обратный трубопровод по стрелке на корпусе.
Корпус и конус клапана изготовлены из латуни, пружина — из нержавеющей стали, мембрана и уплотнения — из EPDM. Рабочая среда — вода и водные растворы гликоля до 50%, номинальное давление PN 16, максимальная температура рабочей среды 120 °C.

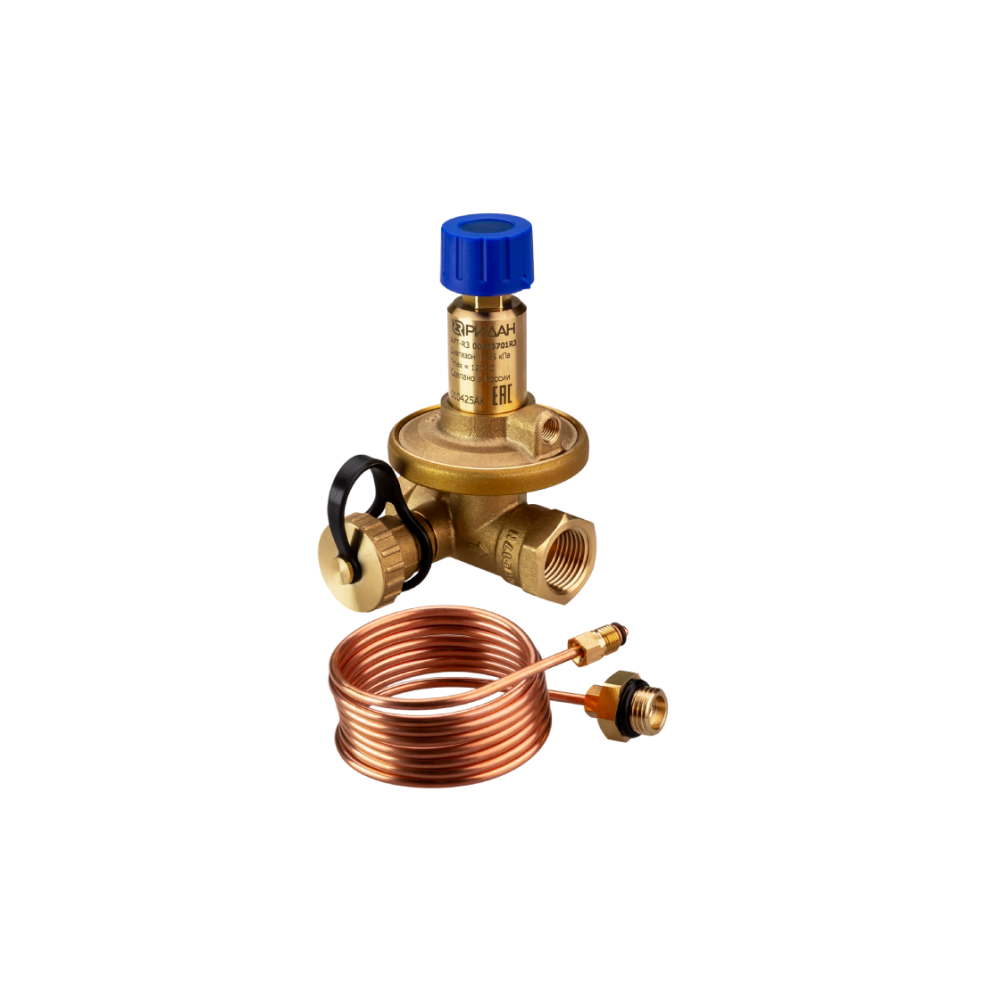

Для подключения импульсной трубки, измерения и ограничения расхода на подающем трубопроводе применяют клапан-партнер MVT-R. В поставку входят клапан APT-R3, импульсная трубка, адаптер для подключения к клапанам-партнерам с отверстием G1/4, электронный паспорт и руководство по эксплуатации.
- Артикул: 003Z5741R3;
- серия: Ридан APT-R3;
- тип: автоматический балансировочный клапан;
- DN 15, PN 16;
- внутренняя резьба G 1/2;
- Kvs 1,6 м³/ч;
- настройка ΔP 0,2 — 0,4 бар;
- максимальный перепад давлений 1,5 бар;
- импульсная трубка 1,2 м в комплекте.
