- Производитель: Ридан
- Страна: Россия
- Категория: Регуляторы перепада давления Ридан
- Код товара: 003Z5742R3
- Артикул: 003Z5742R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- регуляторы перепада давления
- Диаметр резьбы, дюймы
- 3/4"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 20
- Температура макс., С
- 120
- Диапазон перепада давления, бар
- 0,2-0,4
- Максимальный перепад давления, бар (ΔPмакс)
- 1,5
- Пропускная способность Kvs, м3/ч
- 2,5
- Материал
- латунь
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Длина импульсной трубки, м
- 1,2
- Серия товаров
- APT-R3

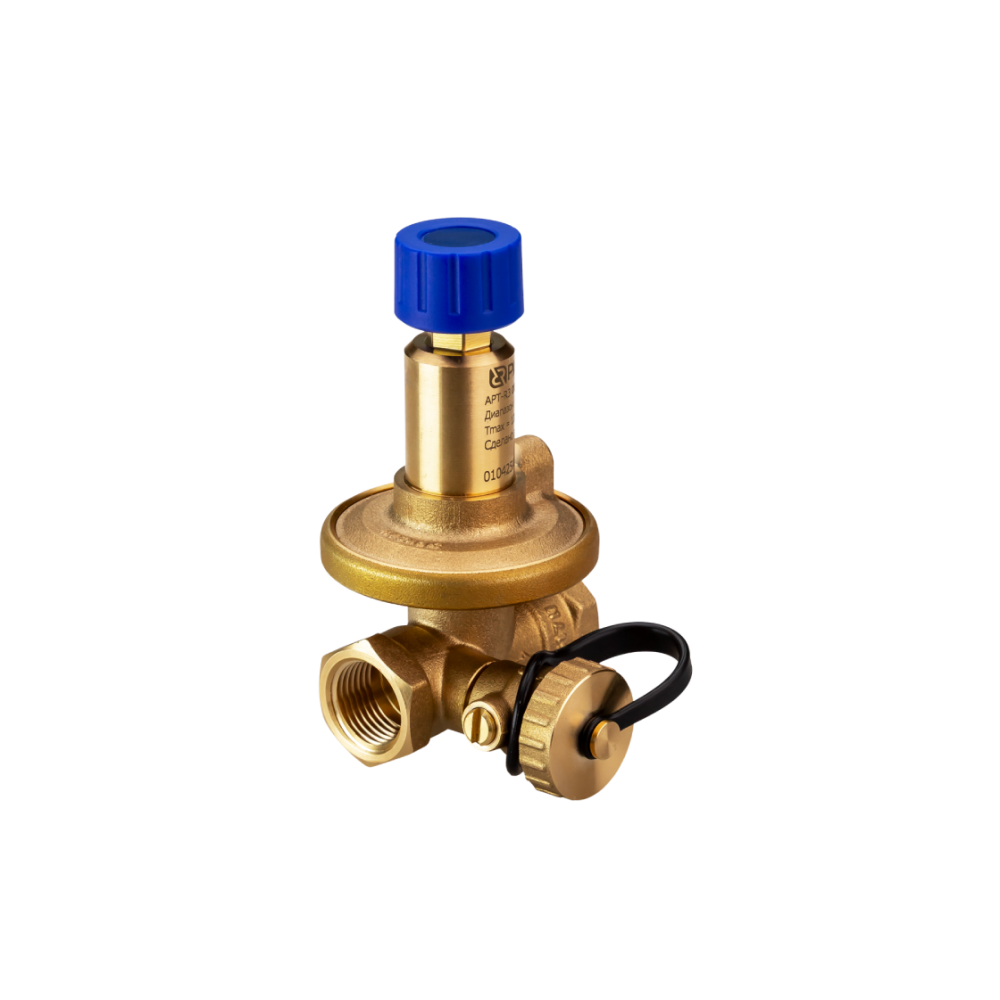

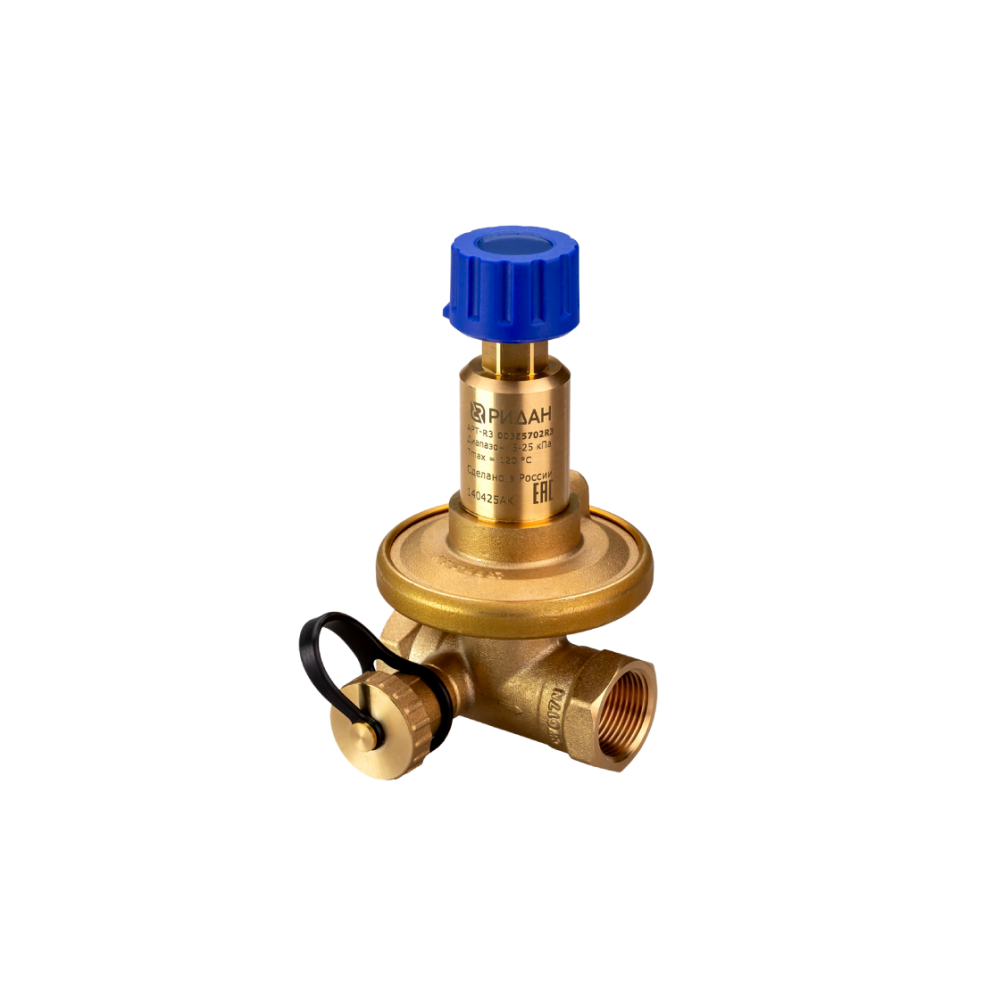

Ридан APT-R3 003Z5742R3 DN20 — автоматический балансировочный клапан для трубопроводных систем тепло- и холодоснабжения, где расход рабочей среды меняется во время эксплуатации. Клапан выполняет гидравлическую балансировку регулируемого участка и рассчитан на работу с водой или водными растворами гликоля до 50%.
Мембранный узел поддерживает постоянный перепад давлений, поэтому изменение положения термостатических и регулирующих клапанов на соседних участках не должно нарушать режим защищаемой ветви. Такая динамическая балансировка уменьшает объем сложной гидравлической наладки и поддерживает устойчивую работу потребителей.
Модель 003Z5742R3 выполнена с DN 20 и внутренней резьбой G 3/4. Пропускная способность составляет Kvs 2,5 м³/ч, диапазон настройки ΔP — 0,2 — 0,4 бар, а максимально допустимый перепад давлений — 1,5 бар. Монтаж допускается только на обратном трубопроводе с направлением потока по стрелке на корпусе.
Латунные корпус и конус клапана сочетаются с пружиной из нержавеющей стали, мембраной и уплотнениями из EPDM. Клапан относится к PN 16, выдерживает температуру рабочей среды до 120 °C и имеет класс герметичности I по ГОСТ 9544.

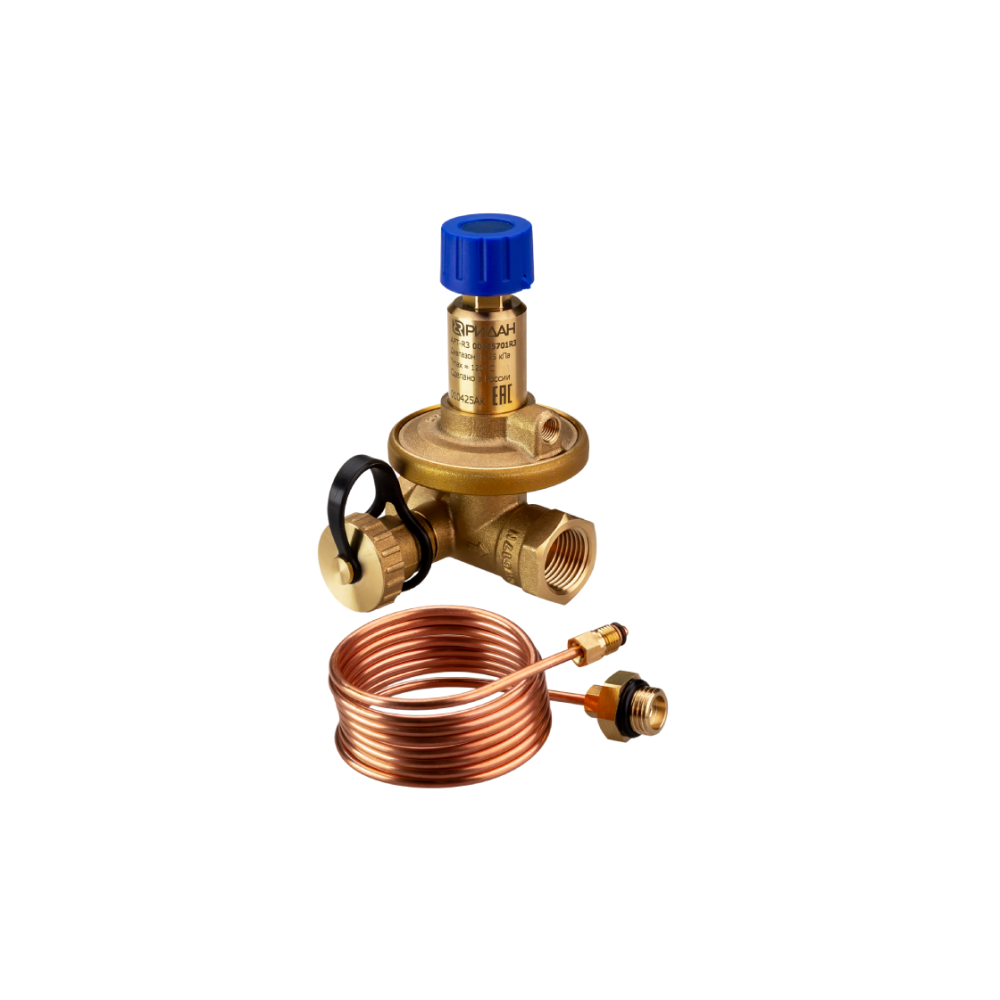

Импульсная линия работает совместно с клапаном-партнером MVT-R на подающем трубопроводе, который нужен для функций измерения и ограничения расхода. В комплект входят клапан APT-R3, импульсная трубка длиной 1,2 м, адаптер к клапанам-партнерам с отверстием G1/4, электронный паспорт и руководство по эксплуатации.
- Артикул: 003Z5742R3;
- серия: Ридан APT-R3;
- тип изделия: автоматический балансировочный клапан;
- DN 20, PN 16;
- присоединение G 3/4;
- Kvs 2,5 м³/ч;
- диапазон настройки ΔP 0,2 — 0,4 бар;
- температура рабочей среды до 120 °C;
- комплектуется импульсной трубкой и адаптером G1/4.
