- Производитель: Ридан
- Страна: Россия
- Категория: Регуляторы перепада давления Ридан
- Код товара: 003Z5743R3
- Артикул: 003Z5743R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- регуляторы перепада давления
- Диаметр резьбы, дюймы
- 1"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 25
- Температура макс., С
- 120
- Диапазон перепада давления, бар
- 0,2-0,4
- Максимальный перепад давления, бар (ΔPмакс)
- 1,5
- Пропускная способность Kvs, м3/ч
- 4
- Материал
- латунь
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Длина импульсной трубки, м
- 1,2
- Серия товаров
- APT-R3

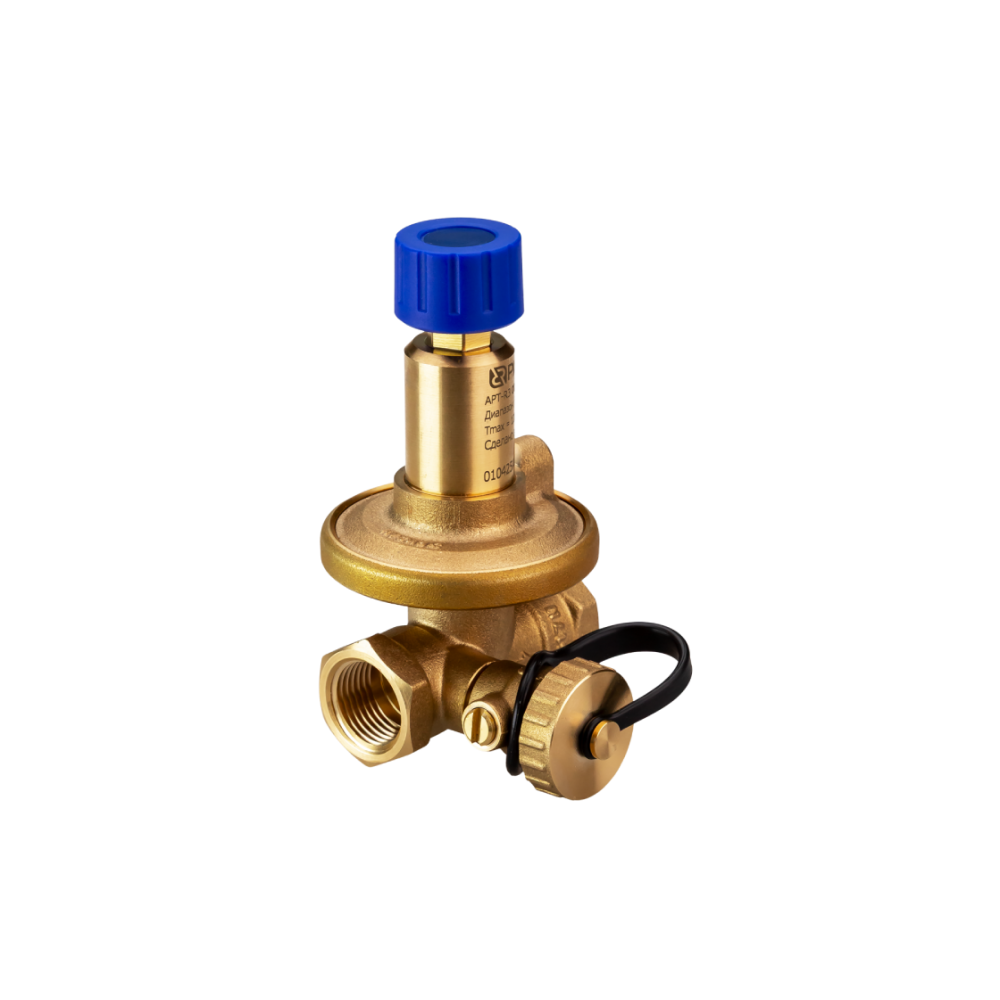

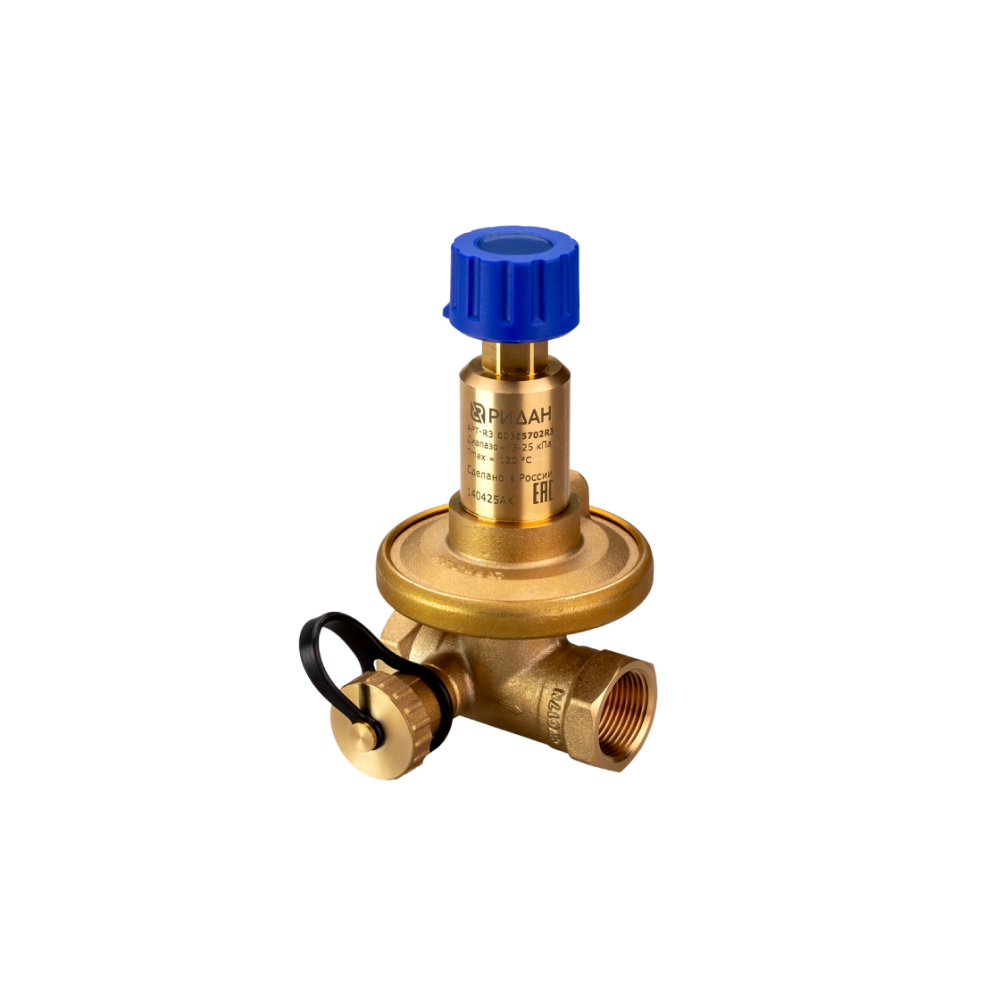

Автоматический балансировочный клапан Ридан APT-R3 003Z5743R3 DN25 поддерживает постоянство перепада давлений в трубопроводных системах тепло- и холодоснабжения при переменных расходах среды. Устройство применяют в гидравлически регулируемых участках, где расход может изменяться в диапазоне от 0 до 100%.
Клапан использует встроенный мембранный блок для стабилизации перепада на регулируемом участке. При изменении работы термостатических или регулирующих клапанов на других ветвях APT-R3 сохраняет расчетные условия у подключенного потребителя, что помогает системе работать устойчиво во всех режимах.
Модель 003Z5743R3 рассчитана на DN 25 и резьбовое присоединение G 1. Ее пропускная способность Kvs равна 4 м³/ч, настройка ΔP выполняется в пределах 0,2 — 0,4 бар, а максимально допустимый перепад давлений составляет 1,5 бар. Клапан монтируют только на обратном трубопроводе, соблюдая направление стрелки на корпусе.
Корпус и конус клапана изготовлены из латуни, пружина — из нержавеющей стали, мембрана и уплотнения — из EPDM. Рабочая среда включает воду и водные растворы гликоля до 50%; предельная температура среды 120 °C, номинальное давление PN 16, класс герметичности по ГОСТ 9544 — I.

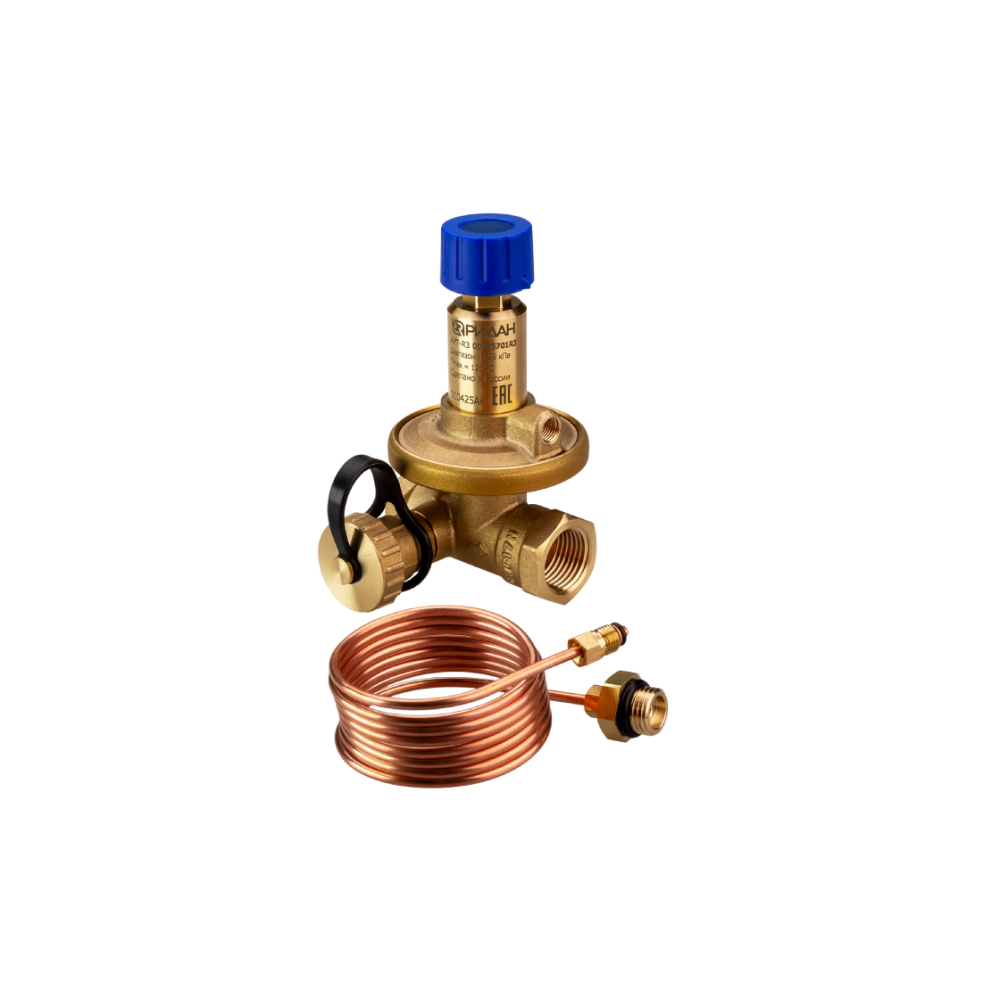

Импульсная трубка соединяет регулятор с клапаном-партнером MVT-R на подающем трубопроводе, который используется для измерения и ограничения расхода. Поставка включает клапан APT-R3, импульсную трубку 1,2 м, адаптер для клапанов-партнеров с отверстием G1/4, электронный паспорт и руководство по эксплуатации.
- Артикул: 003Z5743R3;
- бренд и серия: Ридан APT-R3;
- DN 25, PN 16;
- внутренняя резьба G 1;
- Kvs 4 м³/ч;
- настройка ΔP 0,2 — 0,4 бар;
- максимально допустимый перепад 1,5 бар;
- рабочая среда до 120 °C;
- для обратного трубопровода.
