- Производитель: Ридан
- Страна: Россия
- Категория: Регуляторы перепада давления Ридан
- Код товара: 003Z5744R3
- Артикул: 003Z5744R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- регуляторы перепада давления
- Диаметр резьбы, дюймы
- 1 1/4"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 32
- Температура макс., С
- 120
- Диапазон перепада давления, бар
- 0,2-0,4
- Максимальный перепад давления, бар (ΔPмакс)
- 1,5
- Пропускная способность Kvs, м3/ч
- 6,3
- Материал
- латунь
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Длина импульсной трубки, м
- 1,2
- Серия товаров
- APT-R3

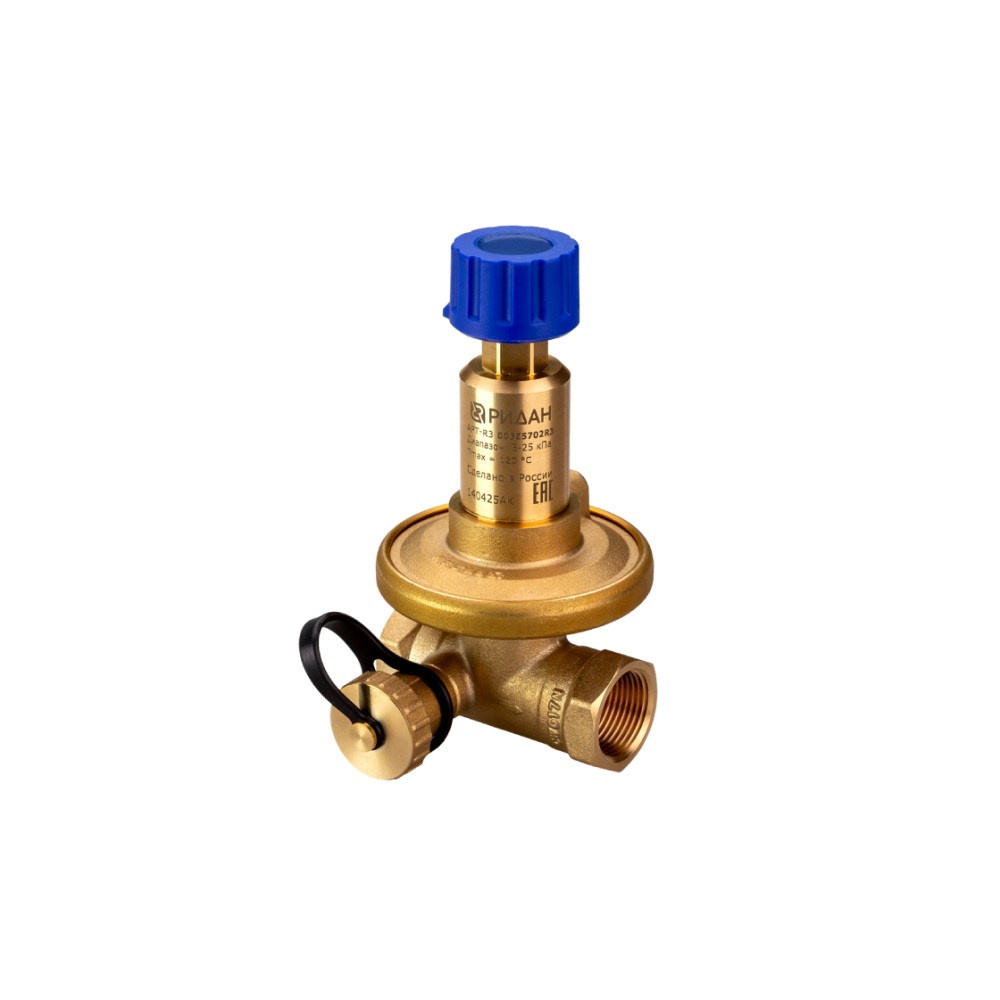

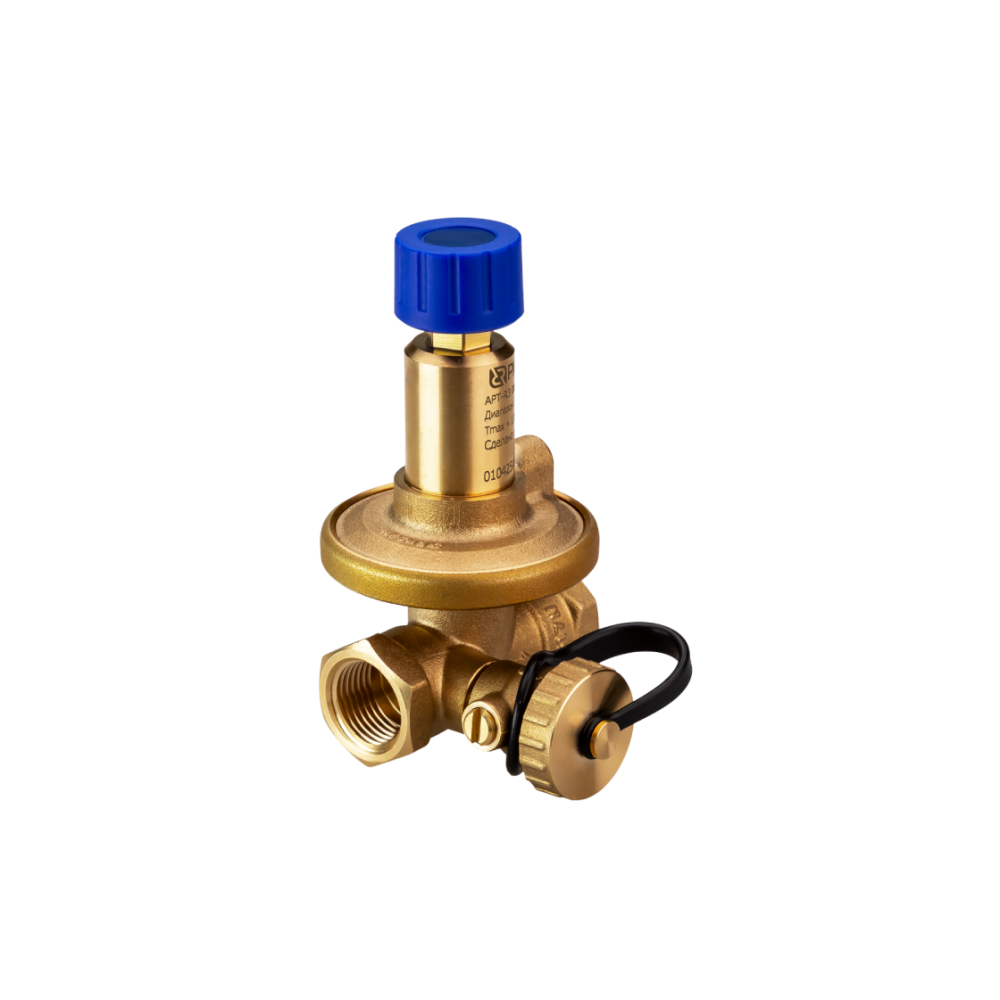

Ридан APT-R3 003Z5744R3 DN32 используют в трубопроводных системах тепло- и холодоснабжения для автоматической гидравлической балансировки при переменных расходах рабочей среды. Клапан относится к регуляторам постоянства перепада давлений и рассчитан на диапазон изменения расхода через участок от 0 до 100%.
Мембранный блок внутри клапана удерживает постоянный перепад давлений на регулируемом участке. При изменении положения термостатических или регулирующих клапанов на других участках APT-R3 сохраняет необходимые условия работы у каждого потребителя и снижает потребность в сложной продолжительной наладке.
Модель 003Z5744R3 имеет DN 32 и внутреннюю резьбу G 1 1/4. Пропускная способность Kvs составляет 6,3 м³/ч, диапазон настройки ΔP — 0,2 — 0,4 бар, максимально допустимый перепад давлений — 1,5 бар. Установка выполняется на обратном трубопроводе, направление движения жидкости должно совпадать со стрелкой на корпусе.
Корпус и конус выполнены из латуни, пружина клапана — из нержавеющей стали, мембрана и уплотнения — из EPDM. Клапан работает с водой и водными растворами гликоля до 50%, рассчитан на PN 16 и температуру рабочей среды до 120 °C; класс герметичности по ГОСТ 9544 — I.

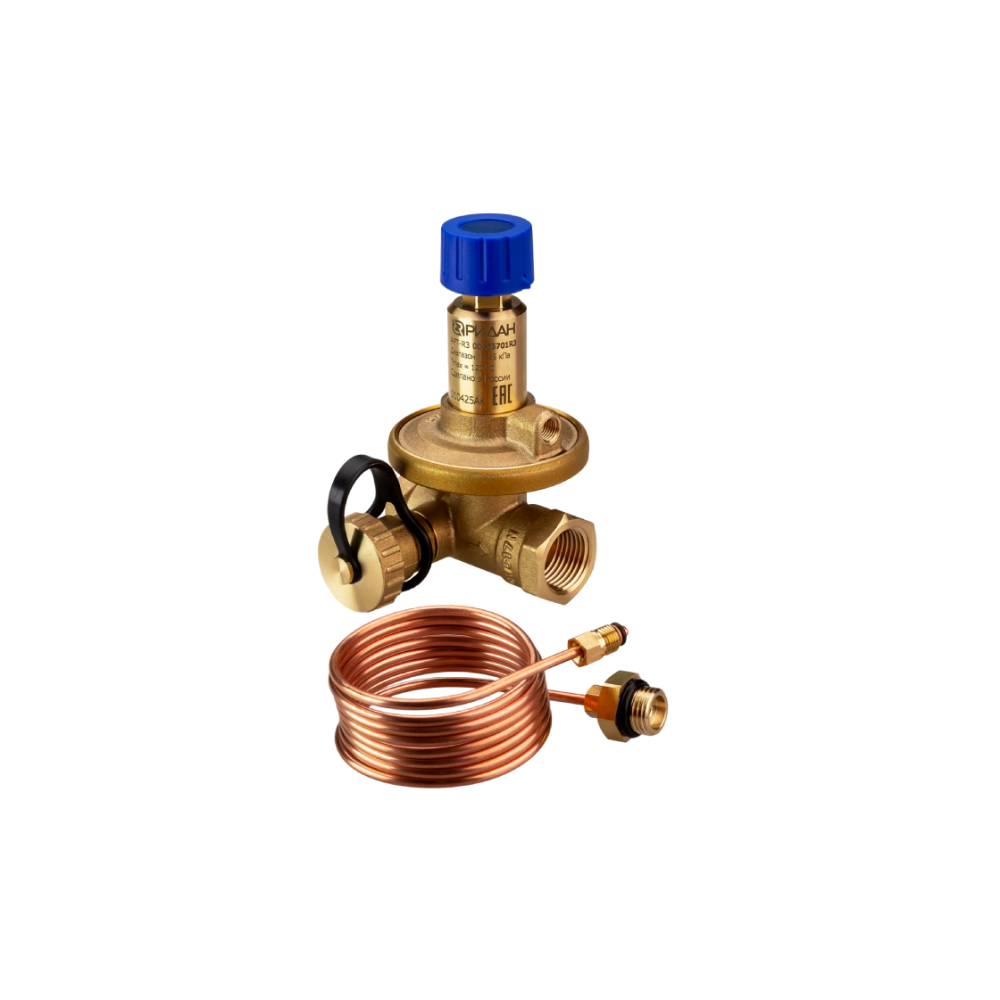

Для подключения импульсной трубки, функций измерения и ограничения расхода на подающем трубопроводе используется клапан-партнер MVT-R. Комплект состоит из клапана APT-R3, импульсной трубки 1,2 м, адаптера для клапанов-партнеров с отверстием G1/4, электронного паспорта и руководства по эксплуатации.
- Артикул: 003Z5744R3;
- серия: APT-R3 Ридан;
- автоматический балансировочный клапан;
- DN 32, PN 16;
- внутренняя резьба G 1 1/4;
- Kvs 6,3 м³/ч;
- диапазон настройки ΔP 0,2 — 0,4 бар;
- ΔPмакс 1,5 бар;
- импульсная трубка 1,2 м.
