- Производитель: Ридан
- Страна: Россия
- Категория: Регуляторы перепада давления Ридан
- Код товара: 003Z5745R3
- Артикул: 003Z5745R3
- Бонусные баллы: Бонусы
- Срок поставки: Предзаказ
- Группа товаров
- регуляторы перепада давления
- Диаметр резьбы, дюймы
- 1 1/2"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 40
- Температура макс., С
- 120
- Диапазон перепада давления, бар
- 0,2-0,4
- Максимальный перепад давления, бар (ΔPмакс)
- 1,5
- Пропускная способность Kvs, м3/ч
- 10
- Материал
- латунь
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Длина импульсной трубки, м
- 1,2
- Серия товаров
- APT-R3

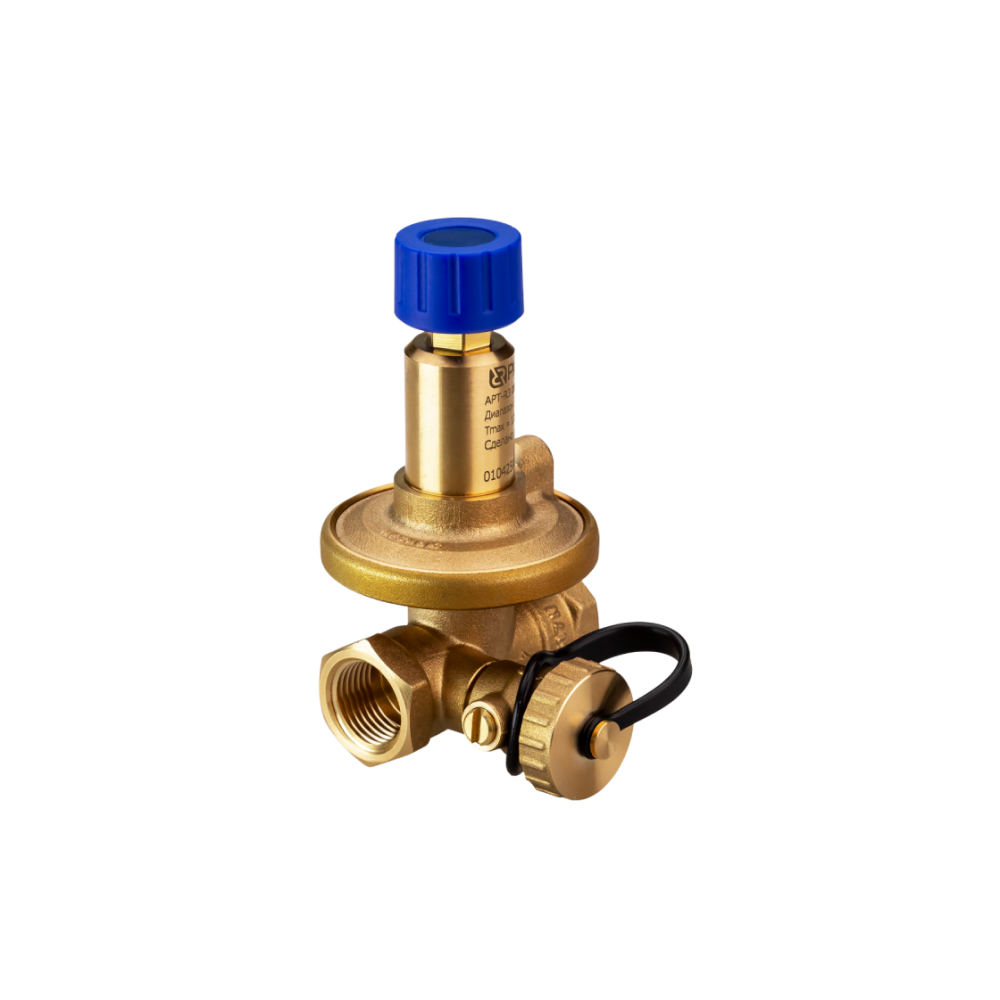

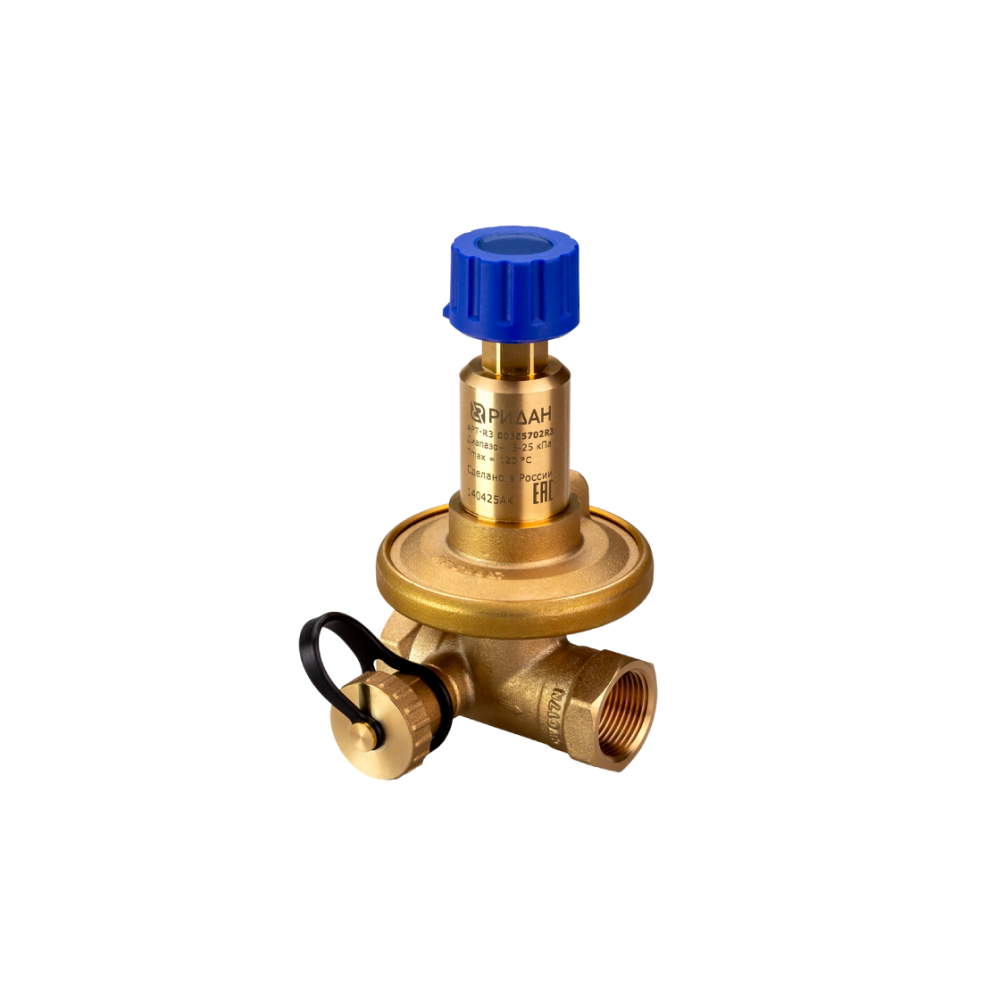

Автоматический балансировочный клапан Ридан APT-R3 003Z5745R3 DN40 предназначен для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменном расходе рабочей среды. Клапан поддерживает постоянство перепада давлений на регулируемом участке и не рассчитан на контакт с питьевой водой в хозяйственно-питьевом водоснабжении.
Мембранный блок реагирует на изменения перепада давления и удерживает заданный режим участка, когда расход через систему меняется. Динамическая балансировка помогает сохранять стабильную работу потребителей в разных режимах сети и уменьшает объем сложной гидравлической наладки.
Модель 003Z5745R3 выполнена с DN 40, внутренней резьбой G 1 1/2 и пропускной способностью Kvs 10 м³/ч. Настройка ΔP доступна в диапазоне 0,2 — 0,4 бар, максимально допустимый перепад давлений составляет 1,5 бар. Клапан ставят только на обратный трубопровод, совмещая направление потока со стрелкой на корпусе.
Латунный корпус, латунный конус, пружина из нержавеющей стали, мембрана и уплотнения EPDM рассчитаны на работу с водой и водными растворами гликоля до 50%. Номинальное давление клапана PN 16, максимальная температура рабочей среды 120 °C, класс герметичности по ГОСТ 9544 — I.

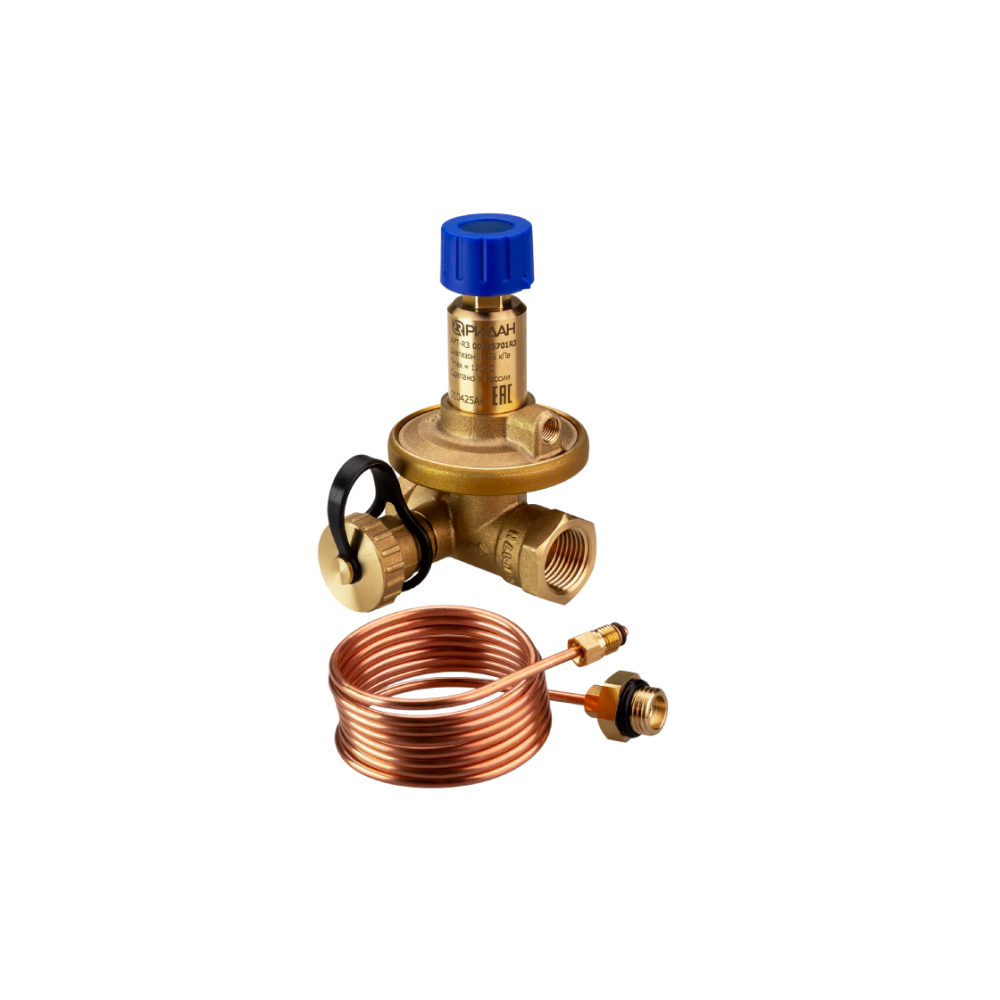

Импульсная трубка подключается через клапан-партнер MVT-R на подающем трубопроводе, который участвует в измерении и ограничении расхода. В поставку входят клапан APT-R3, импульсная трубка длиной 1,2 м, адаптер для подключения к клапанам-партнерам с отверстием G1/4, электронный паспорт и руководство по эксплуатации.
- Артикул: 003Z5745R3;
- серия: Ридан APT-R3;
- тип: автоматический балансировочный клапан;
- DN 40, PN 16;
- внутренняя резьба G 1 1/2;
- Kvs 10 м³/ч;
- диапазон настройки ΔP 0,2 — 0,4 бар;
- максимальный перепад давлений 1,5 бар;
- температура рабочей среды до 120 °C.
