Резьбовая муфта - один из самых базовых и при этом самых важных фитингов в трубопроводных системах. Ее используют там, где нужно надежно соединить трубы, арматуру или другие элементы по одной оси, сохранить разборную схему монтажа и при необходимости упростить обслуживание узла. Несмотря на простую форму, ошибка в выборе такой детали быстро приводит к проблемам: несовпадению резьбы, лишним переходам, неудобной сборке и протечкам уже после запуска системы.
На практике резьбовые муфты отличаются по материалу, размеру, типу резьбы и назначению. Есть прямые и переходные варианты, решения для одинакового и разного диаметра, латунные, стальные, никелированные и другие исполнения. В статье кратко разберем, как выбрать резьбовую муфту под конкретный узел, на какие параметры смотреть в первую очередь и какие ошибки при подборе встречаются чаще всего.
- Разберем, для чего нужна резьбовая муфта в трубопроводной системе
- Покажем различия между прямыми и переходными решениями
- Кратко сравним материалы и типы соединений
- Объясним, как подобрать размер и резьбу
- Соберем основные ошибки монтажа и герметизации
Что такое резьбовая муфта и зачем она нужна
Для чего она используется в трубопроводной системе

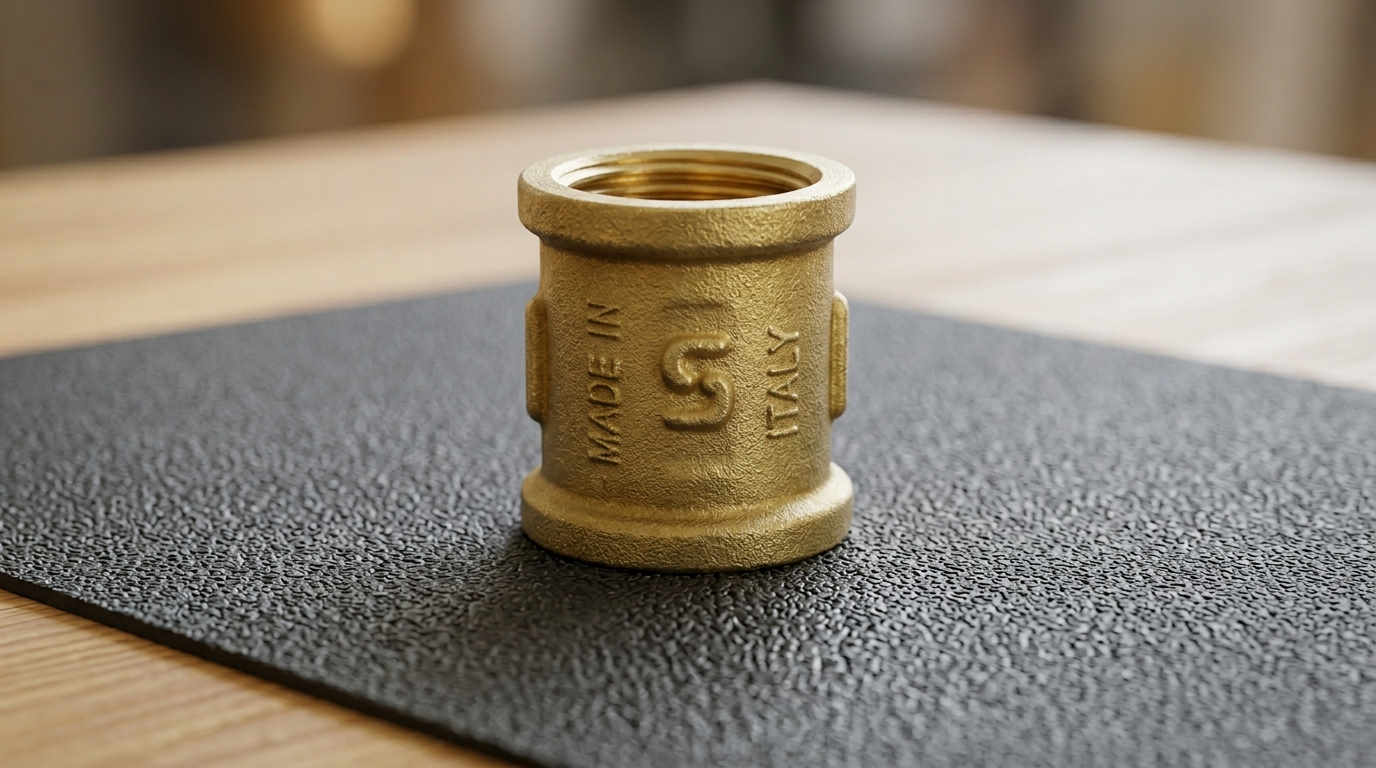

Резьбовая муфта - это соединительный фитинг, который используют для прямого соединения труб, арматуры и других деталей трубопроводной системы по одной оси. Чаще всего такой элемент работает через внутреннюю резьбу и соединяет две детали с наружной резьбой, формируя прочный и обслуживаемый участок линии. Именно поэтому он остается одним из самых востребованных решений в системах водоснабжения и отопления.
На практике эта деталь нужна не только для самого факта соединения труб. Она помогает продлить линию, заменить поврежденный участок, подключить арматуру, фильтры, приборы и другие элементы, которые должны работать в одной осевой схеме. За счет резьбового принципа такое соединение можно разобрать, проверить, заменить или пересобрать при необходимости.
Где такие фитинги применяются чаще всего
Резьбовые муфты чаще всего используют в системах водоснабжения и отопления, в сантехнических и инженерных узлах, при подключении оборудования, кранов, фильтров, коллекторов и других элементов. Они подходят для участков, где нужно соединить трубы, продлить линию или собрать узел с возможностью демонтажа и ремонта.
Такие фитинги применяются как в бытовых системах дома, так и на более нагруженных объектах, где важны прочность, герметичность и соответствие рабочим условиям. Поэтому при выборе всегда смотрят не только на размер, но и на саму задачу конкретного узла.
Почему даже простая деталь требует точного подбора
Этот фитинг выглядит одной из самых простых деталей в трубопроводе, но именно из-за этого его часто подбирают слишком формально. Ошибка в диаметре, в типе резьбы, в материале или в совместимости с соседними элементами приводит к тому, что соединение собирается с перекосом, требует лишних усилий при затяжке или начинает течь уже после запуска.
Именно поэтому даже для такого базового элемента важно заранее понимать, какие трубы нужно соединить, какое соединение должно получиться и в каких условиях будет работать узел.
Заметка: Чем проще схема прямого соединения, тем выше шанс собрать узел без лишних переходников и скрытых проблем по герметичности.
Какие резьбовые муфты бывают
Прямые и переходные решения

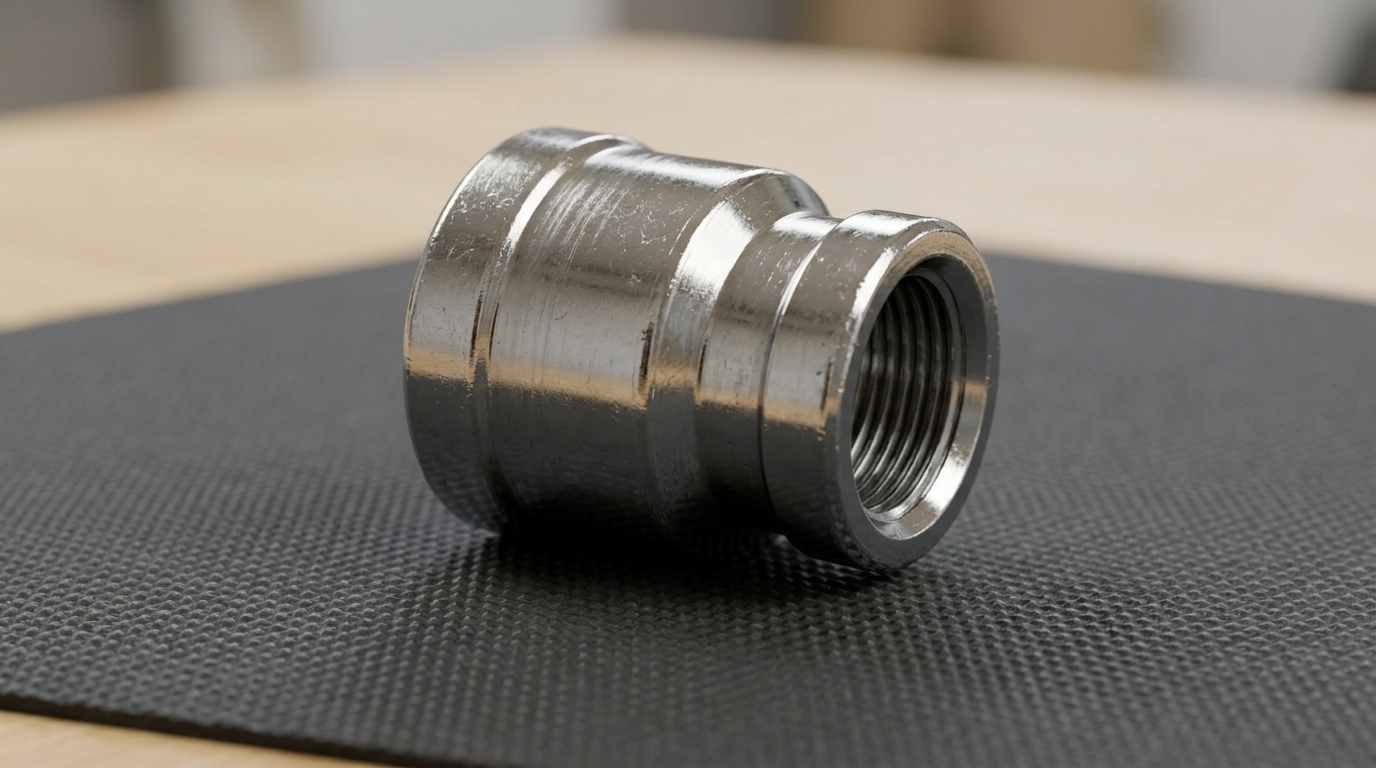

Прямой вариант используют там, где нужно соединить трубы или другие элементы одинакового диаметра. Это самый распространенный тип для простых линейных участков. Если же в системе нужно соединить детали разного размера, применяют переходные решения. Они позволяют сделать переход без длинной цепочки дополнительных фитингов и помогают сохранить более компактную конструкцию узла.
Переходные исполнения особенно полезны при ремонте старых систем, при подключении нового оборудования к существующей линии и в случаях, когда по проекту приходится совмещать разные размеры. Но такие варианты требуют более внимательной проверки совместимости, потому что ошибка по диаметру здесь проявляется особенно быстро.
Внутренняя резьба и тип соединения

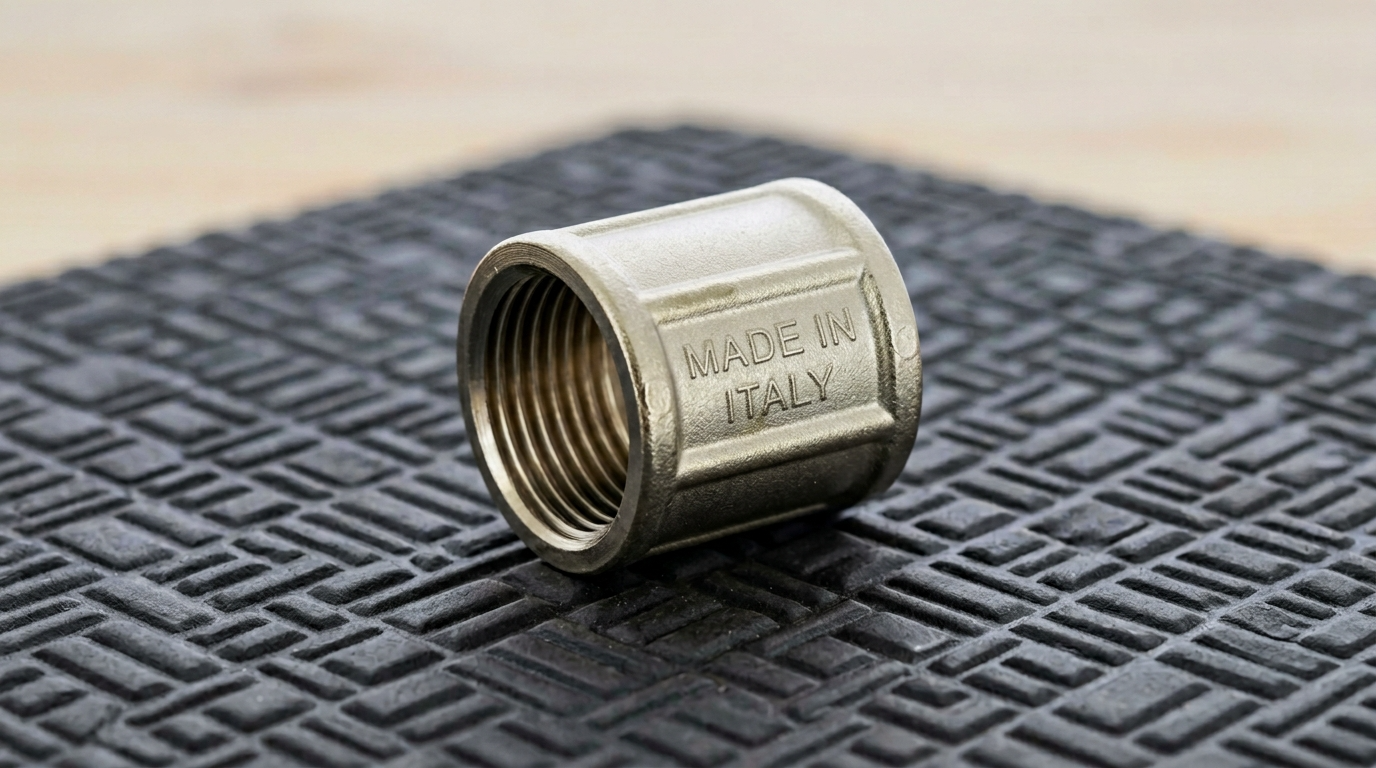

Классическая резьбовая муфта чаще всего представляет собой элемент с внутренней резьбой с обеих сторон. За счет этого она соединяет две детали с наружной резьбой и формирует прямой участок трубопроводной системы. Такая схема считается стандартной для многих сантехнических и инженерных узлов.
При этом в некоторых случаях используются и другие решения, если соединение работает вместе с накидной гайкой, переходом или специальной арматурой. Поэтому важно смотреть не только на саму деталь, но и на то, в какой схеме она будет стоять.
Материалы: латунь, сталь, никелированные решения

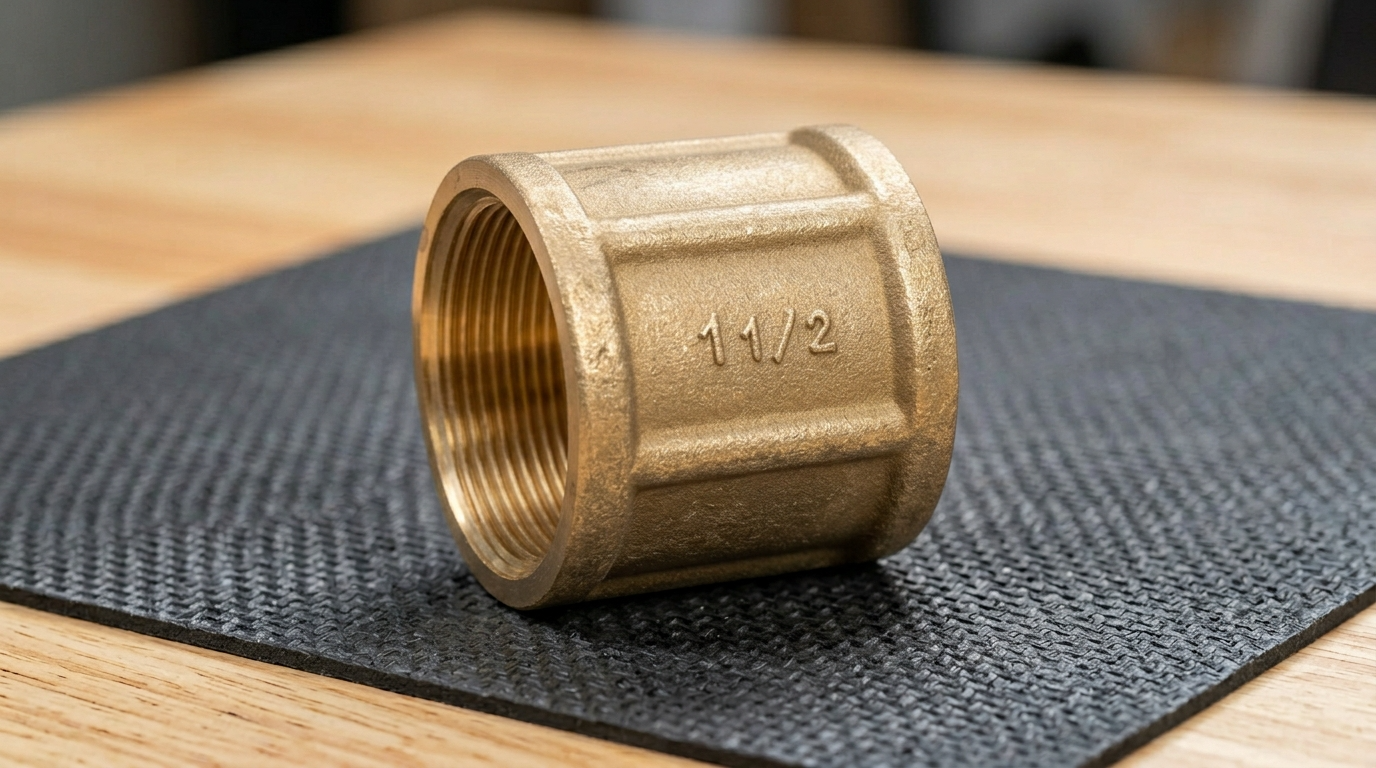

Для изготовления таких фитингов применяются латунные, стальные, нержавеющие, никелированные и другие варианты. Латунь часто используется в системах воды и отопления, потому что сочетает удобство монтажа, хорошую прочность и устойчивость к типовым эксплуатационным условиям. Стальные решения рассматривают там, где важны более высокая механическая нагрузка и прочное соединение в специфических условиях.
Нержавеющие варианты и детали с покрытием подбирают там, где на первый план выходят устойчивость к коррозии, срок службы и более стабильная работа в сложной среде. Именно поэтому материал выбирают не по привычке, а по рабочей среде, температуре и давлению в системе.
«С резьбовой муфтой ошибка чаще всего не в самой детали, а в том, что ее выбирают слишком “на глаз”. Если не проверить размер, резьбу и среду, прямое соединение быстро становится слабым местом всей линии.»
— Максим Стаховский, эксперт компании Феникс
Как выбрать муфту под конкретный узел
Размер, диаметр и совместимость
Первое, что проверяют при выборе, - это диаметр и совместимость с соседними элементами. Нужно понимать, соединяются ли трубы одинакового размера или требуется переход, какой диаметр у наружной резьбы на обеих сторонах и соответствует ли ему внутренняя резьба соединительного элемента. Если хотя бы один параметр не совпадает, соединение труб не будет работать так, как нужно.
На практике ошибка по размеру часто возникает из-за того, что изделие оценивают только визуально. Но даже если детали кажутся близкими, этого недостаточно. Для надежного результата нужно проверять именно резьбовое присоединение, а не только общую форму.
Тип резьбы и стандарт соединения
Для резьбовых соединений важно не только наличие резьбы как таковой, но и ее стандарт. Нужно учитывать, какой тип наружной резьбы у трубы или арматуры, какова геометрия ответной части, насколько корректно элементы входят друг в друга и не возникает ли перекоса в начале сборки. Если стандарт не совпадает, соединение может сначала показаться подходящим, но не обеспечит герметичное соединение.
Именно поэтому при выборе проверяют не только материал и диаметр, но и весь тип соединения. Для трубопроводной системы это принципиально, потому что ошибка на этом этапе почти всегда превращается в проблему уже после монтажа.
Где важны давление, температура и рабочая среда
Такой фитинг всегда работает в конкретных эксплуатационных условиях. Для систем отопления, водоснабжения и других инженерных линий нужно учитывать рабочую температуру, давление, тип среды и общий режим работы узла. Это особенно важно там, где соединение стоит на горячей воде, в отопительных контурах, на участках с постоянной нагрузкой или в условиях повышенных требований к долговечности.
Если рабочие условия не учесть, даже качественное изделие может оказаться неподходящим по сроку службы. Именно поэтому для надежного соединения важно смотреть не только на каталог и цену, а на реальные параметры конкретного участка трубопровода.
Когда узел не стоит усложнять
Если соединение можно собрать одной правильно подобранной муфтой, не стоит превращать его в цепочку из нескольких элементов. Каждая лишняя деталь увеличивает риск протечки, усложняет монтаж и ухудшает ремонтопригодность. Для прямых участков трубопроводной системы это особенно важно, потому что здесь обычно нет необходимости в сложной конструкции.
Чем проще собран узел, тем легче его проверить, обслужить и при необходимости разобрать. Для резьбовых фитингов это правило работает особенно хорошо.
Важно: Если для простого прямого соединения приходится добавлять переходники, футорки и другие детали, это повод пересмотреть подбор основной муфты, а не усложнять схему дальше.
Как обеспечить надежное и герметичное соединение
Чем уплотняют резьбовые муфты
Для герметизации резьбовых муфт используют лен, ФУМ-ленту, уплотнительные пасты, герметик, нити и другие материалы, которые подходят под конкретный тип резьбового соединения. Выбор зависит от диаметра, рабочей среды, условий монтажа и требуемой разборности узла. Если соединение должно быть обслуживаемым, это тоже учитывают заранее.
При этом важно помнить, что уплотнитель не исправляет ошибку подбора. Если соединительный элемент не соответствует размеру, стандарту или соседним деталям, даже хороший герметик не обеспечит прочное и герметичное соединение.
Что проверить перед монтажом
Перед установкой нужно проверить диаметр, состояние резьбы, материал детали, совместимость с трубой и арматурой, а также саму схему сборки. Если в узле используются дополнительные переходники, ниппель или другие фитинги, полезно заранее убедиться, что они не создают лишнюю нагрузку и не усложняют сборку.
Также важно проверить качество поверхности, отсутствие заусенцев, деформации и прочих механических дефектов. Даже при правильном размере плохая геометрия детали может ухудшить герметичность и сделать монтаж неудобным.
Заключение
Резьбовая муфта - это один из самых базовых и востребованных фитингов для соединения труб, арматуры и других элементов трубопроводной системы. Такие резьбовые фитинги чаще всего работают через внутреннюю резьбу и позволяют собрать разборное соединение труб в системах водоснабжения и отопления без сварки. На практике такой элемент может быть прямым или переходным, а его выбор зависит от диаметра, материала, типа резьбы и условий эксплуатации.
Для надежного результата важно учитывать не только размер, но и всю схему узла: наружной резьбой или внутренней резьбой работают соседние детали, нужно ли соединение труб одинакового или разного диаметра, какие давление, температура и срок службы ожидаются в системе. Если фитинг подобран правильно, обеспечивает надежное и герметичное соединение, узел работает стабильнее, легче монтируется и дает меньше риска протечек в дальнейшей эксплуатации.
