Калькулятор нужен для простой практической задачи: понять, какой фактический размер в миллиметрах имеет дюймовое обозначение трубной резьбы. Например, резьба G 1/2 не равна 12,7 мм: ее наружный диаметр по ГОСТ 6357-81 составляет 20,955 мм.
Перевод трубной резьбы G из дюймов в миллиметры
Суть калькулятора: он работает в две стороны. В режиме дюймы → мм выберите обозначение вроде G 1/2 и получите реальные размеры резьбы. В режиме мм → дюймы введите измеренный наружный диаметр и получите ближайшее дюймовое обозначение G.
Дюймы → ммВыберите G 1/4, G 1/2, G 3/4 и получите фактические диаметры.
Мм → дюймыВведите наружный диаметр в мм, чтобы найти ближайшее обозначение резьбы G.
G 1/2→ 20,955 мм по наружному диаметру, справочно DN 15
Пример: G 1/2. Калькулятор покажет не перевод 1/2 дюйма, а реальные размеры резьбы.
Измеряйте наружную резьбу по вершинам витков. Подбор ближайшего размера является справочным.
G 1/2 - параметры
ГОСТ 6357-81, таблица 2
Что показывает результат: фактические размеры трубной цилиндрической резьбы G/BSPP. Именно эти миллиметры нужны, чтобы сверить маркировку, измерение штангенциркулем или карточку товара.
РезьбаG 1/2
Условный проходDN 15
Наружный диаметр резьбы20,96 мм
Внутренний диаметр по впадинам18,63 мм
Средний диаметр19,79 мм
Шаг резьбы1,814 мм
Нитки на дюйм14
Ряд по ГОСТ1

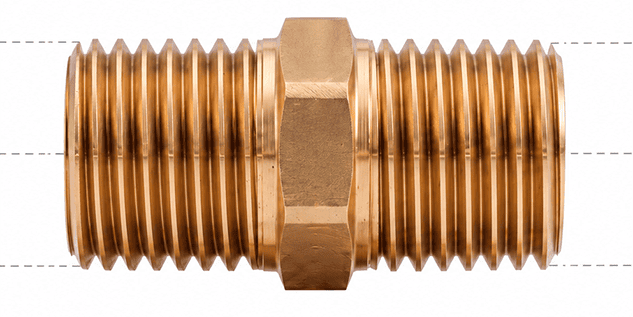

Наружная резьбаd = 20,96 мм
21,0 мм

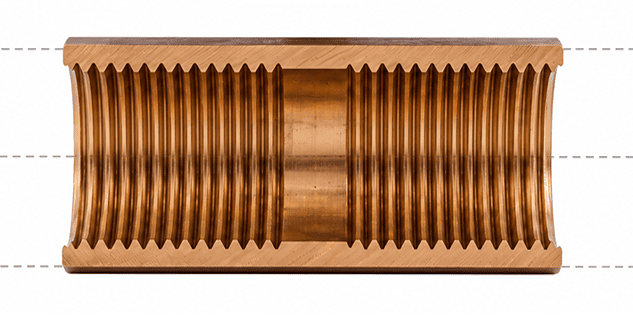

Внутренняя резьбаd1 = 18,63 мм
18,6 мм
Параметр
Значение
Комментарий
Обозначение
G 1/2
Буква G указывает трубную цилиндрическую резьбу.
DN / ДУ
DN 15
Справочное соответствие условного прохода, не расчетный диаметр.
d = D
20,955 мм
Номинальный наружный диаметр наружной резьбы.
d2 = D2
19,793 мм
Средний диаметр резьбы.
d1 = D1
18,631 мм
Внутренний диаметр по впадинам.
P
1,814 мм
Шаг. Проверка: 25,4 / 14 = 1,814 мм.
Обратите внимание: дюймовый размер резьбы не соответствует фактическому диаметру в миллиметрах. Для G 1/2 фактический наружный диаметр по ГОСТ 6357-81 составляет 20,955 мм.
Источник расчетных размеров: ГОСТ 6357-81 "Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая", таблица 2. Шаг проверяется по формуле P = 25,4 / z. DN / ДУ указан справочно и не является расчетным диаметром.
Почему 1/2 дюйма не равно 12,7 мм
Дюймовое обозначение трубной резьбы исторически связано с условным проходом трубы. Поэтому размер G 1/2 имеет наружный диаметр резьбы 20,955 мм по ГОСТ 6357-81, а не 12,7 мм.
Что важно не перепутать
Калькулятор выше считает только трубную цилиндрическую резьбу G/BSPP. Другие типы резьбы похожи по дюймовым обозначениям, но считаются по другим стандартам.
G / BSPP
Цилиндрическая трубная резьба с профилем 55 градусов. Герметичность обычно обеспечивается прокладкой, O-ring или торцевым уплотнением.
R / Rc / Rp
Семейство BSPT по ГОСТ 6211-81 и ISO 7-1. Наружная резьба R коническая, внутренняя может быть конической Rc или цилиндрической Rp.
NPT
Американская коническая трубная резьба по ASME B1.20.1 с профилем 60 градусов. Не является заменой G/BSPP без проверки соединения.
NPTF
Dryseal-резьба по ASME B1.20.3. Похожа на NPT по назначению, но имеет особенности профиля и отдельные требования к контролю.
Размеры в калькуляторе носят справочный характер и не заменяют полный текст стандарта, требования к допускам и контроль калибрами. Для конических и американских резьб используйте соответствующий стандарт: ГОСТ 6211-81 / ISO 7-1 для R/Rc/Rp, ASME B1.20.1 для NPT, ASME B1.20.3 для NPTF.
