Ниппели, бочонки, сгоны и удлинители применяют в узлах водоснабжения и отопления, где собирают резьбовые соединения на трубах и арматуре. Ниже - практический разбор по выбору детали, проверке совместимости НР-ВР, посадке, уплотнению и контролю стыка после запуска.
Если тип детали выбран по задаче узла, а резьбовое соединение собрано без перекоса, стык работает стабильно и без подтеков. Подход рассчитан на бытовые и малые коммерческие системы; для газовых и промышленных линий применяют отдельные нормы и проектный расчет.
- Чем отличаются ниппель, бочонок, сгон и удлинитель
- Где какие фитинги ставят в узлах
- Как проверить посадку и глубину захода резьбой
- Какие уплотнения подходят под разные соединения
- Какие ошибки чаще всего дают протечки

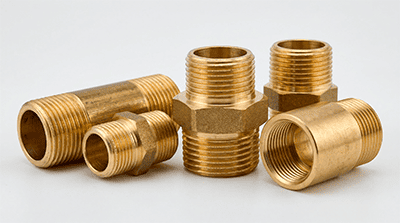

Ниппель, бочонок, сгон, удлинитель: в чем разница
Ниппель - это короткая деталь с наружной резьбой с двух сторон. Такой элемент используют, когда нужно быстро соединить фитинги, краны, фильтры и другие узлы на трубах без лишних переходников. Бочонок в большинстве каталогов означает ту же группу деталей, но часто с увеличенной длиной под конкретный вынос.
Сгон отличается конструкцией. У него есть рабочая зона с резьбой и участок под контргайки, что позволяет стягивать соединения там, где трубы нельзя проворачивать. Удлинитель обычно выполняют как переход НР-ВР, чтобы вынести точку подключения из корпуса арматуры и получить нормальную посадку резьбой без перегруза крайних витков.

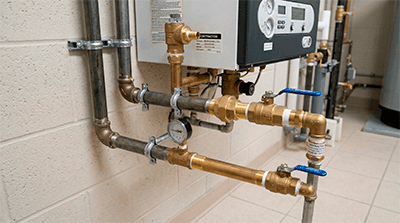

Где какие фитинги применяют в реальных узлах
Для короткого стыка между арматурой обычно используют ниппели и бочонки. Если узел нужно регулярно обслуживать, лучше сразу ставить сгоны или полусгоны с накидной гайкой: так соединения разбирают без проворота труб и без риска сорвать посадку.
Когда точка подключения утоплена в корпус, применяют удлинитель. Он выравнивает геометрию, снижает перекос и помогает собрать соединение с резьбой в рабочей оси. При таком подходе фитинги держат нагрузку равномерно, а трубы не работают на излом при затяжке.

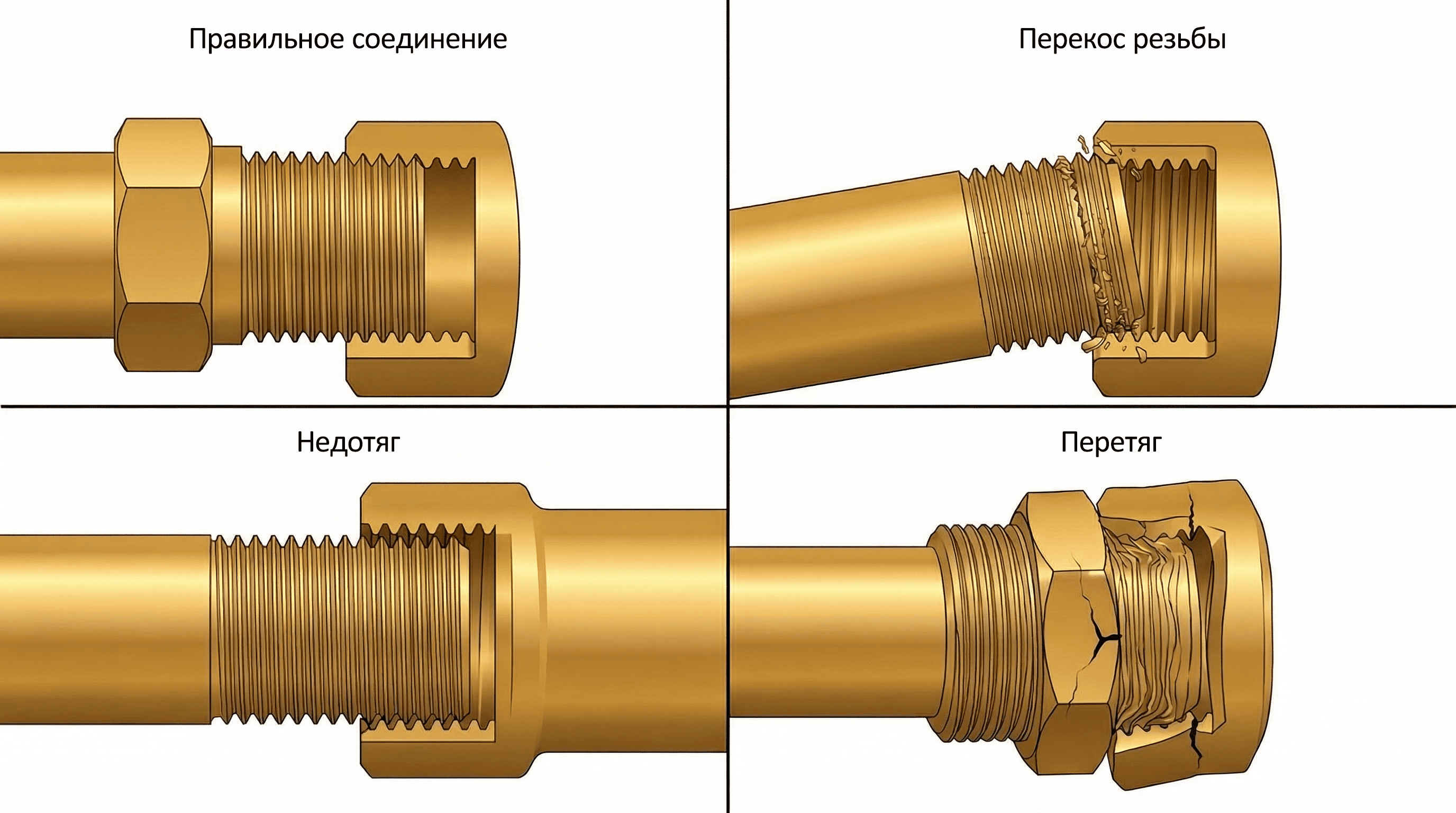

Посадка, длина и глубина захода: что контролировать
Деталь с резьбой должна заходить ровно, без рывков и закусывания, пока не начнет работать уплотнение. Если соединение встает на перекос или останавливается слишком рано, обычно перепутан тип резьбы, повреждены первые витки или выбран не тот размер. Если резьбовое соединение идет слишком свободно, возможен недобор по паре НР-ВР.
Рабочая схема проверки простая: сначала сухая примерка, затем сборка с уплотнением, после чего контроль под давлением. Такой порядок защищает фитинги от перетяга, а трубы - от боковой нагрузки. Если при сборке остается заметный недозаход, не тяните ключом: сначала разбор, затем повторная проверка пары и посадки резьбой.
Заметка: При корректной сборке резьбовое соединение не требует силовой дотяжки до упора и не работает на перекос.
Уплотнение резьбовых соединений: лен, лента, прокладка
Для металлических узлов с резьбой чаще применяют лен с пастой, потому что такой вариант устойчив к небольшим подвижкам. На мелких диаметрах используют ленту, если поверхность чистая и количество витков подобрано без избытка. В соединениях с накидной гайкой герметичность создает прокладка по торцу, а не натяг по виткам.
Частая ошибка - пытаться компенсировать геометрию лишним уплотнением. В таком случае фитинги не садятся на расчетную глубину, резьбой перегружается крайняя зона, а трубы начинают тянуть узел в сторону. Намного безопаснее подобрать правильную деталь и собрать стык заново, чем дотягивать проблему усилием.
Совет: Проверяйте каждое соединение на сухую до нанесения уплотнения, чтобы сразу исключить несовместимую пару НР-ВР.

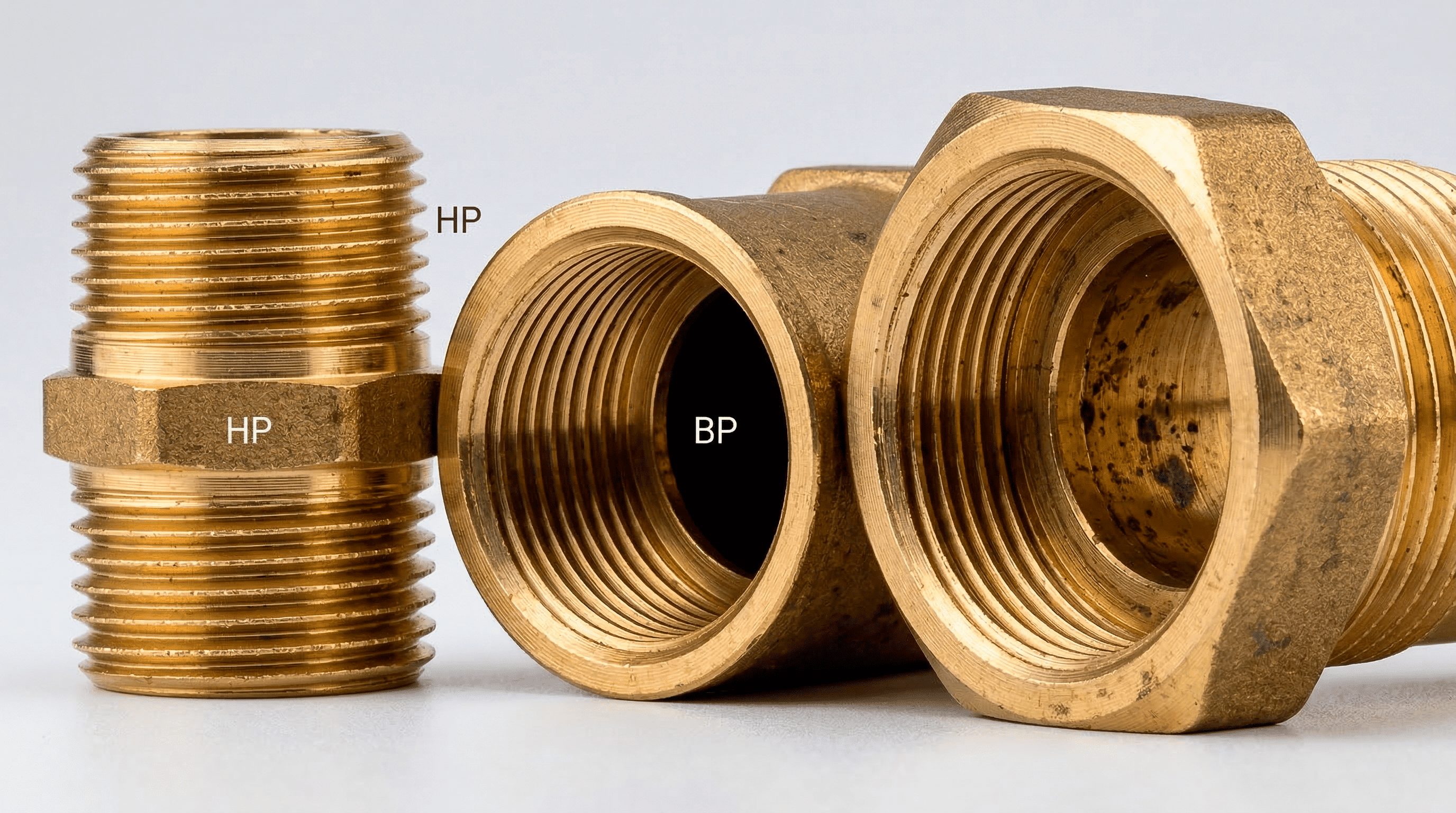

Материалы: латунные и стальные фитинги
В узлах часто сочетают латунные и стальные фитинги. При подборе важно учитывать среду, перепады температуры, режим обслуживания и качество поверхности под уплотнение. Если деталь работает в доступной зоне с регулярным сервисом, стоит заранее закладывать разборное решение через сгоны или полусгоны.
При выборе проверяют маркировку, шаг и тип резьбы, длину рабочей части и посадку по месту. Тогда резьбовые соединения работают стабильно, а трубы и арматура сохраняют сервисопригодность без повторной переделки.
Типовые ошибки при монтаже
- Смешивают разные стандарты, из-за чего резьбой цепляет только часть витков.
- Ставят длинный бочонок вместо сгона в обслуживаемом месте.
- Пытаются компенсировать неправильный размер избыточным уплотнением.
- Перетягивают узел с накидной гайкой и деформируют прокладку.
- Не делают контроль после пуска и пропускают ранние признаки протечки.
Внимание: Если резьбой начинает закусывать, остановите сборку и проверьте соосность пары, а не увеличивайте усилие.
«В резьбовом узле надежность задают три вещи: совместимость, посадка и контроль после пуска. Если один этап пропустить, соединения начинают течь даже на новых деталях.»
Эксперт-сантехник Максим Стаховский
Таблица выбора по задаче
| Задача | Деталь | Комментарий |
|---|---|---|
| Короткий стык между арматурой | Ниппель или бочонок | Компактные фитинги для прямого резьбового соединения |
| Разборный обслуживаемый узел | Сгон или полусгон | Есть накидная гайка, трубы не нужно проворачивать |
| Утопленная точка подключения | Удлинитель НР-ВР | Выводит плоскость и стабилизирует посадку резьбой |
| Переход по длине с сервисным доступом | Сгон с контргайкой | Позволяет подтянуть соединения и сохранить разборность |
Чек-лист перед запуском
- Сверьте тип резьбы и соответствие НР-ВР.
- Сделайте сухую примерку пары до уплотнения.
- Нанесите уплотнение без избытка.
- Затяните соединения равномерно, без рывков.
- Проверьте, что фитинги стоят соосно.
- Сделайте контроль на протечки после пуска.
FAQ
Можно ли заменить сгон длинным бочонком
Только если узел не требует регулярного обслуживания. В обслуживаемых точках лучше ставить сгоны или полусгоны с накидной гайкой.
Почему соединение течет на новых деталях
Обычно проблема в сборке: несовместимая пара, перекос, избыток уплотнения или перетяг. Начинайте с проверки посадки и типа резьбы.
Что важнее при выборе: материал или конструкция
Сначала выбирают конструкцию под задачу, затем материал под среду и режим. Только такая последовательность дает стабильные соединения.
Заключение
Для узлов с наружной резьбой решающим остается не количество переходов, а правильный выбор типа детали под конкретную задачу. Ниппели бочонки, полусгоны с накидной, муфты переходные и ниппель переходник работают надежно, если пара НР-ВР совместима, посадка чистая, а уплотнительные материалы подобраны под среду и режим давления.
При сборке важно учитывать не только фитинги, но и весь узел: подводку, запорно-регулирующие элементы, обратные клапаны, редукторы, счетчики и другие комплектующие, которые влияют на нагрузку соединения. Когда резьба собрана без перекоса, а трубы не работают на излом, стык сохраняет герметичность в водоснабжении и отоплении даже при рабочих перепадах.
Если узел обслуживаемый, лучше заранее закладывать разборную схему и сервисный доступ к ключевым точкам. Такой подход снижает риск повторного демонтажа, помогает быстрее локализовать проблему и делает оборудование предсказуемым в эксплуатации.
В каталоге Feniks-Trade резьбовые фитинги и смежные позиции подбирают по типу узла, материалу и условиям работы, чтобы соединения оставались герметичными и обслуживаемыми в течение расчетного срока.
