Разъёмные соединения в инженерной сантехнике применяют там, где узел должен обслуживаться без резки трубы, без проворота магистрали и без лишней нагрузки на соседние элементы. Для радиаторов, насосов, фильтров, счётчиков и коллекторов это не просто удобство, а нормальная сервисная логика: оборудование должно сниматься локально, а не вместе с частью линии.
Если резьбовых соединений в узле достаточно для разборки и повторной сборки, обслуживание проходит быстрее, а риск повредить соседние детали заметно ниже. Поэтому тип такого узла выбирают не по привычке, а по сценарию эксплуатации и доступу под сервис.
- Разберём отличия сгона, полусгона и американки
- Покажем, где ставят каждый тип соединения
- Объясним схемы герметизации узлов
- Соберём ошибки монтажа в одном месте
- Дадим таблицы подбора по задаче
Где применяют разъёмные соединения в инженерной сантехнике
На практике чаще всего сравнивают сгон, полусгон и американку. Внешне эти детали похожи, поэтому их нередко считают взаимозаменяемыми. Но по конструкции, по способу стяжки и по схеме уплотнения это разные виды соединений. Один вариант лучше работает на старом стояке, где трубу нельзя провернуть, другой рассчитан на приборные узлы, третий удобен там, где нужен быстрый демонтаж с минимальным временем простоя.
В этой статье разберём, где применяются такие соединительные элементы, чем отличается сгон от полусгона и американки, как выбирать фитинги по диаметру резьбы, по материалу и по схеме герметизации. Отдельно посмотрим на типовые ошибки монтажа, из-за которых даже новые соединения деталей начинают подтекать после первого запуска.
Разъёмные соединения ставят в тех местах, где оборудование приходится периодически снимать для ревизии, очистки, поверки или замены. В первую очередь это касается счётчиков воды, механических фильтров, циркуляционных насосов, радиаторной арматуры, запорных узлов и коллекторов. Если такой участок собрать как неразборный, любая мелкая операция превращается в полноценную переделку части трубопровода.
В отоплении разъёмные соединения особенно важны в точках, где узел работает в циклах нагрева и остывания. Здесь любая ошибка по соосности, по типу уплотнения или по моменту затяжки проявляется не сразу, а уже после выхода системы на рабочий режим. В водоснабжении акцент смещается на сервис и удобство локальной разборки. Если узел можно открыть без проворота трубы и без деформации корпуса прибора, обслуживание становится прогнозируемым и безопасным.

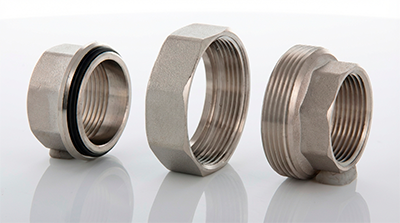

Чем отличаются сгон, полусгон и американка
Эти три варианта часто попадают в один разговор, потому что все они помогают разбирать сантехнический узел без полного демонтажа линии. Но работают они по-разному. Чтобы не ставить их как почти одинаковые фитинги, удобнее разбирать каждый вариант отдельно.
Сгон
Сгон — это классическое решение для участков, где нужно собрать резьбовой узел без проворота трубы. Обычно он представляет собой трубку с длинной и короткой наружной резьбой. В узле со сгоном участвуют муфта и контргайка, за счёт которых можно стянуть участок в ограниченном пространстве.
Такой вариант до сих пор остаётся актуальным на стояках, в старых магистралях и в тех местах, где геометрия линии уже задана и менять её нежелательно. По механике это надёжная схема, но она требует аккуратной сборки и нормального доступа для затяжки.
Полусгон
Полусгон — более компактный приборный вариант. Обычно это патрубок, накидная гайка и плоская прокладка. За счёт такой схемы полусгон хорошо работает там, где нужно быстро снять прибор и затем вернуть его на место без переупаковки всего узла.
Полусгоны часто встречаются на счётчиках, фильтрах и некоторых сервисных приборах. Их преимущество — компактность и предсказуемое торцевое уплотнение. Но при этом полусгон чувствителен к перекосу: если ось нарушена, прокладка начинает работать не по всей плоскости.

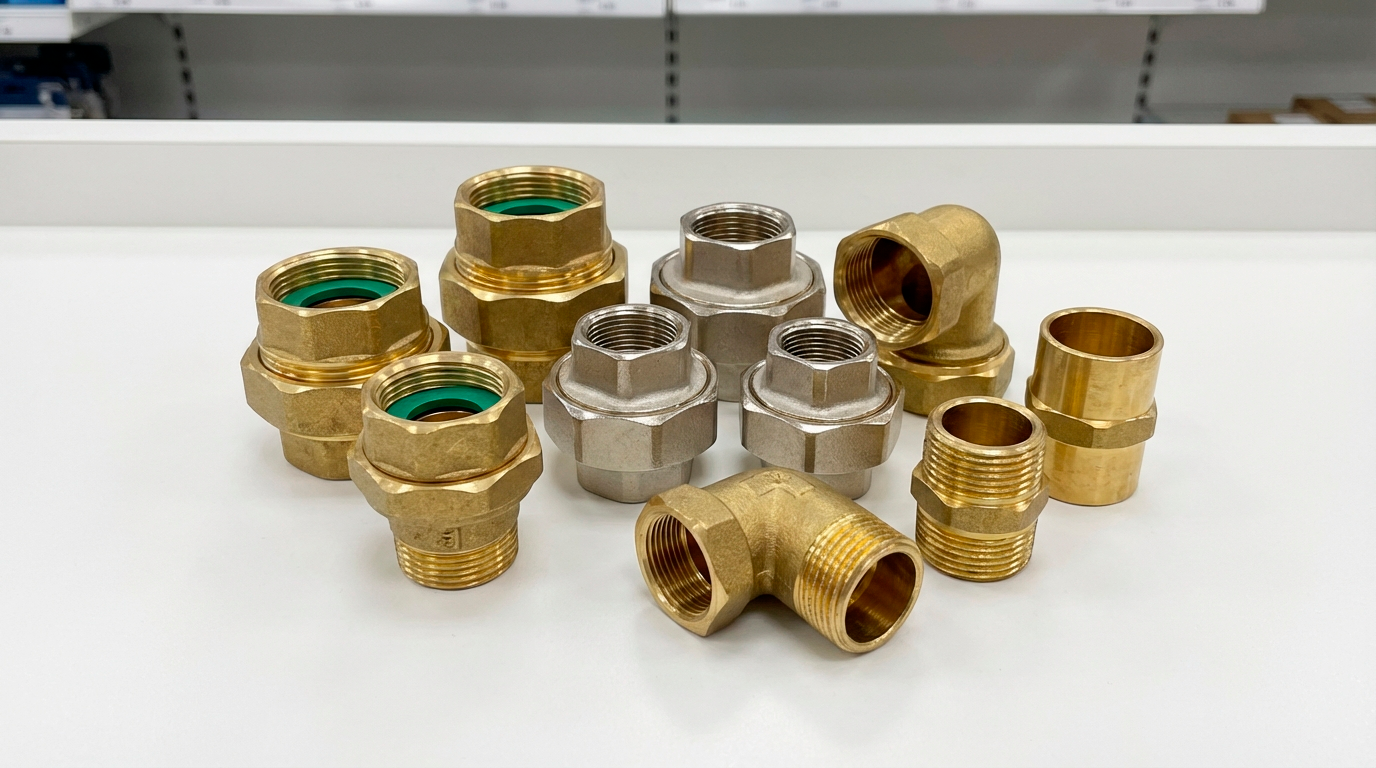

Американка

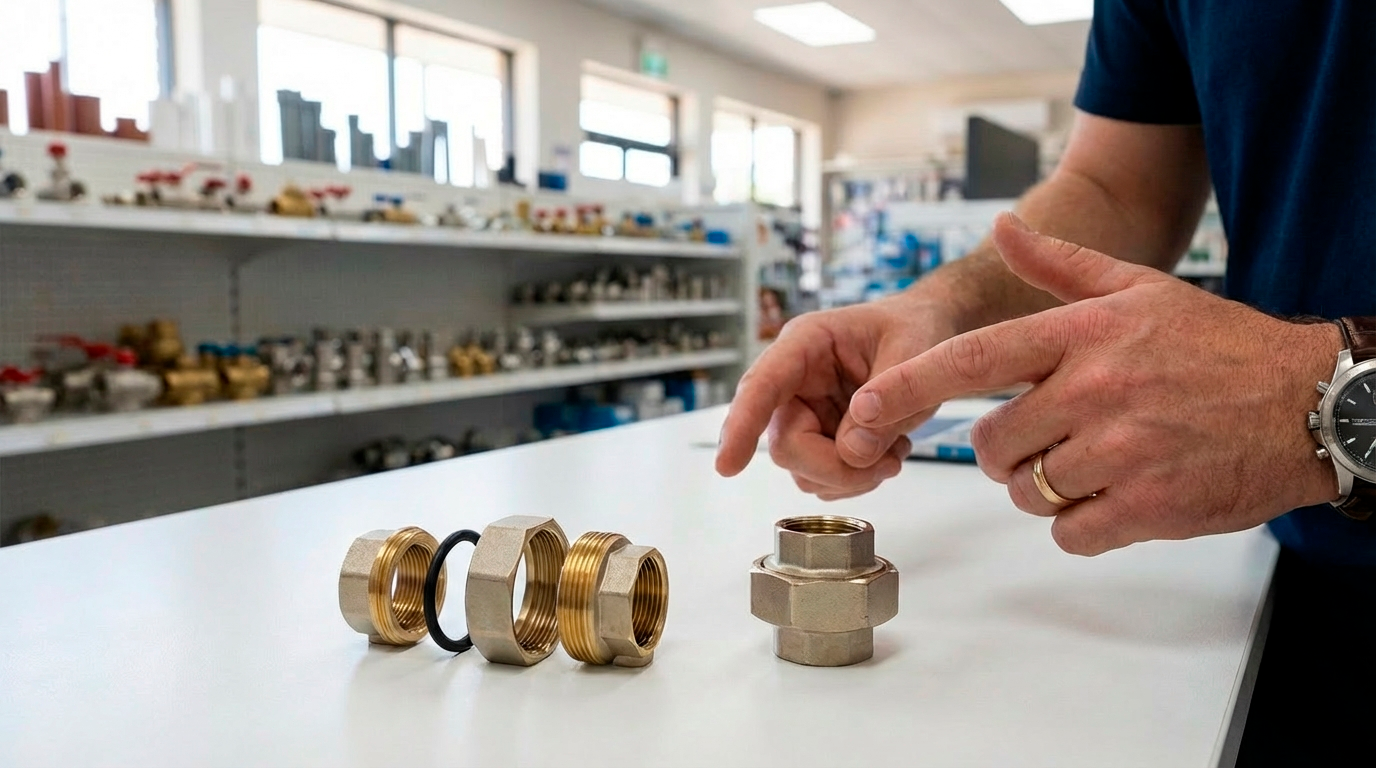

Американка — это разъёмное соединение с двумя ответными частями и накидной гайкой. В зависимости от конструкции герметизация может выполняться по плоской прокладке или по конусной посадке. Именно американка чаще всего используется в современных узлах, где нужен быстрый демонтаж оборудования: на насосах, фильтрах, запорной арматуре, радиаторных подключениях и коллекторных группах.
Главное её преимущество в том, что трубу и корпус прибора не приходится проворачивать. Достаточно ослабить накидную гайку, после чего узел разбирается локально. Именно поэтому в новых системах американка часто оказывается удобнее классического сгона.
Как работает резьба в таких узлах
Резьба в сантехническом соединении выполняет сразу несколько функций: она задаёт стяжку, удерживает детали в проектном положении и, в некоторых случаях, участвует в герметизации. Поэтому при подборе всегда важны тип соединения, профиль резьбы, шаг и совместимость ответных частей. Резьба бывает трубной цилиндрической, конической, реже встречаются переходные схемы, где резьбовой участок только стягивает узел, а основное уплотнение работает по прокладке или по конусной паре.
Практически это означает следующее: одинаковый внешний размер ещё не гарантирует нормальную сборку. Если не совпадают профиль, длина зацепления или посадочная поверхность, соединение можно затянуть, но его герметичность останется нестабильной. Отсюда и частая ошибка монтажа, когда американку или полусгон пытаются герметизировать «на всякий случай» сразу по всем зонам.
Что проверить перед сборкой резьбового узла
- Соответствуют ли наружная и внутренняя резьбы по типу и размеру.
- Какая схема герметизации заложена: по резьбе, по плоской прокладке или по конусу.
- Нет ли задиров, загрязнений и деформации на рабочих поверхностях.
- Подходит ли фитинг по условиям среды, риску коррозии и температурному режиму.
- Достаточно ли места для нормальной затяжки без перекоса и без нагрузки на корпус прибора.
Где лучше ставить сгон, а где удобнее американка
Сгон лучше всего показывает себя там, где магистраль уже собрана, закреплена и не даёт возможности свободно вращать трубу. Это типичная ситуация на старых стояках, в тесных сантехнических шахтах, на участках рядом со стеной и в узлах, где рядом уже стоят другие фитинги. Если мастер понимает механику сборки, сгон позволяет аккуратно стянуть узел и сохранить существующую геометрию линии.
Но для частого сервиса это не самый удобный вариант: разборка занимает больше времени, а качество повторной сборки сильно зависит от состояния резьбы и общей аккуратности монтажа. Американка удобнее там, где сервис предполагается заранее. Это насосные группы, фильтры, приборные узлы, подключение бойлеров, радиаторов и отдельных участков коллекторной обвязки.
За счёт накидной гайки разборка занимает минимум времени, а соседние элементы не получают лишнюю нагрузку. При этом важно понимать, что американка — не универсальный ответ на всё. Если участок собран с перекосом, если фактические диаметры резьбы не совпадают, если выбрано неподходящее уплотнение, даже качественная американка начнёт течь так же, как и любой другой плохо собранный узел.
Заметка: При выборе типа соединения сначала оценивают сценарий обслуживания узла, а не только стоимость детали.
Полусгон в приборных узлах

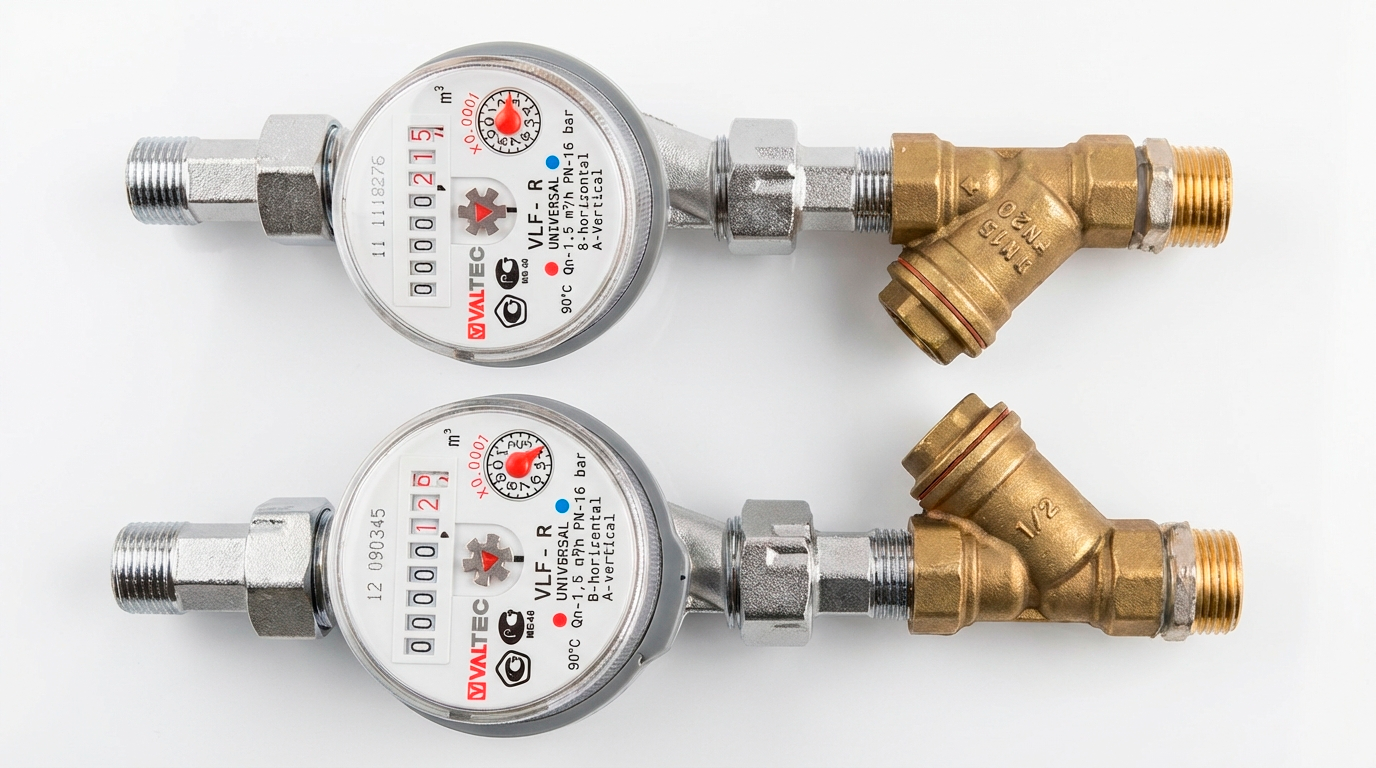

Полусгон чаще всего используют там, где узел надо периодически открывать без полной разборки линии. Это удобно на счётчиках воды, отдельных фильтрах, некоторых редукторах и сервисных вставках. За счёт компактного корпуса и понятной схемы стяжки полусгон занимает меньше места, чем полноценный сгонный узел, и при этом позволяет быстро снять прибор.
Именно в этой зоне такие соединения раскрывают своё главное преимущество: обслуживание становится локальным и не требует вмешательства в соседние участки трубопровода. Но у полусгона есть и ограничения. Если прибор смонтирован с осевым напряжением, если труба поджимает узел сбоку или если прокладка уже потеряла форму, соединение начинает вести себя нестабильно.
На холодной воде оно может оставаться сухим, а после прогрева, вибрации или нескольких циклов работы появляется капля по кромке. Поэтому полусгон подходит не для любого места, а именно для тех узлов, где заранее обеспечены нормальная соосность, доступ под инструмент и корректная схема опоры.
Уплотнение: где прокладка, где кольцо, где подмотка
Одна из самых частых ошибок в сантехническом монтаже — попытка герметизировать все резьбовые соединения одинаково. На деле схема зависит от конструкции. Если узел работает по плоской прокладке, главная рабочая поверхность — торец, а не резьба. Если соединение конусное, его герметичность обеспечивается правильной посадкой пары и состоянием уплотнительного кольца. Если герметизация заложена по резьбе, тогда применяются соответствующие уплотнительные материалы именно на витках.
Подмотка не должна заменять конструкцию узла. Её место — там, где этого требует производитель или тип фитинга. На американках с плоской прокладкой избыточная подмотка часто только мешает: пользователь тянет гайку сильнее, прокладка деформируется, а течь всё равно не исчезает. В сгонном узле важнее равномерно собрать резьбовой участок и нормально поджать контргайку. В приборных узлах с полусгоном решающее значение имеет состояние торца и качество самой прокладки.
Внимание: Подмотка на соединениях с торцевым или конусным уплотнением часто мешает нормальной посадке и не решает проблему течи.
Как подобрать фитинг по размеру, материалу и задаче
Подбор начинается с проверки базовых параметров. Смотрят на номинальный размер, на соответствие наружной и внутренней резьбы, на материал корпуса, на температуру и рабочее давление в системе. Для водоснабжения и отопления чаще всего используются латунные детали, так как они хорошо работают в типовых инженерных условиях. В более агрессивных средах или в специфических проектах могут применяться решения из нержавеющей стали. Но даже хороший материал не спасёт узел, если схема сборки выбрана неверно.
Отдельно оценивают, насколько часто участок будут разбирать. Если это редкий ремонт на старой магистрали, сгон может быть оправданным выбором. Если нужен регулярный сервис насоса, фильтра или счётчика, лучше смотреть в сторону полусгона или американки. Для коллекторов и радиаторных узлов важен не только размер, но и точная совместимость с ответной частью.
Таблица: чем отличаются основные разъёмные узлы
| Русское название | Состав | Как герметизируется | Где применяют |
|---|---|---|---|
| Американка | Две ответные резьбовые части, накидная гайка, прокладка или конус | Плоская прокладка или конусная посадка | Насосы, фильтры, радиаторы, коллекторы, приборные узлы |
| Полусгон | Патрубок, накидная гайка, плоская прокладка | Торцевое прилегание по прокладке | Счётчики, фильтры, сервисные приборы |
| Сгон | Трубка с длинной и короткой резьбой, муфта, контргайка | По резьбовому участку с поджатием узла | Стояки, старые магистрали, участки без проворота трубы |
| Eurocone 3/4" | Конусная пара, накидная гайка, уплотнительное кольцо | Конусная схема | Коллекторные группы, радиаторные подключения |
Таблица: какой вариант выбрать для конкретного узла
| Узел | Что ставят чаще | Почему | На что смотреть при монтаже |
|---|---|---|---|
| Старый стояк | Сгон | Позволяет собрать узел без проворота трубы | Состояние резьбы, наличие опоры, аккуратная контргайка |
| Циркуляционный насос | Американка | Быстрый демонтаж без смещения линии | Соосность, равномерная затяжка, тип прокладки |
| Счётчик воды | Полусгон | Компактное приборное подключение | Плоскость торца, качество прокладки, доступ под обслуживание |
| Фильтр | Полусгон или американка | Удобно снимать для очистки | Направление потока, зазор под инструмент, схема уплотнения |
| Радиатор | Американка или Eurocone | Нужна повторная сборка после сервиса | Совместимость посадки, прокладка или конус, отсутствие перекоса |
| Коллектор тёплого пола | Eurocone 3/4" | Стандартная коллекторная схема | Размер, кольцо, состояние конусной пары, момент затяжки |
Почему важно учитывать стандарт и тип резьбы
Даже если соединение визуально подходит по размеру, этого недостаточно для надёжной сборки. В сантехнической практике обязательно учитывают стандарты, профиль резьбы, шаг и тип уплотнения, потому что смешение близких, но неидентичных решений приводит к скрытым проблемам. Узел может нормально собраться на холодную, но после запуска потерять герметичность из-за перекоса, неравномерной фиксации или неверной посадки прокладки.
«В разъёмных соединениях проблема обычно не в самой детали, а в том, как собран узел. Если с самого начала неправильно выбраны тип соединения, схема уплотнения или допущен перекос, течь проявится даже на хорошем фитинге».
— Максим Стаховский, эксперт компании «Феникс»
Типовые ошибки при монтаже
Чаще всего течь появляется не из-за плохой детали, а из-за неверной схемы сборки. Первая ошибка — перетяг накидной гайки. Пользователь пытается «дожать для надёжности», в результате прокладка выдавливается или получает скрытую деформацию. Вторая ошибка — попытка нанести подмотку туда, где герметичность должна обеспечиваться по торцу или по конусу. Третья — сборка узла с перекосом, когда корпус прибора уже изначально тянет соединение в сторону.
Отдельная проблема — повторное использование старых уплотнений без оценки их состояния. Если прокладка потеряла эластичность, если на конусной поверхности появились задиры, если резьба загрязнена или замята, повторная сборка превращается в лотерею. Именно поэтому перед монтажом нужно не только подобрать нужный фитинг, но и проверить посадочные поверхности, очистить витки и убедиться, что узел не работает на изгиб.
Стоп: Не пытайтесь компенсировать перекос узла усиленной затяжкой — так чаще повреждают прокладку, резьбу или посадочную поверхность.
Как проверить узел после сборки
После монтажа соединение нельзя считать готовым только потому, что на сухую оно выглядит аккуратно. Сначала проверяют геометрию: нет ли перекоса, не поджимает ли труба корпус прибора, не работает ли фитинг на излом. Затем систему заполняют, выводят под давление и дают узлу постоять. Для отопления важно пройти хотя бы один нормальный цикл нагрева и остывания. Именно в этот момент становятся видны проблемы с прокладками, с конусной посадкой и с натянутыми участками.
Полезно отдельно осмотреть стык после первого запуска, а затем повторить контроль через некоторое время. Если соединение остаётся сухим, гайка не уходит, а по кромке не собирается влага, узел можно считать собранным корректно. Если же течь появляется спустя время, проблему чаще всего ищут не в «плохой воде» и не в абстрактном качестве детали, а в неправильной схеме сборки, в состоянии посадочной поверхности или в несоответствии элементов по типу соединения.
Совет: После первого запуска и первого теплового цикла повторно осмотрите стык — именно тогда проявляются скрытые проблемы по прокладке, посадке и перекосу.
FAQ
Американка и полусгон — это одно и то же?
Нет. Оба решения относятся к разборным сантехническим узлам, но конструкция и область применения у них разные. Полусгон обычно проще и компактнее, а американка универсальнее для быстрого демонтажа оборудования.
Когда лучше использовать сгон?
Сгон уместен там, где трубу нельзя провернуть и нужно собрать узел в уже существующей геометрии. Чаще всего это стояки, старые магистрали и жёстко закреплённые участки.
Почему соединение начинает течь не сразу?
Потому что часть ошибок проявляется только под нагрузкой: после прогрева, вибрации, рабочего давления или нескольких циклов включения. На сухую и без нагрузки узел может выглядеть нормальным.
Нужно ли всегда использовать подмотку?
Нет. Всё зависит от конструкции. Если герметизация идёт по прокладке или по конусу, лишний уплотнитель на неправильной поверхности только мешает нормальной работе узла.
Заключение
Разъёмные соединения в инженерной сантехнике выбирают по задаче узла, по требованиям к обслуживанию и по условиям эксплуатации. Если участок должен многократно разбираться без демонтажа всей линии, применяют разъёмные решения с понятной схемой фиксации и контролируемой герметичностью. Для таких узлов важны характеристики фитинга, точность сопряжения, состояние наружных резьб и соответствие стандартам.
При подборе учитывают, какая резьба используется в паре, какие соединительные элементы входят в узел, как устроено уплотнение и есть ли риск коррозии в рабочей среде. Если конструкция собрана без перекоса, а фитинг подобран по типу соединения, по диаметру и по материалу, соединение сохраняет прочность, не теряет фиксации и нормально работает в течение всего срока службы.
Итоговый принцип простой: сначала определить назначение участка, затем подобрать тип разъёмного узла, после этого проверить резьбу, уплотнение и совместимость деталей, а уже потом выполнять монтаж. Такой подход снижает риск протечки и делает обслуживание инженерной системы более предсказуемым.
