Резьбовые фитинги в проекте и закупке: ГОСТы, СП, ОКПД 2 и нормативные требования

Резьбовые фитинги с точки зрения норм и практики

Резьбовые фитинги — это соединительные части трубопровода, в которых сборка выполняется посредством трубной резьбы. В инженерной и сантехнической практике к этой группе относят муфты, футорки, ниппели, контргайки, сгоны, угольники, тройники, крестовины, колпаки, заглушки и разъемные соединения типа американка. Но с точки зрения норматива такой фитинг всегда рассматривается сразу в нескольких измерениях: по типу резьбы, по типу самого изделия, по материалу, по системе применения и по способу описания в проектной и закупочной документации.

Именно поэтому по теме нельзя опираться на один документ и считать вопрос закрытым. Если в проекте указана только «резьбовая муфта 1/2», этого недостаточно для нормальной закупки и приемки. Нужны хотя бы тип резьбы, материал, нормативная база на изделие и понимание, в какой системе эта деталь будет использоваться: водоснабжение, отопление, газ или технологический трубопровод.

Из каких блоков состоит нормативная база

Полноценная нормативная база по резьбовым фитингам складывается не из одного ГОСТа, а из нескольких смысловых блоков. Для нормальной работы по проекту, закупке или приемке важно понимать, какой именно блок отвечает за какой вопрос.

Стандарты на резьбу

Это документы, которые определяют профиль резьбы, размеры, шаг, обозначение и взаимозаменяемость. Они отвечают не за конкретную муфту или ниппель как изделие, а за резьбовое присоединение как таковое.

Стандарты на изделия

Это уже документы на сами соединительные детали: муфты, футорки, ниппели, контргайки, сгоны, колпаки и другие фитинги. Именно они задают конструкцию, размеры и базовую типизацию изделий в привычной сантехнической номенклатуре.

Своды правил по системам

Эти документы нужны, чтобы понять, допустимо ли такое соединение в конкретной инженерной системе. Даже правильно выполненная резьба и корректный по ГОСТу фитинг не означают автоматически, что решение допустимо в любом контуре.

Монтаж и испытания

Отдельный слой нормативов описывает правила производства работ, проверку герметичности, испытания и приемку. Это уже зона практической реализации проекта и исполнительной документации.

Проектная и рабочая документация

Даже технически правильная деталь становится проблемой, если в проекте она описана расплывчато. Поэтому нужен еще один слой — нормы оформления проектной и рабочей документации, спецификаций и ведомостей.

Классификаторы и закупка

На этапе тендера и поставки появляется еще один блок — ОКПД 2, ОКВЭД 2, ТН ВЭД и закупочные формулировки. Это уже не про геометрию резьбы, а про корректную идентификацию товара в документах.

Основные ГОСТы на трубную резьбу

Если задача связана с проверкой самой резьбы, нормативное ядро начинается не со стандарта на муфту или ниппель, а со стандартов на цилиндрическую и коническую трубную резьбу.

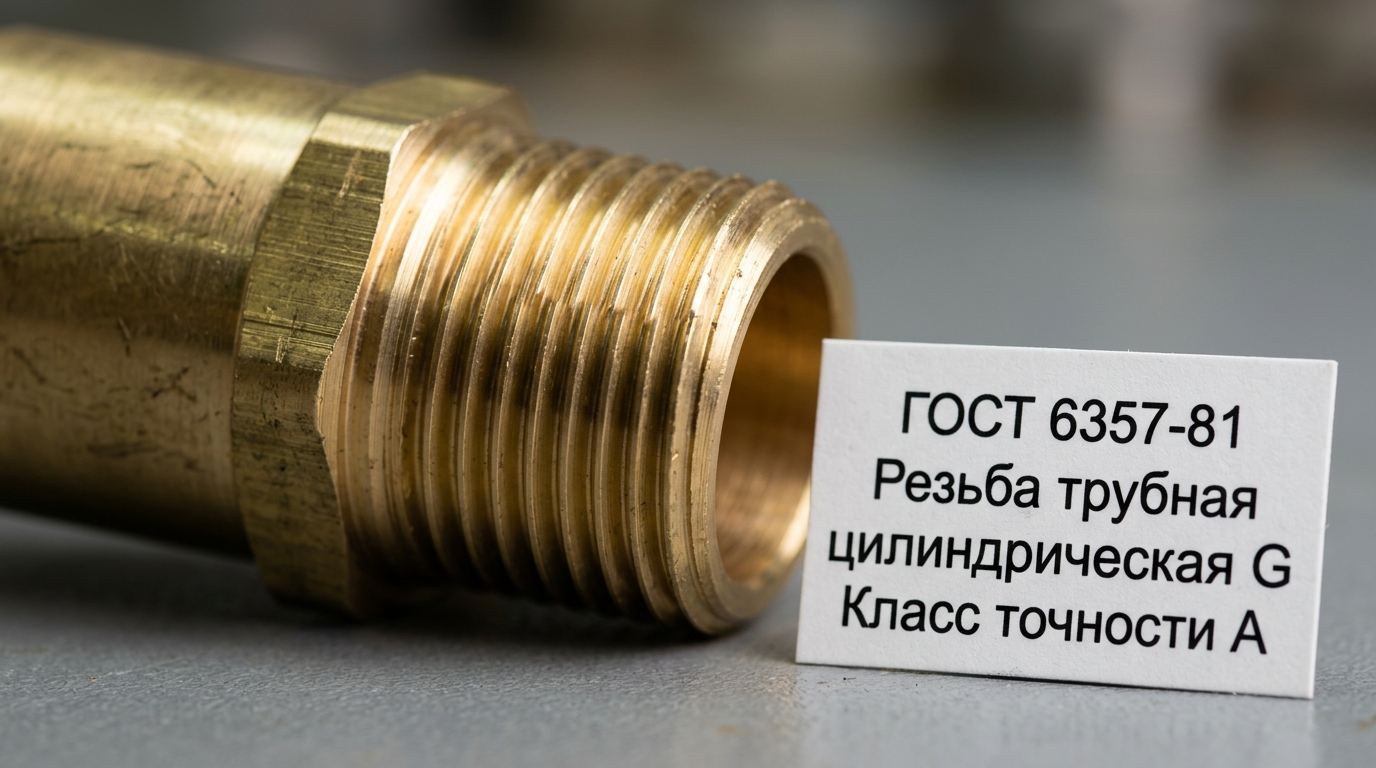

ГОСТ 6357-81

Это базовый стандарт на трубную цилиндрическую резьбу. Именно от него обычно отталкиваются в сантехнических и инженерных соединениях, где применяется классическая трубная резьба на фитингах, арматуре и соединительных частях.

Практическая ценность ГОСТ 6357-81 в том, что он задает профиль, основные размеры, шаг, обозначение и взаимозаменяемость резьбы. Если фитинг имеет цилиндрическое трубное присоединение, первичная проверка почти всегда начинается с этого документа.

ГОСТ 6211-81

Этот стандарт относится к трубной конической резьбе. Для проектировщика, снабженца и монтажника это критично важно, потому что цилиндрическая и коническая резьба — не одно и то же, и подмена одного типа другим в документации приводит к проблемам уже на стадии закупки и сборки узла.

На практике одна из самых частых ошибок выглядит так: в спецификации пишут просто «трубная резьба», не раскрывая, цилиндрическая она или коническая. Для рабочей документации это слабая формулировка, потому что не позволяет однозначно идентифицировать присоединение.

ГОСТы на классические резьбовые фитинги

Для привычной сантехнической и инженерной линейки резьбовых фитингов нормативное ядро обычно формируют ГОСТы на соединительные части трубопроводов из ковкого чугуна с цилиндрической резьбой. Даже если в конкретной закупке используются современные латунные, бронзовые, стальные или нержавеющие аналоги, логика наименований и типизация изделий во многом продолжает опираться на эту базу.

Базовыми документами для классической группы являются ГОСТ 8943-75 как номенклатурная основа и ГОСТ 8944-75 как технические условия на соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов.

Даже если поставка идет не по старой чугунной номенклатуре, эти стандарты помогают правильно называть детали, не путать виды фитингов в спецификациях и не размывать формулировки до бытового уровня. Для проектной документации это особенно важно: чем точнее названа позиция, тем ниже риск спора между проектировщиком, снабженцем, поставщиком и приемкой.

Кроме того, эти ГОСТы полезны как опорная классификационная база при сравнении аналогов, при проверке каталогов и при подготовке технического задания. Они не закрывают все вопросы по современным материалам и брендам, но задают понятный каркас, от которого удобно отталкиваться.

Какие СП реально применяются по системам

После стандартов на резьбу и изделия всегда встает следующий вопрос: допустимо ли это решение в конкретной инженерной системе. Здесь уже работают профильные своды правил.

СП 30.13330.2020

Этот документ относится к внутреннему водопроводу и канализации зданий. Он важен, когда речь идет о резьбовых фитингах в системах холодного и горячего водоснабжения, а также о проектировании соответствующих внутренних сетей.

СП 73.13330.2016

Это ключевой документ по внутренним санитарно-техническим системам в части монтажа, испытаний и приемки. Именно здесь находится практический нормативный слой, который нужен уже не только проектировщику, но и монтажнику, технадзору и приемке.

СП 60.13330.2020

Этот свод правил применяется для систем отопления, вентиляции и кондиционирования. Если резьбовые фитинги работают в отопительном контуре, игнорировать профильный СП уже нельзя: конструктив изделия сам по себе еще не подтверждает допустимость решения в системе.

СП 62.13330

Это уже зона газораспределительных систем. Здесь к резьбовым соединениям предъявляются специальные требования, и перенос бытовой логики из водоснабжения в газовую систему недопустим.

Общая правовая рамка и требования к безопасности

Помимо стандартов и сводов правил, тема резьбовых фитингов упирается и в общую правовую рамку. Для проектной и строительной практики это важно, потому что вопрос не сводится только к совпадению резьбы или к наличию нужного ГОСТа в описании товара.

384-ФЗ

Технический регламент о безопасности зданий и сооружений задает базовую рамку: применяемые решения не должны снижать безопасность объекта. Поэтому в проекте, закупке и приемке важно не просто сослаться на стандарт, а показать, что изделие уместно в конкретной инженерной системе и не противоречит требованиям безопасности.

ТР ТС 010/2011 и ТР ТС 032/2013

Для части промышленной продукции, оборудования и решений, связанных с избыточным давлением, могут применяться технические регламенты ЕАЭС. В теме резьбовых фитингов это не означает, что каждый фитинг автоматически попадает под один и тот же регламент, но на этапе закупки и приемки нельзя игнорировать вопрос подтверждения соответствия для конкретной категории изделия и области применения.

Какие документы нужны для проекта и рабочей документации

Одна из самых частых проблем на практике — не отсутствие ГОСТа, а плохое описание позиции в проекте. Если в рабочей документации фитинг задан неопределенно, ошибки переходят в спецификацию, закупку, поставку и приемку.

ГОСТ Р 21.101-2020

Этот стандарт задает общие требования к проектной и рабочей документации. Он нужен не для выбора профиля резьбы, а для того, чтобы сама документация была оформлена однозначно и пригодно для работы всех участников процесса.

ГОСТ 21.601-2011

Этот документ относится к рабочей документации внутренних систем водоснабжения и канализации. Для фитингов он важен в той части, где нужно корректно обозначить позиции в схемах, спецификациях и рабочих листах.

Что должно быть в нормальной спецификации

• точное наименование вида фитинга;
• размер и тип присоединения;
• тип резьбы при необходимости;
• материал изделия;
• ссылка на стандарт, ТУ или техническое описание;
• привязка к конкретному узлу или системе;
• при необходимости — производитель или критерии эквивалента.

ОКПД 2, ОКВЭД 2 и ТН ВЭД: в чем разница

На этапе закупки и тендера тема резьбовых фитингов выходит за пределы инженерной логики и попадает в классификационную. Здесь чаще всего путают три разных инструмента: ОКПД 2, ОКВЭД 2 и ТН ВЭД.

Ключевая практическая мысль здесь простая: код ОКПД 2 полезен для тендера и классификации, но сам по себе не описывает фитинг как техническую позицию. Если в закупке стоит только код, без материала, размера, типа резьбы и вида детали, такая спецификация остается слабой.

Какие коды ОКПД 2 чаще всего применяются к резьбовым фитингам

Для работы со спецификацией, закупкой и классификацией полезно понимать, какие коды ОКПД 2 обычно используются применительно к металлическим резьбовым фитингам. Здесь важно помнить главное: код классификатора помогает идентифицировать товар в закупочной системе, но не заменяет полноценное техническое описание позиции.

С латунью, бронзой и нержавеющей сталью есть практический нюанс. В закупочной логике они часто попадают в более широкие товарные группы, и одного кода бывает недостаточно для однозначной идентификации. Поэтому если позиция критична для проекта, в описании нужно отдельно прописывать материал словами: латунь, бронза, нержавеющая сталь, а не надеяться только на код классификатора.

Что прикладывать к тендеру и приемке

Для нормальной закупочной и приемочной логики одного упоминания ГОСТа или одного кода ОКПД 2 недостаточно. Нужен пакет документов, который позволяет идентифицировать товар и подтвердить его соответствие.

• паспорт изделия или технический паспорт;
• документ о качестве;
• декларация или сертификат, если он требуется по схеме поставки или по категории изделия;
• маркировка и данные производителя;
• при необходимости — каталог, техлист, чертеж или техническое описание с привязкой к позиции;
• в тендере — критерии эквивалента и обязательные подтверждающие документы.

Как правильно писать позицию в спецификации и закупке

Чем технически точнее названа позиция, тем меньше риск спора между проектировщиком, сметчиком, снабженцем, поставщиком и приемкой.

Самые частые ошибки в нормативной работе с фитингами

Смешивают ГОСТ на резьбу и ГОСТ на изделие

Наличие правильной резьбы еще не означает, что сам фитинг соответствует нужному стандарту как изделие. Это два разных уровня проверки.

Пишут только код ОКПД 2

Код нужен для классификации, но не заменяет техническую спецификацию позиции. Без нормального описания закупка остается рискованной.

Оставляют бытовые названия без расшифровки

Формулировки вроде «американка 1 дюйм» или «ниппель латунный» слишком слабые для проекта и тендера. Их нужно раскрывать до технически понятного описания.

Не раскрывают тип резьбы

Если в документации не сказано, какая резьба используется, цилиндрическая или коническая, это уже потенциальный источник ошибки в подборе и поставке.

Не проверяют допустимость решения по системе

То, что нормально работает в водоснабжении, может быть неприменимо в газовой системе или в другом контуре с повышенными требованиями.

Подменяют документы качества рекламными материалами

Каталог, карточка товара и красивая витрина поставщика не заменяют паспорт, документ о качестве и подтверждение соответствия.

Рабочий алгоритм проверки резьбового фитинга

Ключевые документы, которые чаще всего нужны в работе

Заключение

Резьбовые фитинги в российской практике нельзя рассматривать как «простую мелкую комплектующую», для которой достаточно одного общего стандарта. С нормативной точки зрения это часть инженерной системы, и для корректной работы по ней всегда нужна связка документов: стандарт на резьбу, стандарт или техническая база на изделие, профильный СП по системе, корректная проектная формулировка, документы качества и, при необходимости, правильная закупочная классификация через ОКПД 2.

Если выстраивать проверку именно в такой логике, резьбовой фитинг перестает быть расплывчатой позицией из бытового языка и становится однозначно описанным элементом проекта, закупки и приемки. Именно это и отличает рабочую нормативную базу от формального набора ссылок на ГОСТы.

Статья носит справочный характер и не заменяет проверку актуальной редакции нормативных документов, требований конкретного проекта, условий закупки и отраслевых ограничений по применению изделий.
