Трубная резьба в сантехнике часто выглядит простой до момента реальной сборки. На практике проблемы начинаются там, где BSPP, BSPT, NPT и NPTF принимают за взаимозаменяемые варианты только потому, что фитинг визуально похож, а резьба заходит на несколько витков.
Для надежного соединения важно проверить не только номинальный размер, но и тип профиля, конусность, шаг, наружный и внутренний диаметр, а также способ уплотнения. Именно эти параметры определяют, подойдет ли резьба для водоснабжения, отопления, технической арматуры и участков с повышенной ответственностью.
- Разберем BSPP, BSPT, NPT и NPTF
- Сравним цилиндрическую и коническую резьбу
- Покажем ключевые параметры проверки
- Разберем ГОСТ 6357 и ГОСТ 6211
- Объясним, где совместимость недопустима
- Дадим чек-лист подбора перед заказом

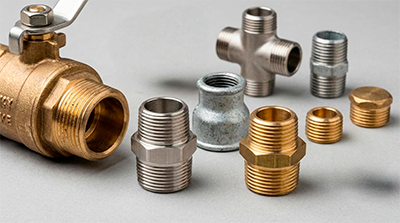

Как устроены основные типы трубной резьбы и чем они отличаются
В сантехнике чаще всего обсуждают четыре обозначения: BSPP, BSPT, NPT и NPTF. Все они относятся к трубной резьбе, но отличаются по геометрии профиля, логике герметизации и области применения. Ошибка обычно возникает тогда, когда эти группы рассматривают как близкие аналоги без сверки стандарта и посадки.
BSPP и BSPT происходят из системы British Standard Pipe, которая связана с профилем Whitworth. У такой резьбы угол профиля составляет 55 градусов. BSPP - это цилиндрическая резьба, где диаметр по длине рабочей части не меняется. BSPT - коническая резьба, и в ней уже заложена конусность, которая помогает получить более плотную посадку в резьбовых соединениях.
NPT и NPTF относятся к системе National Pipe и чаще встречаются в американской арматуре и техническом оборудовании. Здесь угол профиля уже 60 градусов, поэтому сама геометрия отличается от British Standard. NPT обычно применяется с уплотнительными материалами, а NPTF считается более плотным вариантом, рассчитанным на более сухую посадку по металлу. Но даже в таком случае выбор должен определяться не названием, а фактической документацией детали.
Что означает BSPP, BSPT, NPT и NPTF на практике
Для монтажника или снабженца важна не теория сама по себе, а то, как резьба ведет себя при сборке. BSPP обычно используется там, где герметичность создается не только витками, а плоским уплотнением, прокладкой или кольцом. BSPT и NPT чаще работают через коническую посадку и дополнительную герметизацию. NPTF применяют в узлах, где требуется более плотный контакт и более строгая посадка.
Поэтому одинаковый номинальный размер еще не означает, что детали подходят друг к другу. Если резьба относится к разным системам, соединение может частично закручиваться, но при этом не соответствовать норме по профилю, нагрузке и долговечности.
Цилиндрическая и коническая резьба: главная разница
Цилиндрическая резьба сохраняет постоянный диаметр по длине. Коническая резьба постепенно меняет диаметр, за счет чего в паре возникает натяг. Это влияет и на сборку, и на выбор уплотнения, и на допустимые нагрузки. Именно поэтому цилиндрическая резьба и коническая резьба не должны смешиваться без прямого подтверждения совместимости.
Для инженерных трубопроводов это критично. Если цилиндрическую пару попытаться использовать как коническую, соединение будет держаться на случайном контакте первых витков. Если коническую резьбу поставить в узел, рассчитанный на плоское уплотнение, возникнет перегрузка и риск повреждения профиля. В обоих случаях проблема проявляется уже после запуска системы, когда узел начинает работать под давлением и температурой.
«В резьбовых соединениях чаще подводит не металл, а ошибка в определении типа резьбы. Если сначала сверить стандарт, посадку и уплотнение, а уже потом собирать узел, вероятность переделки резко снижается».
- Максим Стаховский, эксперт компании Феникс
Почему одинаковый номинальный размер не гарантирует совместимость
Обозначение 1/2" или 3/4" показывает только размерный класс. Но совместимость определяется не одной цифрой, а группой параметров: шагом, углом профиля, средним диаметром, типом посадки и конусностью. Поэтому даже при визуально похожих деталях разные системы могут работать по-разному.
Наиболее частая ошибка - ориентироваться только на диаметр трубы или на то, что фитинг закрутился на несколько витков. Такой подход не подтверждает совместимость. Он только показывает, что размеры в чем-то близки. Для реальной сборки этого недостаточно.
Какие параметры резьбы проверяют перед монтажом и подбором фитинга
Перед заказом или сборкой нужно определить основные параметры резьбы. В этот набор входят наружный диаметр, внутренний диаметр, средний диаметр, шаг, угол профиля и конусность. Именно по ним определяется, соответствует ли деталь нужному стандарту и подходит ли для конкретного узла.
Наружный, внутренний и средний диаметр резьбы
Наружный диаметр измеряют по вершинам витков на наружной детали. Внутренний диаметр смотрят по впадинам или по внутренней резьбе ответной детали. Средний диаметр особенно важен, потому что именно он показывает рабочую зону контакта витков. Если контролировать только внешний размер, легко принять неподходящий фитинг за подходящий.
В инженерной практике такие измерения делают резьбомером, штангенциркулем и таблицами соответствия стандарта. Это особенно важно при подборе переходников, муфт, гаек и деталей без читаемой маркировки. Для разных производителей один и тот же размер по описанию может выглядеть одинаково, но по факту отличаться по посадке и точности.
Шаг, угол профиля и число ниток
Шаг резьбы - это расстояние между одноименными точками соседних витков. В дюймовых системах дополнительно смотрят число ниток на дюйм. Для British Standard и National Pipe это обычная практика. Уже на этом этапе становится понятно, можно ли рассматривать детали как пару.
Следом проверяют угол профиля. У профиля Whitworth он равен 55 градусам, у NPT и NPTF - 60 градусам. Даже если наружный диаметр близок, разные углы профиля не позволяют считать такие детали взаимозаменяемыми. В результате нагрузка распределяется неправильно, а соединение теряет ресурс.
Заметка: Если у двух деталей совпадает только диаметр трубы, этого недостаточно. Для корректного подбора нужно сверить размеры резьбы, угол профиля и тип посадки.
Обозначения по ГОСТ, ISO, Whitworth и ASME
В российской практике чаще всего ориентируются на ГОСТ 6357 для цилиндрической трубной резьбы и ГОСТ 6211 для конической. Одновременно на рынке широко представлены изделия с маркировкой ISO и ASME, поэтому читать обозначение нужно полностью, а не по одной букве. Если в документации есть BSPP, BSPT, G, R, NPT или NPTF, этого уже достаточно, чтобы не переходить к сборке без уточнения стандарта.
Дополнительные обозначения тоже имеют значение. Например, LH указывает на левую резьбу, а некоторые специальные группы арматуры могут иметь собственные правила применения. Такие случаи нельзя закрывать общим предположением. Если резьба не читается или вызывает сомнение, надо проверить каталог, паспорт или чертеж.
Где применяют BSPP, BSPT, NPT и NPTF в трубопроводных системах
В системах водоснабжения и отопления в России чаще встречаются резьбы британской группы, особенно в европейской сантехнике, кранах, фильтрах и резьбовой арматуре. BSPP применяется там, где герметичность создается через уплотнительные элементы, прокладки и плоские посадочные поверхности. BSPT используется там, где соединение собирается на коническом натяге и герметике.
NPT и NPTF чаще приходят вместе с промышленной арматурой, компрессорным оборудованием, контрольно-измерительными приборами и импортными узлами. Для газа и сред высокого давления ошибка в выборе особенно опасна, потому что соединение может выглядеть собранным, но фактически не соответствовать расчетному режиму.
Когда British Standard и National Pipe нельзя считать взаимозаменяемыми
На практике детали разных систем могут частично закручиваться друг в друга, и именно это создает ложное ощущение совместимости. Но если профиль разный, расстояние между витками отличается, а посадка рассчитана на другие условия, такой узел не должен уходить в монтаж. Особенно это важно для трубопроводов, где действуют механические нагрузки, вибрация и циклы нагрева.
Чем ответственнее участок, тем строже должна быть проверка. Для арматуры из стали, для технических линий и для узлов повышенной ответственности нужно подтверждать не только размер, но и стандарт изготовления, область применения и допустимый способ герметизации.
Случай из практики: На объекте соединение собрали по внешнему сходству резьбы и размеру фитинга. Узел сначала держал, но после выхода на рабочий режим пошел подтек. После разборки выяснилось, что стандарт резьбы и тип уплотнения не совпадали. Переделка заняла больше времени, чем первоначальная проверка по таблице и маркировке.
Как избежать ошибок при выборе резьбы для фитингов и соединений
Почему нельзя ориентироваться только на диаметр трубы
Диаметр трубы и диаметр резьбы - не одно и то же. В дюймовых системах обозначение часто связано с условным проходом, а не с тем размером, который виден при измерении в миллиметрах. Именно поэтому внешне понятный размер не всегда помогает выбрать верную деталь. Без уточнения стандарта и измерения резьбы можно ошибиться даже на распространенной позиции.
Дополнительно ситуацию усложняют смешанные поставки, где часть продукции относится к европейским стандартам, а часть - к американским. В такой ситуации подбор по фото, памяти или устной заявке становится слабым решением. Если соединение важное, лучше сразу использовать инструмент измерения и опираться на технические значения из документации.
Какие вопросы проверить перед заказом
- Какой стандарт резьбы нужен: BSPP, BSPT, NPT или NPTF
- Цилиндрическая это резьба или коническая
- Какой наружный диаметр и внутренний диаметр требуются
- Какой шаг и угол профиля у нужной детали
- Какие уплотнительные материалы допускаются производителем
- Для какой среды применяется узел: вода, теплоноситель, воздух, газа
- Какой материал нужен: латунь, сталь, нержавеющая группа
Минимальный чек-лист перед покупкой и монтажом
Если по этим вопросам уже собрана исходная информация, следующий шаг - короткая проверка самой детали и схемы соединения. Такой чек-лист помогает отсечь ошибки до заказа, а не после сборки узла на объекте.
- Проверьте маркировку детали и стандарт резьбы.
- Измерьте наружный диаметр и внутренний диаметр.
- Определите шаг и число ниток резьбомером.
- Сверьте угол профиля и тип посадки по таблице.
- Уточните, какие уплотнительные материалы допускаются.
- Сделайте сухую примерку до окончательной сборки.
- Не компенсируйте несовместимость лишним усилием.
Практический порядок подбора перед монтажом
Оптимальный порядок выглядит так: сначала определяется стандарт, потом сверяются размеры резьбы и геометрия, затем выбирается схема уплотнения и только после этого подбираются фитинги. Такой подход работает лучше, чем попытка сначала заказать продукцию, а уже потом разбираться с посадкой. Он особенно полезен, когда нужно выбрать элементы под ответственные участки, переходы между различными системами и узлы повышенной точности.
Если соединение нестандартное или собрано из деталей разных производителей, сухая примерка обязательна. Резьба должна идти ровно, без перекоса и без резкого закусывания на первых витках. Если сопротивление появляется слишком рано, сборку надо остановить. Для резьбовых соединений это базовое правило, которое защищает и от переделки, и от скрытых дефектов после запуска.
Заключение
Когда подбирается трубная резьба для инженерного узла, ориентироваться только на диаметр трубы уже недостаточно. Для надежного применения в системах воды, отопления и газа нужно смотреть на основные параметры: наружный диаметр, внутренний диаметр, диаметр резьбы, угол профиля, расстояние между витками и сами размеры резьбы. Именно по этой логике определяется, где применяется цилиндрическая резьба по ГОСТ 6357, а где нужна коническая резьба по ГОСТ 6211. Если на детали указан British Standard или National Pipe, это уже сигнал проверить не только маркировку, но и фактическую геометрию резьбовых соединений, потому что значения по профилю и посадке у разных систем не совпадают.
На практике безопаснее всего выбрать консервативный порядок: сначала сверить стандарт, затем проверить размеры резьбы и тип внутренней резьбы, после этого оценить уплотнительные материалы, механические нагрузки и материал детали, включая муфты и элементы из стали повышенной точности. Такой подход исключает случайное использование несовместимых фитингов и помогает понять, где подходит метрическая или трубная система, а где требуются специальные переходные решения. Чем точнее проверены основные параметры до сборки, тем выше надежность узла и тем меньше риск, что резьба покажет проблему уже после запуска трубопроводов.
