Резьбовые угольники для труб используют там, где в трубопроводной системе нужно изменить направление потока без сварки и без сложной переделки узла. Такие фитинги помогают аккуратно повернуть линию, подключить арматуру, приборы, фильтры, радиаторы и другие элементы под нужным углом, сохранив при этом разборную и обслуживаемую схему соединения. Несмотря на простую форму, именно в угловых узлах часто проявляются ошибки подбора: неверный тип резьбы, неподходящий диаметр, лишняя нагрузка на соединение или неправильная герметизация.
На практике резьбовые угольники отличаются по материалу, размерам, типу присоединения и области применения. Бывают варианты с внутренней и наружной резьбой, латунные, стальные, никелированные и переходные решения под разные условия работы. В статье разберем, какие резьбовые угольники используются чаще всего, где они применяются в системах водоснабжения, отопления и инженерных узлах, как подобрать фитинг под конкретный угол и какие ошибки монтажа чаще всего приводят к протечкам и неудобной сборке.
- Разберем, зачем нужны резьбовые угольники и где они применяются
- Покажем различия между углами 90 и 45 градусов
- Сравним варианты с внутренней и наружной резьбой
- Отдельно упомянем угольники с бортиком
- Соберем основные ошибки подбора и герметизации
Что такое резьбовые угольники и зачем они нужны
Для чего угольник используют в трубопроводной системе

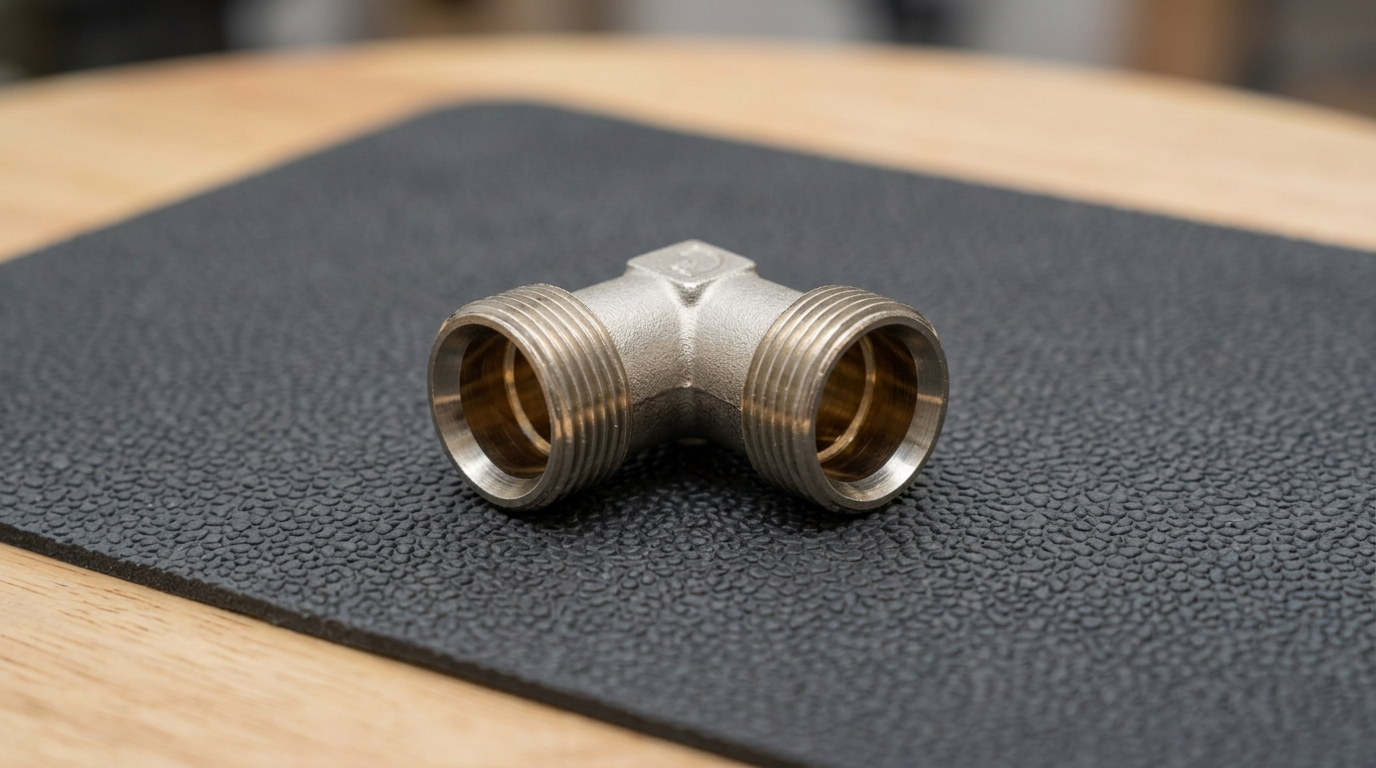

Резьбовой угольник - это фитинг, который используют для изменения направления трубопровода без сварки и без сложной переделки узла. Его задача - повернуть линию, подключить арматуру, прибор или другой элемент под нужным углом и при этом сохранить разборное соединение. Именно поэтому такие фитинги часто применяются в системах водоснабжения, отопления, в сантехнических подключениях и в инженерных узлах, где важны компактность, ремонтопригодность и аккуратная сборка.
На практике угольники помогают не только менять направление трубопровода, но и правильно размещать оборудование в ограниченном пространстве. Это особенно важно там, где нужно обойти препятствие, вывести трубу к радиатору, подключить фильтр, кран, счетчик или смеситель и при этом не перегружать узел лишними переходниками.
Где такие фитинги применяются чаще всего

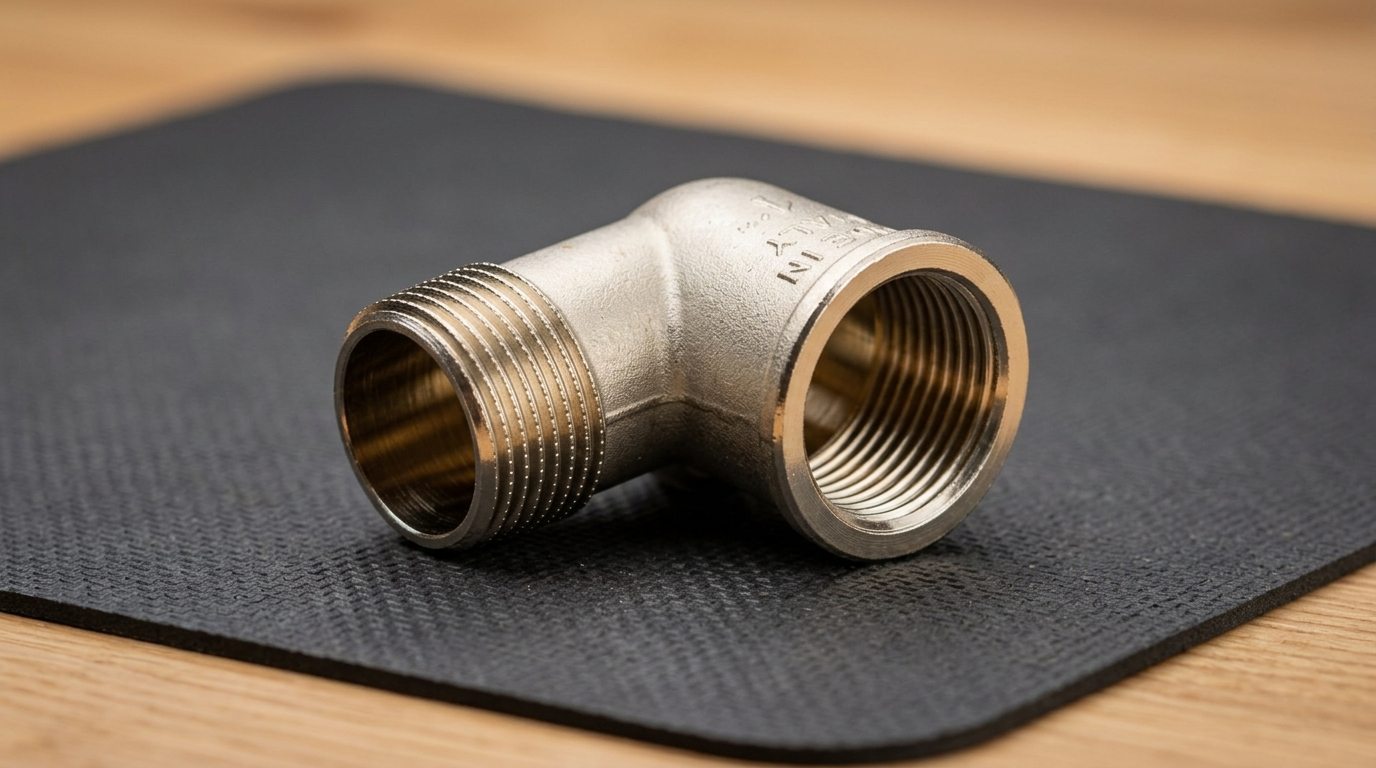

Резьбовые угольники применяются в системах водоснабжения, отопления, в подключении радиаторов, фильтров, насосов, запорной арматуры, смесителей и других сантехнических приборов. Они используются и в бытовых, и в технических системах, где соединение должно оставаться герметичным при давлении, температуре и периодическом обслуживании.
Особенно востребованы такие фитинги на участках, где нужно изменить направление трубопровода на небольшом расстоянии. В таких местах именно угольник позволяет собрать узел аккуратно и без длинной цепочки дополнительных деталей.
Почему угол в узле требует аккуратного подбора
Угловое соединение всегда чувствительнее к ошибкам, чем простой прямой участок. Здесь важны и размер, и тип резьбы, и материал, и то, как распределяется нагрузка в месте поворота. Если угольник выбран неправильно, узел может получить перекос, лишнее напряжение на резьбе и повышенный риск протечки.
Поэтому угольник нельзя рассматривать как второстепенную деталь. В инженерной практике это полноценный соединительный элемент, от которого зависит и геометрия узла, и надежность всей системы.
«Угольник ошибочно считают простым фитингом, но именно в повороте чаще всего и появляются перекос, лишняя нагрузка и первая течь. Чем точнее подобран угол, тем спокойнее работает весь узел.»
— Максим Стаховский, эксперт компании Феникс

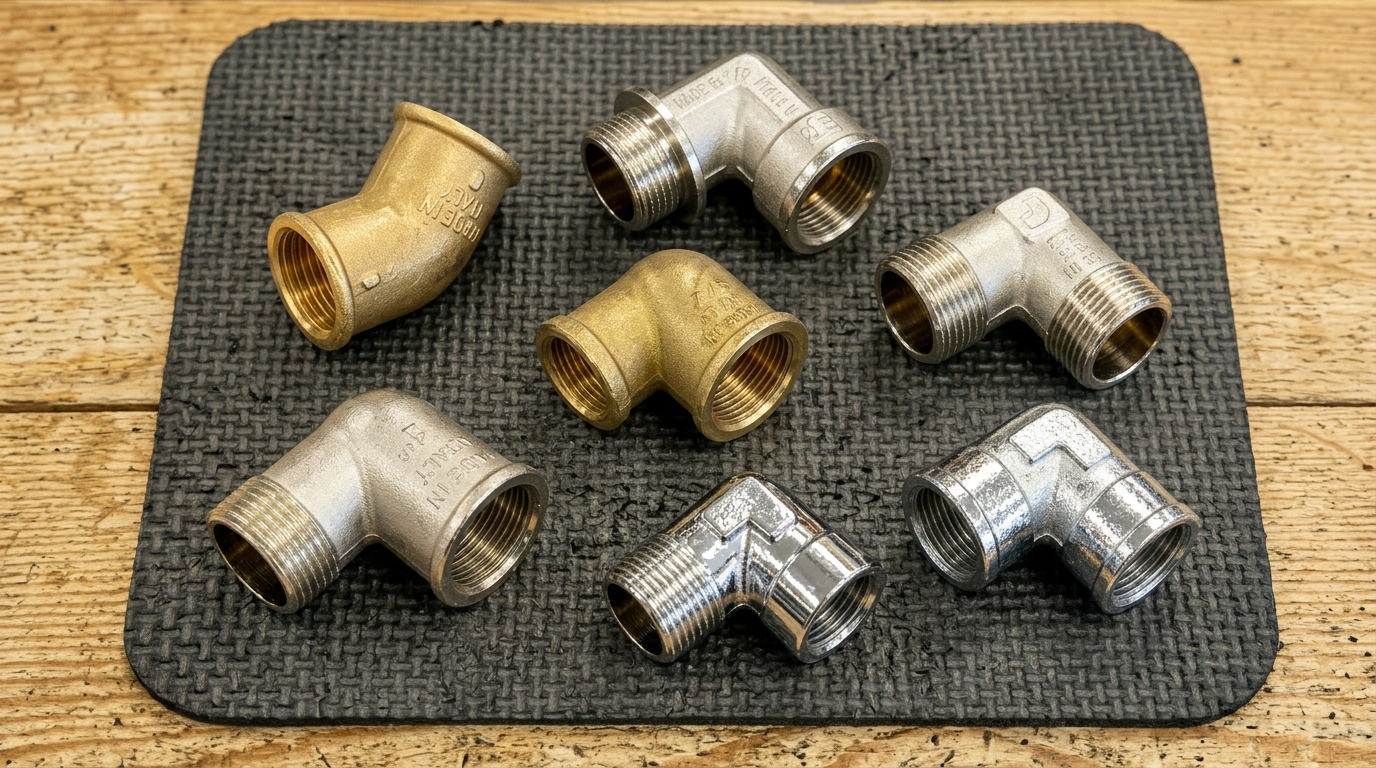

Какие резьбовые угольники бывают

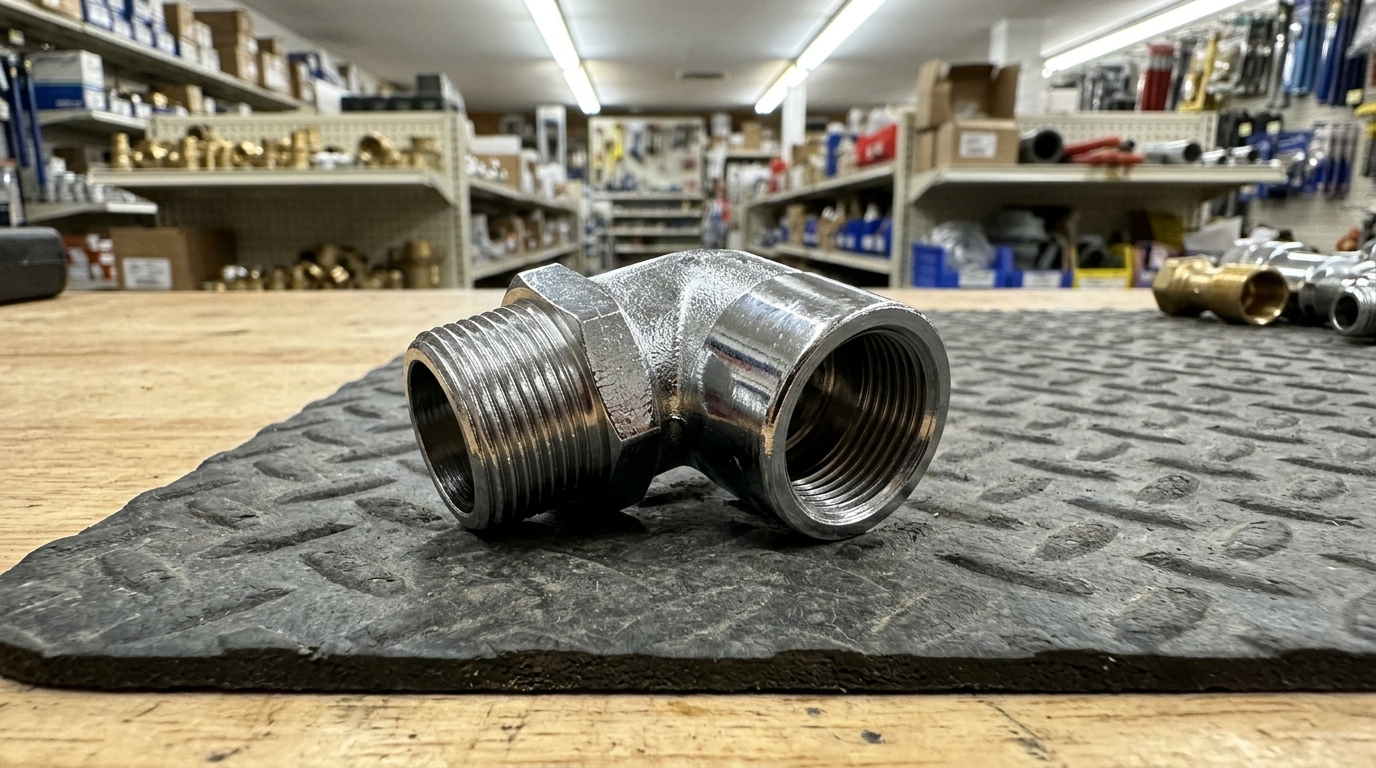

Угольники с внутренней и наружной резьбой
Один из основных признаков выбора - это тип резьбы. Угольники бывают с внутренней резьбой, с наружной резьбой и в комбинированном исполнении, где одна сторона внутренняя, а другая наружная. От этого зависит, как именно фитинг будет соединяться с трубой, муфтой, краном, фильтром, прибором или другим элементом системы.
Именно здесь часто допускают ошибки. Если не проверить заранее, какой тип резьбы нужен на каждой стороне, монтаж быстро превращается в попытку компенсировать несовместимость лишними переходами.
Угольники на 90 и 45 градусов
На практике чаще всего используют угольники на 90 градусов. Это стандартное решение для поворота линии под прямым углом, подключения арматуры, смесителей, радиаторов и других узлов, где нужно четко изменить направление трубопровода. Такой формат считается самым распространенным в сантехнических и инженерных системах.

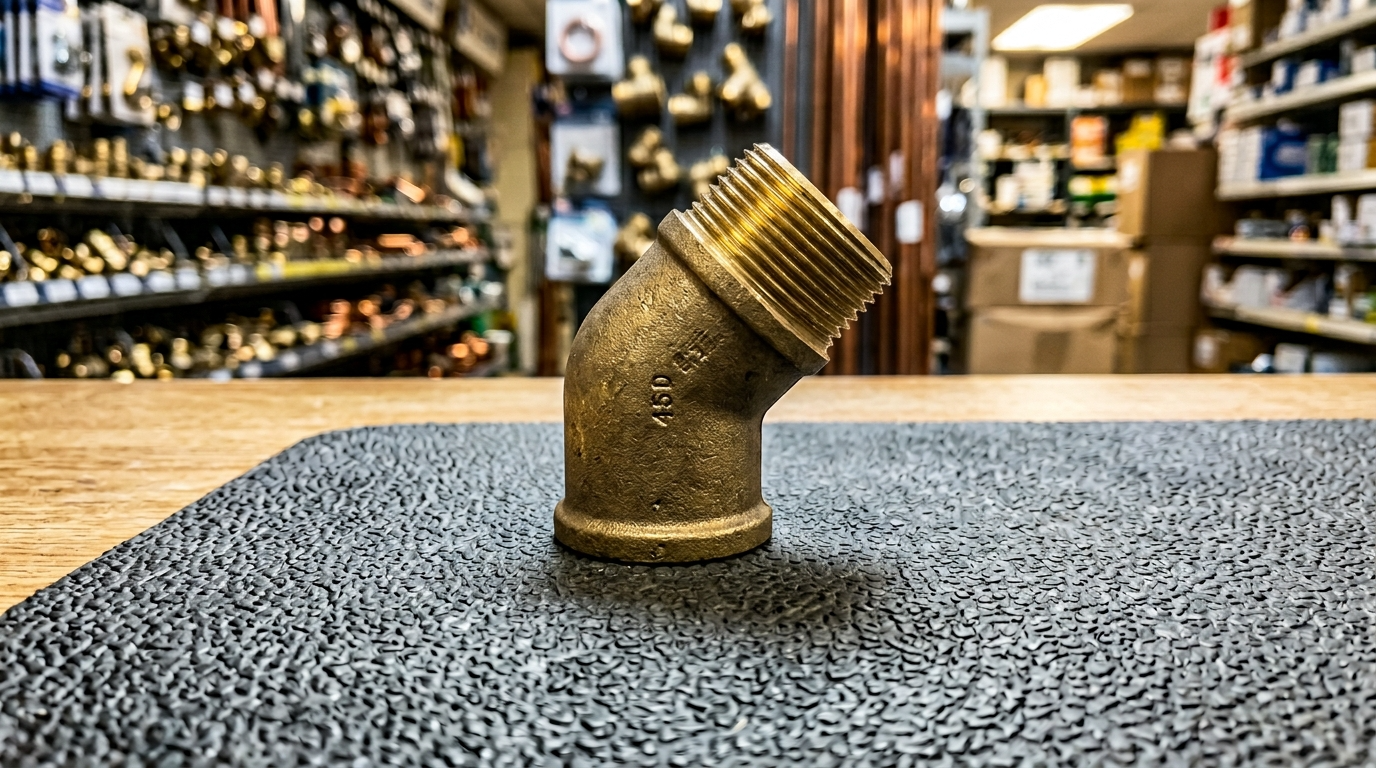

Угольники на 45 градусов применяются там, где поворот должен быть более мягким или где конфигурация линии требует не резкого, а промежуточного изменения направления. Они могут быть полезны в схемах, где нужно аккуратно обойти препятствие, собрать более спокойную траекторию потока или уменьшить жесткость разворота в узле. Поэтому в статье про угольники нельзя ограничиваться только 90 градусами: оба варианта важны, но решают разные задачи.
Заметка: Угольники углом 90 градусов применяются чаще всего, но угол 45 градусов часто выигрывает там, где нужен более мягкий поворот и спокойная геометрия линии.

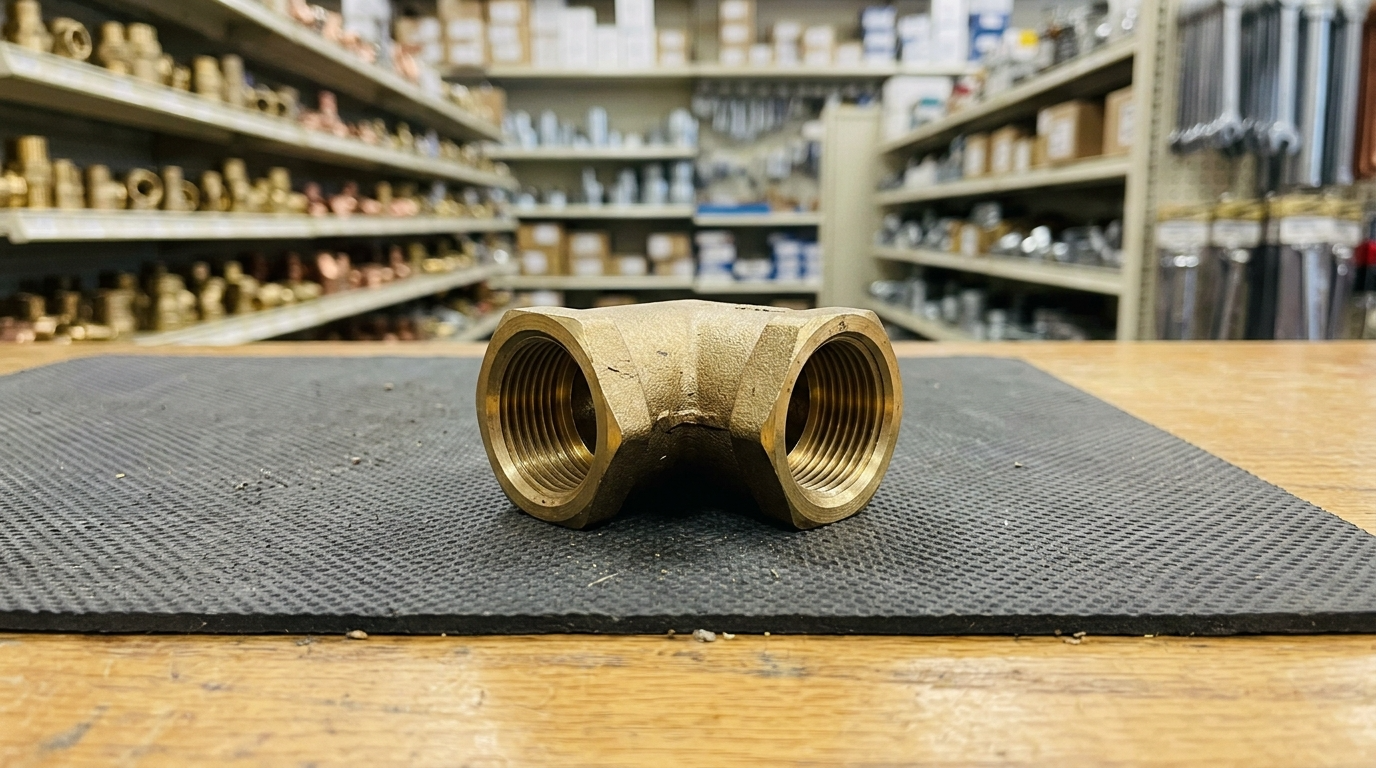

Прямые и переходные варианты
Прямые угольники используют там, где обе стороны рассчитаны на одинаковый диаметр. Переходные нужны в случаях, когда после поворота требуется перейти на другой размер. Это удобно при подключении приборов, в старых системах, в ремонтных схемах и в узлах, где соседние элементы не совпадают по диаметру.
Переходной угольник нужно подбирать особенно внимательно. Здесь ошибка по размеру или по типу резьбы чаще всего проявляется уже на этапе сборки, когда выясняется, что узел физически можно стянуть, но работать он будет нестабильно.

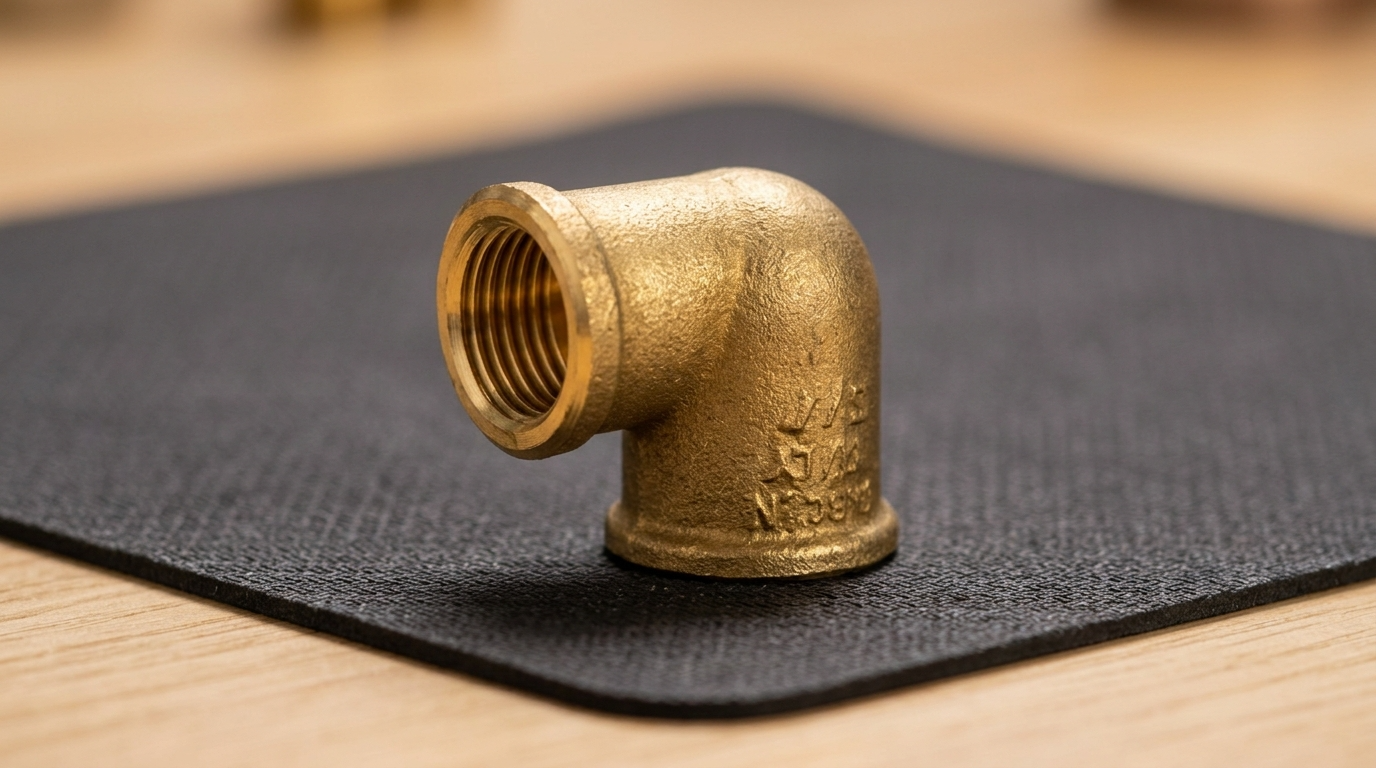

Угольники с бортиком
Отдельно стоит упомянуть угольники с бортиком. Такие исполнения применяются там, где конструкция фитинга должна обеспечивать более понятную посадку, упор или удобство монтажа в конкретном узле. Бортик может помогать в позиционировании детали, в работе с уплотнительными элементами и в сборке участков, где важно не только направление поворота, но и правильная глубина или стабильность соединения.
Для пользователя это означает простую вещь: если в каталоге есть угольник с бортиком, его нельзя считать просто тем же самым углом. Это уже более специализированный вариант, и выбирать его нужно по задаче конкретного узла, а не только по размеру и резьбе.
Материалы: латунь, сталь, никелированные и чугунные решения
Для изготовления угольников применяются латунные, стальные, никелированные и чугунные решения. Латунь часто подходит для воды, отопления и бытовой сантехники, потому что удобна в монтаже и хорошо работает в большинстве типовых условий. Стальные и чугунные варианты используют там, где важны особые требования к механической прочности, к старым системам или к специфике узла.
Никелированное покрытие важно там, где требуется более аккуратный внешний вид и дополнительная защита поверхности. Но материал нужно выбирать не по привычке, а по реальным условиям работы: температуре, давлению, рабочей среде и совместимости с соседними элементами.
Как выбрать угольник под конкретный узел
Размер, диаметр и тип резьбы
Первое, что проверяют при подборе, - это диаметр и тип резьбы. Нужно точно понимать, какой размер у трубы, арматуры или прибора, и какая резьба нужна на каждой стороне: внутренняя, наружная или комбинированная. Если эти параметры не совпадают, соединение либо не соберется, либо будет собрано с перекосом.
Также важно учитывать, нужен ли одинаковый диаметр на обеих сторонах или требуется переходной вариант. Для угольников это особенно важно, потому что ошибка здесь влияет не только на соединение, но и на геометрию поворота всей линии.
Где важны давление, температура и рабочая среда
Даже такой простой фитинг, как угольник, работает в конкретных условиях. Для воды, отопления, газа и других инженерных систем нужно учитывать давление, температуру и тип среды. Один и тот же по форме угол может вести себя по-разному в зависимости от того, стоит ли он на бытовой подводке, в радиаторном узле или в техническом трубопроводе.
Если не учитывать условия эксплуатации, угольник может выдержать монтаж, но быстро показать слабое место уже в работе. Поэтому рабочая среда и нагрузка - это базовые параметры выбора, а не дополнительная формальность.
Какие ошибки чаще всего допускают при подборе
Самая частая ошибка - выбирать угольник только по внешнему размеру. Вторая ошибка - не проверять, какая резьба нужна на каждой стороне. Третья - ставить стандартный угол 90 градусов там, где по схеме лучше подходит 45 градусов, и наоборот. Четвертая - игнорировать конструктивные особенности вроде бортика, если они важны для конкретного узла.
Все эти ошибки объединяет одно: отсутствие нормальной проверки задачи до покупки. Поэтому перед подбором нужно понимать не только размер фитинга, но и то, как именно он будет работать в системе.
«Если угол подобран только по каталожному размеру, без проверки резьбы и нагрузки, это почти всегда всплывает уже после монтажа. Угловой узел ошибок не прощает.»
— Максим Стаховский, эксперт компании Феникс
Как обеспечить надежное соединение под углом
Чем уплотняют резьбовые угольники
Для герметизации резьбовых угольников используют лен, ФУМ-ленту, уплотнительные пасты, нити и другие материалы, которые подходят под конкретный тип соединения. Выбор зависит от диаметра, материала, рабочей среды и общей схемы сборки.
Важно понимать, что уплотнение не должно исправлять ошибку в подборе фитинга. Если угол не подходит по резьбе или по размеру, никакая подмотка не сделает такой узел качественным.
Как избежать перекоса и лишней нагрузки на соединение
Угловой фитинг нельзя собирать силой. Если труба не выходит в нужную точку, если приходится дотягивать узел за счет натяга, значит проблема не в недостаточной затяжке, а в неправильной геометрии сборки. Для угольников это особенно критично, потому что лишняя нагрузка сразу передается на место поворота.
Чтобы избежать таких проблем, узел собирают по чистой резьбе, без спешки, с правильной посадкой и пониманием, где именно должен быть конечный угол. Такой подход дает более надежный результат, чем попытка дожать несовпадающий узел инструментом.
Что проверить перед запуском системы
Перед запуском проверяют размер, тип резьбы, материал, качество поверхности, правильность уплотнения и отсутствие перекоса. Если это переходной угольник, отдельно убеждаются, что обе стороны соответствуют соседним элементам. Если это угол 45 градусов или исполнение с бортиком, дополнительно смотрят, соответствует ли он именно той схеме, под которую собирался узел.
- Проверьте, нужен ли в узле угол 90 или 45 градусов.
- Сверьте размер и тип резьбы на обеих сторонах фитинга.
- Убедитесь, что материал подходит под воду, отопление или другую рабочую среду.
- Не заменяйте переходной угол обычным, если в узле нужны разные диаметры.
- Если используется угольник с бортиком, проверьте, что он действительно нужен по конструкции узла.
Вопрос-ответ
Зачем нужен резьбовой угольник?
Он нужен для изменения направления трубопровода, подключения арматуры, приборов и других элементов в узлах, где прямая линия неудобна или невозможна.
Что чаще используют: угол 90 или 45 градусов?
Чаще всего применяют угольники на 90 градусов, но 45 градусов тоже важны, когда нужен более мягкий поворот или промежуточное изменение направления линии.
Когда нужен угольник с бортиком?
Такой вариант нужен там, где конструкция узла требует более точной посадки, упора или определенного монтажного решения, а обычный угол не дает нужной схемы сборки.
Что лучше выбрать для воды: латунь или сталь?
Для бытовых систем воды и отопления часто выбирают латунные угольники. Стальные решения рассматривают там, где важны особые условия эксплуатации и повышенная прочность.
Можно ли ставить переходной угол вместо обычного?
Можно только тогда, когда это действительно требуется по диаметру и схеме узла. Если переход не нужен, лишнее усложнение только увеличивает риск ошибки.
Почему угловое соединение течет чаще, чем прямое?
Обычно не потому, что сам угол хуже, а потому, что в угловом узле чаще допускают перекос, ошибку по резьбе или неправильную сборку под нагрузкой.
Заключение
Резьбовые угольники - это фитинги резьбовые, которые используют для изменения направления трубопровода и сборки надежного резьбового соединения в системах воды, отопления и других инженерных узлах. Такие резьбовые фитинги могут быть с внутренней резьбой, с наружной резьбой, а также в комбинированных исполнениях НР/ВР, поэтому подбирать их нужно по конкретной схеме соединения труб, а не только по внешнему виду. На практике чаще всего применяются резьбовые угольники углом 90 градусов, потому что именно такой формат лучше всего подходит для поворота линии и аккуратного изменения направления в стандартных сантехнических и трубопроводных узлах.
Для надежного результата важно учитывать размер, материал, тип трубной резьбы, условия установки и рабочую среду. В зависимости от задачи используют латунные, из стали и оцинкованные варианты, а также специальные исполнения, если нужно повысить долговечность и стабильность узла. Если уголок подобран правильно, соответствует направлению трубопровода и собран без перекоса, такие фитинги обеспечивают надежное соединение труб и снижают риск протечек в дальнейшей эксплуатации.
