- Производитель: Ридан
- Страна: Россия
- Категория: Автоматические балансировочные клапаны Ридан
- Код товара: 003Z1812R3
- Артикул: 003Z1812R3
- Бонусные баллы: Бонусы
- Срок поставки: 3-5 рабочих дней
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 3/4"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 15
- Температура макс., С
- 120
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 0,09-0,54
- Тип резьбы
- НН
- Материал
- латунь CW602N
- Номинальный расход при настройке 100%, м3/ч
- 0,45
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Измерительные ниппели
- с измерительными ниппелями
- Серия товаров
- AQT-R3
Другие модификации:
| Артикул | Условный диаметр ДУ (DN), мм | Диапазон перепада давления, бар | Пропускная способность Kvs, м3/ч | Цена, руб | Кол-во | Сумма, руб | Действие | |
|---|---|---|---|---|---|---|---|---|
| 003Z1812R3 | 15 |  |
19 618 |
|
19 618 | |||
| 003Z1813R3 | 20 |  |
21 516 |
|
21 516 |

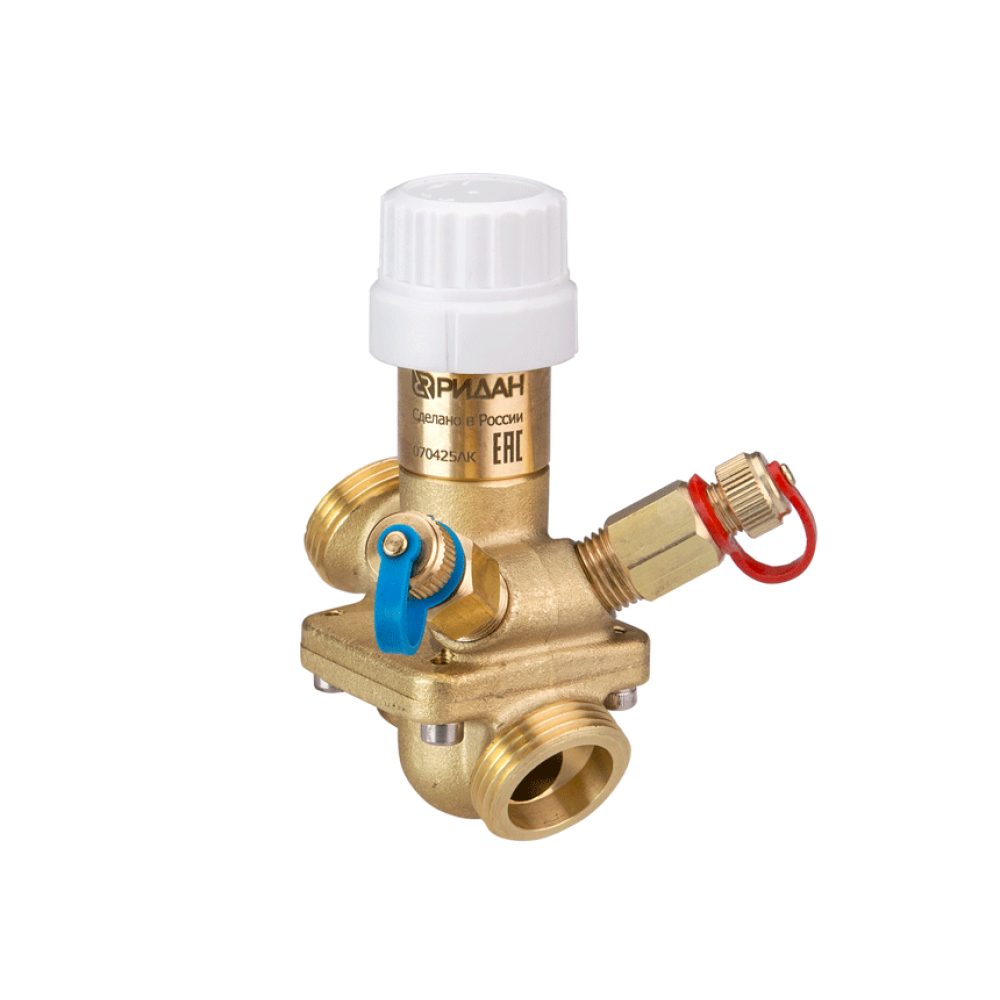

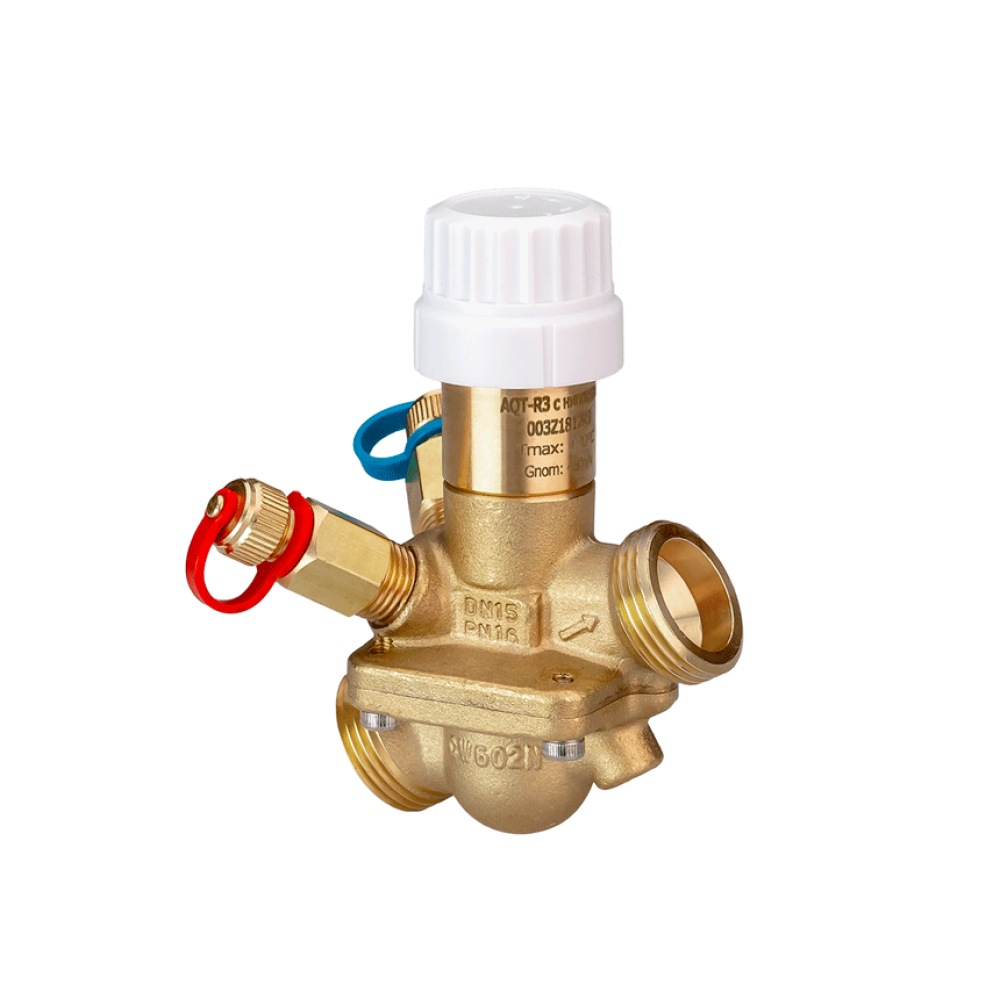

Ридан AQT-R3 003Z1812R3 DN15 с ниппелями используют для ограничения и стабилизации расхода в системах с постоянными гидравлическими характеристиками. Клапан подходит для однотрубных стояков отопления и систем холодоснабжения установок кондиционирования воздуха.
Встроенный регулятор перепада давлений поддерживает постоянный перепад на регулирующем клапане независимо от колебаний давления в трубопроводной сети. Такая конструкция удерживает настроенный расход без ручной перенастройки при изменении давления в соседних участках системы.
Модель 003Z1812R3 имеет DN 15, наружную резьбу G 3/4 НН и измерительные ниппели. Расходовой диапазон составляет 0,09–0,54 м³/ч; ограничение задаётся по шкале N=2–12, номинальный расход при настройке 10 — 0,45 м³/ч.
Корпус изготовлен из латуни CW602N, конус регулятора перепада давлений — из нержавеющей стали AISI 304, мембрана и уплотнения — из EPDM. Клапан рассчитан на PN 16, температуру рабочей среды до 120 °C и воду либо водные растворы гликоля концентрацией до 50%.
Для устойчивой работы требуется минимальный перепад 0,16 бар, максимально допустимый перепад давлений составляет 4 бар. Клапан не используют в контакте с питьевой водой; комплект поставки включает клапан AQT-R3, инструкцию по монтажу, паспорт и электронное руководство по эксплуатации.
- Артикул: 003Z1812R3;
- серия: Ридан AQT-R3;
- DN 15, PN 16;
- присоединение: наружная резьба G 3/4 НН;
- диапазон расхода: 0,09–0,54 м³/ч;
- настройка: N=2–12;
- номинальный расход при N=10: 0,45 м³/ч;
- с измерительными ниппелями.
