- Производитель: Ридан
- Страна: Россия
- Категория: Автоматические балансировочные клапаны Ридан
- Код товара: 003Z1813R3
- Артикул: 003Z1813R3
- Бонусные баллы: Бонусы
- Срок поставки: 3-5 рабочих дней
- Группа товаров
- комбинированные балансировочные
- Диаметр резьбы, дюймы
- 1"
- Способ присоединения
- резьба
- Номинальное давление Ру (PN), бар
- 16
- Условный диаметр ДУ (DN), мм
- 20
- Температура макс., С
- 120
- Максимальный перепад давления, бар (ΔPмакс)
- 4
- Диапазон настройки расхода, м3/ч
- 0,18-1,08
- Тип резьбы
- НН
- Материал
- латунь CW602N
- Номинальный расход при настройке 100%, м3/ч
- 0,9
- Материал уплотнения
- EPDM
- Рабочая среда
- вода и водные растворы гликоля до 50%
- Измерительные ниппели
- с измерительными ниппелями
- Серия товаров
- AQT-R3
Другие модификации:
| Артикул | Условный диаметр ДУ (DN), мм | Диапазон перепада давления, бар | Пропускная способность Kvs, м3/ч | Цена, руб | Кол-во | Сумма, руб | Действие | |
|---|---|---|---|---|---|---|---|---|
| 003Z1812R3 | 15 |  |
19 618 |
|
19 618 | |||
| 003Z1813R3 | 20 |  |
21 516 |
|
21 516 |

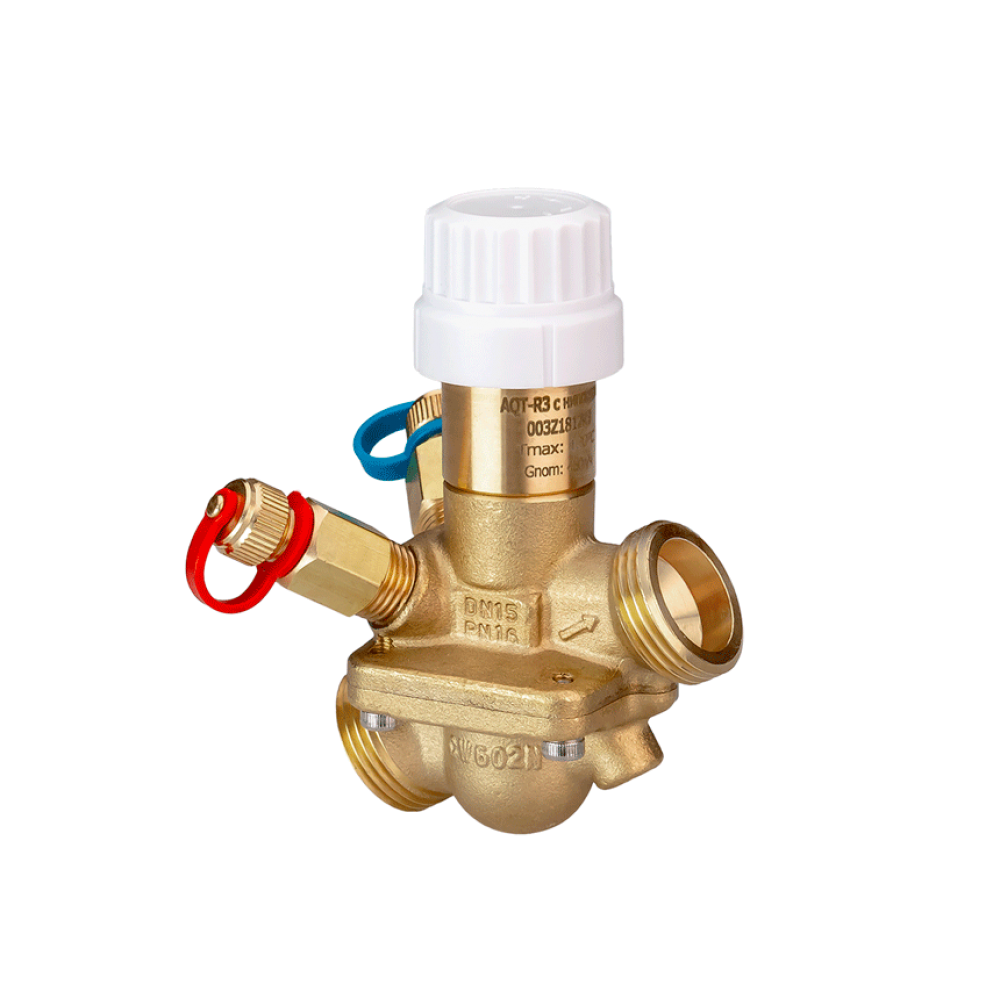

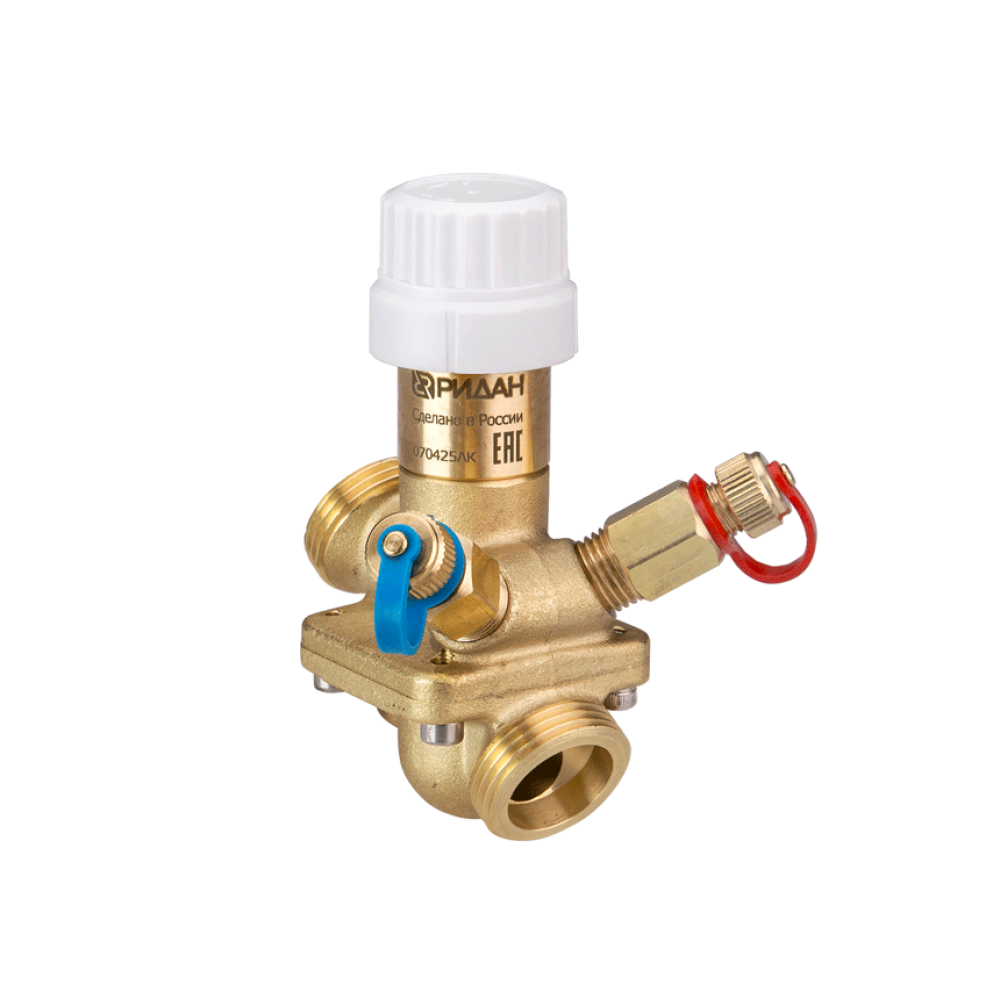

Автоматический балансировочный клапан с ниппелями Ридан AQT-R3 003Z1813R3 DN20 применяют в системах с постоянными гидравлическими характеристиками, где нужно ограничивать и стабилизировать расход. Клапан подходит для однотрубных стояков отопления и контуров холодоснабжения установок кондиционирования воздуха.
AQT-R3 выполняет автоматическое ограничение расхода через встроенный регулятор перепада давлений. Регулятор поддерживает постоянный перепад на регулирующем клапане при колебаниях давления в трубопроводной сети, сохраняя стабильность регулирования на разных режимах загрузки системы.
Модель 003Z1813R3 выполнена в DN 20, имеет резьбовое присоединение G 1 НН и поставляется с измерительными ниппелями. Расходовой диапазон составляет 0,18–1,08 м³/ч; настройка выполняется по шкале N=2–12, номинальный расход при настройке 10 — 0,9 м³/ч.
Клапан рассчитан на PN 16, температуру рабочей среды до 120 °C, минимальный перепад для работы 0,16 бар и максимально допустимый перепад давлений 4 бар. Рабочая среда — вода и водные растворы гликоля концентрацией до 50%.
Корпус изготовлен из латуни CW602N, конус регулятора перепада давлений — из AISI 304, мембрана и уплотнения — из EPDM. Измерительные ниппели подходят для узлов, где нужен доступ к контролю перепада на клапане; комплект включает клапан AQT-R3, инструкцию по монтажу, паспорт и электронное руководство по эксплуатации.
- Артикул: 003Z1813R3;
- серия: Ридан AQT-R3;
- DN 20, PN 16;
- присоединение: резьба G 1 НН;
- диапазон расхода: 0,18–1,08 м³/ч;
- настройка: N=2–12;
- номинальный расход при N=10: 0,9 м³/ч;
- с измерительными ниппелями.
