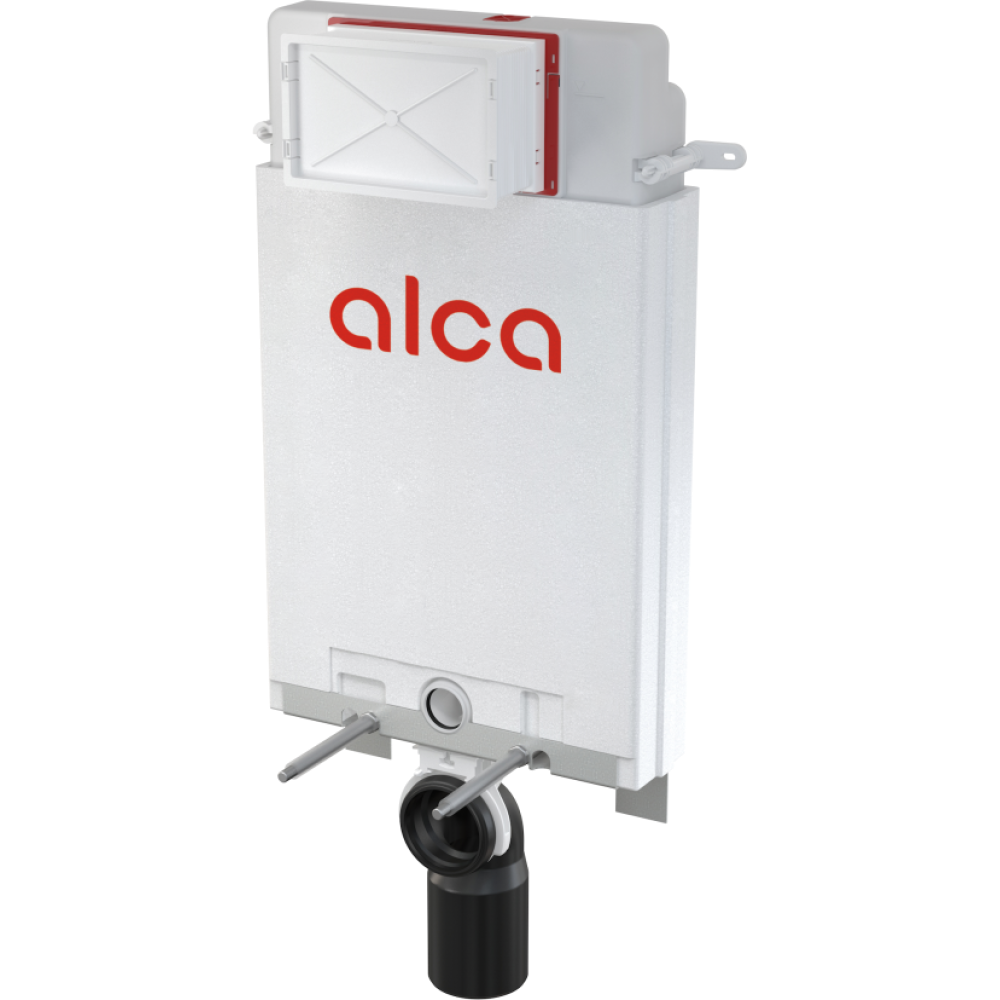

Инсталляция Alcaplast AM100/1000E со смывом 2/4 л

Описание и монтаж

Назначение и монтаж

• Для подвесного унитаза с объемом смыва 2/4 л
• Для ограждающих конструкций внутри и вокруг несущей стены – «мокрый» монтаж
• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Конструкция и особенности

• Содержит дозатор таблеток для унитаза
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Монтажный кронштейн обеспечивает высокую жесткость крепления подвесного унитаза к стене
• Габариты и конструкция консоли упрощают инсталляцию системы
• Конструкция полистирольной изоляции упрощает процесс замуровывания в стену, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Экономичный смыв – 2 л малый смыв, 4 л большой смыв
• Подходит для установки пневматического или сенсорного смыва
• Совместима со всеми кнопками управления Alca
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Подвод воды сзади/сверху посередине
• Возможность сервиса без использования инструментов
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная высота 1062 мм
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм
• Монтажная глубина 125 мм
• Необходимо сооружение цоколя или использование ног М90
• Материал несущей консоли: оцинкованная сталь

Комплект поставки

• Бачок с впускным и выпускным механизмом
• Несущая конструкция
• Резьбовое соединение 1/2 " для подвода воды со встроенным угловым вентилем 1/2 “– 3/8”
• Монтажный комплект: винт Ø8×60 – 2 шт., винт Ø4,8×38 – 2 шт., дюбель Ø12 –
• 2 шт., дюбель Ø8 – 2 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Стоковое колено из полиэтилена Ø90/110, PE-HD
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается
• Телескопические крепежные кронштейны 2 шт.
• Набор для введения туалетных таблеток

Технические параметры

• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 "
• Рабочий диапазон давления воды 0,05-1,6 MPa
• Рекомендуемый диапазон давления воды 0,3-0,5 MPa
• Большой смыв 3,5-6 l
• Малый смыв 2-4 l
• Стандартные настройки большого смыва 4 l
• Стандартные настройки малого смыва 2 l
• Гигиенический резерв 2 l
• Объем воды в бачке 6 l
• Несущая способность 400 kg

Габариты и масса

Габариты изделия по данным производителя: 1045×140×475 мм. Масса изделия: 7,29 кг.
